圆柱型光纤

高品质，使用方便。定心精度·镜面度提高

通过筛选检测形态、检测距离和用途等各种条件查找
到最合适的光纤！

特点

■ 极细外形，可使用固定螺丝在狭小场所进行安装。新增了ø1/1.5/2.5/3/4共5种形状。
■ 新增前端直径φ0.25mm的极细型系列产品。

●明确符合RoHS
●适用于充电电池制造工序
●安装强度提高

●高品质，使用方便
●定心精度·镜面度提高

通过内置微型透镜，从而使检测头实现小型化。
ø1.5mm的小型检测头，也能内置透镜。另外，反射型采用内导杆，从而可均一地配置素线，减少受光量的偏差。

开口角度达到7°(同轴反射型：14°)。抑制光的扩散，即使是在狭窄的场所内，也可实现稳定的检测。

超强韧度，可小弯曲。通用、高品质。
彻底改变光纤常识。

※屈曲条件：弯曲半径R10mm、反复弯曲180°

种类		前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴直径(mm)	光轴位置 /倾斜	保护构造	使用环境温度

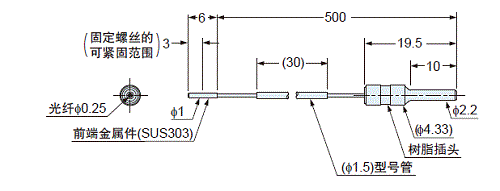

ø1			FT-S11	R2 耐弯曲	500mm	-	ø0.25	-	IP67	－55～＋80℃

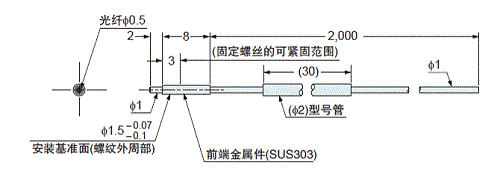

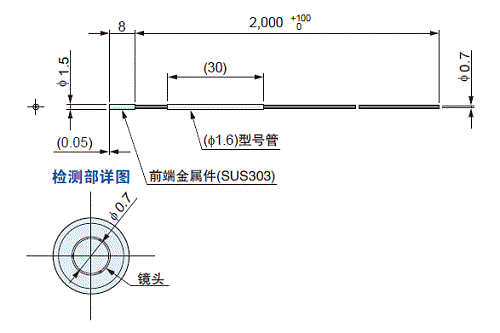

ø1.5		带透镜	FT-S22	R1 耐弯曲	2m	○	ø0.7	-	IP40	－40～＋70℃

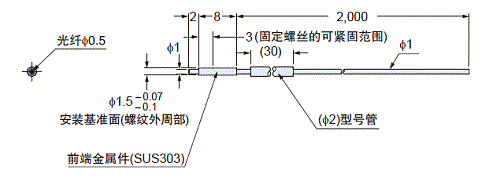

			FT-S21	R2 耐弯曲			ø0.5	150μm /±2°	IP67	－55～＋80℃
			FT-S21W	R1			ø0.5	150μm /±3°	IP67	－40～＋60℃

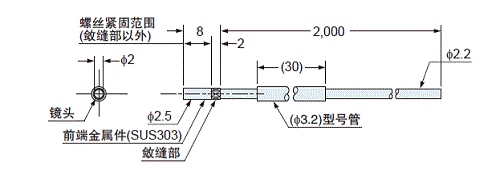

ø2.5		长距离检测带透镜	FT-S32	R10 耐弯曲			ø2	-	IP40	－40～＋70℃

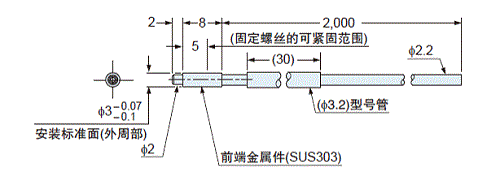

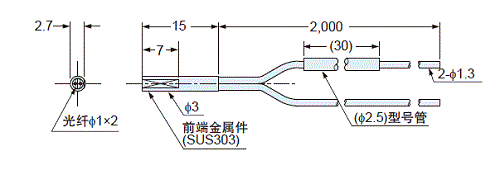

ø3			FT-S31W	R1			ø1	150μm /±3°	IP67	－40～＋60℃

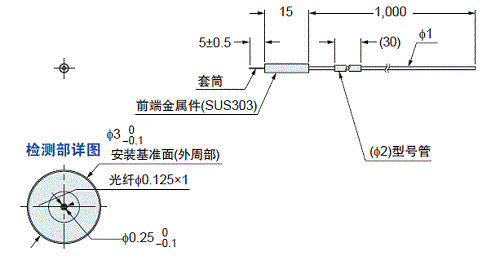

极细型	ø 3	狭光ø0.125mm 套筒部分不可弯曲	FT-E13	R2 耐弯曲	1m		ø0.125	-		－40～＋70℃

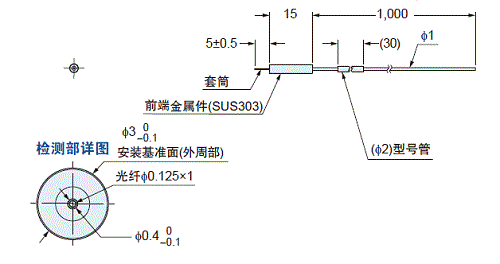

极细型	ø 3	狭光ø0.25mm 套筒部分不可弯曲	FT-E23	R2 耐弯曲	1m		ø0.25	-		－40～＋70℃

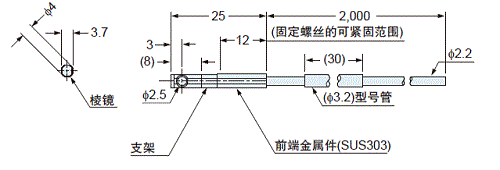

侧视界型	ø 4		FT-V40	R4 耐弯曲	2m		ø2.5	-	IP50	－40～＋60℃

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

种类		前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴位置 /倾斜	保护构造	使用环境温度

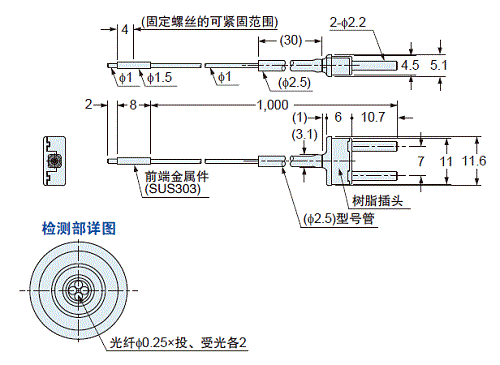

ø1.5			FD-S21	R2 耐弯曲	1m	-	-	IP40	－55～＋80℃

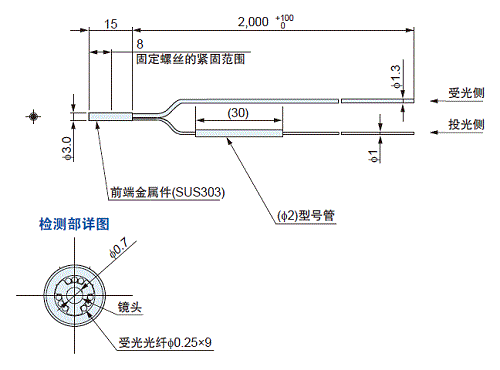

ø3		同轴･带透镜	FD-S34G	R2 耐弯曲	2m	○	-	IP40	－40～＋70℃
			FD-S32	R4 耐弯曲			150μm /±3°	IP67	－55～＋80℃
			FD-S32W	R1			-		－40～＋60℃

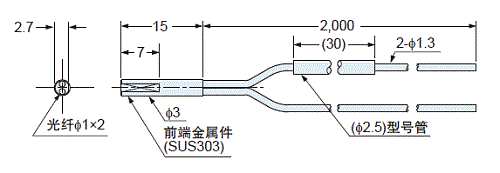

			FD-S31	R2 耐弯曲			150μm /±3°		－55～＋80℃

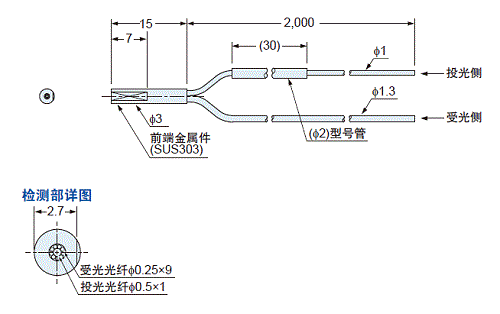

		同轴	FD-S33GW	R1			-	IP40	－40～＋60℃

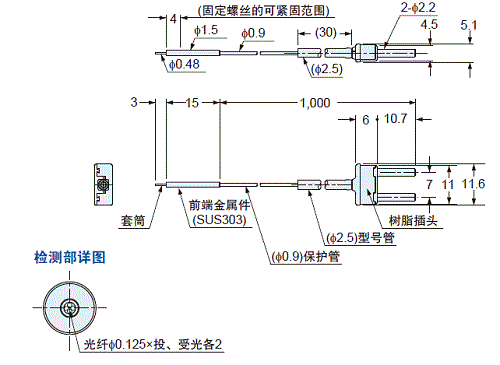

极细型	ø1.5	套筒部分不可弯曲	FD-E13	R4	1m	-	-		－40～＋60℃

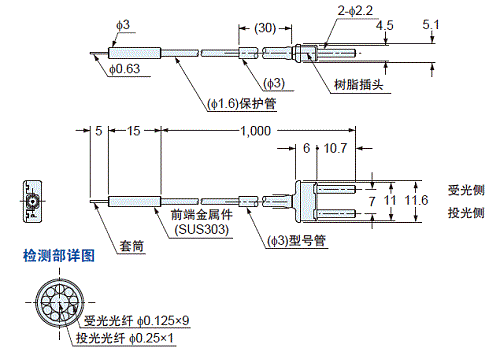

极细型	ø3	同轴套筒部分不可弯曲	FD-E23	R4	1m	-	-		－40～＋70℃

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。
