系列详情

耐化学品光纤

所属类型：	光纤
品牌：	松下
产地：	日本
状态：	在产
特点：	采用氟化树脂涂层，适应各种化学药液用途

全部商品都采用没有使用金属部件的结构，采用氟化树脂涂层，适应各种化学药液、油液用途。

特点

耐药品光纤反射型

<全保护型>

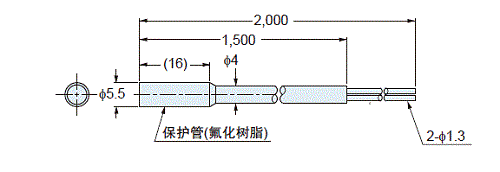

FD-S60Y

无金属构造
未采用任何金属部品，因此即使保护套管破损，也不用担心发生金属污染。最适于需要在清洁环境中使用的半导体前工序等的各种装置。

长距离、窄视野检测
内置透镜，从而实现开口角30°的窄视野检测。

提高前端部分的转动性
保护套管的弯曲半径达到R30mm。相较于以往（R40mm），更易于转动。

可简单切断保护套管
附带专用的光纤切割器，可简单地切断保护套管。可简单地调整长度，因此能减少施工时的繁琐。
[1] 插入ø4mm 的保护套管，使其到达要切断的位置。

[2] 向下按压，直至使A部分固定，在该状态下，使保护套管旋转1次，然后切断。

应用案例

清洗槽中的晶片盒检测

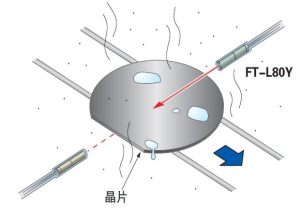

腐蚀环境下的晶片检测

化学物质填充设备中的容器检测

种类

耐药品光纤(全保护型）

种类		前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴直径(mm)	保护构造	使用环境温度

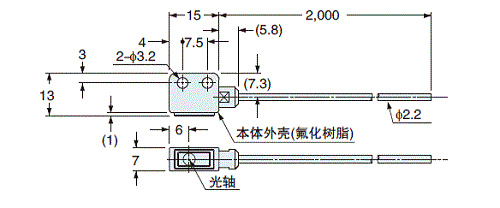

扁平型	透过型	简单安装、方型检测头符合SEMI S2 (注3) 无金属构造	FT-Z802Y	R4 耐弯曲	2m	○	ø3.7	IP68G (注2)	0～＋60℃

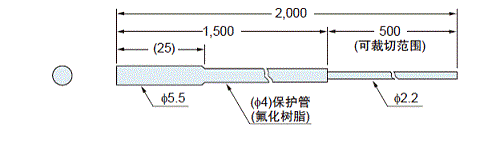

圆柱型		耐热115℃ 无金属构造	FT-HL80Y	R30	2m (注1)				-40～＋115℃ (注2)

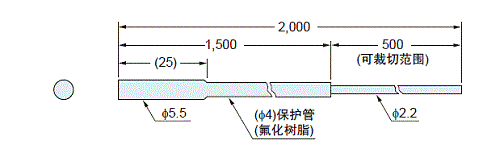

		无金属构造	FT-L80Y						-40～＋70℃

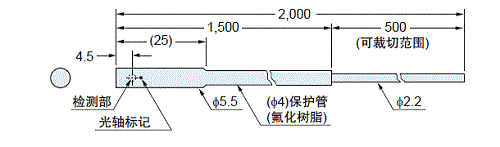

		侧视界无金属构造	FT-V80Y				ø2.8
	反射型	无金属构造	FD-S60Y	导管部 R30 导线部 R4 耐弯曲			-

(注1):	可切断的范围：放大器插入侧端面~500mm。
(注2):	2014年2月生产的部分发生规格变更。
(注3) :	设计时已考虑到了 SEMI S2对于环境测试的要求，所以请按照相关标准、法规和规定进行设计和使用，以符合客户的最终系统的标准。

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。
