扁平型光纤

薄型方型设计，可安装于狭小的场所。

特点

■ 薄型方型设计，可安装于狭小的场所。并且光纤施工性良好，可使用螺丝直接进行安装。

备有M2螺丝1点安装的FT-WZ4/Z20HBW、FD-WZ4/Z20HBW及M3螺丝1点安装的FT-WZ7/Z40HBW、FDWZ7/Z40HBW。

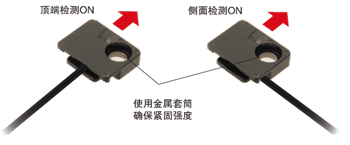

FT-Z□HBW、FD-Z□HBW采用光纤弯曲机构。1种型号可以实现顶端检测、侧面检测2种安装方式。

超强韧度，可小弯曲。通用、高品质。
彻底改变光纤常识。

※屈曲条件：弯曲半径R10mm、反复弯曲180°

种类		前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴直径(mm)	保护构造	使用环境温度

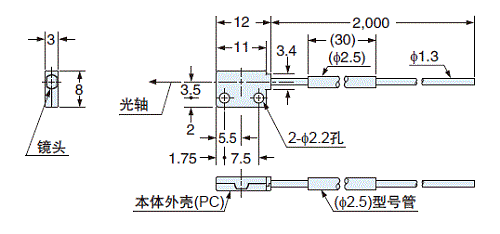

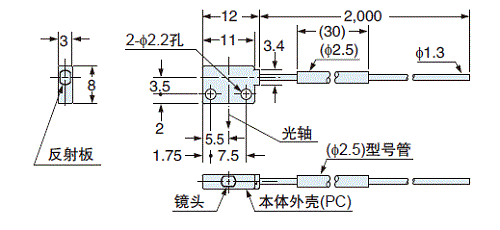

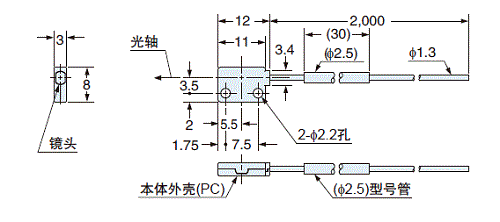

扁平型		顶端检测ON	FT-Z30H	R2 耐弯曲	2m	○	2x3	IP40	－40～＋60℃
		顶端检测ON	FT-Z30HW	R1

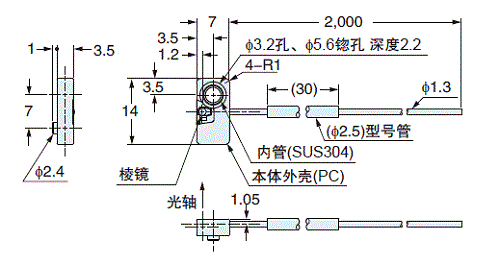

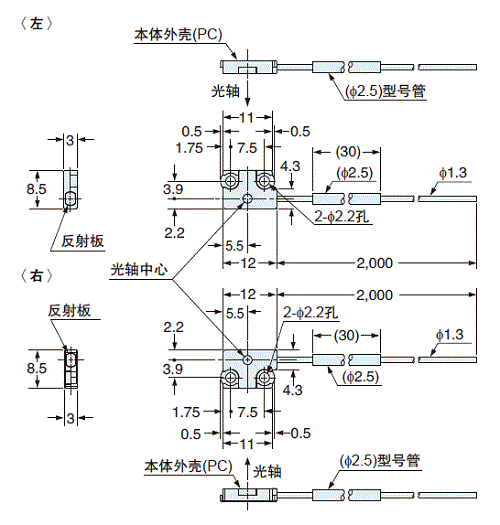

		侧面检测ON	FT-Z30E	R2 耐弯曲

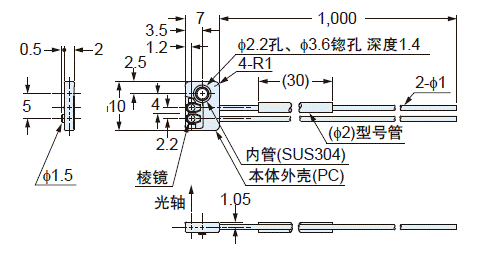

		侧面检测ON	FT-Z30EW	R1

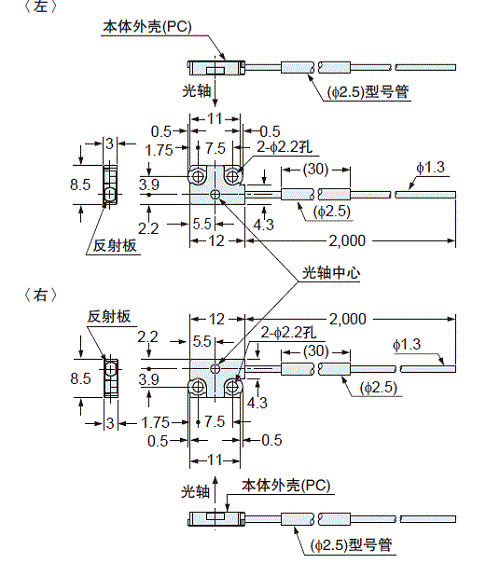

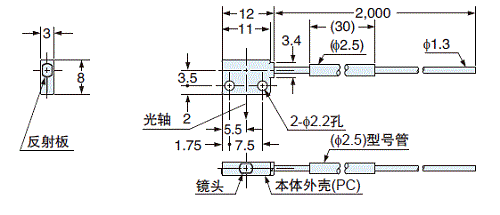

		正面检测ON	FT-Z30 (注1)	R2 耐弯曲			ø2
		正面检测ON	FT-Z30W (注1)	R1			ø2
	带光纤	正面检测ON	FT-Z20W		1m	○	ø1.5

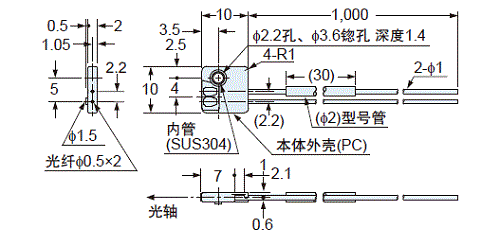

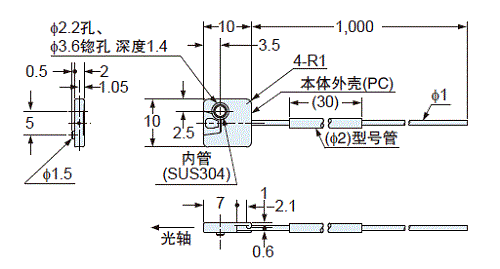

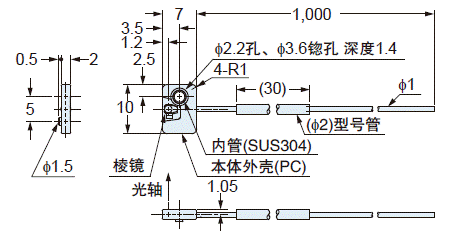

		弯曲结构	FT-Z20HBW		1m	○	ø0.5	IP67
		正面检测ON	FT-Z40W		2m	○	ø1.5	IP40

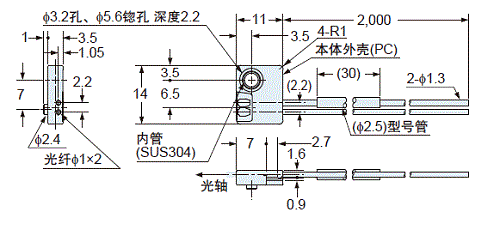

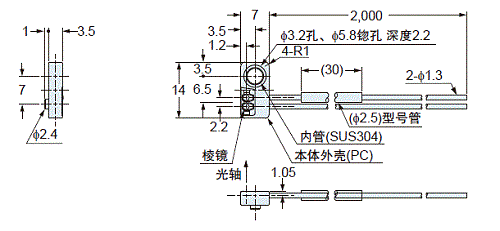

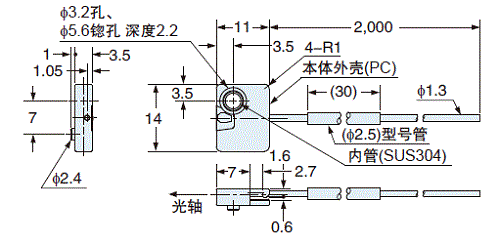

		弯曲结构	FT-Z40HBW		2m	○	ø1	IP67

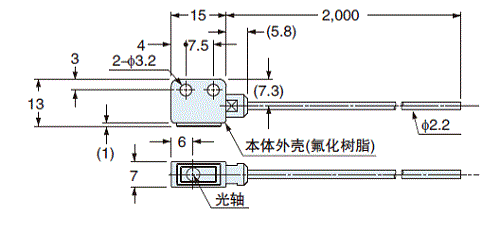

	耐化学品	简易安装符合SEMI S2 (注2) 无金属	FT-Z802Y	R4 耐弯曲	2m	○	ø3.7	IP68G	0～＋60℃

(注1) :	2015年6月以后生产的产品，光纤内部所使用的的反射板的材质发生了变更。（反射板颜色・・・变更前：金 / 变更后：银）通过反射板材质的变更，提高了光纤放大器FX-301B/G、FX-411B/G的检测距离。检测距离请参考各光纤放大器的「光纤一览」页面。
(注2) :	设计时已考虑到了 SEMI S2对于环境测试的要求，所以请按照相关标准、法规和规定进行设计和使用，以符合客户的最终系统的标准。

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。
