系列详情

螺母型光纤

所属类型：	光纤
品牌：	松下
产地：	日本
状态：	在产
特点：	尺寸小，节省空间，不折断，耐弯曲

体积小巧、节省空间，即使安装在传送带两侧，外观也较为简洁。
使用尖嘴钳时，可以最小安装间距进行安装。

特点

耐油光纤

・即使在有油的环境中使用，光纤芯线也不会发生硬化，不会折断

<全保护型>

FT-R60Y (透過型)

实现较高的耐环境性能
Head部分、螺母以及垫圈均采用不易生锈的SUS304。光纤部分使用折不断、且具备耐弯曲性的坚固光纤，并用氟树脂套管包覆。另外，检测部分也包覆有氟树脂部品，因此实现了较高的耐环境性能。

采用不易附着油脂的氟树脂
采用具有卓越的耐油、耐药品性的氟树脂来密封检测部分，因此不会发生油脂浸透，可稳定地进行检测。另外，利用低摩擦性比玻璃还要卓越的氟树脂，将检测部分设计为凸构造，因此不易附着油脂等。

耐油・耐冷却液
对于Head部分和光纤部分的连接，不使用粘结剂，而是采用 “紧固铆接方式”由此，不必担心粘结剂在高湿环境下吸湿，从而导致光纤发生破损。保护构造实现IP68G ，即使安装在油雾飞溅的金属加工机械的周围，也可放心。

试验用油	商品名
润滑油	Velocite Oil No.3
非水溶性切削油	Yushiron Cut Abas KZ201
非水溶性切削油	Yushiron cut UH75
水溶性切削油	Syntilo 9954 (稀释10%)
水溶性切削油	Yushiroken S50N (稀释2%)
酒精系中性清洗剂	Super Teepol

※Yushiron和Yushiroken均为Yushiro化学工业株式会社的注册商标。

<电缆保护型>

FT-R44Y (透過型) / FD-R61Y (反射型)

进一步强化坚固光纤
对于超越以往常识的坚固光纤，利用氟树脂套管包覆，从而提高强韧性，可对应油、溶剂等苛刻环境。即使光纤部分附着油脂，也不会发生硬化，不会折断。

保护构造IP67
Head部分、螺母以及垫圈也采用不易生锈的SUS304。

小型·省空间

可完美安装在传送带侧面

即使是传送带侧面，也可完美匹配。另外，安装时，工具等不易钩挂到光纤。

通过安装透镜，即可实现透过型长距离检测和反射型光点检测

检测距离 (mm)(注1) [安装2个时]	光轴直径 (mm)	透镜		适用光纤
检测距离 (mm)(注1) [安装2个时]	光轴直径 (mm)	品名	型号	型号
3,600 (注2)	ø3.6	长距离透镜	FX-LE1	FT-R43
3,600 (注2)	ø9.8	超长距离透镜	FX-LE2
950	ø2.8	侧视界透镜	FX-SV1

(注1):	相对于组合放大器FX-500系列(STD模式)的数值。
(注2):	因光纤长度的关系，该距离为实际使用时的检测距离。

光点直径	中心检测距离	透镜		适用光纤
光点直径	中心检测距离	品名	型号	型号
约ø0.1mm	7±0.5mm	极细光点透镜	FX-MR7	FD-R33EG
约ø0.1mm				FD-EG31
约ø0.15mm				FD-R34EG
约ø0.2mm				FD-R32EG
约ø0.2mm				FD-EG30
约ø0.4mm				FD-R31G
				FD-32G
				FD-32GX
				FD-42G
				FD-42GW

光点直径(mm)	检测距离(mm)	透镜		适用光纤
光点直径(mm)	检测距离(mm)	品名	型号	投光线	型号
约ø0.4～ø2.0	10～30	变焦透镜	FX-MR8	ø0.125mm	FD-R33EG、FD-EG31
约ø0.4～ø2.2				ø0.175mm	FD-R34EG
约ø0.5～ø2.5				ø0.25mm	FD-R32EG、FD-EG30
约ø0.8～ø3.5				ø0.5mm	FD-R31G、FD-32G、 FD-32GX、FD-42G、 FD-42GW
约ø4.0	0～30	平行光透镜	FX-MR9	ø0.125mm	FD-R33EG、FD-EG31
				ø0.175mm	FD-R34EG
				ø0.25mm	FD-R32EG、FD-EG30
				ø0.5mm	FD-R31G、FD-32G、 FD-32GX、FD-42G、 FD-42GW

可以灵活对应客制光纤需求

备有可按照客户需求定制光纤长度的产品，关于型号、价格和交货期敬请联系各地营业分公司。

种类

<耐油光纤>透过型

种类	前段形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴直接 (线径) (mm)	保护构造	使用环境温度

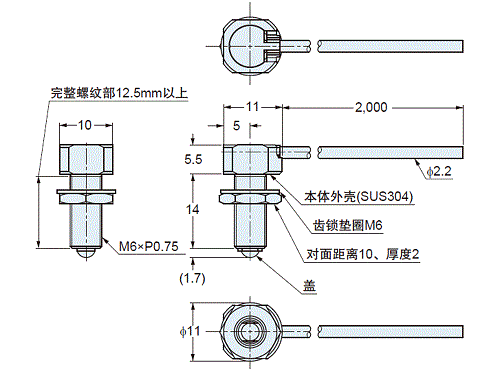

M6	全保护	FT-R60Y	R4 耐弯曲	2m	○	ø3.5	IP68G	－55～＋80℃

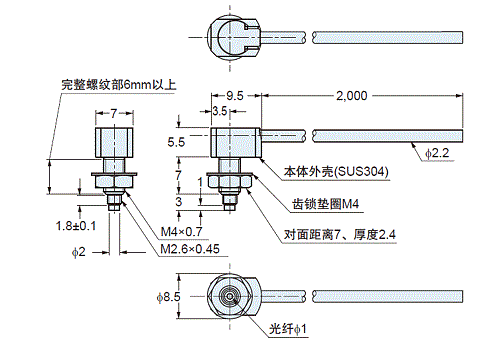

M4	焊线保护可安装透镜	FT-R44Y	R4 耐弯曲	2m	○	ø1	IP67(注1)	－55～＋80℃

(注1)	光纤部分具有耐油性。

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

<标准光纤>透过型

种类	前端形状（mm）	型号	弯曲半径（mm)	光纤长度	自由裁切	光轴直径（线径）（mm）	保护构造	使用环境温度

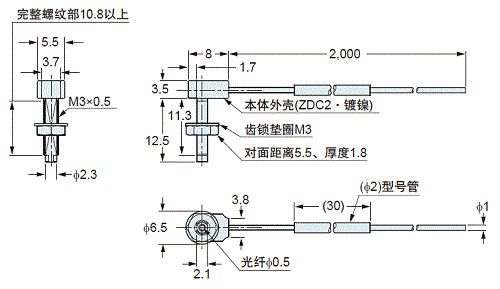

M3		FT-R31	R2 耐弯曲	2m	○	ø0.5	IP67	－55～＋80℃

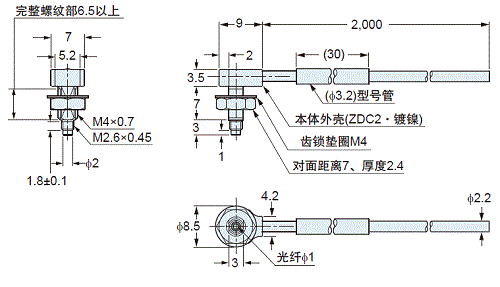

M4	可安装透镜	FT-R43	R4 耐弯曲			ø1	IP67	－55～＋80℃

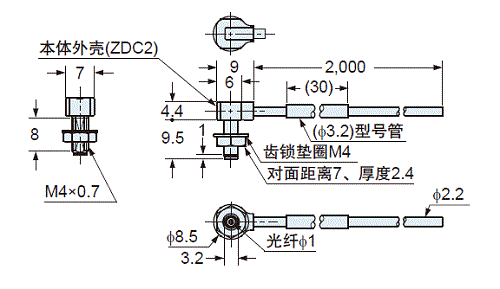

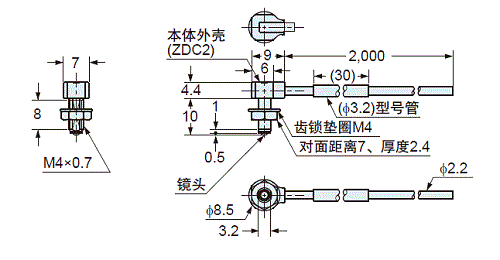

	可安装透镜(FX-LE2)	FT-R41W	R1			ø1	IP40	－40～＋60℃
	可安装长距离透镜	FT-R42W	R1			ø2.2		－40～＋60℃

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

<耐油光纤>反射型

种类	前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴直径 (线径) (mm)	保护构造	使用环境温度

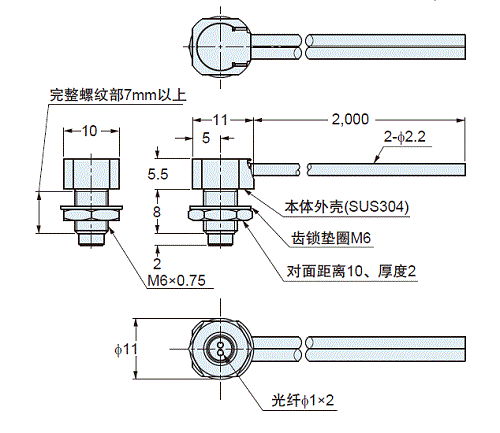

M6	焊线保护	FD-R61Y	R4 耐弯曲	2m	○	-	IP67(注1)	－55～＋80℃

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

<标准光纤>反射型

种类	前端形状（mm）	型号	弯曲半径（mm)	光纤长度	自由裁切	光轴直径（线径）（mm）	保护构造	使用环境温度

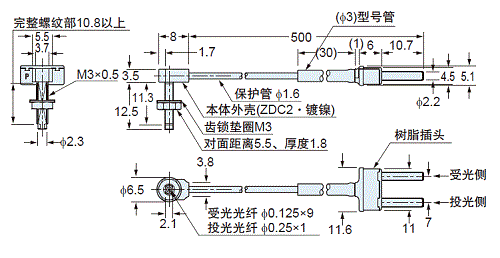

M3	同轴、可安装透镜	FD-R31G	R2 耐弯曲	2m	○	投光 ø0.5	IP40	－55～＋80℃
	同轴、可安装透镜	FD-R32EG	R4	500ｍm	-	投光 ø0.25		－40～＋70℃
	同轴、可安装透镜	FD-R34EG				投光 ø0.175		－20～＋60℃
	同轴、可安装透镜	FD-R33EG				投光 ø0.125		－20～＋60℃

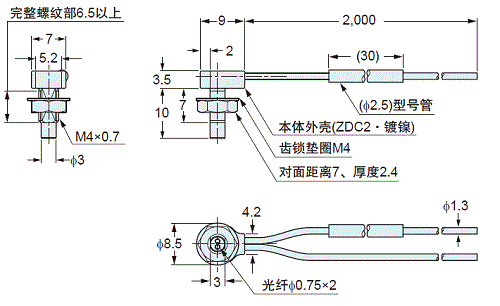

M4		FD-R41	R2 耐屈曲	2m	○	ø0.75	IP67	－55～＋80℃

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。
