系列详情

区域光纤

所属类型：	光纤
品牌：	松下
产地：	日本
状态：	在产
特点：	使用光带对形状及位置不明的工件进行检测，无工件遗漏

使用光带下，无工件遗漏检测

特点

■使用光带对形状及位置不明的工件进行检测，无工件遗漏。还可用于辨别形状。

应用案例

检测掉落工件

长度判別

移动量管理

检测有无狭缝

超出想象的强韧光纤

超强韧度，可小弯曲。通用、高品质。
彻底改变光纤常识。

不易折断！可弯曲！低价！

※屈曲条件：弯曲半径R10mm、反复弯曲180°

不易折断！可弯曲！低价！

无需区分使用!!节省选型时间，减少型号!!

降低检测的偏差

种类

透过型(每套2根）

种类	前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴直径 (mm)	保护构造	使用环境温度
宽光带型	W5×H69×D20	FT-A32 (注1)	R2 耐弯曲	2m	○	3.2×32	IP40	-40～ +60℃
	用于灵活配线 W5×H69×D20	FT-A32W (注1)	R1			3.2×32		-40～ +55℃
	W4.2×H31×D13.5	FT-A11 (注1)	R2 耐弯曲			2.2×11		-40～ +70℃
	用于灵活配线 W4.2×H31×D13.5	FT-A11W (注1)	R1			2.2×11		-40～ +55℃
阵列型	W5×H15×D15	FT-AL05	R2 耐弯曲			0.25×5.5		-55～ +80℃

(注1) :	附带的狭缝透光罩可另售。详情请参阅光纤配件网页。

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

反射型

种类	前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	保护构造	使用环境温度
宽光带型	W7×H15×D30	FD-A16	R4 耐弯曲	2m	○	IP40	-40～ +60℃
阵列型	W5×H20×D20	FD-AL11	R2 耐弯曲	2m	○	IP40	-55～ +80℃

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

尺寸图

单位mm

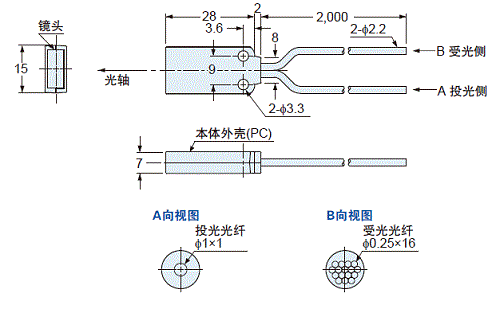

FD-A16

反射型・自由裁切

<FX-AT3 附带>

FD-A16

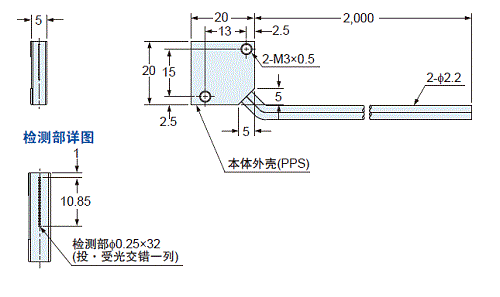

FD-AL11

反射型・自由裁切

<FX-AT3 附带>

FD-AL11

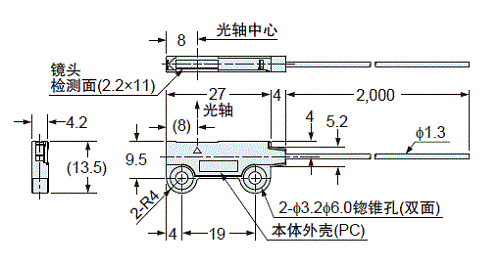

FT-A11

透过型・自由裁切

<FX-AT5 附带>

FT-A11

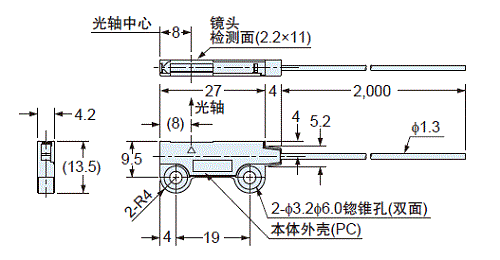

FT-A11W

透过型・自由裁切

<FX-AT5 附带>

FT-A11W

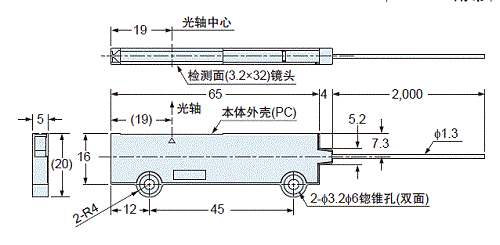

FT-A32

透过型・自由裁切

<FX-AT5 附带>

FT-A32

FT-A32W

透过型・自由裁切

<FX-AT5 附带>

FT-A32W

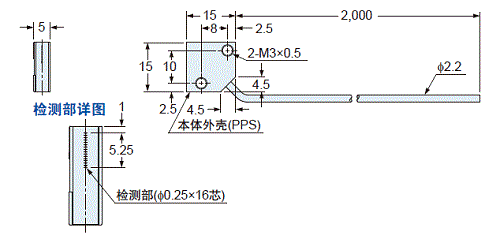

FT-AL05

透过型・自由裁切

<FX-AT3 附带>

FT-AL05

可选件

狭缝遮光罩
