限定反射型光纤

检测距离限定在特定范围内

特点

■ 检测距离限定在特定范围内，不易受背景影响。
工件层叠或背景较近时的检测十分有效。

在0～29mm范围里稳定的检测玻璃电路板的有无。另外，因在距离43mm以上的情况下不检测，能准确的对架子内的玻璃电路板逐一进行检测。

玻璃电路板为复杂的弯曲方式，也可对应多点支持型支架的高性能光纤。

因是检测距离0～43mm，校准范围10～25mm的长距离型，校准范围大，可对应大型玻璃电路板的校准。(在STD模式下)

随着玻璃电路板的大型化，虽弯曲度也变大，但无论左右哪边的弯曲度小于±8°都能用1个机器对应。

玻璃的通过确认

液晶屏传送

安装在机械手

超强韧度，可小弯曲。通用、高品质。
彻底改变光纤常识。

※屈曲条件：弯曲半径R10mm、反复弯曲180°

种类	前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	保护构造	使用环境温度

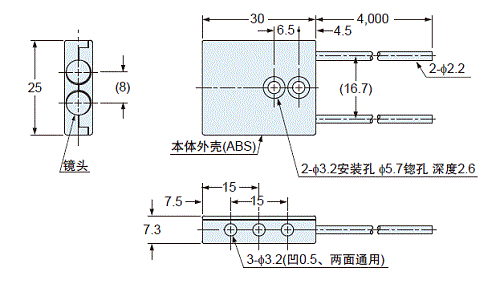

玻璃电路板检测	定位 W25×H7.3×D30	FD-L32H	R4 耐弯曲	4m	○	IP40	-40～ +60℃

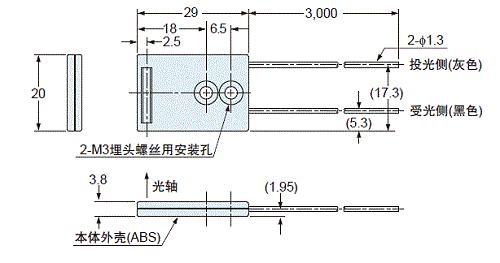

	校准 W20×H29×D3.8	FD-L30A	R2 耐弯曲	3m			0～ +70℃

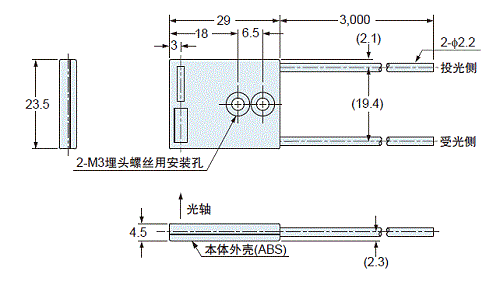

	校准 W23.5×H29×D4.5	FD-L31A	R4 耐弯曲	3m

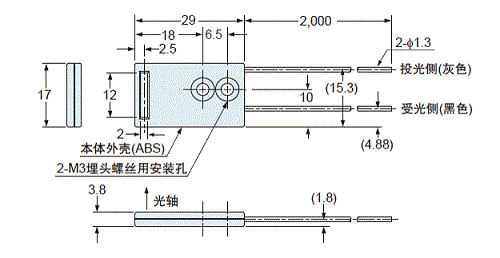

	校准 W17×H29×D3.8	FD-L22A	R2 耐弯曲	2m

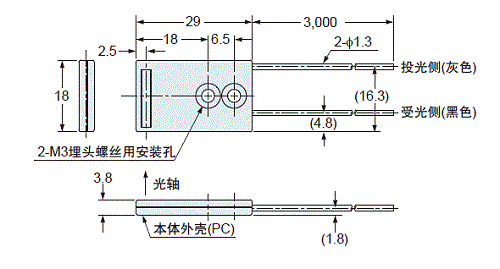

	就位确认 W18×H29×D3.8	FD-L23	R2 耐弯曲	3m			-20～ +70℃

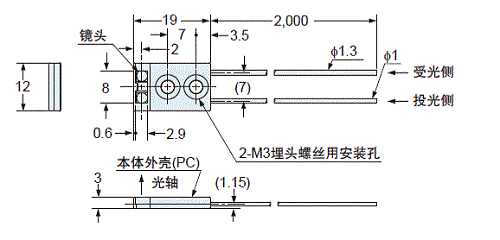

	就位确认 W12×H19×D3	FD-L11	R4 耐弯曲	2m			-40～ +60℃

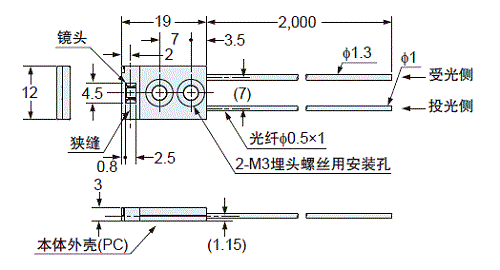

	就位确认 W12×H19×D3	FD-L10	R4 耐弯曲

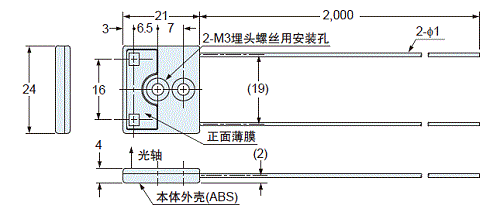

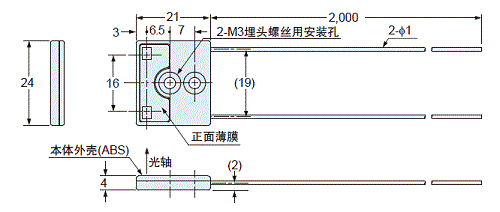

	W24×H21×D4	FD-L21	R2 耐弯曲
	W24×H21×D4	FD-L21W	R1

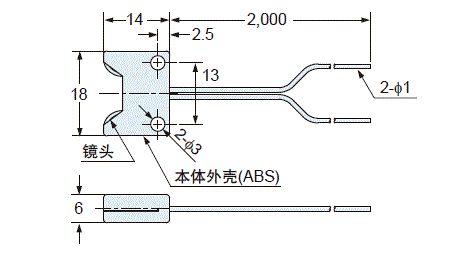

通用	W6×H18×D14	FD-L20H	R2 耐弯曲				-40～ +70℃

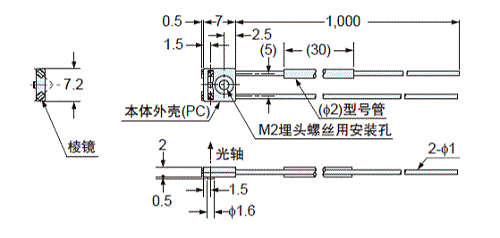

超小型	W7.2×H7.5×D2	FD-L12W	R1	1m		IP30	-40～ +60℃

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。
