狭光光纤

开口角2°^※的狭光束！即使长距离检测也不易受周围障碍物的影响

※	FT-KS40、FT-KV40、FT-KV40W的情况下。

特点

■光束细，即使长距离检测也不易受周围障碍物的影响。

与标准光纤相比光的迂回极少、实现了开口角2°以下。300mm晶片都可以准确定位。

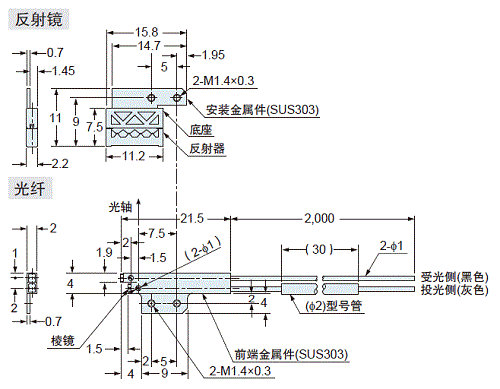

光纤2mm、反射镜2.2mm的超薄型，因此还可安装到较薄的机械手上。另外，由于是回归反射型，因此可削减配线工时，削减机械手的加工工时，并确保强度。

W2×H1.5×D20mmの超小型尺寸,因此可安装到空间狭小的机械手等内。
FT-KV26在厚度2mm的板中也可埋入光纤。

超强韧度，可小弯曲。通用、高品质。
彻底改变光纤常识。

※屈曲条件：弯曲半径R10mm、反复弯曲180°

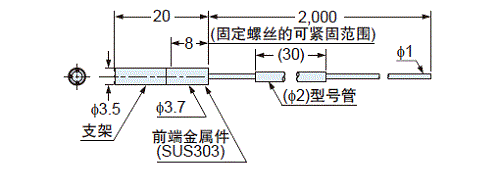

种类		型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴直径(mm)	光轴倾斜	保护构造	使用环境温度
狭光		FT-KS40	R2 耐屈曲	2m	○	ø2.2	-	IP40	－40～＋80℃ (注1)

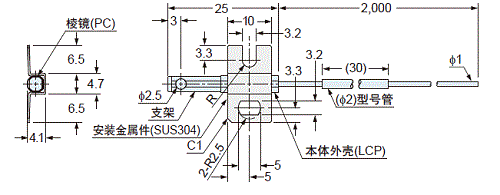

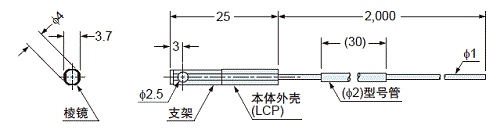

	侧视界型	FT-KV40	R2 耐屈曲			ø2.5	±0.8°	IP30	－40～＋80℃ (注1)
		FT-KV40W	R1			ø2.5	±0.8°		－40～＋60℃

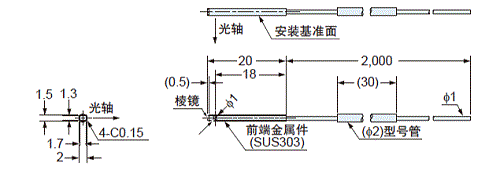

		FT-KV26	R2 耐屈曲			ø1	X±1° Z±0.5°		－40～＋80℃ (注1)
		FT-KV26H1	R10			ø1	X±1° Z±0.5°		－40～＋105℃

(注1)	旧产品(2014年9月前生产的部分)：－40～＋60℃

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

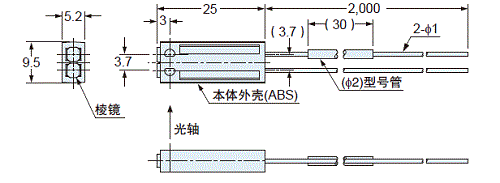

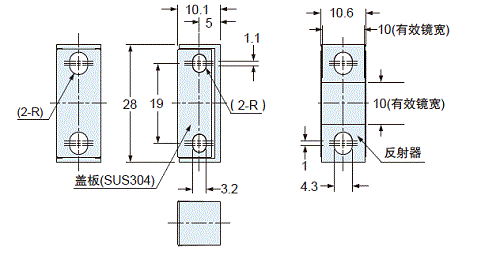

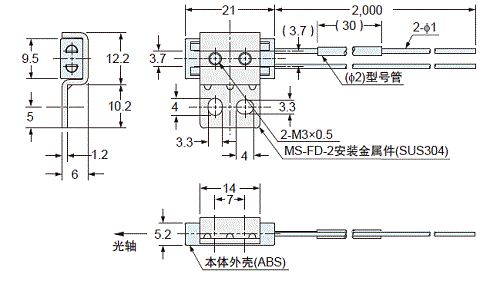

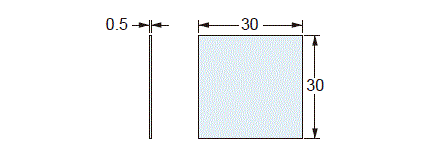

种类		型号	弯曲半径 (mm)	光纤长度	自由裁切	保护构造	使用环境温度
带偏极滤光器		FR-Z50HW	R1	2m	○	IP40	－25～＋55℃
超狭光		FR-KZ22E	R2 耐屈曲			IP30	－40～＋60℃
狭光	顶端检测 ON	FR-KZ50H
狭光	侧面检测 ON	FR-KZ50E

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

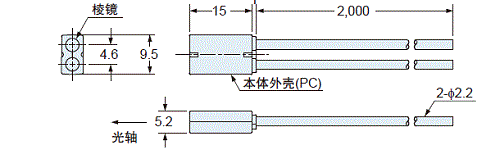

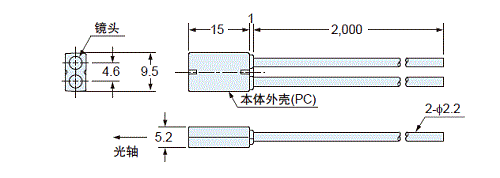

种类	前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	保护构造	使用环境温度
长距离		FD-Z50HW	R1	2m	○	IP40	－40～＋60℃

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。
