回归反射型光纤

所属类型：光纤
品       牌：松下
产       地：苏州
状       态：在产
特       点：尤其擅长透明体检测

擅长透明体检测

特点

■ 由于光纤一侧为反射镜，因此与透过型传感器相比操作更轻松。尤其擅长透明体检测。

应用案例

透明薄膜检测

透明隔离纸上的透明标签检测

超出想象的强韧光纤

超强韧度，可小弯曲。通用、高品质。
彻底改变光纤常识。

不易折断！ 可弯曲！低价！
※屈曲条件：弯曲半径R10mm、反复弯曲180°
不易折断！ 可弯曲！低价！
无需区分使用!!节省选型时间，减少型号!!
降低检测的偏差

种类

回归反射型

种类前端形状
(mm)		型号弯曲半径
(mm)		光纤长度自由裁切保护
构造		使用
环境
温度
带
偏极滤光器		W5.2×H9.5×D16

W30×H30×D0.5		FR-Z50HWR12m○IP40-25～
+55℃
超狭光W7.5×H2.2×D11.2

W4×H2×D21.5		タフ
FR-KZ22E		R2
耐弯曲		IP30-40～
+60℃
狭
光
顶
端
检
测
O
N		W5.2×H9.5×D21

W10.6×H28×D10.1		タフ
FR-KZ50H
侧
面
检
测
O
N		W9.5×H25×D5.2

W28×H10.6×D10.1		タフ
FR-KZ50E
・关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」 「数字光纤传感器 FX-500 Ver.2 光纤一览」 「数字光纤传感器 FX-100 光纤一览 」的相关页面。
・下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。
タフ

FR-Z50HW反射镜(另售)组合时的检测距离

反射镜型号检测距离（mm）
FX-500系列FX-101FX-102
HYPRU-LGLONGSTDFASTH-SP
RF-230100～
19,000		100～
8,000		100～
5,000		100～
3,600		100～
2,900		100～
1,400		100～
2,400		100～
5,000
RF-220100～
8,000		100～
4,700		100～
3,500		100～
3,000		100～
1,800		100～
830		100～
1,300		100～
2,600
RF-210100～
5,500		100～
2,700		100～
2,400		100～
1,500		100～
1,200		100～
530		100～
980		100～
1,300
反射镜型号检测距离（mm）
FX-550系列
HYPRU-LGLONGSTDFAST
RF-230100～
20,000		100～
11,000		100～
7,000		100～
5,000		100～
3,500
RF-220100～
10,000		100～
6,500		100～
4,500		100～
3,500		100～
2,500
RF-210100～
7,000		100～
4,000		100～
3,600		100～
2,800		100～
2,100
(注1):检测距离表示反射镜的可设范围。检测物体的检测距离也可为100mm以下。
但当光纤的检测头附近存在白色物体或镜面体时，可能导致反射的投光入光，敬请注意。此时，请调整放大器本体的基准值后再进行使用。

尺寸图

  • 单位mm

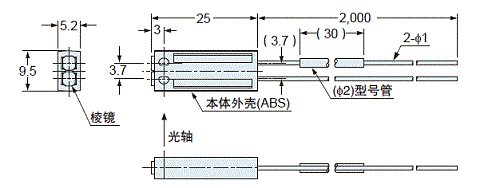

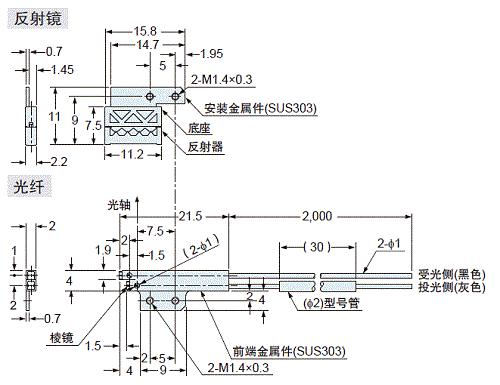

FR-KZ22E

回归反射型・自由裁切

<FX-AT4 附带>

FR-KZ22E　

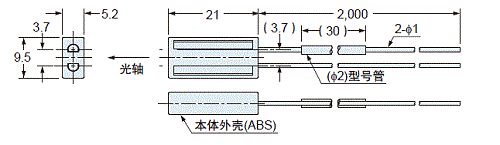

FR-KZ50E

回归反射型・自由裁切

<FX-AT4 附带>

光纤

FR-KZ50E 光纤

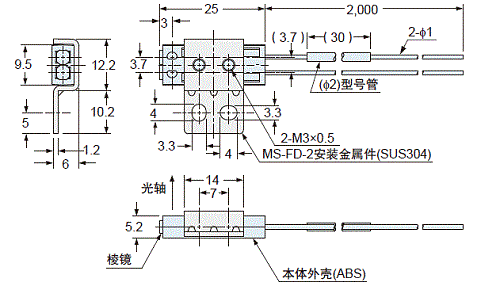

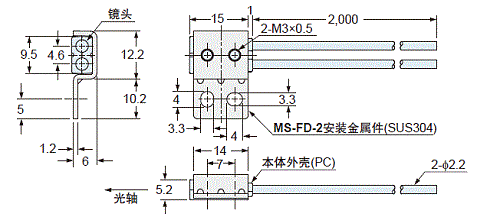

附安装用支架(MS-FD-2)安装图

FR-KZ50E 附安装用支架(MS-FD-2)安装图

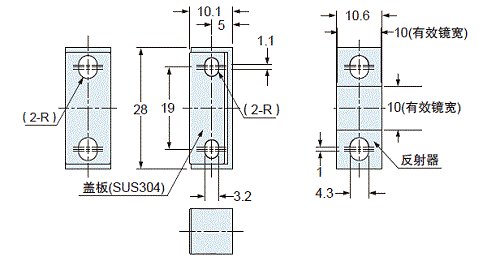

反射镜/RF-003(FR-KZ50E附带)

反射镜／RF-003(FR-KZ50E附带)

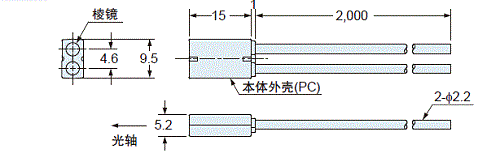

FR-KZ50H

回归反射型・自由裁切

<FX-AT4 附带>

光纤

FR-KZ50H 光纤

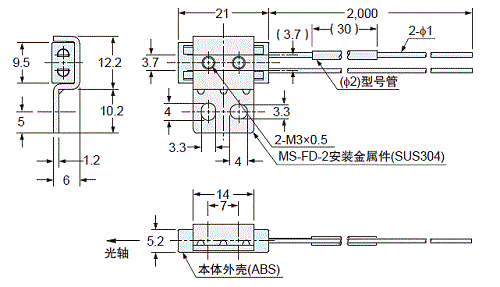

附安装用支架(MS-FD-2)安装图

FR-KZ50H 附安装用支架(MS-FD-2)安装图

反射镜／RF-003(FR-KZ50E附带)

反射镜／RF-003(FR-KZ50H附带)

FR-Z50HW

回归反射型・自由裁切

<FX-AT3 附带>

光纤

FR-Z50HW 光纤

附安装用支架(MS-FD-2)安装图

FR-Z50HW 附安装用支架(MS-FD-2)安装图

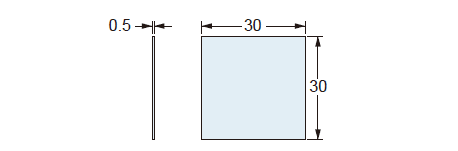

反射带／RF-13(FR-Z50HW附带)

反射带／RF-13(FR-Z50HW附带)
材质：丙烯（反射面）
