螺纹型光纤

弯曲性能等大幅上升，同时实现高性价比。

通过筛选检测形态、检测距离和用途等各种条件查找
到最合适的光纤！

特点

■ 使用螺母安装的标准型光纤。弯曲性能等大幅上升，同时实现高性价比。
■ 透镜安装型光纤，通过安装透镜，可实现长距离检测及微小物体检测。
■ 还备有结实的不锈钢套和保护管，以防止断线。

透过型FT-49替代旧型号FT-46
同轴反射型FD-35G替代旧型号FD-33G
同轴反射型FD-45G替代旧型号FD-43G
反射型FD-66替代旧型号FD-65

●明确符合RoHS
●适用于充电电池制造工序
●安装强度提高
※部分型号除外(FT-R41W、FT-R42W、FT-140)

各机体的光轴弯曲在±3°以内。实现±150μm以内的光轴定心精度。
●光轴调整更方便
●安装加工精度提高　
●检测精度提高

采用PCTC研磨，实现超精密研磨。光纤端面的镜面度是以往的5倍。
●检测距离游刃有余
●光量提高、稳定检测

同轴光纤以投光光纤为中心，四周为受光光纤。最适用于高精度定位。
可不受工件接近方向的影响进行检测。

工件的有无检测

超强韧度，可小弯曲。通用、高品质。
彻底改变光纤常识。

※屈曲条件：弯曲半径R10mm、反复弯曲180°

种类		前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴直径(mm)	光轴位置 /倾斜	保护构造	使用环境温度

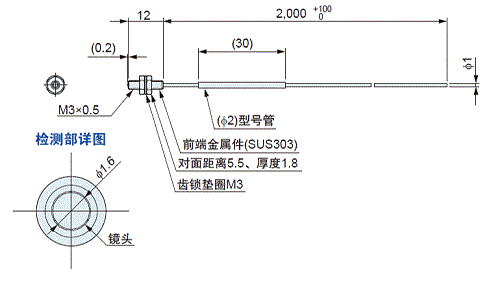

M3		带透镜	FT-32	R2 耐弯曲	2m	○	ø1.6	-	IP40	－40～＋70℃

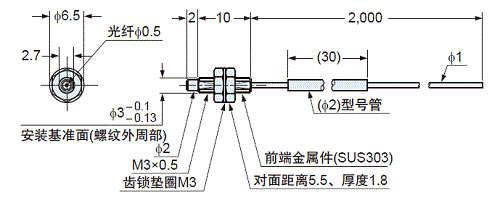

			FT-31	R2 耐弯曲			ø0.5	150μm /±2°	IP67	－55～＋80℃
			FT-31W	R1			ø0.5	150μm /±3°	IP67	－40～＋60℃
M4		可安装透镜	苏州生产品 FT-49	R25		○ （注1）	ø1	-	-	－55～＋70℃
M4		可安装透镜	FT-43	R4 耐弯曲		○	ø1.5	150μm /±2°		－55～＋80℃

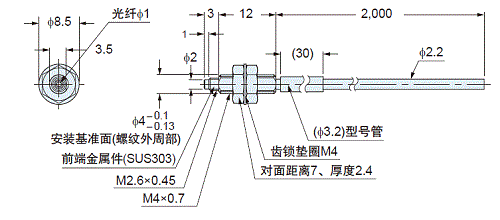

		可安装透镜	FT-42	R4 耐弯曲			ø1	150μm /±2°		－55～＋80℃
		可安装透镜	FT-42W	R1				150μm /±3°		－40～＋60℃

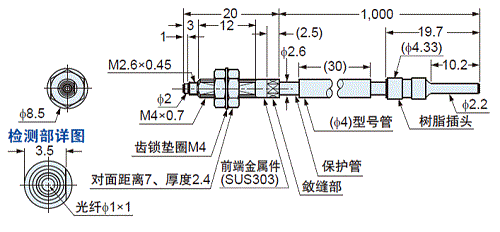

		可安装透镜不锈钢套	FT-45X	R4		1m		-	150μm /±2°	－55～＋80℃

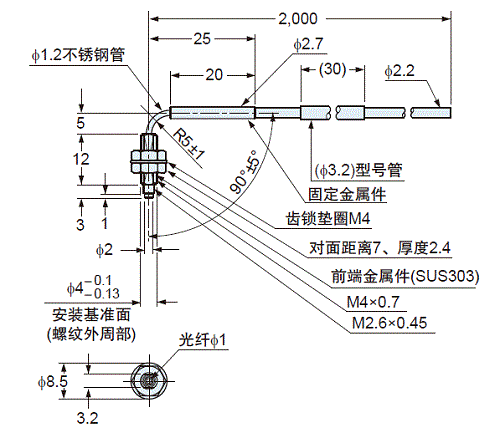

	弯头型	可安装透镜	FT-R40	R4 耐弯曲	2m	○			150μm /±2°	－55～＋80℃

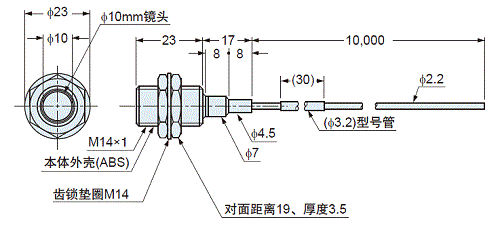

M 14	长距离	带长距离透镜	FT-140	R4 耐弯曲	10m	○	ø10	-		－40～＋70℃

(注1)	裁切光纤请使用光纤裁切器FX-CT1（另售）。

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

种类	前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴位置 /倾斜	保护构造	使用环境温度

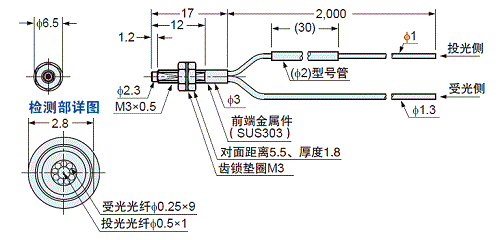

M3	同轴・带透镜	FD-34G	R2 耐弯曲	2m	○	-	IP40	－40～＋70℃
		FD-31	R2 耐弯曲			150μm /±3°	IP67	－55～＋80℃
		FD-31W	R1			-	IP67	－40～＋60℃

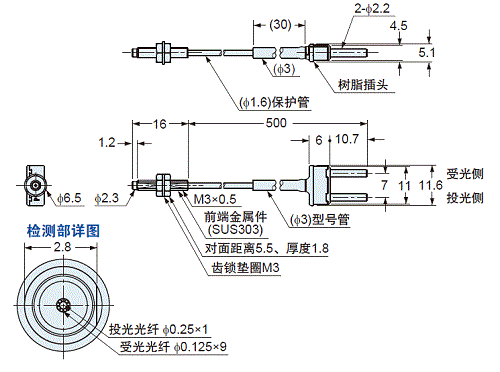

	同轴型可安装透镜	FD-32G	R2 耐弯曲			-	IP40	－55～＋80℃

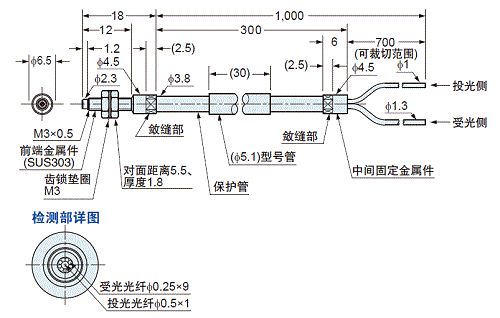

	同轴型可安装透镜不锈钢套	FD-32GX	R2	1m	○ (注1)	-	IP40	－55～＋80℃
		苏州生产品 FD-35G	R15	1m	○ (注2）	-	-	－55～＋70℃
	同轴型可安装透镜	苏州生产品 FD-35G-2T	R15	2m	○ (注2）	-	-	－55～＋70℃

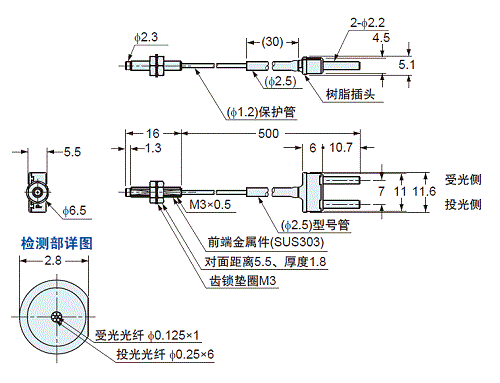

极细型	同轴型可安装透镜	FD-EG30	R4	500mm	-	-	IP40	－40～＋70℃
极细型	同轴型可安装透镜	FD-EG31	R4		-	-	IP40	－20～＋60℃

(注1)	可切断的范围：放大器插入侧端面~700mm。
(注2)	裁切光纤请使用光纤裁切器FX-CT1（另售）。

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴位置 /倾斜	保护构造	使用环境温度

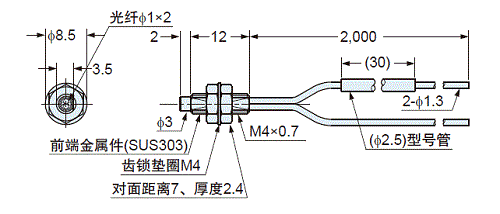

	FD-41	R2 耐弯曲	2m	○	150μm /±3°	IP67	－55～＋80℃
	FD-41W	R1		○	-	IP67	－40～＋60℃
同轴型可安装透镜	苏州生产品 FD-45G	R25		○ （注1）	-	-	－40～＋70℃
同轴型可安装透镜	FD-42G	R2 耐弯曲		○	-	IP40	－55～＋80℃
同轴型可安装透镜	FD-42GW	R1			-	IP40	－40～＋70℃

(注1)	裁切光纤请使用光纤裁切器FX-CT1（另售）。

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

种类		前端形状(mm)	型号	弯曲半径 (mm)	光纤长度	自由裁切	光轴位置 /倾斜	保护构造	使用环境温度

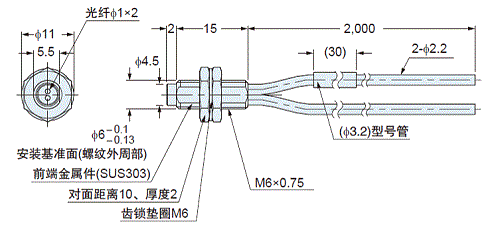

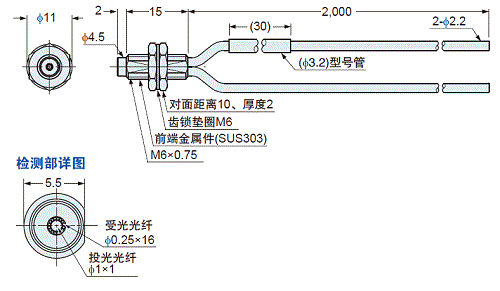

M6			苏州生产品 FD-66	R25	2m	○ （注1）	-	-	－55～＋70℃

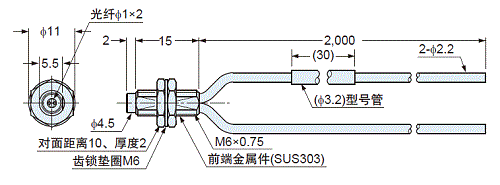

			FD-62	R4 耐弯曲		○	150μm /±3°	IP67	－55～＋80℃

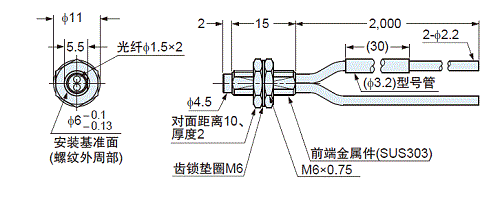

			FD-61	R4 耐弯曲			150μm /±3°		－55～＋80℃
			FD-61W	R1			-		－40～＋60℃
		同轴	FD-61G	R4 耐弯曲			-	IP40	－55～＋80℃
		不锈钢套	FD-64X	R4	1m	-	-	IP40

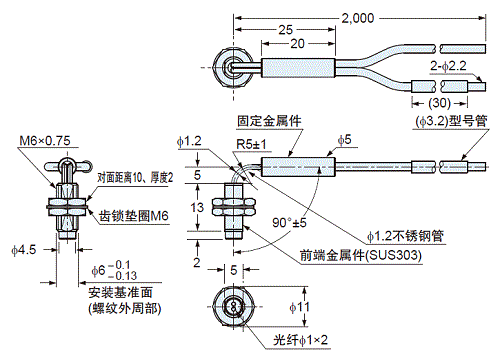

	弯头型		FD-R60	R4 耐弯曲	2m	○	150μm /±3°	IP67

(注1)	裁切光纤请使用光纤裁切器FX-CT1（另售）。

・	关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」「数字光纤传感器 FX-500 Ver.2 光纤一览」「数字光纤传感器 FX-100 光纤一览」的相关页面。
・	下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。

以下产品为生产终品。 ※推荐替代品并不保证与已停产的产品相同的规格。使用时，请确认样本中详细的规格。
