| 所属类型： | 光纤 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 状 态： | 在产 |
| 特 点： | 从接触(接液)式到管道安装式甚至渗漏检测，适应各种化学药液用途 |
从接触(接液)式到管道安装式甚至渗漏检测，适应各 种化学药液用途。
|
细径型更易弯曲，保护管可裁切、延长
|
※距光纤前端50mm的范围内不可裁切。使用MS-FX-02Y(另售)可延长。
异常时(液体过剩、光纤断线等)传感器OFF ！
◎无液体时：入光(输出ON) ◎有液体时·光纤断线时：非入光(输出OFF)
FD-FA93
不易受气泡影响
FD-F41
标准型
FD-F4
PFA制壁厚1mm管子用
异常时(液体过剩、光纤断线等)传感器OFF!
◎无液体时：入光(输出ON) ◎有液体时·光纤断线时：非入光(输出OFF)
FT-F93
透过型
 |
|
|
|
|
| 种类 | 前端形状 (mm) | 型号 | 上 行 | 弯曲半径 (mm) | 光纤长度 | 自由裁切 | 保护 构造 | 使用 环境 温度 |
|---|---|---|---|---|---|---|---|---|
| 下 行 | 内容 | |||||||

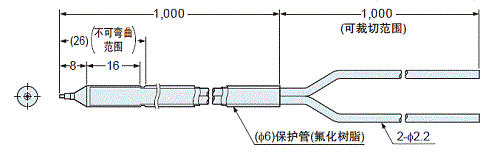

| 液 面 检 测 | 耐热125℃ 氟化树脂涂层  | FD-F8Y | 保护管 R40 光纤 R15 | 2m (注1) | ○ | IP68 | -40～ +125℃ | |
| ø6mm形状 保护管： 氟化树脂、长1,000mm (不可裁切) 不接触液面时：入光、接触液面时：非入光 | ||||||||
| 耐热105℃ 氟化树脂涂层  |

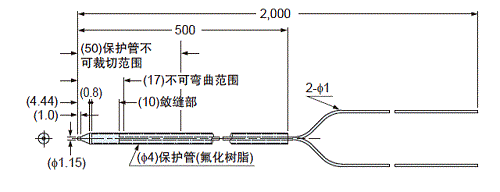

FD-HF40Y
(注2) | 保护管 R20 光纤 R10 | 2m | ○ | IP68G | -40～ +105℃ | ||
| ø4mm形状 保护管： 氟化树脂、长500mm (可裁切) 不接触液面时：入光、接触液面时：非入光 | ||||||||

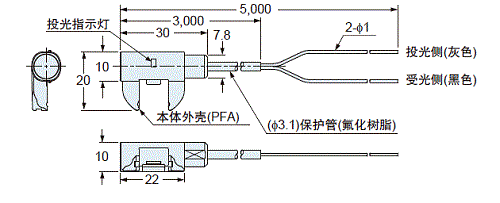

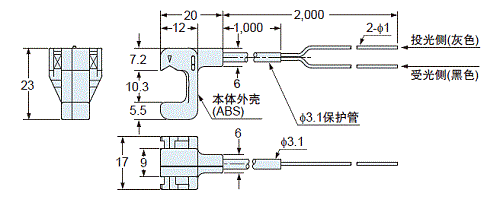

| 漏 液 检 测 | 符合SEMI S2 (注4) W20×H30×D10  |  FD-F71 | R4 耐弯曲 | 5m | ○ | IP67 | -20～ +60℃ | |
| 漏液检测 无漏液时：入光、有漏液时：非入光 适用放大器：FX-500/FX-550系列 | ||||||||
| (注1): | 从插入放大器一侧的端部表面至1,000mm的这段距离为可进行裁切的范围。 |
|---|---|
| (注2): | 备有防止液体渗入用接头、保护管延长用接头、光纤安装用接头。详细请参考「光纤配件」页面。 |
| (注3): | 2014年2月以后生产的产品规格有所变更。 |
| (注4): | 设计时已考虑到了 SEMI S2对于环境测试的要求，所以请按照相关标准、法规和规定进行设计和使用，以符合客户的最终系统的标准。 |
| ・ | 关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」 「数字光纤传感器 FX-500 Ver.2 光纤一览」 「数字光纤传感器 FX-100 光纤一览 」的相关页面。 |
|---|---|
| ・ | 下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。 |
| 种类 | 前端形状 (mm) | 型号 | 上 行 | 弯曲半径 (mm) | 光纤长度 | 自由裁切 | 保护 构造 | 使用 环境 温度 |
|---|---|---|---|---|---|---|---|---|
| 下 型 | 内容 | |||||||
| 液 面 检 测 | 标准 W25×H13×D20  | FD-F41 | R10 | 2m | ○ | - | -40～ +100℃ | |
| 适用管道直径：外径ø6～ø26mm的透明管 [PVC(氯乙烯)、氟化树脂、聚碳酸酯、丙烯、玻璃，壁厚1～3mm] 无液体时：入光、有液体时：非入光 | ||||||||
| PFA制壁厚1mm管子用 W25×H13×D20  | FD-F4 | R10 | 2m | ○ | - | -40～ +100℃ | ||
| 适用管道直径：外径ø6～ø26mm的透明管 [PFA(氟化树脂)或具有同等透明度的管，壁厚1mm] 无液体时：入光、有液体时：非入光 | ||||||||

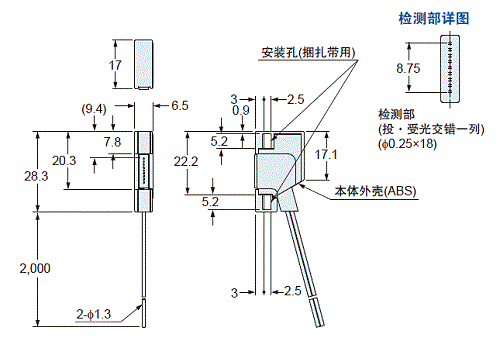

| 液 体 检 测 | 阵列型光纤 W6.5×H28.3×D17  | FD-FA93 | R4 耐弯曲 | 2m | ○ | IP40 | -40～ +70℃ | |
| 适用管道直径：外径ø8mm以上的透明管(使用附带的捆扎带ø8～ø80mm) [PFA(氟化树脂)、包括半透明] 无液体时：入光、有液体时：非入光 | ||||||||
| 符合SEMI S2 (注1) W23×H20×D17  | FT-F93 | 导管部 R20 导线部 R2 耐弯曲 | 2m | ○ | IP40 | -40～ +60℃ | ||
| 适用管道直径：外径ø3～ø10mm的透明管 [PFA(氟化树脂)或具有同等透明度的管，壁厚0.3～1mm] 无液体时：非入光、有液体时：入光 适用放大器：FX-500/FX-550系列 | ||||||||
| (注1): | 设计时已考虑到了 SEMI S2对于环境测试的要求，所以请按照相关标准、法规和规定进行设计和使用，以符合客户的最终系统的标准。 |
|---|
| ・ | 关于检测距离，请参考「数字光纤传感器 FX-550 光纤一览」 「数字光纤传感器 FX-500 Ver.2 光纤一览」 「数字光纤传感器 FX-100 光纤一览 」的相关页面。 |
|---|---|
| ・ | 下方标志为:兼具不折断（弯曲半径：R10mm、反复弯曲：180°)、可弯曲（弯曲半径：R4mm以下）的光纤。 |

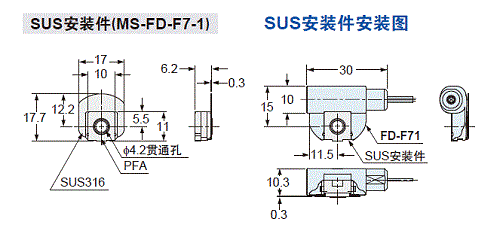

•MS-FD-F7-1(FD-F71用SUS安装件)

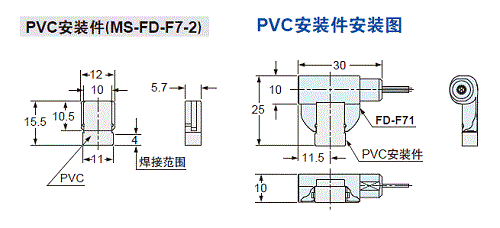

•MS-FD-F7-2(FD-F71用PVC安装件)
|
|
以下产品是生产终止品。
推荐替代品不能保证与生产终止品的规格相一致。
使用时，请确认相应的样本资料、详细规格等。
| 生产终止品 | 推荐替代品 | ||||
|---|---|---|---|---|---|
| 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |

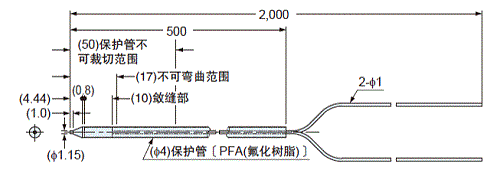

| 订货产品号： FD-F41Y
型号： FD-F41Y | 2022年11月30日 |  | 订货产品号：
FD-HF40Y
型号： FD-HF40Y | 液体液面光纤 | - |
反射型・自由裁切
<FX-AT3附属>
|
反射型・自由裁切
<FX-AT4附属>
|
反射型・自由裁切
<FX-AT4 附属>
|
|
|
反射型・自由裁切
<FX-AT4附属>
|
反射型・自由裁切
<FX-AT15A 附属>
|
透过型・自由裁切
<FX-AT4 附属>
|
FD-F41Y
反射型・自由裁切
<FX-AT4附属>
|
