系列详情

小光点光纤(反射型光纤用透镜)

所属类型：光纤
品       牌：松下
产       地：苏州
状       态：在产
特       点：颠覆耐真空光纤的常识OneTouch１秒

可实现微小物体的检测。

特点

■光纤与光点透镜组合使用，可实现微小物体的检测。
 此外，还可变更光点直径。

应用案例

衬垫有无的检测

IC引脚数量检测

0603贴片元器件的方向判别

可详细选择光点直径。并且，与螺母型光纤相组合后，可节省空间。

可对应形状、颜色、表面状态等有所不同的各种部品。

可对应形状、颜色、表面状态等有所不同的各种部品。

约3倍的入光量（与以往相比）

极细光点透镜 FX-MR7特殊品

极细光点透镜 FX-MR7

由于入光量因方向判别的应用等存在较大差异，因此可简单设定阈值，可实现稳定的检测。
另外，相较于以往产品，S/N比也提高到了1.3倍。

FX-501(STD模式)的代表示例

 白黑
FX-MR7 + FD-R33EG3,200 digits1,030 digits
FX-MR6（以往产品）+ FD-R33EG1,000 digits435 digits

光点直径可调

变焦透镜 FX-MR8特殊品

变焦透镜 FX-MR8

可与各种光纤相组合，实现光点直径φ0.4～φ3.5mm。

实现长距离平行光

平行光透镜 FX-MR9特殊品

平行光透镜 FX-MR9

无论与哪种光纤相组合，均可实现检测距离为0～30mm、光点直径约为φ4mm的平行光。
另外，对于反射光量较小的工件，如果使用投光线较小的光纤，则更加稳。

锁紧扭矩5倍（与以往相比）[FX-MR7/MR8/MR9]

将一般的铝制机身更改为SUS303机身，从而可减少因过 度拧紧而造成的破损。

将透镜外径统一为φ4.3mm [FX-MR7/MR8/MR9]

使安装工具实现共通，从而可削减库存、降低工具的成本。

超出想象的强韧光纤

超强韧度，可小弯曲。通用、高品质。
彻底改变光纤常识。

不易折断！ 可弯曲！低价！
※屈曲条件：弯曲半径R10mm、反复弯曲180°
不易折断！ 可弯曲！低价！
无需区分使用!!节省选型时间，减少型号!!
降低检测的偏差

种类

[M3螺纹型用]反射型光纤用透镜

极细光点透镜

透镜光点直径
(mm)
(注2)		检测距离
(mm)
(注2)		适光光纤
型号形状(mm)
(注1)		使用
环境
温度
(注3)		投光素线
(mm)		前端形状
(注1)		型号
FX-MR7FX-MR7－55～
＋70℃		约ø0.1中心
检测距离
7±0.5		ø0.125FX-MR7 FD-R33EG
FX-MR7 FD-EG31
约ø0.15ø0.175FX-MR7 FD-R34EG
约ø0.2ø0.25FX-MR7 FD-R32EG
FX-MR7 FD-EG30
约ø0.4ø0.5FX-MR7强韧
FD-R31G
FX-MR7强韧
FD-42G
FD-42GW
强韧
FD-32G
FD-32GX
(注1):关于透镜的外形尺寸图请参考尺寸图页面。
(注2):光点直径和检测距离和中心检测距离是使用适用放大器FX-500／FX-550系列时的值。
(注3):组合光纤的使用环境温度请参考各光纤页面。
・以下的标志表示兼具不折断(弯曲半径：R10mm、反复弯曲：180°)、可弯曲(弯曲半径：R4mm以下)性能的光纤。
强韧

变焦透镜

透镜光点直径
(mm)
(注2)		检测
距离
(mm)
(注2)		适用光纤
型号形状
(注1)		使用
环境
温度
(注3)		投光素
线
(mm)		前端形状
(mm)
(注1)		型号
FX-MR8FX-MR8－55～
＋70℃		约ø0.4～2.010～30ø0.125FX-MR8 FD-R33EG
FX-MR8 FD-EG31
约ø0.4～2.2ø0.175FX-MR8 FD-R34EG
约ø0.5～2.5ø0.25FX-MR8 FD-R32EG
FX-MR8 FD-EG30
约ø0.8～3.5ø0.5FX-MR8强韧
FD-R31G
FX-MR8强韧
FD-32G
FD-32GX
(注1):透镜的外形尺寸图请参考尺寸图页面。
(注2):光点直径和检测距离是使用适用放大器FX-500／FX-550系列时的值。
可通过改变光纤插入量来调整光点直径。

FX-MR8 [FX-500/FX-550系列检测距离]
投光素线: ø0.125mm

光纤插入量中心检测距离光点直径
3.5mm约10mmø0.4mm
5.9mm约20mmø1.3mm
8.2mm约30mmø2.0mm

FX-MR8 [FX-500/FX-550系列检测距离]
投光素线 : ø0.175mm

光纤插入量中心检测距离光点直径
3.5mm约10mmø0.4mm
5.9mm约20mmø1.5mm
8.2mm约30mmø2.2mm

FX-MR8 [FX-500/FX-550系列检测距离]
投光素线 : ø0.25mm

光纤插入量中心检测距离光点直径
3.5mm约10mmø0.5mm
5.9mm约20mmø1.6mm
8.2mm约30mmø2.5mm

FX-MR8 [FX-500/FX-550系列检测距离]
投光素线 : ø0.5mm

光纤插入量中心检测距离光点直径
3.5mm约10mmø0.8mm
5.9mm约20mmø2.3mm
8.2mm约30mmø3.5mm
(注3):组合光纤的使用环境温度请参考各光纤页面。
・以下的标志表示兼具不折断(弯曲半径：R10mm、反复弯曲：180°)、可弯曲(弯曲半径：R4mm以下)性能的光纤。
强韧

平行光透镜

透镜光点直径
(mm)
(注2)		检测
距离
(mm)
(注2)		适用光纤
型号形状
(注1)		使用
环境
温度
(注3)		投光
素线
(mm)		前端形状
(mm)
(注1)		型号
FX-MR9FX-MR9－55～
＋70℃		约ø40～30ø0.125FX-MR9 FD-R33EG
FX-MR9 FD-EG31
ø0.175FX-MR9 FD-R34EG
ø0.25FX-MR9 FD-R32EG
FX-MR9 FD-EG30
ø0.5FX-MR9强韧
FD-R31G
FX-MR9强韧
FD-42G
FD-42GW
强韧
FD-32G
FD-32GX
(注1):透镜的外形尺寸图请参考尺寸图页面。
(注2):光点直径和检测距离和中心检测距离是使用适用放大器FX-500／FX-550系列时的值。
(注3):组合光纤的使用环境温度请参考各光纤页面。
・以下的标志表示兼具不折断(弯曲半径：R10mm、反复弯曲：180°)、可弯曲(弯曲半径：R4mm以下)性能的光纤。
强韧

[M4螺纹型用]反射型光纤用透镜

小光点透镜

透镜光点直径
(mm)
(注2)		检测距离
(mm)
(注2)		适用光纤
型号形状
(注1)		使用
环境
温度
(注3)		前端形状
(mm)
(注1)		型号
FX-MR1FX-MR1－40～
＋70℃		ø0.5中心
检测距离
6±1		FX-MR1强韧
FD-42G
FD-42GW

变焦透镜

透镜光点直径
(mm)
(注2)		检出距离
(mm)
(注2)		适用光纤
型号形状
(注1)		使用
环境
温度
(注3)		前端形状
(mm)
(注1)		型号
FX-MR2FX-MR2－40～
＋70℃		约ø0.7～ø2.0中心
检测距离
约18.5～43		FX-MR2强韧
FD-42G
FD-42GW

附属品：MS-EX3 (安装支架)

变焦透镜（侧视界型）

透镜光点直径
(mm)
(注2)		检测距离
(mm)
(注2)		适用光纤
型号形状
(注1)		使用
环境
温度
(注3)		前端形状
(mm)
(注1)		型号
FX-MR5FX-MR5－40～
＋60℃		约ø0.5～ø3.0中心
检测距离
约13～30		FX-MR5强韧
FD-42G
FD-42GW
(注1)透镜的外形尺寸图请参考尺寸图页面
(注2)光点直径和检测距离和中心检测距离是使用适用放大器FX-500／FX-550系列时的值。
FX-MR2、FX-MR5可通过改变光纤插入量来调整光点直径。

FX-MR2[FX-500/FX-550系列检测距离]

光纤插入量中心检测距离光点直径
7mm约18.5mm约ø0.7mm
12mm约27mm约ø1.2mm
14mm约43mm约ø2.0mm

FX-MR5[FX-500/FX-550系列检测距离]

光纤插入量中心检测距离光点直径
8mm约13mm约ø0.5mm
10mm约15mm约ø0.8mm
14mm约30mm约ø3.0mm
(注3):组合光纤的使用环境温度请参考各光纤页面。
・以下的标志表示兼具不折断(弯曲半径：R10mm、反复弯曲：180°)、可弯曲(弯曲半径：R4mm以下)性能的光纤。
强韧

[其他]反射型光纤用透镜

极细光点透镜

透镜光点直径
(mm)
(注2)		检测距离
(mm)
(注2)		适用光纤
型号形状
(注1)		使用
环境
温度
(注3)		投光素线
(mm)		前端形状
(注1)		型号
FX-MR3FX-MR3－40～
＋70℃		约ø0.15中心
检测距离
7.5±0.5		ø0.125FX-MR3 FD-R33EG
FX-MR3 FD-EG31
约ø0.2ø0.175FX-MR3 FD-R34EG
约ø0.3ø0.25FX-MR3 FD-R32EG
FX-MR3 FD-EG30
约ø0.5ø0.5FX-MR3强韧
FD-R31G
FX-MR3强韧
FD-42G
FD-42GW
强韧
FD-32G
FD-32GX
FX-MR6－20～
＋60℃		约ø0.1中心
检测距离
7±0.5		ø0.125FX-MR6 FD-R33EG
FX-MR6 FD-EG31
约ø0.15ø0.175FX-MR6 FD-R34EG
约ø0.2ø0.25FX-MR6 FD-R32EG
FX-MR6 FD-EG30
约ø0.4ø0.5FX-MR6强韧
FD-R31G
FX-MR6强韧
FD-42G
FD-42GW
强韧
FD-32G
FD-32GX
(注1):透镜的外形尺寸图请参考尺寸图页面。
(注2):光点直径和检测距离和中心检测距离是使用适用放大器FX-500/FX-550系列时的值。
(注3):组合光纤的使用环境温度请参考各光纤页面。
・以下的标志表示兼具不折断(弯曲半径：R10mm、反复弯曲：180°)、可弯曲(弯曲半径：R4mm以下)性能的光纤。
强韧

尺寸图

  • 单位mm

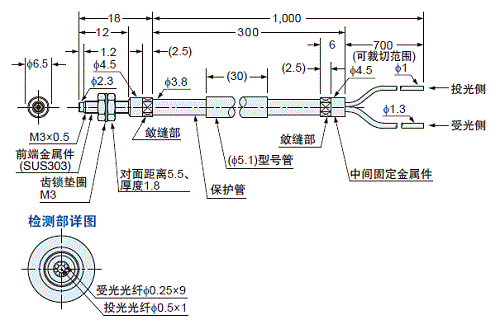

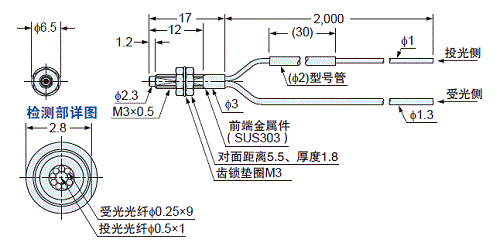

FD-32G

反射型・自由裁切

<FX-AT6 附带>

FD-32G

FD-32GX

反射型・自由裁切

<FX-AT6 附带>

FD-32GX

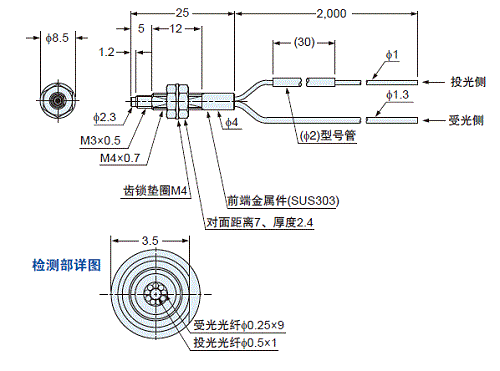

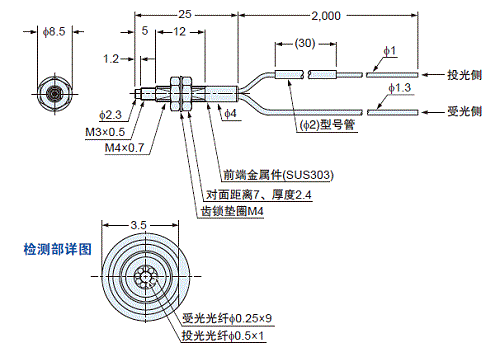

FD-42G

反射型・自由裁切

<FX-AT6 附带>

FD-42G

FD-42GW

反射型・自由裁切

<FX-AT6 附带>

FD-42GW

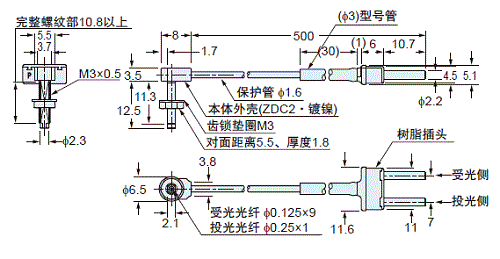

FD-EG30

反射型

FD-EG30

FD-EG31

反射型

FD-EG31

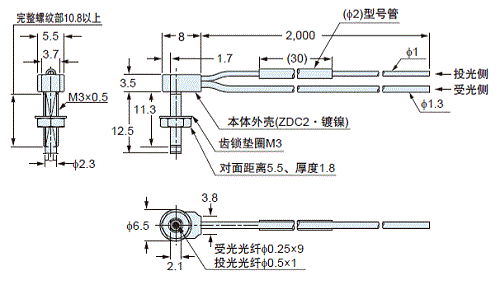

FD-R31G

反射型

FD-R31G

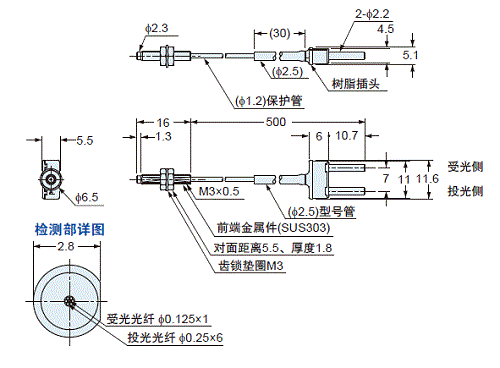

FD-R32EG
FD-R34EG

反射型

FD-R32EG FD-R34EG

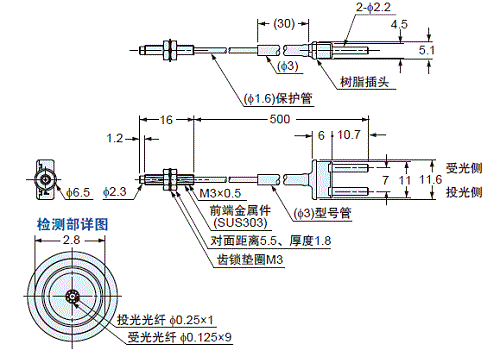

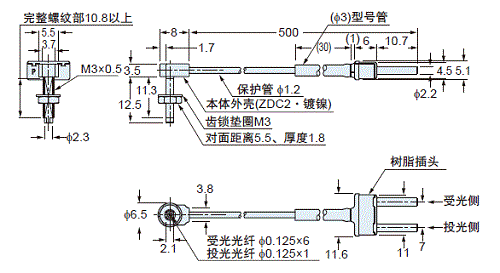

FD-R33EG

反射型

FD-R33EG

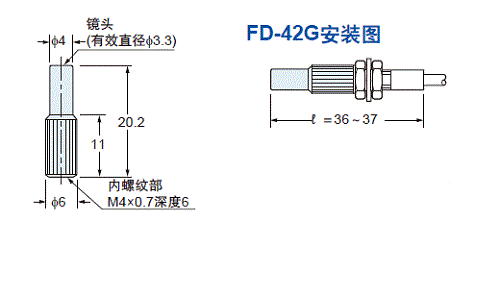

FX-MR1

极细光点透镜(另售)

FX-MR1
材质:
外壳..... 铝(黑色阳极氧化处理)
镜头..... 玻璃

(注1) ： 连接φ0.5mm的光点时，上图中的ℓ须在指定范围内。

FX-MR2

变焦透镜(另售)

FX-MR2
材质:
外壳..... 铝(黑色阳极氧化处理)
镜头..... 玻璃

FX-MR3

极细光点透镜(另售)

FX-MR3
材质：
外壳..... 铝(黑色阳极氧化处理)
镜头..... 玻璃

(注1) ： 插入光纤时，请一直插到最深处。

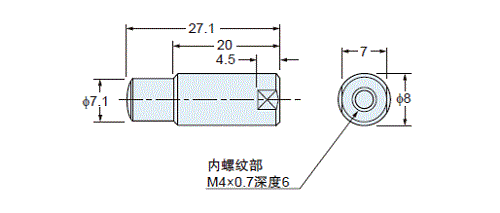

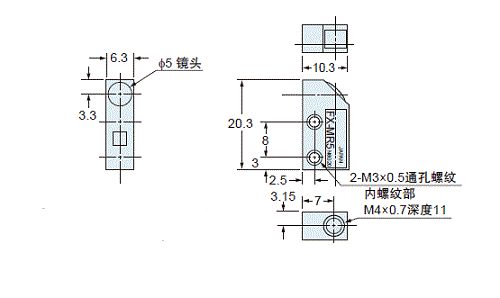

FX-MR5

变焦透镜(另售)

FX-MR5
材质:
外壳..... PBT(黑色)
镜头..... 玻璃

NT-FX-MR5(专用螺母)附带

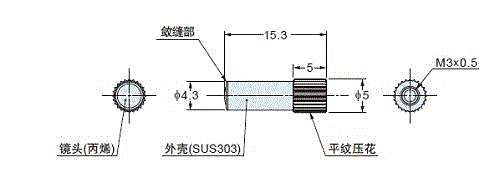

FX-MR6

极细光点透镜(另售)

FX-MR6
材质：
外壳..... 铝(黑色阳极氧化处理)
镜头..... 丙烯

(注1) ： 插入光纤时，请一直插到最深处。

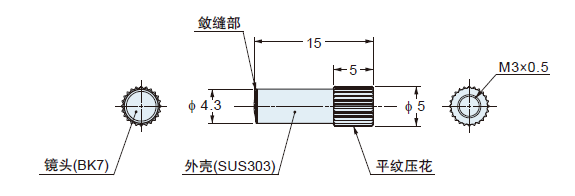

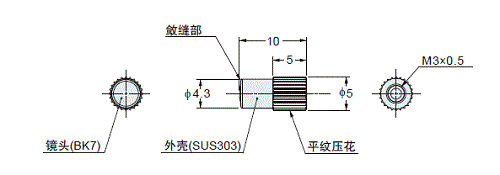

FX-MR7

极细光点透镜 (另售)

FX-MR7

FD-R31G／FD-R32EG／FD-R33EG／FD-R34EG 安装图

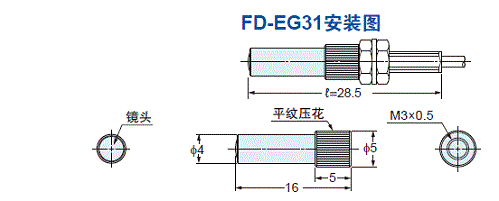

FD-EG30／FD-EG31 安装图

FD-32G 安装图

FD-32G 安装图

FX-MR8

变焦透镜 (另售)

FX-MR8

FD-R31G／FD-R32EG／FD-R33EG／FD-R34EG 安装图

FD-R31G／FD-R32EG／FD-R33EG／FD-R34EG 安装图

FD-EG30／FD-EG31 安装图

FD-EG30／FD-EG31 安装图

FD-32G 安装图

FD-32G 安装图

FX-MR9

平行光透镜 (另售)

FX-MR9

FD-R31G／FD-R32EG／FD-R33EG／FD-R34EG 安装图

FD-EG30／FD-EG31 安装图

FD-EG30／FD-EG31 安装图

FD-32G 安装图

FD-32G 安装图

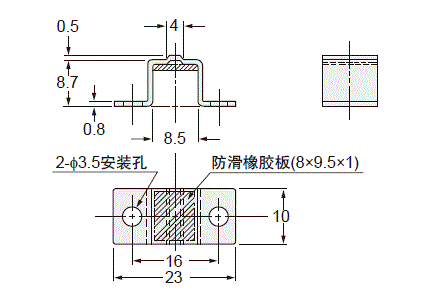

MS-EX3

FX-MR2用安装支架(FX-MR2附带)

MS-EX3
材质:黄铜(镀镍)
