所属类型: | 接近传感器 |
品 牌: | 松下 |
产 地: | 苏州 |
状 态: | 在产 |
特 点: | 最大工作距离的误差控制在±8%以内 温度特性达到±8%以内 超强防水·防油 |
行业No.1※的稳定检测
|
CE
已取得。
CE : 符合指令
GX-15型实现了最大动作距离8.0mm±8%的长距离型的添加。 |
对于新的安装支架[MS-GX6-1(另售)],1颗M3螺丝就可以对传感器进行安装。同时,紧贴安装,能够节省电缆。 |
实现行业最长的稳定检测范围。安装也非常简单。
※使用标准检测物体 |
对检测灵敏度进行极细致的调整和控制,以降低每件产品的差异和检测误差。减少多台使用以及更换时调整位置的人工和时间。
|
对检测部的线圈、铁心等零部件以及设计进行了彻底的改良,实现了优异的温度特性。无论什么时间段、什么季节都能进行稳定检测。
新方式的整体成型法,通过了耐冲击10,000m/s2(约1,000G、X,Y和Z方向各3次)和耐振动10~500Hz(双振幅3mm、X,Y和Z方向各2小时)2项耐久性试验。
而且,抗脉冲干扰性能也比以往产品提高了3倍左右。
新方式的整体成型法,提高了环境适应性能。
|
开发出可视范围广的棱镜。 |
将金属插片插入安装孔。
避免过紧而损坏传感器。
|
|
将GX-□6/□8型的导体截面积增大了约1倍。 导线的压接或转接更方便,并且提高了压接部的抗拉强度。 |
|
|
|
|
|
|
|
(注1): | 最大工作距离是指使用标准检测物体时的最大可检测距离。 稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。 |
---|---|
(注2): | 型号中加注“I”的机型为异频型。 |
(注1): | 最大工作距离是指使用标准检测物体时的最大可检测距离。 稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。 |
---|---|
(注2): | 型号中加注“I”的机型为异频型。 |
种类 | 形状 (mm) | 检测距离 (注1) | 型号 (注2) | 输出 | 输出动作 | |
---|---|---|---|---|---|---|
NPN 输出型 | 正面 检测 | 最大工作距离: 4.0mm 稳定检测范围: 0~3.3mm | GX-F12A | NPN开路集电极晶体管 | 接近时ON | |
GX-F12AI | ||||||
GX-F12B | 离开时ON | |||||
GX-F12BI | ||||||
顶端 检测 | GX-H12A | 接近时ON | ||||
GX-H12AI | ||||||
GX-H12B | 离开时ON | |||||
GX-H12BI | ||||||
PNP 输出型 | 正面 检测 | GX-F12A-P | PNP开路集电极晶体管 | 接近时ON | ||
GX-F12AI-P | ||||||
GX-F12B-P | 离开时ON | |||||
GX-F12BI-P | ||||||
顶端 检测 | GX-H12A-P | 接近时ON | ||||
GX-H12AI-P | ||||||
GX-H12B-P | 离开时ON | |||||
GX-H12BI-P |
(注1): | 最大工作距离是指使用标准检测物体时的最大可检测距离。 稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。 |
---|---|
(注2): | 型号中加注“I”的机型为异频型。 |
种类 | 形状 (mm) | 检测距离 (注1) | 型号 (注2) | 输出 | 输出动作 | |
---|---|---|---|---|---|---|
NPN 输出型 | 正面 检测 | 最大工作距离: 5.0mm 稳定检测范围: 0~4.2mm | GX-F15A | NPN开路集电极晶体管 | 接近时ON | |
GX-F15AI | ||||||
GX-F15B | 离开时ON | |||||
GX-F15BI | ||||||
顶端 检测 | GX-H15A | 接近时ON | ||||
GX-H15AI | ||||||
GX-H15B | 离开时ON | |||||
GX-H15BI | ||||||
PNP 输出型 | 正面 检测 | GX-F15A-P | PNP开路集电极晶体管 | 接近时ON | ||
GX-F15AI-P | ||||||
GX-F15B-P | 离开时ON | |||||
GX-F15BI-P | ||||||
顶端 检测 | GX-H15A-P | 接近时ON | ||||
GX-H15AI-P | ||||||
GX-H15B-P | 离开时ON | |||||
GX-H15BI-P |
(注1): | 最大工作距离是指使用标准检测物体时的最大可检测距离。 稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。 |
---|---|
(注2): | 型号中加注“I”的机型为异频型。 |
种类 | 形状 (mm) | 检测距离 (注1) | 型号 (注2) | 输出 | 输出动作 | |
---|---|---|---|---|---|---|
NPN 输出型 | 正面 检测 | 最大工作距离: 8.0mm 稳定检测范围: 0~6.7mm | GX-FL15A | NPN开路集电极晶体管 | 接近时ON | |
GX-FL15AI | ||||||
GX-FL15B | 离开时ON | |||||
GX-FL15BI | ||||||
顶端 检测 | GX-HL15A | 接近时ON | ||||
GX-HL15AI | ||||||
GX-HL15B | 离开时ON | |||||
GX-HL15BI | ||||||
PNP 输出型 | 正面 检测 | GX-FL15A-P | PNP开路集电极晶体管 | 接近时ON | ||
GX-FL15AI-P | ||||||
GX-FL15B-P | 离开时ON | |||||
GX-FL15BI-P | ||||||
顶端 检测 | GX-HL15A-P | 接近时ON | ||||
GX-HL15AI-P | ||||||
GX-HL15B-P | 离开时ON | |||||
GX-HL15BI-P |
(注1): | 最大工作距离是指使用标准检测物体时的最大可检测距离。 稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。 |
---|---|
(注2): | 型号中加注“I”的机型为异频型。 |
备有5m电缆长度型(标准为1m)及耐弯曲电缆型(5m电缆长度型除外)。
但长距离型中未配备。
・型号一览
种类 | NPN输出型 | PNP输出型 | |||
型 号 (注2) | 正面ON | GX- F6A(I) | GX- F6B(I) | GX- F6A(I)-P | GX- F6B(I)-P |
顶端ON | GX- H6A(I) | GX- H6B(I) | GX- H6A(I)-P | GX- H6B(I)-P | |
最大工作距离 (注3) | 1.6mm±8% | ||||
稳定检测范围 (注3) | 0〜1.3mm | ||||
标准检测物体 | 铁12×12×t1mm | ||||
符合的标准和认证 | CE标志(EMC指令、RoHS指令) | ||||
应差 (滞后现象) | 工作距离的20%以下(使用标准检测物体) | ||||
重复精度 | 检测轴轴向、与检测轴垂直方向: 0.04mm以下 | ||||
电源电压 | 12〜24V DC +10/-15% 脉动P-P10%以下 | ||||
消耗电流 | 15mA以下 | ||||
输出 | NPN开路集电极晶体管 ・最大流入电流:100mA ・外加电压:30V DC以下(输出-0V之间) ・剩余电压:2V以下(流入电流100mA时) | PNP开路集电极晶体管 ・最大流出电流:100mA ・外加电压:30V DC以下(输出-+V之间) ・剩余电压:2V以下(流出电流100mA时) | |||
输出动作 | 接近时ON | 离开时ON | 接近时ON | 离开时ON | |
最大反应频率 | 400Hz | ||||
工作状态指示灯 | 橙色LED(输出ON时亮起) | ||||
环 境 性 能 | 保护构造 | IP68(IEC)、IP68G (注4)(注5) | |||
使用环境温度 | -25〜+70℃、存储时:-40〜+85℃ | ||||
使用环境湿度 | 35〜85%RH、存储时:35〜95%RH | ||||
耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||
绝缘电阻 | 所有电源连接端子与外壳之间,50MΩ以上,基于DC500V的高阻表 | ||||
耐振动 | 频率10〜500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | ||||
耐冲击 | 频率10,000m/s2(约1,000G) X,Y和Z方向各3次 | ||||
检测 距离 的 变动 | 温度 特性 | 使用环境温度范围内,+23℃时检测距离的±8%以内 | |||
电压 特性 | 使用电源电压的+10%/-15%波动时,±2%以内 | ||||
材质 | 本体:PBT、指示灯部:聚酯 | ||||
电缆 | 截面积为0.15mm2 的3芯耐油•耐冷热橡皮电缆,长1m | ||||
电缆延长 | 0.3mm2以上的电缆全长可延长至100m | ||||
重量(本体重量) | 正面ON型:约15g、顶端ON型:约15g |
(注1):无指定的测量条件为使用环境温度=+23℃。
(注2):型号中加注“I”的机型为异频型。型号末尾带有“- P”的机型为PNP输出型。
(注3):最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4):本公司的IP68试验方法
1. 将传感器置于0℃水的水面下0m处30分钟,然后立即在+70℃水的水面下0m处放置30分钟。
2. 第1项中所述的热冲击试验为1个周期,进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过1~3项试验后,应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(注5):若用于切削油飞溅的环境中,可能会因油中所含的添加物等而使产品老化,请事先确认后再使用。
种类 | NPN输出型 | PNP输出型 | |||
型 号 (注2) | 正面ON | GX- F8A(I) | GX- F8B(I) | GX- F8A(I)-P | GX- F8B(I)-P |
顶端ON | GX- H8A(I) | GX- H8B(I) | GX- H8A(I)-P | GX- H8B(I)-P | |
最大工作距离 (注3) | 2.5mm±8% | ||||
稳定检测范围 (注3) | 0〜2.1mm | ||||
标准检测物体 | 铁15×15×t1mm | ||||
符合的标准和认证 | CE标志(EMC指令、RoHS指令) | ||||
应差 (滞后现象) | 工作距离的20%以下(使用标准检测物体) | ||||
重复精度 | 检测轴轴向、与检测轴垂直方向: 0.04mm以下 | ||||
电源电压 | 12〜24V DC +10/-15% 脉动P-P10%以下 | ||||
消耗电流 | 15mA以下 | ||||
输出 | NPN开路集电极晶体管 ・最大流入电流:100mA ・外加电压:30V DC以下(输出-0V之间) ・剩余电压:2V以下(流入电流100mA时) 0.4V以下(流入电流16mA时) | PNP开路集电极晶体管 ・最大流出电流:100mA ・外加电压:30V DC以下(输出-+V之间) ・剩余电压:2V以下(流出电流100mA时) 0.4V以下(流出电流16mA时) | |||
输出动作 | 接近时ON | 离开时ON | 接近时ON | 离开时ON | |
最大反应频率 | 500Hz | ||||
工作状态指示灯 | 橙色LED(输出ON时亮起) | ||||
环 境 性 能 | 保护构造 | IP68(IEC)、IP68G (注4)(注5) | |||
使用环境温度 | -25〜+70℃、存储时:-40〜+85℃ | ||||
使用环境湿度 | 35〜85%RH、存储时:35〜95%RH | ||||
耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||
绝缘电阻 | 所有电源连接端子与外壳之间,50MΩ以上,基于DC500V的高阻表 | ||||
耐振动 | 频率10〜500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | ||||
耐冲击 | 频率10,000m/s2(约1,000G) X,Y和Z方向各3次 | ||||
检测 距离 的 变动 | 温度 特性 | 使用环境温度范围内,+23℃时检测距离的±8%以内 | |||
电压 特性 | 使用电源电压的+10%/-15%波动时,±2%以内 | ||||
材质 | 本体:PBT、指示灯部:聚酯 | ||||
电缆 | 0.15mm2 的3芯耐油•耐冷热橡皮电缆,长1m | ||||
电缆延长 | 0.3mm2以上的电缆全长可延长至100m | ||||
重量(本体重量) | 正面ON型:约15g、顶端ON型:约20g |
(注1):无指定的测量条件为使用环境温度=+23℃。
(注2):型号中加注“I”的机型为异频型。型号末尾带有“- P”的机种为PNP输出型。
(注3):最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4):本公司的IP68试验方法
1. 将传感器置于0℃水的水面下0m处30分钟,然后立即在+70℃水的水面下0m处放置30分钟。
2. 第1项中所述的热冲击试验为1个周期,进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过1~3项试验后,应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(注5):若用于切削油飞溅的环境中,可能会因油中所含的添加物等而使产品老化,请事先确认后再使用。
种类 | NPN输出型 | PNP输出型 | |||
型 号 (注2) | 正面ON | GX- F12A(I) | GX- F12B(I) | GX- F12A(I)-P | GX- F12B(I)-P |
顶端ON | GX- H12A(I) | GX- H12B(I) | GX- H12A(I)-P | GX- H12B(I)-P | |
最大工作距离 (注3) | 4.0mm±8% | ||||
稳定检测范围 (注3) | 0〜3.3mm | ||||
标准检测物体 | 铁20×20×t1mm | ||||
符合的标准和认证 | CE标志(EMC指令、RoHS指令) | ||||
应差 (滞后现象) | 工作距离的20%以下(使用标准检测物体) | ||||
重复精度 | 检测轴轴向、与检测轴垂直方向:0.04mm以下 | ||||
电源电压 | 12〜24V DC +10/-15% 脉动P-P10%以下 | ||||
消耗电流 | 15mA以下 | ||||
输出 | NPN开路集电极晶体管 ・最大流入电流:100mA ・外加电压:30V DC以下(输出-0V之间) ・剩余电压:2V以下(流入电流100mA时) 0.4V以下(流入电流16mA时) | PNP开路集电极晶体管 ・最大流出电流:100mA ・外加电压:30V DC以下(输出-+V之间) ・剩余电压:2V以下(流出电流100mA时) 0.4V以下(流出电流16mA时) | |||
输出动作 | 接近时ON | 离开时ON | 接近时ON | 离开时ON | |
最大反应频率 | 500Hz | ||||
工作状态指示灯 | 橙色LED(输出ON时亮起) | ||||
环 境 性 能 | 保护构造 | IP68(IEC)、IP68G (注4)(注5) | |||
使用环境温度 | -25〜+70℃、存储时:-40〜+85℃ | ||||
使用环境湿度 | 35〜85%RH、存储时:35〜95%RH | ||||
耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||
绝缘电阻 | 所有电源连接端子与外壳之间,50MΩ以上,基于DC500V的高阻表 | ||||
耐振动 | 频率10〜500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | ||||
耐冲击 | 频率10,000m/s2(约1,000G) X,Y和Z方向各3次 | ||||
检测 距离 的 变动 | 温度 特性 | 使用环境温度范围内,+23℃时检测距离的±8%以内 | |||
电压 特性 | 使用电源电压的+10%/-15%波动时,±2%以内 | ||||
材质 | 本体:PBT、指示灯部:聚酯 | ||||
电缆 | 0.15mm2 的3芯耐油•耐冷热橡皮电缆,长1m | ||||
电缆延长 | 0.3mm2以上的电缆全长可延长至100m | ||||
重量(本体重量) | 正面ON型:约20g、顶端ON型:约20g |
(注1):无指定的测量条件为使用环境温度=+23℃。
(注2):型号中加注“I”的机型为异频型。型号末尾带有“- P”的机种为PNP输出型。
(注3):最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4):本公司的IP68试验方法
1. 将传感器置于0℃水的水面下0m处30分钟,然后立即在+70℃水的水面下0m处放置30分钟。
2. 第1项中所述的热冲击试验为1个周期,进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过1~3项试验后,应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(注5):若用于切削油飞溅的环境中,可能会因油中所含的添加物等而使产品老化,请事先确认后再使用。
种类 | NPN输出型 | PNP输出型 | |||
型 号 (注2) | 正面ON | GX- F15A(I) | GX- F15B(I) | GX- F15A(I)-P | GX- F15B(I)-P |
顶端ON | GX- H15A(I) | GX- H15B(I) | GX- H15A(I)-P | GX- H15B(I)-P | |
最大工作距离 (注3) | 5.0mm±8% | ||||
稳定检测范围 (注3) | 0〜4.2mm | ||||
标准检测物体 | 铁20×20×t1mm | ||||
符合的标准和认证 | CE标志(EMC指令、RoHS指令) | ||||
应差 (滞后现象) | 工作距离的20%以下(使用标准检测物体) | ||||
重复精度 | 检测轴轴向、与检测轴垂直方向:0.04mm以下 | ||||
电源电压 | 12〜24V DC +10/-15% 脉动P-P10%以下 | ||||
消耗电流 | 15mA以下 | ||||
输出 | NPN开路集电极晶体管 ・最大流入电流:100mA ・外加电压:30V DC以下(输出-0V之间) ・剩余电压:2V以下(流入电流100mA时) | PNP开路集电极晶体管 ・最大流出电流:100mA ・外加电压:30V DC以下(输出-+V之间) ・剩余电压:2V以下(流出电流100mA时) | |||
输出动作 | 接近时ON | 离开时ON | 接近时ON | 离开时ON | |
最大反应频率 | 250Hz | ||||
工作状态指示灯 | 橙色LED(输出ON时亮起) | ||||
环 境 性 能 | 保护构造 | IP68(IEC)、IP68G (注4)(注5) | |||
使用环境温度 | -25〜+70℃、存储时:-40〜+85℃ | ||||
使用环境湿度 | 35〜85%RH、存储时:35〜95%RH | ||||
耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||
绝缘电阻 | 所有电源连接端子与外壳之间,50MΩ以上,基于DC500V的高阻表 | ||||
耐振动 | 频率10〜500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | ||||
耐冲击 | 频率10,000m/s2(约1,000G) X,Y和Z方向各3次 | ||||
检测 距离 的 变动 | 温度 特性 | 使用环境温度范围内,+23℃时检测距离的±8%以内 | |||
电压 特性 | 使用电源电压的+10%/-15%波动时,±2%以内 | ||||
材质 | 本体:PBT、指示灯部:聚酯 | ||||
电缆 | 0.15mm2 的3芯耐油•耐冷热橡皮电缆,长1m | ||||
重量(本体重量) | 约20g |
(注1):无指定的测量条件为使用环境温度=+23℃。
(注2):型号中加注“I”的机型为异频型。型号末尾带有“- P”的机种为PNP输出型。
(注3):最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4):本公司的IP68试验方法
1. 将传感器置于0℃水的水面下0m处30分钟,然后立即在+70℃水的水面下0m处放置30分钟。
2. 第1项中所述的热冲击试验为1个周期,进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过1~3项试验后,应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(注5):若用于切削油飞溅的环境中,可能会因油中所含的添加物等而使产品老化,请事先确认后再使用。
种类 | 长距离 | ||||
NPN输出型 | PNP输出型 | ||||
型 号 (注2) | 正面ON | GX- FL15A(I) | GX- FL15B(I) | GX- FL15A(I)-P | GX- FL15B(I)-P |
顶端ON | GX- HL15A(I) | GX- HL15B(I) | GX- HL15A(I)-P | GX- HL15B(I)-P | |
最大工作距离 (注3) | 8.0mm±8%(注4) | ||||
稳定检测范围 (注3) | 0〜6.7mm(注4) | ||||
标准检测物体 | 铁30×30×t1mm | ||||
符合的标准和认证 | CE标志(EMC指令、RoHS指令) | ||||
应差 (滞后现象) | 工作距离的20%以下(使用标准检测物体) | ||||
重复精度 | 检测轴轴向、与检测轴垂直方向:0.04mm以下 | ||||
电源电压 | 12〜24V DC +10/-15% 脉动P-P10%以下 | ||||
消耗电流 | 15mA以下 | ||||
输出 | NPN开路集电极晶体管 ・最大流入电流:100mA ・外加电压:30V DC以下(输出-0V之间) ・剩余电压:2V以下(流入电流100mA时) | PNP开路集电极晶体管 ・最大流出电流:100mA ・外加电压:30V DC以下(输出-+V之间) ・剩余电压:2V以下(流出电流100mA时) | |||
输出动作 | 接近时ON | 离开时ON | 接近时ON | 离开时ON | |
最大反应频率 | 150Hz(注4) | ||||
工作状态指示灯 | 橙色LED(输出ON时亮起) | ||||
环 境 性 能 | 保护构造 | IP68(IEC)、IP68G (注5)(注6) | |||
使用环境温度 | -25〜+70℃、存储时:-40〜+85℃ | ||||
使用环境湿度 | 35〜85%RH、存储时:35〜95%RH | ||||
耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||||
绝缘电阻 | 所有电源连接端子与外壳之间,50MΩ以上,基于DC500V的高阻表 | ||||
耐振动 | 频率10〜500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时 | ||||
耐冲击 | 频率10,000m/s2(约1,000G) X,Y和Z方向各3次 | ||||
检测 距离 的 变动 | 温度 特性 | 使用环境温度范围内,+23℃时检测距离的±8%以内 | |||
电压 特性 | 使用电源电压的+10%/-15%波动时,±2%以内 | ||||
材质 | 本体:PBT、指示灯部:聚酯 | ||||
电缆 | 0.15mm2 的3芯耐油•耐冷热橡皮电缆,长1m | ||||
重量(本体重量) | 约20g |
(注1):无指定时的测量条件为使用环境温度=+23℃。
(注2):型号中加注“I”的机型为异频型。型号末尾带有“- P”的机种为PNP输出型。
(注3):最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4):安装在绝缘体上时。安装到铁板或不锈钢等上时,请将另售的铝片(MS-A15□)置于传感器与安装板之间使用。
(注5):本公司的IP68试验方法
1. 将传感器置于0℃水的水面下0m处30分钟,然后立即在+70℃水的水面下0m处放置30分钟。
2. 第1项中所述的热冲击试验为1个周期,进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过1~3项试验后,应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(注6):若用于切削油飞溅的环境中,可能会因油中所含的添加物等而使产品老化,请事先确认后再使用。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
品名 | 型号 | 内容 | |
---|---|---|---|

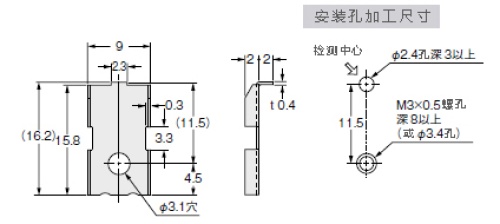

传感器 安装支架 | MS-GX6-1 | GX-6型用安装支架(推荐品)。 能紧贴传感器安装,可实现省空间化。 | |
MS-GL6-1 | GX-6型用安装支架。 GL系列的GL-6型用安装支架可使用GX-6型。 MS-GL6-2 可用GL-6型替换。 | ||
MS-GL6-2 | |||
MS-GXL8-4 | GX-8型用安装支架 | ||
MS-GXL15 | GX-15型用安装支架 | ||

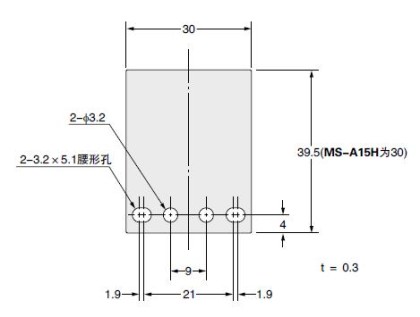

铝片 | MS-A15F | GX-FL15□用 | 安装在铁板或不锈钢上等时使用。 |
MS-A15H | GX-HL15□用 |
|
|
| |||||||||
|
|
|
输入、输出电路图
|
符号・・・ | D1:反向电源极性保护二极管 |
---|---|
D2:输出逆接保护用二极管 | |
ZD:电涌吸收齐纳二极管 | |
Tr:NPN输出晶体管 |
|
|
符号・・・ | D1:反向电源极性保护二极管 |
---|---|
D2:输出逆接保护用二极管 | |
ZD:电涌吸收齐纳二极管 | |
Tr:PNP输出晶体管 |
|

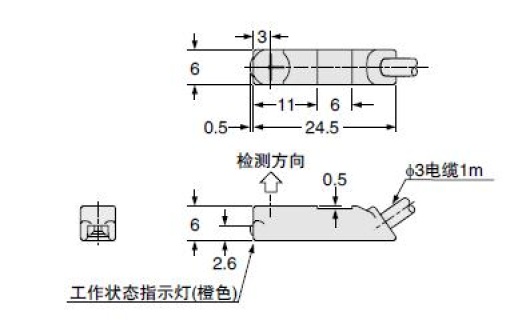

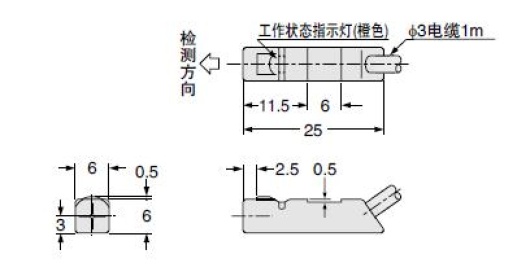

GX-6型

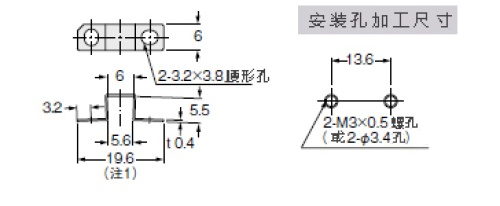

使用<MS-GX6-1(另售·推荐品)时>
[1] 如右图所示将传感器插入支架。 |
<使用MS-GL6-1(另售)/MS-GL6-2(另售)时>

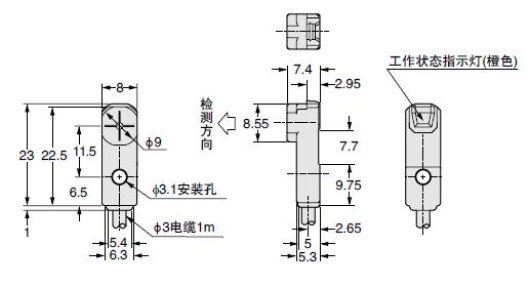

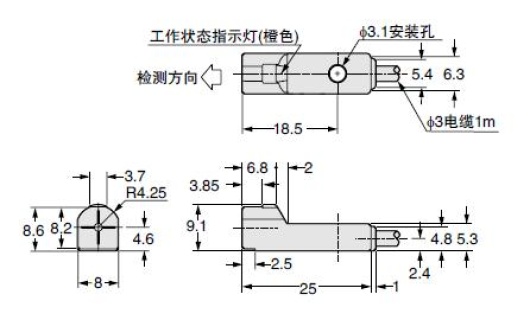

GX-8型
| (注1):安装螺钉和产品之间请勿使用弹簧垫。 |

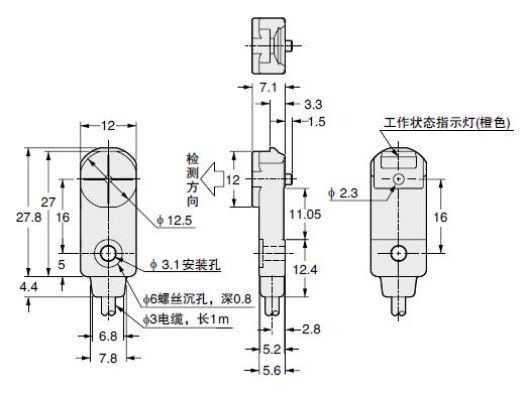

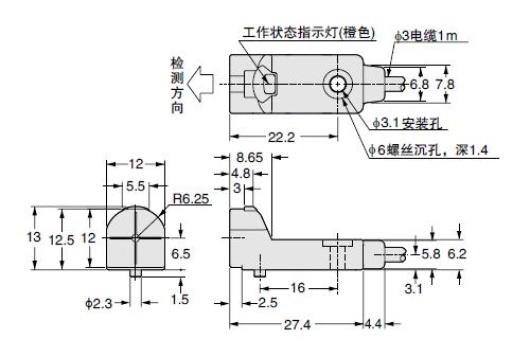

GX-12型
| (注1):安装螺钉和产品之间请勿使用弹簧垫。 |

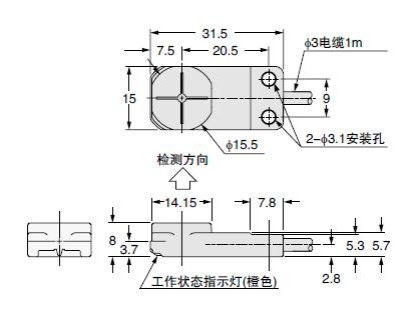

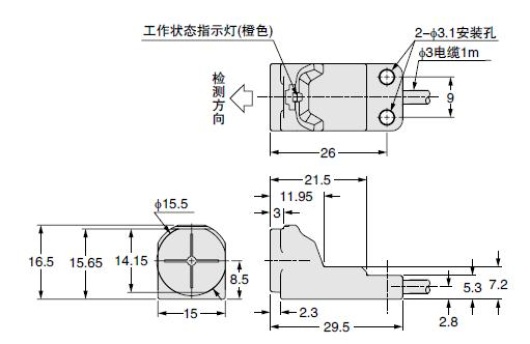

GX-15型
| (注1):安装螺钉和产品之间请勿使用弹簧垫。 |
GX-F6 型 | GX-F8 型 | GX-F12 型 | GX-F15 型 | GX-FL15 型 | |
---|---|---|---|---|---|
A | 6mm(注1) | 7.4mm | 7.1mm | 8mm | 8mm(注2) |
B | 8mm | 8mm | 20mm | 20mm | 30mm |
C | 3mm | 3mm | 7mm | 7mm | 10mm |
(注1): | 使用MS-GX6-1(另售·推荐品)时包括支架的厚度在内,厚达6.4mm。 |
---|---|
(注2): | GX-FL15型请安装在绝缘体上。安装到铁板或不锈钢等上时,请 使用另售的铝片MS-A15F。 |
顶端检测型
GX-H6 型 | GX-H8 型 | GX-H12 型 | GX-H15 型 | GX-HL15 型 | |
---|---|---|---|---|---|
D | 3mm | 4mm | 7mm | 6mm | 12mm |
E | 10mm | 10mm | 20mm | 20mm | 30mm |
F | 2mm | 3mm | 3mm | 0mm | 10mm(注1) |
G | 2mm | 3mm | 3mm | 3mm | 10mm |
(注1): | 将GX-HL15型安装到绝缘体上时,或使用另售的铝片MS-A15H时,为0mm。 |
---|
H(mm) | J(mm) | ||
---|---|---|---|
GX-F6 GX-H6 型 | “I”型和非“I” 型 | 0(注2) | 15 |
“I”型和 非“I”型之间 | 13 | 25 | |
GX-F8 GX-H8 型 | “I”型和非“I” 型 | 0(注2) | 15 |
“I”型和 非“I”型之间 | 20 | 35 | |
GX-F12 GX-H12 型 | “I”型和非“I” 型 | 0(注2) | 25 |
“I”型和 非“I”型之间 | 25 | 50 | |
GX-F15 GX-H15 型 | “I”型和非“I” 型 | 0(注2) | 25 |
“I”型和 非“I”型之间 | 45 | 70 | |
GX-FL15 GX-HL15 型 | “I”型和非“I” 型 | 0(注2) | 25 |
“I”型和 非“I”型之间 | 110 | 170 |
正面检测型
顶端检测型
(注1): | “I”型为异频型。 |
---|---|
(注2): | 最多可紧贴安装2台传感器。 3台以上等间距排列安装时,请将 “I”型和非“I”型交互排列,H尺寸至少应取下列数值。 GX-F6/H6型:3.5mm GX-F8/H8型:6mm GX-F12/H12型:6.5mm GX-F15/H15型:15mm GX-FL15/HL15型:47.5mm |
修正系数表
GX-F6 GX-H6 型 | GX-F8 GX-H8 型 | GX-F12 GX-H12 型 | GX-F15 GX-H15 型 | GX-FL15 型 | GX-HL15 型 | |
---|---|---|---|---|---|---|
铁板 | 1 | 1 | 1 | 1 | 1 | 1 |
不锈钢 (SUS304) | 約0.76 | 約0.76 | 約0.79 | 約0.68 | 約0.70 | 約0.76 |
黄銅 | 約0.50 | 約0.50 | 約0.56 | 約0.47 | 約0.45 | 約0.50 |
鋁 | 約0.48 | 約0.48 | 約0.53 | 約0.45 | 約0.43 | 約0.48 |
