系列详情

GX-100 圆柱形接近传感器

所属类型：	接近传感器
品牌：	松下
产地：	苏州
状态：	在产
特点：	外观新颖，易安装,新增长距离型，产品阵容更加充实！

环视可见

CE 已取得。

特点

外观新颖，安装简易

产品种类齐全
类型：单倍距离型、2倍距离型、屏蔽型、非屏蔽型
尺寸：M8、M12、M18、M30

末端透明盖设计，使得内部橙色指示灯可将末端照亮，扩大可视角度，环视可见。
金属外壳，构造坚固，耐久使用，高性价比。
保护构造IP67。

用途

确认铝制托板通过

由于是长距离检测，能可靠地检测铝制托板。

机床刀具的定位

可通过检测挡板来确定加工孔的深度。

检测金属工件通过

种类

单倍距离型

种类	检测距离 (注1)		型号	电源电压	输出	输出动作
种类	最大工作距离	稳定检测范围	型号	电源电压	输出	输出动作
单倍距离屏蔽	1.5mm±10%	0～1.2mm	GX-108MA	12～24V DC ±10%	NPN开路集电极晶体管	接近时ON
	1.5mm±10%	0～1.2mm	GX-108MB			离开时ON
	2mm±10%	0～1.6mm	GX-112MA			接近时ON
	2mm±10%	0～1.6mm	GX-112MB			离开时ON
	5mm±10%	0～4mm	GX-118MA			接近时ON
	5mm±10%	0～4mm	GX-118MB			离开时ON
	10mm±10%	0～8mm	GX-130MA			接近时ON
	10mm±10%	0～8mm	GX-130MB			离开时ON
单倍距离非屏蔽	2mm±10%	0～1.6mm	GX-108MLA			接近时ON
	2mm±10%	0～1.6mm	GX-108MLB			离开时ON
	4mm±10%	0～3.2mm	GX-112MLA			接近时ON
	4mm±10%	0～3.2mm	GX-112MLB			离开时ON
	8mm±10%	0～6.4mm	GX-118MLA			接近时ON
	8mm±10%	0～6.4mm	GX-118MLB			离开时ON
	15mm±10%	0～12mm	GX-130MLA			接近时ON
	15mm±10%	0～12mm	GX-130MLB			离开时ON
单倍距离屏蔽	1.5mm±10%	0～1.2mm	GX-108MA-P	12～24V DC ±10%	PNP开路集电极晶体管	接近时ON
	1.5mm±10%	0～1.2mm	GX-108MB-P			离开时ON
	2mm±10%	0～1.6mm	GX-112MA-P			接近时ON
	2mm±10%	0～1.6mm	GX-112MB-P			离开时ON
	5mm±10%	0～4mm	GX-118MA-P			接近时ON
	5mm±10%	0～4mm	GX-118MB-P			离开时ON
	10mm±10%	0～8mm	GX-130MA-P			接近时ON
	10mm±10%	0～8mm	GX-130MB-P			离开时ON
单倍距离非屏蔽	2mm±10%	0～1.6mm	GX-108MLA-P			接近时ON
	2mm±10%	0～1.6mm	GX-108MLB-P			离开时ON
	4mm±10%	0～3.2mm	GX-112MLA-P			接近时ON
	4mm±10%	0～3.2mm	GX-112MLB-P			离开时ON
	8mm±10%	0～6.4mm	GX-118MLA-P			接近时ON
	8mm±10%	0～6.4mm	GX-118MLB-P			离开时ON
	15mm±10%	0～12mm	GX-130MLA-P			接近时ON
	15mm±10%	0～12mm	GX-130MLB-P			离开时ON

(注1)：	最大工作距离为传感器可检测标准检测物体的最大距离。稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。

2倍距离型

种类	检测距离 (注1)		型号	电源电压	输出	输出动作
种类	最大工作距离	稳定检测范围	型号	电源电压	输出	输出动作
2倍距离屏蔽	2mm±10%	0～1.6mm	GX-108MKA	12～24V DC ±10%	NPN开路集电极晶体管	接近时ON
	2mm±10%	0～1.6mm	GX-108MKB			离开时ON
	4mm±10%	0～3.2mm	GX-112MKA			接近时ON
	4mm±10%	0～3.2mm	GX-112MKB			离开时ON
	8mm±10%	0～6.4mm	GX-118MKA			接近时ON
	8mm±10%	0～6.4mm	GX-118MKB			离开时ON
	15mm±10%	0～12mm	GX-130MKA			接近时ON
	15mm±10%	0～12mm	GX-130MKB			离开时ON
2倍距离非屏蔽	4mm±10%	0～3.2mm	GX-108MLKA			接近时ON
	4mm±10%	0～3.2mm	GX-108MLKB			离开时ON
	8mm±10%	0～6.4mm	GX-112MLKA			接近时ON
	8mm±10%	0～6.4mm	GX-112MLKB			离开时ON
	16mm±10%	0～12.8mm	GX-118MLKA			接近时ON
	16mm±10%	0～12.8mm	GX-118MLKB			离开时ON
	30mm±10%	0～24mm	GX-130MLKA			接近时ON
	30mm±10%	0～24mm	GX-130MLKB			离开时ON
2倍距离屏蔽	2mm±10%	0～1.6mm	GX-108MKA-P		PNP开路集电极晶体管	接近时ON
	2mm±10%	0～1.6mm	GX-108MKB-P			离开时ON
	4mm±10%	0～3.2mm	GX-112MKA-P			接近时ON
	4mm±10%	0～3.2mm	GX-112MKB-P			离开时ON
	8mm±10%	0～6.4mm	GX-118MKA-P			接近时ON
	8mm±10%	0～6.4mm	GX-118MKB-P			离开时ON
	15mm±10%	0～12mm	GX-130MKA-P			接近时ON
	15mm±10%	0～12mm	GX-130MKB-P			离开时ON
2倍距离非屏蔽	4mm±10%	0～3.2mm	GX-108MLKA-P			接近时ON
	4mm±10%	0～3.2mm	GX-108MLKB-P			离开时ON
	8mm±10%	0～6.4mm	GX-112MLKA-P			接近时ON
	8mm±10%	0～6.4mm	GX-112MLKB-P			离开时ON
	16mm±10%	0～12.8mm	GX-118MLKA-P			接近时ON
	16mm±10%	0～12.8mm	GX-118MLKB-P			离开时ON
	30mm±10%	0～24mm	GX-130MLKA-P			接近时ON
	30mm±10%	0～24mm	GX-130MLKB-P			离开时ON

(注1)：	最大工作距离为传感器可检测标准检测物体的最大距离。稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。

规格

单倍距离型

类型		单倍距离屏蔽型
型号	接近时ON	GX-108MA	GX-112MA	GX-118MA	GX-130MA
	接近时ON	GX-108MA-P	GX-112MA-P	GX-118MA-P	GX-130MA-P
	离开时ON	GX-108MB	GX-112MB	GX-118MB	GX-130MB
	离开时ON	GX-108MB-P	GX-112MB-P	GX-118MB-P	GX-130MB-P
最大工作距离(注2)		1.5mm±10%	2mm±10%	5mm±10%	10mm±10%
稳定检测范围(注2)		0mm~1.2mm	0mm~1.6mm	0mm~4mm	0mm~8mm
标准检测物体		铁板8mm×8mm×t1mm	铁板12mm×12mm×t1mm	铁板18mm×18mm×t1mm	铁板30mm×30mm×t1mm
CE标志适用的指令		EMC指令、RoHS指令
应差		工作距离的20%以下(使用标准检测物)
重复精度		工作距离的5％以下
电源电压		12V～24V DC±10%，脉动P-P10%以下
消耗电流		15mA以下			20mA以下
输出		<NPN输出> NPN开路集电极晶体管 • 最大流入电流： 100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下 <PNP输出> PNP开路集电极晶体管 • 最大源电流：100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下
最大反应频率		2kHz	1.5kHz	1kHz	0.5kHz
工作状态指示灯		橙色LED指示灯(输出ON时亮起)
环境性能	保护构造	IP67(IEC)
	使用环境温度	使用温度-25℃～+70℃，储存时：-40℃～+80℃
	使用环境湿度	85%RH以下(使用环境温度为+70℃时)
	耐电压	在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟
	绝缘电阻	所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表
	耐振动	在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时
	耐冲击	在X、Y和Z各方向上可承受加速度为500m/s²(约50G)的冲击三次
材质		壳体：黄铜镀镍(除GX-108壳体为不锈钢)，前塞：PBT，后塞：PC
电缆		截面积为0.2mm²(除GX-108的截面积为0.1mm²)的3芯橡胶电缆，长度为2m
电缆延长		截面积为0.3mm²以上的电缆全长可延长至100m
重量(注3)		约45g	约95g	约115g	约175g

(注1) 无指定时的测量条件为使用环境温度=+23℃。
(注2) 最大工作距离为传感器可检测标准检测物体的最大距离。
稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。
(注3) 该重量中包含两个螺母的重量。

类型		单倍距离非屏蔽型
型号	接近时ON	GX-108MLA	GX-112MLA	GX-118MLA	GX-130MLA
	接近时ON	GX-108MLA-P	GX-112MLA-P	GX-118MLA-P	GX-130MLA-P
	离开时ON	GX-108MLB	GX-112MLB	GX-118MLB	GX-130MLB
	离开时ON	GX-108MLB-P	GX-112MLB-P	GX-118MLB-P	GX-130MLB-P
最大工作距离(注2)		2mm±10%	4mm±10%	8mm±10%	15mm±10%
稳定检测范围(注2)		0mm~1.6mm	0mm~3.2mm	0mm~6.4mm	0mm~12mm
标准检测物体		铁板8mm×8mm×t1mm	铁板12mm×12mm×t1mm	铁板24mm×24mm×t1mm	铁板45mm×45mm×t1mm
CE标志适用的指令		EMC指令、RoHS指令
应差		工作距离的20%以下(使用标准检测物)
重复精度		工作距离的5％以下
电源电压		12V～24V DC±10%，脉动P-P10%以下
消耗电流		10mA以下	15mA以下		20mA以下
输出		<NPN输出> NPN开路集电极晶体管 • 最大流入电流： 100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下 <PNP输出> PNP开路集电极晶体管 • 最大源电流：100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下
最大反应频率		1kHz	0.8kHz	0.4kHz	0.1kHz
工作状态指示灯		橙色LED指示灯(输出ON时亮起)
环境性能	保护构造	IP67(IEC)
	使用环境温度	使用温度-25℃～+70℃，储存时：-40℃～+80℃
	使用环境湿度	85%RH以下(使用环境温度为+70℃时)
	耐电压	在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟
	绝缘电阻	所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表
	耐振动	在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时
	耐冲击	在X、Y和Z各方向上可承受加速度为500m/s²(约50G)的冲击三次
材质		壳体：黄铜镀镍(除GX-108壳体为不锈钢)、前塞：PBT、后塞：PC
电缆		截面积为0.2mm²(除GX-108的截面积为0.1mm²)的3芯橡胶电缆，长度为2m
电缆延长		截面积为0.3mm²以上的电缆全长可延长至100m
重量(注3)		约45g	约95g	约110g	约180g

2倍距离型

类型		2倍距离屏蔽型
型号	接近时ON	GX-108MKA	GX-112MKA	GX-118MKA	GX-130MKA
	接近时ON	GX-108MKA-P	GX-112MKA-P	GX-118MKA-P	GX-130MKA-P
	离开时ON	GX-108MKB	GX-112MKB	GX-118MKB	GX-130MKB
	离开时ON	GX-108MKB-P	GX-112MKB-P	GX-118MKB-P	GX-130MKB-P
最大工作距离(注2)		2mm±10%	4mm±10%	8mm±10%	15mm±10%
稳定检测范围(注2)		0mm~1.6mm	0mm~3.2mm	0mm~6.4mm	0mm~12mm
标准检测物体		铁板8mm×8mm×t1mm	铁板12mm×12mm×t1mm	铁板24mm×24mm×t1mm	铁板45mm×45mm×t1mm
CE标志适用的指令		EMC指令、RoHS指令
应差		工作距离的20%以下(使用标准检测物)
重复精度		工作距离的5％以下
电源电压		12V～24V DC±10%，脉动P-P10%以下
消耗电流		10mA以下	15mA以下		22mA以下
输出		<NPN输出> NPN开路集电极晶体管 • 最大流入电流： 100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下 <PNP输出> PNP开路集电极晶体管 • 最大源电流：100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下
最大反应频率		1.5kHz	1kHz	0.5kHz	0.25kHz
工作状态指示灯		橙色LED指示灯(输出ON时亮起)
环境性能	保护构造	IP67(IEC)
	使用环境温度	使用温度-25℃～+70℃，储存时：-40℃～+80℃
	使用环境湿度	85%RH以下(使用环境温度为+70℃时)
	耐电压	在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟
	绝缘电阻	所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表
	耐振动	在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时
	耐冲击	在X、Y和Z各方向上可承受加速度为500m/s²(约50G)的冲击三次
材质		壳体：黄铜镀镍(除GX-108壳体为不锈钢)，前塞：PBT，后塞：PC
电缆		截面积为0.2mm²(除GX-108的截面积为0.1mm²)的3芯橡胶电缆，长度为2m
电缆延长		截面积为0.3mm²以上的电缆全长可延长至100m
重量(注3)		约45g	约95g	约115g	约175g

(注1)无指定时的测量条件为使用环境温度=+23℃。
(注2)最大工作距离为传感器可检测标准检测物体的最大距离。
稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。
(注3)该重量中包含两个螺母的重量。

类型		2倍距离非屏蔽型
型号	接近时ON	GX-108MLKA	GX-112MLKA	GX-118MLKA	GX-130MLKA
	接近时ON	GX-108MLKA-P	GX-112MLKA-P	GX-118MLKA-P	GX-130MLKA-P
	离开时ON	GX-108MLKB	GX-112MLKB	GX-118MLKB	GX-130MLKB
	离开时ON	GX-108MLKB-P	GX-112MLKB-P	GX-118MLKB-P	GX-130MLKB-P
最大工作距离(注2)		4mm±10%	8mm±10%	16mm±10%	30mm±10%
稳定检测范围(注2)		0mm~3.2mm	0mm~6.4mm	0mm~12.8mm	0mm~24mm
标准检测物体		铁板12mm×12mm×t1mm	铁板24mm×24mm×t1mm	铁板48mm×48mm×t1mm	铁板90mm×90mm×t1mm
CE标志适用的指令		EMC指令、RoHS指令
应差		工作距离的20%以下(使用标准检测物)
重复精度		工作距离的5％以下
电源电压		12V～24V DC±10%，脉动P-P10%以下
消耗电流		10mA以下	15mA以下		22mA以下
输出		<NPN输出> NPN开路集电极晶体管 • 最大流入电流： 100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下 <PNP输出> PNP开路集电极晶体管 • 最大源电流：100mA(GX-108□) 200mA(除GX-108□以外) • 外加电压：30V DC以下 • 剩余电压：2.0V以下
最大反应频率		1kHz	0.8kHz	0.4kHz	0.1kHz
工作状态指示灯		橙色LED指示灯(输出ON时亮起)
环境性能	保护构造	IP67(IEC)
	使用环境温度	使用温度-25℃～+70℃，储存时：-40℃～+80℃
	使用环境湿度	85%RH以下(使用环境温度为+70℃时)
	耐电压	在所有连接的电源端子与外壳之间接入交流电压1000V，持续1分钟
	绝缘电阻	所有电源连接端子与外壳之间，500MΩ以上，基于DC500V的高阻表
	耐振动	在X、Y和Z各方向上可承受频率为10Hz~50Hz、双振幅1.5mm的振动达2小时
	耐冲击	在X、Y和Z各方向上可承受加速度为500m/s²(约50G)的冲击三次
材质		壳体：黄铜镀镍(除GX-108壳体为不锈钢)、前塞：PBT、后塞：PC
电缆		截面积为0.2mm²(除GX-108的截面积为0.1mm²)的3芯橡胶电缆，长度为2m
电缆延长		截面积为0.3mm²以上的电缆全长可延长至100m
重量(注3)		约45g	约90g	约110g	约180g

(注1)无指定时的测量条件为使用环境温度=+23℃。
(注2)最大工作距离为传感器可检测标准检测物体的最大距离。
稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。
(注3)该重量中包含两个螺母的重量。

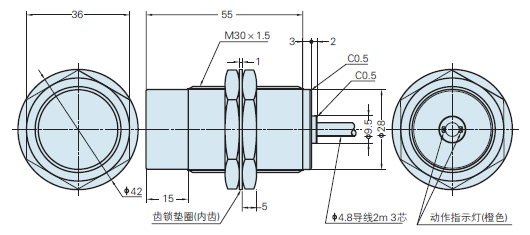

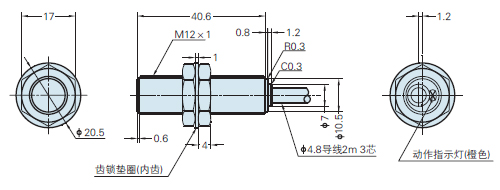

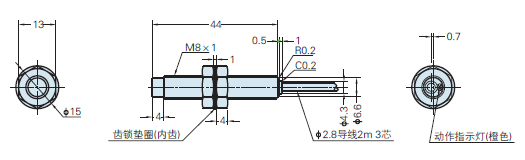

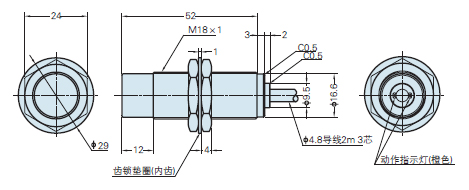

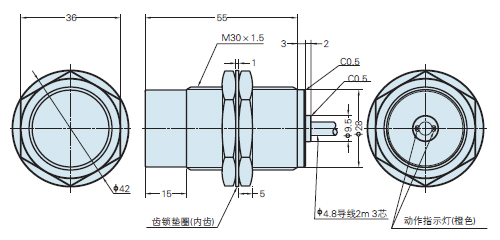

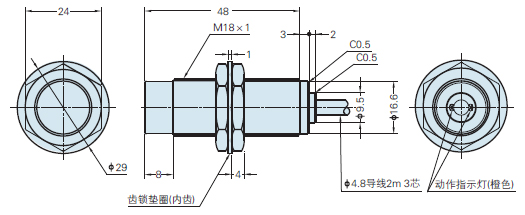

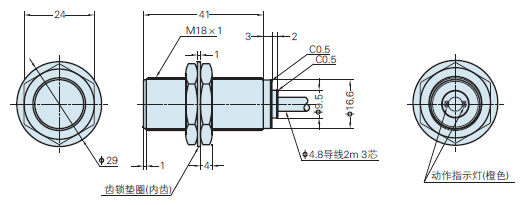

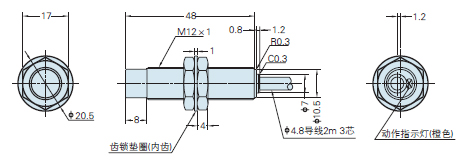

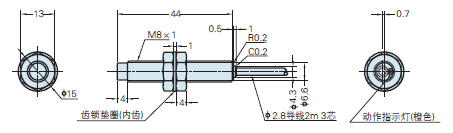

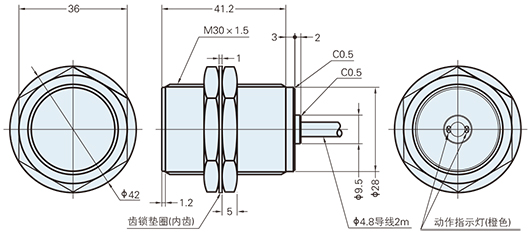

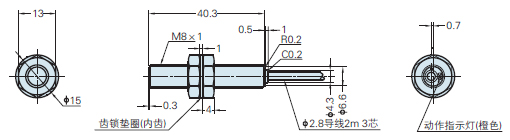

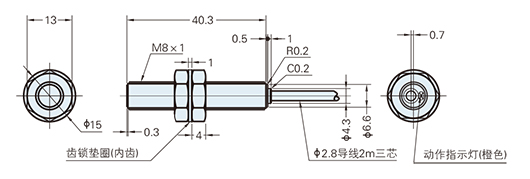

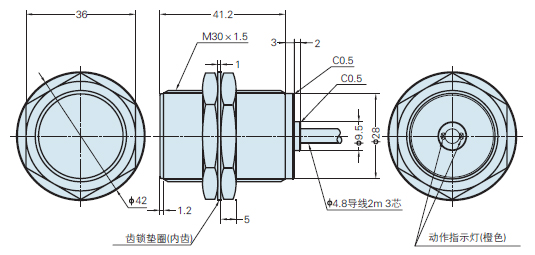

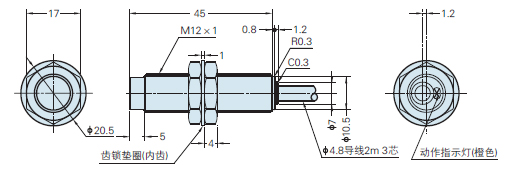

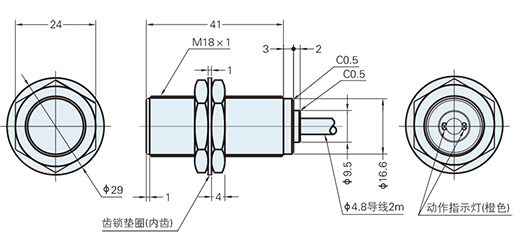

尺寸图

单位mm

GX-108MA/B(-P)

GX-112MA/B(-P)

GX-118MA/B(-P)

GX-130MA/B(-P)

GX-108MLA/B(-P)

GX-112MLA/B(-P)

GX-118MLA/B(-P)

GX-130MLA/B(-P)

GX-108MKA/B(-P)

GX-112MKA/B(-P)

GX-118MKA/B(-P)

GX-130MKA/B(-P)

GX-108MLKA/B(-P)

GX-112MLKA/B(-P)

GX-118MLKA/B(-P)

GX-130MLKA/B(-P)

回路・连接

NPN输出型

输入・输出电路图

连接图

PNP输出型

输入・输出电路图

连接图

使用注意事项

●修正系数

·将每个系数乘以铁的范围，得到非铁材料的正确数据。但检测物体小于所给的尺寸或镀金时，检测距离可能会减小。

检测物体	相关系数
铁	1.0
不锈钢(SUS304)	约0.65
黄铜	约0.42
铝	约0.41

●相互干扰

·当需要将两个或两个以上的传感器进行平行配置或相对配置时，则应严格遵照下表中所列的最小间隔距离，以免互相干扰。
·传感器附近的金属物体会影响其检测性能，请严格遵照下表中所列的最小距离。

类型	型号	最小间距
类型	型号	A（mm）	B（mm）	C（mm）
单倍距离屏蔽型	GX-108MA/B(-P)	15	16	4.5
	GX-112MA/B(-P)	20	24	6
	GX-118MA/B(-P)	50	38	15
	GX-130MA/B(-P)	100	60	30
单倍距离非屏蔽型	GX-108MLA/B(-P)	20	16	6
	GX-112MLA/B(-P)	40	24	12
	GX-118MLA/B(-P)	80	36	24
	GX-130MLA/B(-P)	150	60	45
2倍距离屏蔽型	GX-108MKA/B(-P)	20	16	6
	GX-112MKA/B(-P)	40	24	12
	GX-118MKA/B(-P)	80	38	24
	GX-130MKA/B(-P)	150	60	45
2倍距离非屏蔽型	GX-108MLKA/B(-P)	30	25	12
	GX-112MLKA/B(-P)	60	40	24
	GX-118MLKA/B(-P)	110	70	48
	GX-130MLKA/B(-P)	200	120	90
