GXL 微型接近传感器

(注1)：无指定的测量条件为使用环境温度＝+23℃。

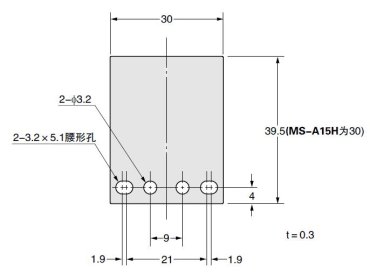

(注2)： 将长距离型安装到磁性体(铁板等)时，请将附带的铝片或t0.3mm以上、大小30×39.5mm以上(GXL-15HLU型为30×30mm)以上的铝板置于传感器与安装板之间使用。在非磁性金属(铝等)或绝缘体上安装时不需要。
(注3)：最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4)：当输出处于OFF时为泄漏电流。
(注5)：最大负载电流根据使用环境温度变化。
(注6)：当电缆延长时，剩余电压会根据使用的电缆类型而增加。5m电缆长度型将会增加+0.1V。
(注7)：耐弯曲电缆型(型号末尾加注“-R”的机型)为0.15mm2(GXL-15型为0.2mm2)耐弯曲·耐油·耐冷热橡皮电缆，长1m。
(注8)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

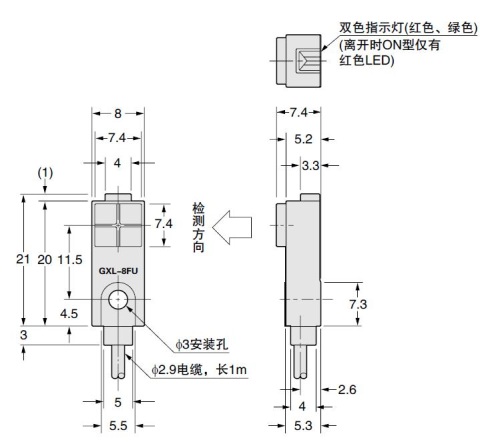

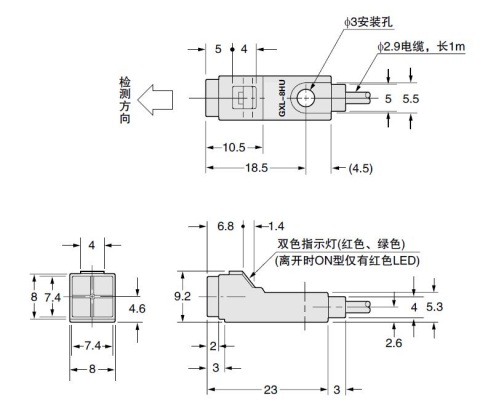

GXL-8型

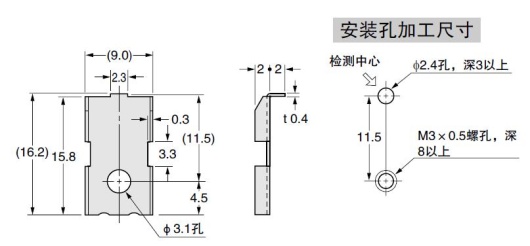

紧固扭矩应为0.5N·m以下。 若使用螺母安装，则安装孔的规格应为φ3.4mm，请注意安装板的厚度。 (若附带安装螺丝、螺母，则安装板的厚度应在2.3mm以下。) 若使用附带安装螺丝以外的螺丝，请务必使用M3规格桁架头螺丝。 (请勿使用平头螺丝或盘头螺丝。)

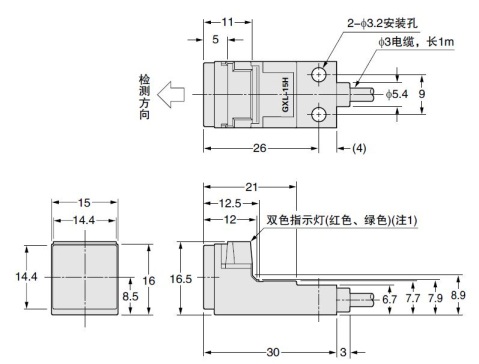

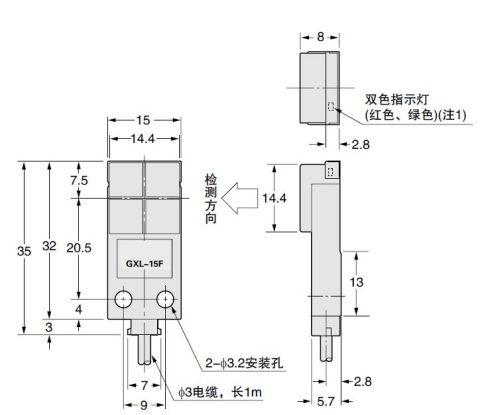

GXL-15型

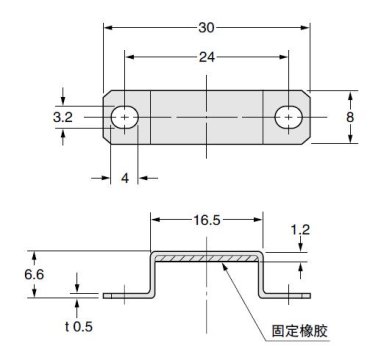

紧固扭矩应在1N·m以下。 若使用MS-GXL15(另售的传感器安装支架)或螺母安装，则安装孔的规格应为φ3.4mm。 不附带螺丝、螺母、垫圈，请另行准备。 将长距离型安装到磁性体(铁板等)时，请将附带的铝片或t0.3mm以上、大小30mm×39.5mm以上（GXL-15HLU型为30mm×30mm）以上的铝板置于传感器与安装板之间使用。在非磁性金属(铝等)或绝缘体上安装时不需要。 若使用MS-GXL15-2另售的传感器安装支架)安装传感器时，在检测部附近使用安装支架，会检测到安装支架本体，导致工作不稳定。请务必将传感器安装孔与安装支架安装孔保持在同一水平线上安装。

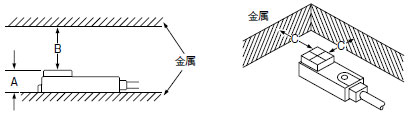

• 如果传感器附近有金属，使用时请至少隔开下图所示的距离。

顶端检测型

• 当并排安装多台传感器时，为了防止相互干扰，请至少隔 开下图所示的间距。

• 规格表中的检测距离是指使用标准检测物体时的距离。检测有色金属时，应将乘上下表的修正系数后所得的数值作为检测距离，敬请注意。
  此外，若被测物体小于标准检测物体时，或被测物体经过电镀处理时，检测距离也会发生变化，敬请注意。

• 使用时，请避开电源接通时的过渡状态(50ms)。

• 通过一个负载将传感器连接到电源。如果直接接到电源上，短路保护装置会使传感器无法动作。
  (输出处在OFF状态且没有指示灯亮起。)
  一旦发生，将传感器通过一个负载连接到电源上。而且，要注意如果电源接反且未通过负载连接，传感器将受损。

• 串联连接(AND电路)或并联连接(OR电路)，注意以下几点。

• 传感器的剩余电压为3V。在接到继电器之前，请注意继电器的激活电压。
  (并非所有12V的继电器都可作为负载连接。)

• 将直流双线式型作为符合CE标志的产品进行使用时，必须进行下列处理。

请将屏蔽体（配管等）接到电源0V上。
