GX 小型接近传感器

所属类型：	接近传感器
品牌：	松下
产地：	苏州
停产日期：	2022年09月30日
特点：	参阅基本信息

备有牢固型与耐弯曲电缆型

推荐替代产品

生产终止品
订货产品号/型号	终止日期	订货产品号/型号	产品名称	备注
订货产品号： GX-3S 型号： GX-3S	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-3S-C5 型号：GX-3S-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-3S-R 型号：GX-3S-R	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-3S-R-C5 型号：GX-3S-R-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-3SB 型号：GX-3SB	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-3SB-C5 型号：GX-3SB-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-3SB-R 型号：GX-3SB-R	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-3SB-R-C5 型号：GX-3SB-R-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号： GX-4S 型号： GX-4S	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-4S-C5 型号：GX-4S-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-4S-R 型号：GX-4S-R	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-4S-R-C5 型号：GX-4S-R-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-4SB 型号：GX-4SB	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-4SB-R 型号：GX-4SB-R	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5M 型号：GX-5M	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5M-C5 型号：GX-5M-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5M-R 型号：GX-5M-R	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5M-R-C5 型号：GX-5M-R-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5MB 型号：GX-5MB	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5MB-C5 型号：GX-5MB-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5MB-R 型号：GX-5MB-R	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号： GX-5S 型号： GX-5S	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5S-C5 型号：GX-5S-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5S-R 型号：GX-5S-R	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5S-R-C5 型号：GX-5S-R-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5SB 型号：GX-5SB	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5SB-C5 型号：GX-5SB-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-5SB-R 型号：GX-5SB-R	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8M 型号：GX-8M	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8M-C5 型号：GX-8M-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8M-R 型号：GX-8M-R	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8M-R-C5 型号：GX-8M-R-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8MB 型号：GX-8MB	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8MB-C5 型号：GX-8MB-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8MB-R 型号：GX-8MB-R	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8MB-R-C5 型号：GX-8MB-R-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8ML 型号：GX-8ML	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8ML-C5 型号：GX-8ML-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8MLB 型号：GX-8MLB	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。
订货产品号：GX-8MLB-C5 型号：GX-8MLB-C5	2022年9月30日	订货产品号： - 型号： -	圆柱形接近传感器[放大器内置・直流3线式] GX-300	检测距离等的详情规格信息，请参阅规格书。

配套产品・可选件的推荐替代产品

生产终止品			推荐替代品
产品名称	订货产品号/型号	终止日期		订货产品号/型号	产品名称	备注
C支架	订货产品号： MS-SS3-2 型号： MS-SS3-2	2022年9月30日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

【注意】
以下商品作为可选件将会继续销售。

MS-SS3(GX-3S型用传感器安装件) MS-SS5(GX-5S型用传感器安装件)

规格

圆柱形

种类		屏蔽型
				耐弯曲电缆型				耐弯曲电缆型
型号		GX- 3S	GX- 3SB	GX- 3S -R	GX- 3SB -R	GX- 4S	GX- 4SB	GX- 4S -R	GX- 4SB -R
最大检测距离(注2)		0.8mm±15%
稳定检测范围(注2)		0〜0.6mm
标准检测物体		铁5×5×t1mm
应差(滞后现象)		工作距离的15％以下(使用标准检测物体)
重复精度		20μm以下
电源电压		12〜24V DC±10%　脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管・最大流入电流：50mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：0.4V以下(流入电流50mA时)
	输出动作	接近时 ON	离开时 ON	接近时 ON	离开时 ON	接近时 ON	离开时 ON	接近时 ON	离开时 ON
	短路保护	-
最大反应频率		1kHz
工作状态指示灯		红色LED(输出ON时亮起)
环境性能	保护构造	IP67(IEC)、防渗漏型
	使用环境温度	-25〜+70℃、存储时：-25〜+80℃
	使用环境湿度	35〜95%RH、存储时：35〜95%RH
	耐电压	AC500V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，5MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	频率200m/s²(约20G)　X,Y和Z方向各10次
检测距离的变动	温度特性	使用环境温度-25～+70℃内，+20℃时检测距离的±20％以内
	电压特性	使用电源电压的±10％波动时，±2％以内
材质		外壳：不锈钢(SUS304)、树脂部：TPX
电缆		0.08mm² 3芯耐油•耐冷热橡皮电缆，长3m		耐弯曲性0.1mm² 3芯耐油•耐热橡皮电缆，长3m		0.08mm² 3芯耐油•耐冷热橡皮电缆，长3m		耐弯曲性0.1mm² 3芯耐油•耐热橡皮电缆，长3m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量		本体重量：约30g
附件		MS-SS3(传感器安装件)： 1个 MS-SS3-2(C支架)：1个				-

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：最大检测距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：最大流入电流根据使用环境温度变化。

种类		屏蔽型
				耐弯曲电缆型
型号		GX-5S	GX-5SB	GX-5S-R	GX-5SBR
最大检测距离(注2)		1mm±15%
稳定检测范围(注2)		0〜0.8mm
标准检测物体		铁6×6×t1mm
应差(滞后现象)		工作距离的15％以下(使用标准检测物体)
重复精度		8μm以下
电源电压		10〜30V DC 脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管・最大流入电流：200mA (注2) ・外加电压：30V DC以下 (输出-0V之间) ・剩余电压：1.5V以下 (流入电流200mA时) 　　　　　　　0.4V以下 (流入电流50mA时)
	输出动作	接近时 ON	离开时 ON	接近时 ON	离开时 ON
	短路保护	配备
最大反应频率		1.5kHz
工作状态指示灯		红色LED(输出ON时亮起)
环境性能	保护构造	IP67(IEC)、防渗漏型
	使用环境温度	-25〜+70℃、存储时：-25〜+80℃
	使用环境湿度	35〜85%RH 存储时：35〜95%RH
	耐电压	AC500V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	5MΩ以上，基于DC250V的高阻表所有电源连接端子与外壳之间
	耐振动	频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	频率300m/s²(约30G) X,Y和Z方向各10次
检测距离的变动	温度特性	使用环境温度-25～+70℃内，+20℃时检测距离的±15%以内
	电压特性	使用电源电压的±15% 波动时，±2.5％以内
材质		外壳：黄铜(镀镍) 树脂部：ABS
电缆		0.14mm² 3芯耐油•耐冷热橡皮电缆，长3m		耐弯曲性0.15mm² 3芯耐油•耐热橡皮电缆，长3m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量		本体重量：约55g
附件		MS-SS5(传感器安装件)： 1个

螺纹型

种类		屏蔽型
				耐弯曲电缆型
型号		GX-5M	GX-5MB	GX-5M-R	GX-5MB-R
最大检测距离(注2)		0.8mm±15%
稳定检测范围(注2)		0〜0.6mm
标准检测物体		铁5×5×t1mm
应差(滞后现象)		工作距离的15％以下 (标准检测物体时)
重复精度		20μm以下
电源电压		12〜24V DC±10% 　脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管・最大流入电流：50mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：0.4V以下 (流入电流50mA时)
	输出动作	接近时 ON	离开时 ON	接近时 ON	离开时 ON
	短路保护	-
最大反应频率		1kHz
工作状态指示灯		红色LED(输出ON时亮起)
环境性能	保护构造	IP67(IEC)、防渗漏型
	使用环境温度	-25〜+70℃、存储时：-25〜+80℃
	使用环境湿度	35〜95%RH 存储时：35〜95%RH
	耐电压	AC500V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	5MΩ以上，基于DC250V的高阻表所有电源连接端子与外壳之间
	耐振动	频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	频率200m/s²(约20G) X,Y和Z方向各10次
检测距离的变动	温度特性	使用环境温度-25〜 +70℃时+20℃时检测距离的±20%以内
	电压特性	使用电源电压的±10％波动时，±2％以内
材质		外壳：黄铜(镀镍) 树脂部：TPX
电缆		0.08mm² 3芯耐油•耐冷热橡皮电缆，长3m		耐弯曲性0.1mm² 3芯耐油•耐热橡皮电缆，长3m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量(注4)		本体重量：约30g
附件		螺母：2个齿锁垫圈：1个		螺母：2个齿锁垫圈：2个

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：最大检测距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：最大流入电流根据使用环境温度变化。
(注4)：螺纹型的重量包括螺母与齿锁垫圈的重量。

种类		屏蔽型				非屏蔽型
				耐弯曲电缆型
型号		GX- 8M	GX- 8MB	GX- 8M-R	GX- 8MB-R	GX- 8ML	GX- 8MLB
最大检测距离(注2)		1mm±15%				2mm±15%
稳定检测范围(注2)		0〜0.8mm				0〜1.6mm
标准检测物体		铁8×8×t1mm				铁12×12×t1mm
应差(滞后现象)		工作距离的10％以下(标准检测物体时)
重复精度		8μm以下				40μm以下
电源电压		10〜30V DC　脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管・最大流入电流：200mA(注3) ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：1.5V以下(流入电流200mA时) 　　　　　　　 0.4V以下(流入电流50mA时)
	输出动作	接近时 ON	离开时 ON	接近时 ON	离开时 ON	接近时 ON	离开时 ON
	短路保护	配备
最大反应频率		1kHz				500Hz
工作状态指示灯		红色LED(输出ON时亮起)
环境性能	保护构造	IP67(IEC)、防渗漏型
	使用环境温度	-25〜+70℃、存储时：-25〜+80℃
	使用环境湿度	35〜85%RH、存储时：35〜95%RH
	耐电压	AC500V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	频率300m/s²(约30G) X,Y和Z方向各10次				频率300m/s²(约30G) XYZ各方向3回
检测距离的变动	温度特性	使用环境温度-25～+70℃内，+20℃时检测距离的⁺¹⁵/_-10%以内
	电压特性	使用电源电压的±15％波动时 ±2.5%以内
材质		外壳：黄铜(镀镍)、树脂部：ABS
电缆		0.14mm² 3芯耐油•耐冷热橡皮电缆，长3m		耐弯曲性0.15mm² 3芯耐油•耐热橡皮电缆，长3m		0.14mm² 3芯耐油•耐冷热橡皮电缆，长3m
电缆延长		0.3mm²以上的电缆全长可延长至100m				0.14mm²以上的电缆全长可延长至100m
重量(注4)		本体重量：约60g
附件		螺母：2个齿锁垫圈：1个		螺母：2个齿锁垫圈：2个		螺母：2个齿锁垫圈：1个

尺寸图

单位mm

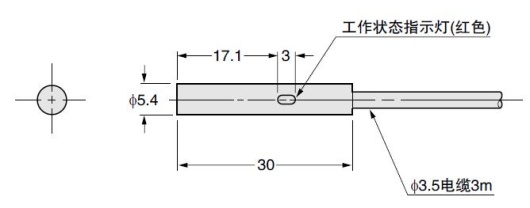

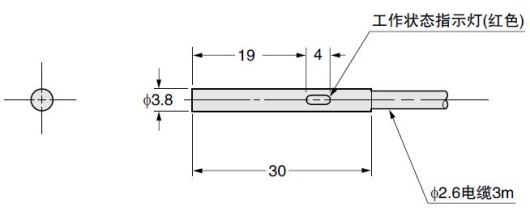

GX-3S口

传感器

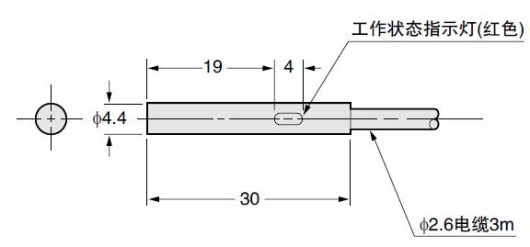

GX-4S口

传感器

GX-5S口

传感器

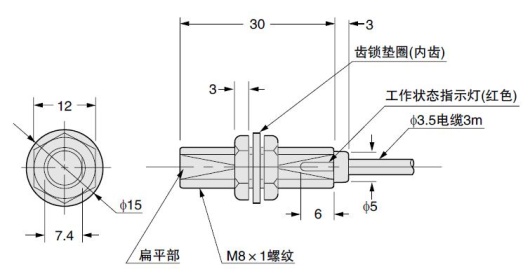

GX-5M口

传感器

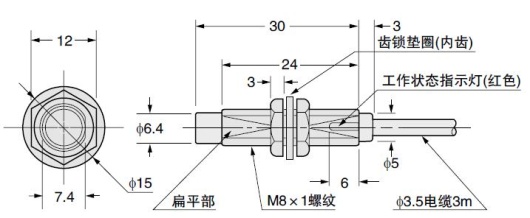

GX-8M口

传感器

GX-8ML口

传感器

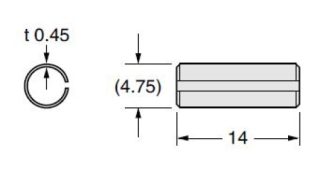

MS-SS3-2

GX-3S型用C支架(GX-3S□中附带)

(注1)：使用C支架，可使适用紧固强度达到2倍。

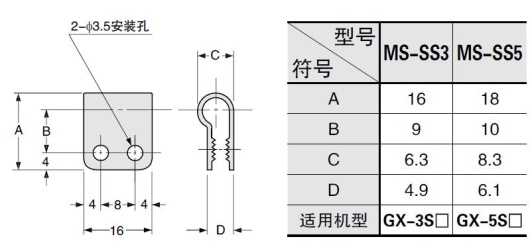

MS-SS3
MS-SS5

GX-3S型用安装件(GX-3S□中附带)
GX-5S型用安装件(GX-5S□中附带)

材质：尼龙66

回路・连接

GX-5S□　GX-8M□　GX-8ML□

输入・输出电路图

如果1μF以上的电容器接在0V和输出之间或+V和输出之间，如下所示，串联1个100Ω的电阻。

如果没有电阻，短路保护会被电容器的充电或非充电电流激活，结果无论何时打开电容器，都会延时反应，而连接上的电阻解决了这一问题。

连接图

（注1）：最大流入电流根据使用环境温度如下图变化。

GX-3S□　GX-4S□　GX-5M□

输入・输出电路图

(注1):	GX-3S□、GX-4S□、GX-5M□的输出未装备短路保护电路。请勿直接连接电源或容性负载。

连接图

使用注意事项

请勿将本产品作为保障人身安全的检测装置使用。
欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品

安装

安装时的紧固扭矩请低于以下所给出的值。

用固定螺丝安装

<屏蔽·螺纹型>

将固定螺丝在传感器表面上固定，不过分施力。请务必使用带杯点的固定螺丝。

(注1):	固定GX-5M□时，使用M3以下固定螺丝。

型号	固定螺丝位置A（mm）	紧固扭矩
GX-5M□	5～10	0.29N・m
GX-8M□	8～22	0.29N・m

<圆柱形和非屏蔽·螺纹型>

型号		B（mm）	C（mm）	紧固扭矩
GX-3S□		5～10	3	0.29N・m
	C支架安装时	5～10	3	0.58N・m
GX-4S□		5～10	3	0.58N・m
GX-5S		8～20	5	0.29N・m
GX-8ML		13～22	10	0.29N・m

(注1):	突出部分需保持C(mm)以上，以避免检测距离的减小。

使用M3以下固定螺丝固定GX-3S□、GX-4S□，并与工作状态指示灯垂直安装。

C请在距离传感器前端3mm以上的位置处使用C支架。

固定非屏蔽·螺纹型时，使用固定螺丝在传感器表面上固定。

用螺母安装

请注意紧固扭矩会随螺母位置不同而发生变化。

<屏蔽·螺纹型>

<圆柱形和非屏蔽·螺纹型>

型号	D部尺寸	紧固扭矩
GX-5M□	2～3mm	0.49N・m
GX-5M□	3mm以上	1.47N・m
GX-8M□	3～11mm	1.47N・m
GX-8M□	11mm以上	3.43N・m
GX-8ML□	9～11mm	0.98N・m
GX-8ML□	11mm以上	3.43N・m
