系列详情

GX-U/GX-FU/GX-N 圆柱形接近传感器

所属类型：	接近传感器
品牌：	松下
产地：	苏州
停产日期：	2022年09月30日
特点：	配备清晰易见的双色指示灯配线简单，尺寸超小

高性能·环境适应性强·使用更方便

推荐替代产品

生产终止品
订货产品号/型号	终止日期	订货产品号/型号	产品名称	备注
订货产品号：GX-12MLU 型号：GX-12MLU	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-12MLU-C5 型号：GX-12MLU-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-12MLU-J 型号：GX-12MLU-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-12MLUB 型号：GX-12MLUB	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-12MLUB-C5 型号：GX-12MLUB-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-12MLUB-J 型号：GX-12MLUB-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-12MU 型号：GX-12MU	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-12MU-C5 型号：GX-12MU-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-12MU-J 型号：GX-12MU-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-12MUB 型号：GX-12MUB	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-12MUB-C5 型号：GX-12MUB-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-12MUB-J 型号：GX-12MUB-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MLU 型号：GX-18MLU	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MLU-C5 型号：GX-18MLU-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MLU-J 型号：GX-18MLU-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MLUB 型号：GX-18MLUB	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MLUB-C5 型号：GX-18MLUB-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MLUB-J 型号：GX-18MLUB-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MU 型号：GX-18MU	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MU-C5 型号：GX-18MU-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MU-J 型号：GX-18MU-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MUB 型号：GX-18MUB	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MUB-C5 型号：GX-18MUB-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-18MUB-J 型号：GX-18MUB-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号： GX-30MLU 型号： GX-30MLU	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-30MLU-C5 型号：GX-30MLU-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-30MLU-J 型号：GX-30MLU-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-30MLUB 型号：GX-30MLUB	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-30MLUB-C5 型号：GX-30MLUB-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-30MLUB-J 型号：GX-30MLUB-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-30MU 型号：GX-30MU	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-30MU-C5 型号：GX-30MU-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-30MU-J 型号：GX-30MU-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-30MUB 型号：GX-30MUB	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-30MUB-C5 型号：GX-30MUB-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-30MUB-J 型号：GX-30MUB-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-5SU 型号：GX-5SU	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-5SU-C5 型号：GX-5SU-C5	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-5SUB 型号：GX-5SUB	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-5SUB-C5 型号：GX-5SUB-C5	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-8MLU 型号：GX-8MLU	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-8MLU-C5 型号：GX-8MLU-C5	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-8MLUB 型号：GX-8MLUB	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-8MLUB-C5 型号：GX-8MLUB-C5	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-8MU 型号：GX-8MU	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-8MU-C5 型号：GX-8MU-C5	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-8MUB 型号：GX-8MUB	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-8MUB-C5 型号：GX-8MUB-C5	2022年9月2日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-F12MU-J 型号：GX-F12MU-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-F18MU-J 型号：GX-F18MU-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-F30MU-J 型号：GX-F30MU-J	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：GX-N12M 型号：GX-N12M	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N12M-C5 型号：GX-N12M-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N12MB 型号：GX-N12MB	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N12MB-C5 型号：GX-N12MB-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N12ML 型号：GX-N12ML	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N12ML-C5 型号：GX-N12ML-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N12MLB 型号：GX-N12MLB	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N12MLB-C5 型号：GX-N12MLB-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N18M 型号：GX-N18M	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N18M-C5 型号：GX-N18M-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N18MB 型号：GX-N18MB	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N18MB-C5 型号：GX-N18MB-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N18ML 型号：GX-N18ML	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N18ML-C5 型号：GX-N18ML-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N18MLB 型号：GX-N18MLB	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N18MLB-C5 型号：GX-N18MLB-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N30M 型号：GX-N30M	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N30M-C5 型号：GX-N30M-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N30MB 型号：GX-N30MB	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N30MB-C5 型号：GX-N30MB-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N30ML 型号：GX-N30ML	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N30ML-C5 型号：GX-N30ML-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N30MLB 型号：GX-N30MLB	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。
订货产品号：GX-N30MLB-C5 型号：GX-N30MLB-C5	2022年9月30日	订货产品号： - 型号： -	-	非常抱歉无推荐替代品。

配套产品・可选件的推荐替代产品

生产终止品
产品名称	订货产品号/型号	终止日期	订货产品号/型号	产品名称	备注
电缆	订货产品号： CN-22G-C2 型号： CN-22G-C2	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
电缆	订货产品号： CN-22G-C5 型号： CN-22G-C5	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
保护罩	订货产品号： MS-H12 型号： MS-H12	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
保护罩	订货产品号： MS-H18 型号： MS-H18	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
保护罩	订货产品号： MS-H30 型号： MS-H30	2022年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

【注意】
以下商品作为可选件将会继续销售。

・连接电缆

型号	内容
CN-24-C2	长2m	截面积为0.34mm² 的 4芯单侧带连接器绝缘橡胶电缆电缆外径：ø5mm
CN-24-C5	长2m	截面积为0.34mm² 的 4芯单侧带连接器绝缘橡胶电缆电缆外径：ø5mm

・传感器安装件

型号	内容
MS-SS5	GX-5SU（B）用	可轻松固定传感器。

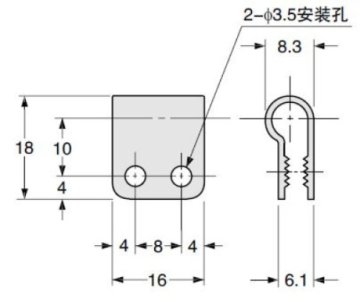

传感器安装支架

MS-SS5

规格

直流双线式型

种类		屏蔽型
		圆柱型	螺纹型
型号	接近时ON	GX- 5SU	GX- 8MU	GX- 12MU	GX- 18MU	GX- 30MU
	离开时 ON	GX- 5SUB	GX- 8MUB	GX- 12MUB	GX- 18MUB	GX- 30MUB
最大工作距离(注2)		1.5mm ±10%	2mm ±10%	3mm ±10%	7mm ±10%	10mm ±10%
稳定检测范围(注2)		0〜1.2 mm	0〜1.6 mm	0〜2.4 mm	0〜5.6 mm	0〜8 mm
标准检测物体		铁 6×6 ×t1 mm	铁 8×8 ×t1 mm	铁 12×12 ×t1 mm	铁 18×18 ×t1 mm	铁 30×30 ×t1 mm
应差(滞后现象)		工作距离的20％以下(使用标准检测物体)
电源电压		12〜24V DC⁺¹⁰/_-15%　脉动P-P10%以下
消耗电流 (注3)		0.8mA以下

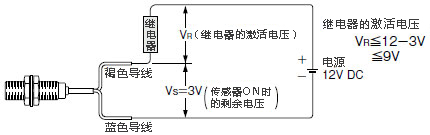

输出		无触点直流双线式・负载电流：3～70mA(注4) ・剩余电压：3V以下(注5)

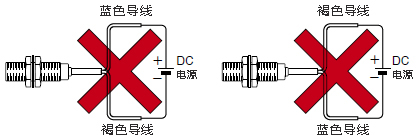

	短路保护	配备
最大反应频率		1.7kHz	1.2kHz	1.2kHz	500Hz	350Hz
工作状态指示灯		离开时ON型中配备：橙色LED(输出ON时亮起)

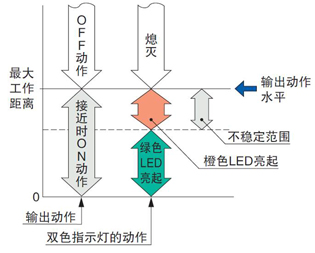

双色指示灯		接近时ON型中配备：稳定检测状态下绿色LED亮起　　　　　　　　　　　　　　　不稳定检测状态下橙色LED亮起
环境性能	保护构造	IP67(IEC)、IP67G(注7)、防渗漏型
	使用环境温度	-25〜+70℃、存储时：-30〜+80℃
	使用环境湿度	45〜85%RH、存储时：35〜95%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	频率1,000m/s²(约100G)　X,Y和Z方向各3次
检测距离的变动	温度特性	使用环境温度范围内，+20℃时检测距离的±10％以内
	电压特性	使用电源电压的±10％波动时，±2％以内
材质		外壳：黄铜(镀镍)[但GX-5SU(B)、GX-8MU(B)和GX-8MLU(B)为不锈钢(SUS303)] 检测部：尼龙[GX-5SU(B)聚芳酯]、指示灯部：尼龙[GX-5SU(B)除外]
电缆		0.3mm²[截面积为0.3mm2[但GX-5SU(B)、GX-8MU(B)和GX-8MLU(B)为0.15mm²]2芯耐油•耐冷热橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至50m
重量(注6)		本体重量：约20g	本体重量：约30g	本体重量：约55g	本体重量：约95g	本体重量：约220g
附件			螺母：2个、齿锁垫圈：1个

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：当输出处于OFF时为泄漏电流。
(注4)：最大负载电流根据使用环境温度变化。
(注5)：当电缆延长时，剩余电压会增加。
(注6)：螺纹型的重量包括螺母与齿锁垫圈的重量。
(注7)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

种类		非屏蔽型
		螺纹型
型号	接近时ON	GX- 8 MLU	GX- 12 MLU	GX- 18 MLU	GX- 30 MLU
	离开时 ON	GX- 8 MLUB	GX- 12 MLUB	GX- 18 MLUB	GX- 30 MLUB
最大工作距离(注2)		4mm ±10%	8mm ±10%	15mm ±10%	22mm ±10%
稳定检测范围(注2)		0〜3.2 mm	0〜6.4 mm	0〜12 mm	0〜17.6 mm
标准检测物体		铁 20×20 ×t1 mm	铁 30×30 ×t1 mm	铁 50×50 ×t1 mm	铁 70×70 ×t1 mm
应差(滞后现象)		工作距离的20％以下(使用标准检测物体)
电源电压		12〜24V DC⁺¹⁰/_-15%　脉动P-P10%以下
消耗电流 (注3)		0.8mA以下
输出		无触点直流双线式・负载电流： 3〜70mA(注4) ・剩余电压：3V以下(注5)
	短路保护	配备
最大反应频率		1kHz	650Hz	350Hz	220Hz
工作状态指示灯		离开时ON型中配备：橙色LED(输出ON时亮起)
双色指示灯		接近时ON型中配备：稳定检测状态下绿色LED亮起　　　　　　　　　　　　　　　不稳定检测状态下橙色LED亮起
环境性能	保护构造	IP67(IEC)、IP67G(注7)、防渗漏型
	使用环境温度	-25〜+70℃、存储时：-30〜+80℃
	使用环境湿度	45〜85%RH、存储时：35〜95%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	频率1,000m/s²(约100G)　X,Y和Z方向各3次
检测距离的变动	温度特性	使用环境温度范围内，+20℃时检测距离的±10％以内
	电压特性	使用电源电压的±10％波动时，±2％以内
材质		外壳：黄铜(镀镍)[但GX-5SU(B)、GX-8MU(B)和GX-8MLU(B)为不锈钢(SUS303)] 检测部：尼龙[GX-5SU(B)聚芳酯]、指示灯部：尼龙[GX-5SU(B)除外]
电缆		0.3mm²[截面积为0.3mm2[但GX-5SU(B)、GX-8MU(B)和GX-8MLU(B)为0.15mm²]2芯耐油•耐冷热橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至50m
重量(注6)		本体重量：约30g	本体重量：约55g	本体重量：约95g	本体重量：约220g
附件		螺母：2个、齿锁垫圈：1个

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：当输出处于OFF时为泄漏电流。
(注4)：最大负载电流根据使用环境温度变化。
(注5)：当电缆延长时，剩余电压会增加。
(注6)：包括螺母与齿锁垫圈的重量。
(注7)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

直流双线式·防溅型(中继连接器型)

种类		屏蔽型
		螺纹型
型号		GX-F12MU-J	GX-F18MU-J	GX-F30MU-J
最大工作距离(注2)		3mm±10%	7mm±10%	10mm±10%
稳定检测范围(注2)		0〜2.4mm	0〜5.6mm	0〜8mm
标准检测物体		铁12×12×t1mm	铁18×18×t1mm	铁30×30×t1mm
应差(滞后现象)		工作距离的20％以下(使用标准检测物体)
电源电压		12〜24V DC⁺¹⁰/_-15%　脉动P-P10%以下
消耗电流(注3)		0.8mA以下
输出		无触点直流双线式・负载电流：3～70mA(注4) ・剩余电压：3V以下(注5)
	输出动作	接近时ON
	短路保护	配备
最大反应频率		1.2kHz	500Hz	350Hz
工作状态指示灯		橙色LED(输出ON时亮起)
环境性能	保护构造	IP67(IEC)、IP67G(注7)、防渗漏型
	使用环境温度	-25〜+70℃、存储时：-30〜+80℃
	使用环境湿度	45〜85%RH、存储时：35〜95%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	频率1,000m/s²(约100G)　X,Y和Z方向各3次
检测距离的变动	温度特性	使用环境温度范围内，+20℃时检测距离的±10％以内
	电压特性	使用电源电压的±10％波动时，±2％以内
材质		外壳：黄铜(镀镍)、检测部：尼龙、指示灯部：尼龙
电缆		0.3mm²3芯耐油•耐冷热橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量(注3)		本体重量：约35g	本体重量：约75g	本体重量：约200g
附件		螺母：2个、齿锁垫圈：1个

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：当输出处于OFF时为泄漏电流。
(注4)：最大负载电流根据使用环境温度变化。
(注5)：当电缆延长时，剩余电压会增加。
(注6)：包括螺母与齿锁垫圈的重量。
(注7)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

直流三线式型

种类		屏蔽型
		螺纹型
型号		GX- N12 M	GX- N12 MB	GX- N18 M	GX- N18 MB	GX- N30 M	GX- N30 MB
最大工作距离(注2)		3mm±10%		7mm±10%		10mm±10%
稳定检测范围(注2)		0〜2.4mm		0〜5.6mm		0〜8mm
标准检测物体		铁12×12×t1mm		铁18×18×t1mm		铁30×30×t1mm
应差(滞后现象)		工作距离的20％以下(使用标准检测物体)
电源电压		12〜24V DC⁺¹⁰/_-15%　脉动P-P10%以下
消耗电流		10mA以下
输出		NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：1.5V以下(流入电流100mA时) 　　　　　　　 0.4V以下(流入电流16mA时)
	输出动作	接近时ON	离开时ON	接近时ON	离开时ON	接近时ON	离开时ON
	短路保护	配备
最大反应频率		450Hz		300Hz		300Hz
工作状态指示灯		橙色LED(输出ON时亮起)
环境性能	保护构造	IP67(IEC)、IP67G(注4)、防渗漏型
	使用环境温度	-25〜+70℃、存储时：-30〜+80℃
	使用环境湿度	45〜85%RH、存储时：35〜95%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	频率1,000m/s²(约100G)　X,Y和Z方向各3次
检测距离的变动	温度特性	使用环境温度范围内，+20℃时检测距离的±10％以内
	电压特性	使用电源电压的±10％波动时，±2％以内
材质		外壳：黄铜(镀镍)、检测部：尼龙、指示灯部：尼龙
电缆		0.3mm²3芯耐油•耐冷热橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量(注3)		本体重量：约65g		本体重量：约110g		本体重量：约240g
附件		螺母：2个、齿锁垫圈：1个

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注3)：重量包括螺母与齿锁垫圈的重量。
(注4)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

种类		非屏蔽型
		螺纹型
型号		GX- N12 ML	GX- N12 MLB	GX- N18 ML	GX- N18 MLB	GX- N30 ML	GX- N30 MLB
最大工作距离(注2)		8mm±10%		15mm±10%		22mm±10%
稳定检测范围(注2)		0〜6.4mm		0〜12mm		0〜17.6mm
标准检测物体		铁30×30×t1mm		铁50×50×t1mm		铁70×70×t1mm
应差(滞后现象)		工作距离的20％以下(使用标准检测物体)
电源电压		12〜24V DC⁺¹⁰/_-15%　脉动P-P10%以下
消耗电流		10mA以下
输出		NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出-0V间) ・剩余电压：1.5V以下(流入电流100mA时) 　　　　　　　 0.4V以下(流入电流16mA时)
	输出动作	接近时ON	离开时ON	接近时ON	离开时ON	接近时ON	离开时ON
	短路保护	配备
最大反应频率		350Hz		100Hz		100Hz
工作状态指示灯		橙色LED(输出ON时亮起)
环境性能	保护构造	IP67(IEC)、IP67G(注4)、防渗漏型
	使用环境温度	-25〜+70℃、存储时：-30〜+80℃
	使用环境湿度	45〜85%RH、存储时：35〜95%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC250V的高阻表
	耐振动	频率10〜55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	频率1,000m/s²(约100G)　X,Y和Z方向各3次
检测距离的变动	温度特性	使用环境温度范围内，+20℃时检测距离的±10％以内
	电压特性	使用电源电压的±10％波动时，±2％以内
材质		外壳：黄铜(镀镍)、检测部：尼龙、指示灯部：尼龙
电缆		0.3mm²3芯耐油•耐冷热橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至100m
重量(注3)		本体重量：约65g		本体重量：约110g		本体重量：约240g
附件		螺母：2个、齿锁垫圈：1个

尺寸图

单位mm

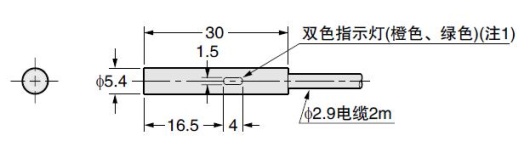

GX-5SU
GX-5SUB

传感器

(注1)：GX-5SUB用工作状态指示灯(橙色)。

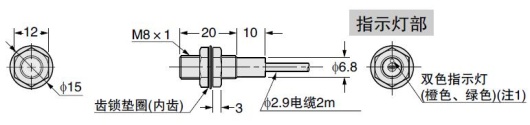

GX-8MU
GX-8MUB

传感器

(注1)：GX-8MUB用工作状态指示灯(橙色)。

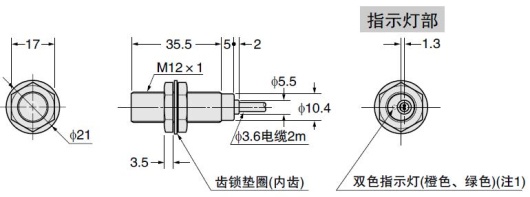

GX-12MU（B）
GX-N12M（B）

传感器

(注1)：GX-12MUB和GX-N12M(B)用工作状态指示灯(橙色)。

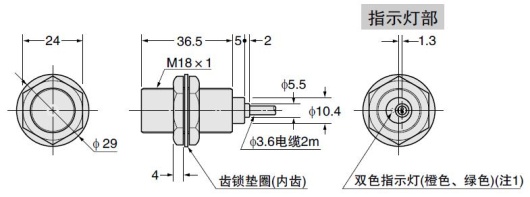

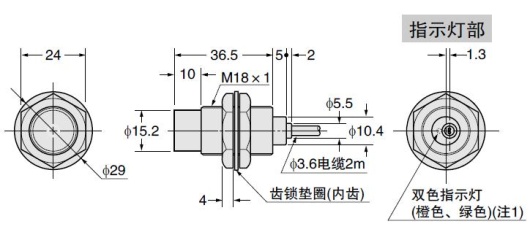

GX-18MU（B）
GX-N18M（B）

传感器

(注1)：GX-18MUB和GX-N18M(B)用工作状态指示灯(橙色)。

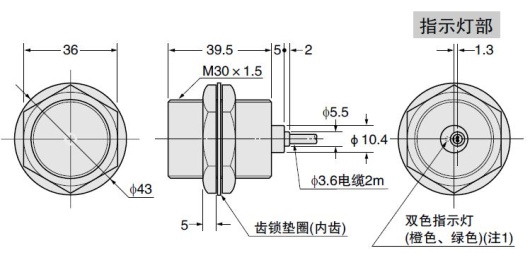

GX-30MU（B）
GX-N30M（B）

传感器

(注1)：GX-30MUB和GX-N30M(B)用工作状态指示灯(橙色)。

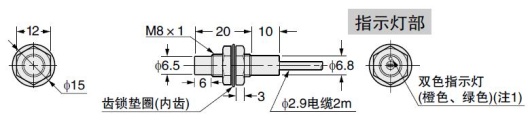

GX-8MLU
GX-8MLUB

传感器

(注1)：GX-8MLUB用工作状态指示灯(橙色)。

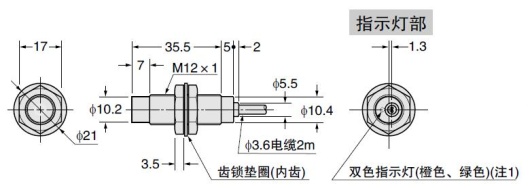

GX-12MLU（B）
GX-N12ML（B）

传感器

(注1)：GX-12MLUB和GX-N12ML(B)用工作状态指示灯(橙色)。

GX-18MLU（B）
GX-N18ML（B）

传感器

(注1)：GX-18MLUB和GX-N18ML(B)用工作状态指示灯(橙色)。

GX-30MLU（B）
GX-N30ML（B）

传感器

(注1)：GX-30MLUB和GX-N30ML(B)用工作状态指示灯(橙色)。

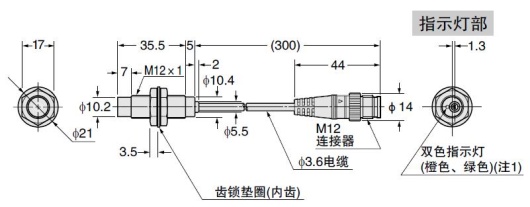

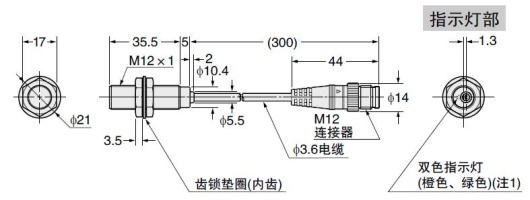

GX-12MU（B）-J
GX-F12MU-J

传感器

(注1)：GX-12MUB-J用工作状态指示灯(橙色)。

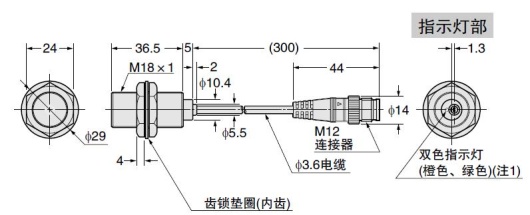

GX-18MU(B)-J
GX-F18MU-J

传感器

(注1)：GX-18MUB-J用工作状态指示灯(橙色)。

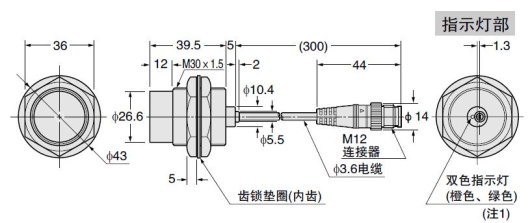

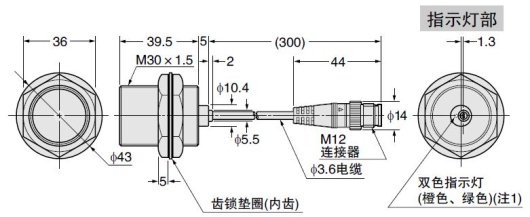

GX-30MU(B)-J
GX-F30MU-J

传感器

(注1)：GX-30MUB-J用工作状态指示灯(橙色)。

GX-12MLU-J
GX-12MLUB-J

传感器

(注1)：GX-12MLUB-J用工作状态指示灯(橙色)。

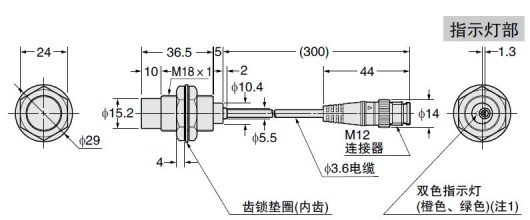

GX-18MLU-J
GX-18MLSB-J

传感器

(注1)：GX-18MLUB-J用工作状态指示灯(橙色)。

GX-30MLU-J
GX-30MLUB-J

传感器

(注1)：GX-30MLUB-J用工作状态指示灯(橙色)。

MS-SS5

GX-5SU(B)用传感器安装件(另售)

材质：尼龙66

MS-H12 MS-H18
MS-H30

保护罩(另售)

材质：氟化树脂

型号	A	B	C	适合机型
MS-H12	5	ø11.5	ø14	GX-12MU(B) GX-N12M(B)
MS-H18	6	ø17.5	ø20	GX-18MU(B) GX-N18M(B)
MS-H30	8	ø29.4	ø33	GX-30MU(B) GX-N30M(B)

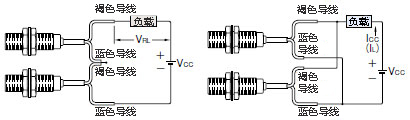

使用注意事项

<所有型号>

请勿将本产品作为保障人身安全的检测装置使用。
欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

安装

安装时的紧固扭矩请低于以下所给出的值。

用固定螺丝安装

请务必使用固定螺丝的杯点紧固M4。

<圆柱型> 　　　　　安装孔加工尺寸

型号	A（mm）	B（mm）	C（mm）	紧固扭矩
GX-5SU（B）	5～30	3	φ5.5^＋0.2₀	0.29N･m(注1)

(注1):	从2019年10⽉出货的产品。

请勿安装在指示灯部或其背面。

用螺母安装

<屏蔽·螺纹型>

<非屏蔽·螺纹型>

型号	D部尺寸（mm）	紧固扭矩
GX-8MU（B）	3～10.3	5.9N･m
GX-8MU（B）	10.3以上	11.8N･m
GX-12MU（B） GX-F12MU-J GX-N12M（B）	3.5～13.5	10N･m
GX-12MU（B） GX-F12MU-J GX-N12M（B）	13.5以上	20N･m
GX-18MU（B） GX-F18MU-J GX-N18M（B）	4～18	45N･m
GX-18MU（B） GX-F18MU-J GX-N18M（B）	18以上	80N･m
GX-30MU（B） GX-F30MU-J GX-N30M（B）	5～21	80N･m
GX-30MU（B） GX-F30MU-J GX-N30M（B）	21以上	180N･m
GX-8MLU（B）	12以上	11.8N･m
GX-12MLU（B） GX-N12ML（B）	15以上	20N･m
GX-18MLU（B） GX-N18ML（B）	25以上	80N･m
GX-30MLU（B） GX-N30ML（B）	30以上	180N･m

(注1):	安装时请使螺母不突出于螺纹部分。

为了提高安装强度，螺纹呈特殊形状。直接在设备上进行螺纹加工后安装传感器时，必须确保底孔直径超出下列数值。

型号	底孔直径
GX-8MU（B） GX-8MLU（B）	φ7.2mm
GX-12MU（B） GX-12MLU（B） GX-F12MU-J GX-N12M（B） GX-N12ML（B）	φ11.2mm

与周围金属的距离

传感器周围金属会影响检测，请注意以下几点。

周围金属的影响

周围金属会影响检测性能。请至少隔开下图所示的间距。

型号	E（mm）
GX-5SU（B）	4.5
GX-8MU（B）	4.5
GX-12MU（B） GX-F12MU-J GX-N12M（B）	8
GX-18MU（B） GX-F18MU-J GX-N18M（B）	20
GX-30MU（B） GX-F30MU-J GX-N30M（B）	40
GX-8MLU（B）	8
GX-12MLU（B） GX-N12ML（B）	22
GX-18MLU（B） GX-N18ML（B）	45
GX-30MLU（B） GX-N30ML（B）	75

嵌入金属

根据金属的种类，如果完全嵌入金属，检测距离将发生变化。特别是圆柱型及非屏蔽型，请至少隔开下图所示的间距。

型号	F（mm）	G（mm）
GX-5SU（B）	φ12	3
GX-8MLU（B）	φ24	12
GX-12MLU（B） GX-N12ML（B）	φ50	15
GX-18MLU（B） GX-N18ML（B）	φ75	25
GX-30MLU（B） GX-N30ML（B）	φ105	30

（注1）：使用非屏蔽型时，检测距离会根据螺母的位置而变化。

防止互相干扰

当并排安装多台传感器时，为了防止互相干扰，请至少隔开下图所示的间距。

相对配置时

平型配置时

型号	H（mm）	（mm）
GX-5SU（B）	19	14
GX-8MU（B）	20	15
GX-12MU（B） GX-F12MU-J	35	20
GX-18MU（B） GX-F18MU-J	70	45
GX-30MU（B） GX-F30MU-J	115	70
GX-8MLU（B）	60	45
GX-12MLU（B）	145	95
GX-18MLU（B）	250	165
GX-30MLU（B）	350	250
GX-N12M（B）	25	15
GX-N18M（B）	50	35
GX-N30M（B）	90	55
GX-N12ML（B）	120	70
GX-N18ML（B）	180	125
GX-N30ML（B）	290	190

检测距离

规格表中的检测距离是指使用标准检测物体时的距离。检测有色金属时，为乘上下表的修正系数后所得的数值。
此外，若被检测物体小于标准检测物体时，或被测物体经过电镀处理时，检测距离也会发生变化，敬请注意。

修正系数表

	铁	不锈钢（SUS304）	黄铜	铝
GX-5SU（B）	1	约0.63	约0.32	约0.30
GX-8MU（B）	1	约0.59	约0.32	约0.29
GX-12MU（B） GX-F12MU-J	1	约0.75	约0.51	约0.49
GX-18MU（B） GX-F18MU-J	1	约0.75	约0.50	约0.48
GX-30MU（B） GX-F30MU-J	1	约0.69	约0.44	约0.42
GX-8MLU（B）	1	约0.64	约0.38	约0.38
GX-12MLU（B）	1	约0.67	约0.44	约0.43
GX-18MLU（B）	1	约0.68	约0.45	约0.43
GX-30MLU（B）	1	约0.67	约0.44	约0.43
GX-N12M（B）	1	约0.77	约0.52	约0.51
GX-N18M（B）	1	约0.73	约0.50	约0.48
GX-N30M（B）	1	约0.70	约0.45	约0.44
GX-N12ML（B）	1	约0.66	约0.44	约0.43
GX-N18ML（B）	1	约0.68	约0.46	约0.44
GX-N30ML（B）	1	约0.65	约0.44	约0.43
