GX-300 圆柱形接近传感器

所属类型：	接近传感器
品牌：	松下
产地：	日本
状态：	在产
特点：	提高了基本性能，圆柱形接近传感器的标准产品

UL 、CE 、UKCA 已取得。

特点

通过提高响应频率，还适用于高速检测用途

传感器的ON/OFF判定可以高速响应，适用于高速检测用途，
还有助于缩短装置的间歇时间。

什么是响应频率？

将固定间隔内配置有标准检测物体的旋转板放置在接近传感器的前部。在观察检测输出的同时旋转旋转板，每秒内获得相应检测输出的次数就是响应频率。

换言之，响应频率数值较高即为高速响应。
例）若换算为响应速度，则：
　 1kHz→1ms周期　5kHz→0.2ms周期

检测距离的余量增加

长距离检测
M8 / M12 / M18 / M30螺纹型除标准距离型以外，还备有长距离型(型号带"K"的机型)。
检测距离更长，检测自由度更大。

即使与检测物体的距离因装置的振动而变化，也不易发生冲击和检测错误
与检测物体的距离因装置的振动和经年老化而变化时，可能会发生“无法检测”等误检测。
另外，因担心无法检测而缩短设置距离时，可能因接触而导致破损。
长距离型的检测距离有所延长，提高了设置时的自由度。

降低最大工作距离的误差
GX-300GX-300系列将最大工作距离的误差控制在±10％。
※以往产品GX系列时为±15%
M8螺纹型与以往产品相比降低。

指示灯的能见度大大提高。

带有明亮易读的指示灯，可以轻松检查安装和操作十分方便。



根据动作指示灯的可视角度，传感器的距离有所变化。

小直径型有四个指示灯。对于M8及以上的螺纹型，通过采用高亮度指示灯与扩散剂合成树脂，可视度更好，通过明亮的指示灯确认从而轻松进行复杂的设置位置调整。

※指示灯的外观因周围环境和亮度而异。
※对于 M8 以上的螺纹型，每侧点亮两个位置。
※在 IO-Link 通信时，M8 以上的螺纹型动作指示灯绿色闪烁。

除电缆型(电缆长度2m/5m)以外，还备有直接安装连接器型、中继连接器型。
另外，也备有耐弯曲电缆型(电缆长度2m/5m)，可以很方便地安装到活动部位

支持IO-Link

从仅执行ON/OFF判定的传感器
向可发出检测量和状态信号的传感器进化
※仅M8 / M12 / M18 / M30螺纹型的PNP输出・接近时ON型支持IO-Link。

◆	支持IO-Link的传感器可作为一般传感器(PNP输出型)使用。

◆	支持IO-Link的传感器通过与IO-Link主机连接，不仅可以传送ON/OFF信号，还可以双向传送传感器电平信息与动作模式切换信息，有助于制造现场的可视化、IoT化。

※	CC-Link IE Field及CC-Link是三菱电机(株)的商标，由CC-Link协会进行管理。 DeviceNet及EtherNet/IP是ODVA(Open DeviceNet Vender Association, Inc.)的注册商标。 EtherCAT是Beckhoff Automation GmbH的注册商标。 Modbus是Schneider Automation, Inc.的注册商标。

用途

机床刀具的定位

种类

关于型号

直流三线式・屏蔽型

种类		检测距离(注1)	型号	输出	输出动作
螺纹型	标准距离型	1.5mm (0～1.2mm)	GX-308M-A-P	PNP开路集电极晶体管	接近时ON
		2mm (0～1.6mm)	GX-312M-A-P	PNP开路集电极晶体管	接近时ON
		5mm (0～4mm)	GX-318M-A-P	PNP开路集电极晶体管	接近时ON
		10mm (0～8mm)	GX-330M-A-P	PNP开路集电极晶体管	接近时ON
	长距离型	2mm (0～1.6mm)	GX-308MK-A-P	PNP开路集电极晶体管	接近时ON
		4mm (0～3.2mm)	GX-312MK-A-P	PNP开路集电极晶体管	接近时ON
		8mm (0～6.4mm)	GX-318MK-A-P	PNP开路集电极晶体管	接近时ON
		15mm (0～12mm)	GX-330MK-A-P	PNP开路集电极晶体管	接近时ON

(注1):	最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。

直流三线式・非屏蔽型

种类		检测距离(注1)	型号	输出	输出动作
螺纹型	标准距离型	2mm (0～1.6mm)	GX-308ML-A-P	PNP开路集电极晶体管	接近时ON
		5mm (0～4mm)	GX-312ML-A-P	PNP开路集电极晶体管	接近时ON
		10mm (0～8mm)	GX-318ML-A-P	PNP开路集电极晶体管	接近时ON
		18mm (0～14.4mm)	GX-330ML-A-P	PNP开路集电极晶体管	接近时ON
	长距离型	4mm (0～3.2mm)	GX-308MLK-A-P	PNP开路集电极晶体管	接近时ON
		8mm (0～6.4mm)	GX-312MLK-A-P	PNP开路集电极晶体管	接近时ON
		16mm (0～12.8mm)	GX-318MLK-A-P	PNP开路集电极晶体管	接近时ON
		30mm (0～24mm)	GX-330MLK-A-P	PNP开路集电极晶体管	接近时ON

(注1):	最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。

电缆长度5m型

备有5m电缆长度型(标准：2m)。请在型号末尾加注"-C5"进行订购。
(例) GX-308S-A-P的5m电缆长度型为"GX-308S-A-P-C5"

耐弯曲电缆型(电缆长度2ｍ / 5m)

螺纹型(M5/M8)传感器备有耐弯曲电缆型(电缆长度2m/5m)。
请在2m耐弯曲电缆型型号末尾加注"-R"，5m耐弯曲电缆型型号末尾加注"-R5"进行订购。
(例) GX-308S-A-P的2m耐弯曲电缆型为"GX-308S-A-P-R"
(例) GX-308S-A-P的5m耐弯曲电缆型为"GX-308S-A-P-R5"

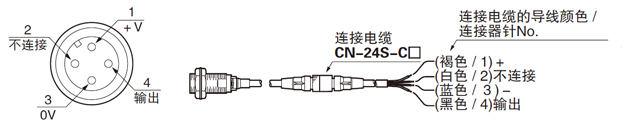

中继连接器型

螺纹型(M8/M12/M18/M30)传感器备有中继连接器型。
(连接器部：M12、电缆长度：0.3m)
请在型号末尾加注"-J"进行订购。
(例) GX-308M-A-P的中继连接器型为"GX-308M-A-P-J"

中继连接器请另行购买连接电缆。

• 连接电缆

型号	内容
CN-24S-C2	长度2m	AWG20 4芯单侧带M12 SmartClick连接器电缆。电缆外径：ø6mm
CN-24S-C5	长度5m	AWG20 4芯单侧带M12 SmartClick连接器电缆。电缆外径：ø6mm

(注1):	为欧姆龙(株)的商标。

直接安装连接器型

螺纹型(M12/M18/M30)传感器备有直接安装连接器型。请在型号末尾加注"-Z"进行订购。
(例) GX-312M-A-P的直接安装连接器型为"GX-312M-A-N-Z"

规格

直流三线式・屏蔽型

种类		屏蔽型
		螺纹型
		标准距离
型号 (注2)	接近时ON	GX-308M-A-□	GX-312M-A-□	GX-318M-A-□	GX-330M-A-□
适用标准及认证		CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、UL/c-UL列名认证（耐弯曲电缆型除外）
最大工作距离(注3)		1.5mm±10%	2mm±10%	5mm±10%	10mm±10%
稳定检测范围(注3)		0～1.2mm	0～1.6mm	0～4mm	0～8mm
标准检测物体		铁板8×8×t1mm	铁板12×12×t1mm	铁板18×18×t1mm	铁板30×30×t1mm
应差(迟滞)		工作距离的10%以下(使用标准检测物体)
电源电压		DC 10～30V[含脉动(p-p)10%]、Class2
消耗电流		16mA以下
通信输出 (C/Q)	IO-Link通信	IO-Link Specification Ver1.1
	传输速度	COM3 (230.4kbps)
	过程数据	PD尺寸：2byte、OD尺寸：1byte (M-sequence type：TYPE2_2)
	最小循环时间	0.4ms
	供应商ID	834(0x342)
	设备ID	GX-308□：0x70000、GX-312□：0x70001、GX-318□：0x70002、GX-330□：0x70003
输出		<PNP输出型> PNP开路集电极晶体管 • 最大源电流：200ｍA以下 [GX-308M(K)-□：200mA以下(-40～+70℃时)、100mA以下(+70～+85℃时)] • 外加电压：30V DC以下(输出和+V之间) • 剩余电压：2V以下(注4)(源电流为200mA以下时)
	短路保护	配备
响应频率(注5)		2,000Hz	1,500Hz	600Hz	400Hz
动作指示灯		标准I/O模式(SIO模式)：动作指示(橙色 / 亮起)、通信指示(绿色 / 熄灭) IO-Link通信模式(COM模式)：动作指示(橙色 / 亮起)、通信指示[绿色 / 闪烁(1s周期)]
污损度		3
使用标高		2,000m以下
耐环境性	保护构造	IP67 (IEC)、 IP69K、 IP67G [但直接安装连接器型为IP67(IEC)、IP69K]
	使用环境温度	-40～+85℃、存储时：-45～+85℃(注意不可结露、结冰) (中继连接器型的UL温度额定值为-25～+70℃)
	使用环境湿度	35～95%RH、存储时：35～95%RH(注意不可结露)
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10～55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	加速度1,000m/s² (GX-308M(K)-□：500m/s²)　X,Y和Z方向各10次
检测距离的变动	温度特性	使用环境温度范围内，+23℃时检测距离的±15%以内 -25～+70℃的温度范围内，+23℃时检测距离的±10%以内
检测距离的变动	电压特性	额定电源电压的±15%%波动时，±1%以内
材质		外壳：黄铜(镀镍) [但GX-308M(K)-□为不锈钢(SUS303)]、检测部：聚对苯二甲酸乙二醇酯(PBT)、电缆：氯乙烯(PVC)
电缆		0.2mm² 3芯耐油ø4mm 附带2m橡皮电缆(注6)		0.2mm² 3芯耐油ø6mm 附带2m橡皮电缆(注7)
重量	电缆型 (注4)	本体重量：约55g 包装重量：约80g	本体重量：约70g 包装重量：约95g	本体重量：约140g 包装重量：约160g	本体重量：约210g 包装重量：约240g
	中继连接器型	本体重量：约25g 包装重量：约55g	本体重量：约40g 包装重量：约70g	本体重量：约70g 包装重量：约100g	本体重量：约140g 包装重量：约170g
	直接连接器型	-	本体重量：约25g 包装重量：约55g	本体重量：约50g 包装重量：约75g	本体重量：约130g 包装重量：约150g
附件		螺母：2个、齿锁垫圈：1个

(注1):	无指定时的测量条件为使用环境温度=+23℃。
(注2):	型号的□中加注"P"的机型为PNP输出型。
(注3):	最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4):	电缆长2m时的值。
(注5):	响应频率为平均值。
(注6):	耐弯曲电缆型为0.2mm² 3芯耐弯曲ø4mm橡皮电缆。
(注7):	耐弯曲电缆型为0.2mm² 3芯耐弯曲ø6mm橡皮电缆。

种类		屏蔽型
		螺纹型
		长距离
型号 (注2)	接近时ON	GX-308MK-A-□	GX-312MK-A-□	GX-318MK-A-□	GX-330MK-A-□
适用标准及认证		CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、UL/c-UL列名认证
最大工作距离(注3)		2mm±10%	4mm±10%	8mm±10%	15mm±10%
稳定检测范围(注3)		0～1.6mm	0～3.2mm	0～6.4mm	0～12mm
标准检测物体		铁板8×8×t1mm	铁板12×12×t1mm	铁板24×24×t1mm	铁板45×45×t1mm
应差(迟滞)		工作距离的15%以下(使用标准检测物体)
电源电压		DC 10～30V[含脉动(p-p)10%]、Class2
消耗电流		16mA以下
通信输出 (C/Q)	IO-Link通信	IO-Link Specification Ver1.1
	传输速度	COM3 (230.4kbps)
	过程数据	PD尺寸：2byte、OD尺寸：1byte (M-sequence type：TYPE2_2)
	最小循环时间	0.4ms
	供应商ID	834(0x342)
	设备ID	GX-308□：0x70000、GX-312□：0x70001、GX-318□：0x70002、GX-330□：0x70003
输出		<PNP输出型> PNP开路集电极晶体管 • 最大源电流：200ｍA以下 [GX-308M(K)-□：200mA以下(-40～+70℃时)、100mA以下(+70～+85℃时)] • 外加电压：30V DC以下(输出和+V之间) • 剩余电压：2V以下(注4)(源电流为200mA以下时)
	短路保护	配备
响应频率(注5)		1,500Hz	1,000Hz	500Hz	250Hz
动作指示灯		标准I/O模式(SIO模式)：动作指示(橙色 / 亮起)、通信指示(绿色 / 熄灭) IO-Link通信模式(COM模式)：动作指示(橙色 / 亮起)、通信指示[绿色 / 闪烁(1s周期)]
污损度		3
使用标高		2,000m以下
耐环境性	保护构造	IP67 (IEC)、 IP69K、 IP67G [但直接安装连接器型为IP67(IEC)、IP69K]
	使用环境温度	-40～+85℃、存储时：-45～+85℃(注意不可结露、结冰) (中继连接器型的UL温度额定值为-25～+70℃)
	使用环境湿度	35～95%RH、存储时：35～95%RH(注意不可结露)
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10～55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	加速度1,000m/s² (GX-308M(K)-□：500m/s²)　X,Y和Z方向各10次
检测距离的变动	温度特性	使用环境温度范围内，+23℃时检测距离的±15%以内 -25～+70℃的温度范围内，+23℃时检测距离的±10%以内
检测距离的变动	电压特性	额定电源电压的±15%%波动时，±1%以内
材质		外壳：黄铜(镀镍) [但GX-308M(K)-□为不锈钢(SUS303)]、检测部：聚对苯二甲酸乙二醇酯(PBT)、电缆：氯乙烯(PVC)
电缆		0.2mm² 3芯耐油ø4mm 附带2m橡皮电缆(注6)		0.2mm² 3芯耐油ø6mm 附带2m橡皮电缆(注7)
重量	电缆型 (注4)	本体重量：约55g 包装重量：约80g	本体重量：约70g 包装重量：约95g	本体重量：约140g 包装重量：约160g	本体重量：约210g 包装重量：约240g
	中继连接器型	本体重量：约25g 包装重量：约55g	本体重量：约40g 包装重量：约70g	本体重量：约70g 包装重量：约100g	本体重量：约140g 包装重量：约170g
	直接连接器型	-	本体重量：约25g 包装重量：约55g	本体重量：约50g 包装重量：约75g	本体重量：约130g 包装重量：约150g
附件		螺母：2个、齿锁垫圈：1个

(注1):	无指定时的测量条件为使用环境温度=+23℃。
(注2):	型号的□中加注"P"的机型为PNP输出型。
(注3):	最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4):	电缆长2m时的值。
(注5):	响应频率为平均值。
(注6):	耐弯曲电缆型为0.2mm² 3芯耐弯曲ø4mm橡皮电缆。
(注7):	耐弯曲电缆型为0.2mm² 3芯耐弯曲ø6mm橡皮电缆。

直流三线式・非屏蔽型

种类		非屏蔽型
		螺纹型
		标准距离
型号 (注2)	接近时ON	GX-308ML-A-□	GX-312ML-A-□	GX-318ML-A-□	GX-330ML-A-□
适用标准及认证		CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、UL/c-UL列名认证
最大工作距离(注3)		2mm±10%	5mm±10%	10mm±10%	18mm±10%
稳定检测范围(注3)		0～1.6mm	0～4mm	0～8mm	0～14.4mm
标准检测物体		铁板8×8×t1mm	铁板15×15×t1mm	铁板30×30×t1mm	铁板54×54×t1mm
应差(迟滞)		工作距离的10%以下(使用标准检测物体)
电源电压		DC 10～30V[含脉动(p-p)10%]、Class2
消耗电流		16mA以下
通信输出 (C/Q)	IO-Link通信	IO-Link Specification Ver1.1
	传输速度	COM3 (230.4kbps)
	过程数据	PD尺寸：2byte、OD尺寸：1byte (M-sequence type：TYPE2_2)
	最小循环时间	0.4ms
	供应商ID	834(0x342)
	设备ID	GX-308□：0x70000、GX-312□：0x70001、GX-318□：0x70002、GX-330□：0x70003
输出		<PNP输出型> PNP开路集电极晶体管 • 最大源电流：200ｍA以下 [GX-308ML(K)-□：200mA以下(-40～+70℃时)、100mA以下(+70～+85℃时)] • 外加电压：30V DC以下(输出和+V之间) • 剩余电压：2V以下(注4)(源电流为200mA以下时)
	短路保护	配备
响应频率(注5)		1,000Hz	800Hz	400Hz	100Hz
动作指示灯		标准I/O模式(SIO模式)：动作指示(橙色 / 亮起)、通信指示(绿色 / 熄灭) IO-Link通信模式(COM模式)：动作指示(橙色 / 亮起)、通信指示[绿色 / 闪烁(1s周期)]
污损度		3
使用标高		2,000m以下
耐环境性	保护构造	IP67 (IEC)、 IP69K、 IP67G [但直接安装连接器型为IP67(IEC)、IP69K]
	使用环境温度	-40～+85℃、存储时：-45～+85℃(注意不可结露、结冰) (中继连接器型的UL温度额定值为-25～+70℃)
	使用环境湿度	35～95%RH、存储时：35～95%RH(注意不可结露)
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10～55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	加速度1,000m/s² (GX-308ML(K)-□：500m/s²)　X,Y和Z方向各10次
检测距离的变动	温度特性	使用环境温度范围内，+23℃时检测距离的±15%以内 -25～+70℃的温度范围内，+23℃时检测距离的±10%以内
检测距离的变动	电压特性	额定电源电压的±15%%波动时，±1%以内
材质		外壳：黄铜(镀镍) [但GX-308ML(K)-□为不锈钢(SUS303)]、检测部：聚对苯二甲酸乙二醇酯(PBT)、电缆：氯乙烯(PVC)
电缆		0.2mm² 3芯耐油ø4mm 附带2m橡皮电缆(注6)		0.2mm² 3芯耐油ø6mm 附带2m橡皮电缆(注7)
重量	电缆型 (注4)	本体重量：约55g 包装重量：约80g	本体重量：约70g 包装重量：约95g	本体重量：约140g 包装重量：约170g	本体重量：约200g 包装重量：约230g
	中继连接器型	本体重量：约25g 包装重量：约55g	本体重量：约40g 包装重量：约65g	本体重量：约75g 包装重量：约100g	本体重量：约140g 包装重量：约160g
	直接连接器型	-	本体重量：约25g 包装重量：约55g	本体重量：约55g 包装重量：约80g	本体重量：约120g 包装重量：约150g
附件		螺母：2个、齿锁垫圈：1个

(注1):	无指定时的测量条件为使用环境温度=+23℃。
(注2):	型号的□中加注"P"的机型为PNP输出型。
(注3):	最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4):	电缆长2m时的值。
(注5):	响应频率为平均值。
(注6):	耐弯曲电缆型为0.2mm² 3芯耐弯曲ø4mm橡皮电缆。
(注7):	耐弯曲电缆型为0.2mm² 3芯耐弯曲ø6mm橡皮电缆。

种类		非屏蔽型
		螺纹型
		长距离
型号 (注2)	接近时ON	GX-308MLK-A-□	GX-312MLK-A-□	GX-318MLK-A-□	GX-330MLK-A-□
适用标准及认证		CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、UL/c-UL列名认证
最大工作距离(注3)		4mm±10%	8mm±10%	16mm±10%	30mm±10%
稳定检测范围(注3)		0～3.2mm	0～6.4mm	0～12.8mm	0～24mm
标准检测物体		铁板12×12×t1mm	铁板24×24×t1mm	铁板48×48×t1mm	铁板90×90×t1mm
应差(迟滞)		工作距离的15%以下(使用标准检测物体)
电源电压		DC 10～30V[含脉动(p-p)10%]、Class2
消耗电流		16mA以下
通信输出 (C/Q)	IO-Link通信	IO-Link Specification Ver1.1
	传输速度	COM3 (230.4kbps)
	过程数据	PD尺寸：2byte、OD尺寸：1byte (M-sequence type：TYPE2_2)
	最小循环时间	0.4ms
	供应商ID	834(0x342)
	设备ID	GX-308□：0x70000、GX-312□：0x70001、GX-318□：0x70002、GX-330□：0x70003
输出		<PNP输出型> PNP开路集电极晶体管 • 最大源电流：200ｍA以下 [GX-308ML(K)-□：200mA以下(-40～+70℃时)、100mA以下(+70～+85℃时)] • 外加电压：30V DC以下(输出和+V之间) • 剩余电压：2V以下(注4)(源电流为200mA以下时)
	短路保护	配备
响应频率(注5)		1,000Hz	800Hz	400Hz	100Hz
动作指示灯		标准I/O模式(SIO模式)：动作指示(橙色 / 亮起)、通信指示(绿色 / 熄灭) IO-Link通信模式(COM模式)：动作指示(橙色 / 亮起)、通信指示[绿色 / 闪烁(1s周期)]
污损度		3
使用标高		2,000m以下
耐环境性	保护构造	IP67 (IEC)、 IP69K、 IP67G [但直接安装连接器型为IP67(IEC)、IP69K]
	使用环境温度	-40～+85℃、存储时：-45～+85℃(注意不可结露、结冰) (中继连接器型的UL温度额定值为-25～+70℃)
	使用环境湿度	35～95%RH、存储时：35～95%RH(注意不可结露)
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，50MΩ以上，基于DC500V的高阻表
	耐振动	频率10～55Hz　双振幅1.5mm　X,Y和Z方向各2小时
	耐冲击	加速度1,000m/s² (GX-308ML(K)-□：500m/s²)　X,Y和Z方向各10次
检测距离的变动	温度特性	使用环境温度范围内，+23℃时检测距离的±15%以内 -25～+70℃的温度范围内，+23℃时检测距离的±10%以内
检测距离的变动	电压特性	额定电源电压的±15%%波动时，±1%以内
材质		外壳：黄铜(镀镍) [但GX-308ML(K)-□为不锈钢(SUS303)]、检测部：聚对苯二甲酸乙二醇酯(PBT)、电缆：氯乙烯(PVC)
电缆		0.2mm² 3芯耐油ø4mm 附带2m橡皮电缆(注6)		0.2mm² 3芯耐油ø6mm 附带2m橡皮电缆(注7)
重量	电缆型(注4)	本体重量：约55g 包装重量：约80g	本体重量：约70g 包装重量：约95g	本体重量：约140g 包装重量：约170g	本体重量：约240g 包装重量：约280g
	中继连接器型	本体重量：约25g 包装重量：约55g	本体重量：约40g 包装重量：约65g	本体重量：约75g 包装重量：约100g	本体重量：约170g 包装重量：约220g
	直接连接器型	-	本体重量：约25g 包装重量：约55g	本体重量：约55g 包装重量：约80g	本体重量：约160g 包装重量：约200g
附件		螺母：2个、齿锁垫圈：1个

(注1):	无指定时的测量条件为使用环境温度=+23℃。
(注2):	型号的□中加注"P"的机型为PNP输出型。
(注3):	最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(注4):	电缆长2m时的值。
(注5):	响应频率为平均值。
(注6):	耐弯曲电缆型为0.2mm² 3芯耐弯曲ø4mm橡皮电缆。
(注7):	耐弯曲电缆型为0.2mm² 3芯耐弯曲ø6mm橡皮电缆。

尺寸图

单位mm

GX-308M(K)-□、GX-312M(K)-□、GX-318M(K)-□、GX-330M(K)-□
GX-308ML(K)-□、GX-312ML(K)-□、GX-318ML(K)-□、GX-330ML(K)-□

传感器

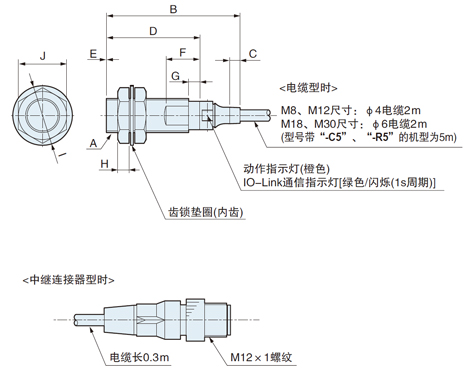

电缆型 / 中继连接器型

型号	屏蔽型
型号	A	B	C	D	E	F	G	H	I	J

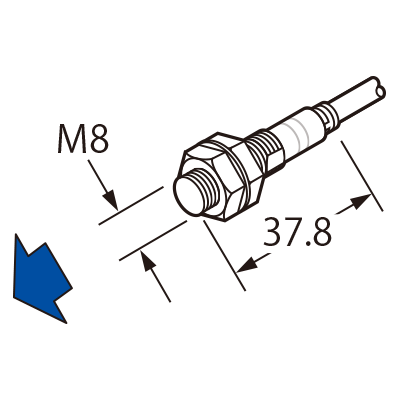

GX-308M(K)	M8×1	37.8	4.4	26	-	10	4	3	15	13
GX-312M(K)	M12×1	47.1	3.7	33	-	12	4	4	21	17
GX-318M(K)	M18×1	55.3	8.5	38	-	12	4	4	29	24
GX-330M(K)	M30×1.5	60.3	8.3	43	-	12	4	5	42	36

型号	非屏蔽型
型号	A	B	C	D	E	F	G	H	I	J
GX-308ML(K)	M8×1	37.8	4.4	26	6	8	-	3	15	13
GX-312ML(K)	M12×1	47.1	3.7	33	7	10	-	4	21	17
GX-318ML(K)	M18×1	55.3	8.5	38	10	10	-	4	29	24
GX-330ML	M30×1.5	60.3	8.3	43	13	10	-	5	42	36
GX-330MLK	M30×1.5	82.3	8.3	65	15	10	-	5	42	36

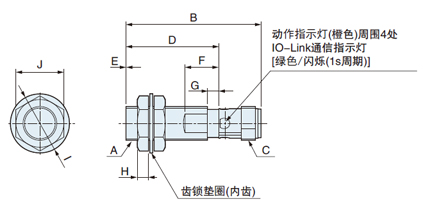

直接安装连接器型

型号	屏蔽型
型号	A	B	C	D	E	F	G	H	I	J
GX-312M(K)	M12×1	48	M12×1	33	-	12	4	4	21	17
GX-318M(K)	M18×1	53	M12×1	38	-	12	4	4	29	24
GX-330M(K)	M30×1.5	58	M12×1	43	-	12	4	5	42	36

型号	非屏蔽型
型号	A	B	C	D	E	F	G	H	I	J
GX-312ML(K)	M12×1	48	M12×1	33	7	10	-	4	21	17
GX-318ML(K)	M18×1	53	M12×1	38	10	10	-	4	29	24
GX-330ML	M30×1.5	58	M12×1	43	13	10	-	5	42	36
GX-330MLK	M30×1.5	80	M12×1	65	15	10	-	5	42	36

(注1):	M8型没有直接安装连接器型。

回路・连接

GX-3□M(K)-A-P
GX-3□ML(K)-A-P

PNP输出・接近时ON型

输入・输出电路图

<用作一般传感器时>

[标准I/O模式(SIO模式)]

(注1):	M8螺纹型时为200mA MAX.(-40～+70℃时)、100mA MAX.(+70～+85℃时)。

<连接IO-Link主机使用时>
[IO-Link通信模式(COM模式)]

(注1):	M8螺纹型时为200mA MAX.(-40～+70℃时)、100mA MAX.(+70～+85℃时)。
(注2):	在IO-Link模式下，请将IO-Link主机与传感器之间的导线长度控制在20m以下。

连接图

连接器针配置图
[中继连接器型、直接安装连接器型]

使用注意事项

・	本产品目录是您选择产品时的指南，使用时请务必阅读产品附带的使用说明书。

请勿将本产品作为保障人身安全的检测装置使用。
欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

安装

安装时的紧固扭矩请低于以下所给出的值。

用螺母安装

紧固螺母时，请勿用力过大。紧固时请务必使用齿锁垫圈。
M8螺纹型时，容许强度根据与检测头前端的距离而有所不同。图中B部与C部的紧固容许强度如下表所示。(B部是指从检测头前端到下表所列尺寸的范围。如图所示，C部还包含检测头侧的螺母。因此，即使此螺母端略微进入B部，也请适用B部的强度。)
下表所列的紧固容许强度表示使用垫圈时的值。

型号 (屏蔽型)	B部		C部
型号 (屏蔽型)	尺寸(mm)	紧固扭矩	紧固扭矩
GX-308M(K)	9	9N・m	12N・m
GX-312M(K)	-	30N・m
GX-318M(K)	-	70N・m
GX-330M(K)	-	180N・m

型号 (非屏蔽型)	B部		C部
型号 (非屏蔽型)	尺寸(mm)	紧固扭矩	紧固扭矩
GX-308ML(K)	3	9N・m	12N・m
GX-312ML(K)	-	30N・m
GX-318ML(K)	-	70N・m
GX-330ML(K)	-	180N・m

安装孔加工尺寸与螺母对角尺寸

型号	D(mm)	E(mm)
GX-308M(K) GX-308ML(K)	ø8.5^+0.5₀	13
GX-312M(K) GX-312ML(K)	ø12.5^+0.5₀	17
GX-318M(K) GX-318ML(K)	ø18.5^+0.5₀	24
GX-330M(K) GX-330ML(K)	ø30.5^+0.5₀	36

与周围金属的距离

由于传感器周围的金属可能会对检测结果产生影响，请注意以下事项。

周围金属的影响

周围金属会影响检测性能。请至少隔开下图所示的间距。
使用螺母时，请使用本体附带的螺母及垫圈。
附带的螺母因机型而异。形状详情请参阅外形尺寸图。

(单位：mm)

型号 (屏蔽型)	安装方法A				安装方法B
型号 (屏蔽型)	F	G	H	I	J	G	K	H	I
GX-308M	0	ø8	4.5	12	0	ø8	0	4.5	12
GX-312M	0	ø12	8	18	0	ø12	0	8	18
GX-318M	0	ø18	20	27	0	ø18	0	20	27
GX-330M	0	ø30	40	45	0	ø30	0	40	45
GX-308MK	0	ø8	4.5	12	0	ø8	0	4.5	12
GX-312MK	0	ø18	12	18	2.4	ø18	2.4	12	18
GX-318MK	0	ø27	24	27	3.6	ø27	3.6	24	27
GX-330MK	0	ø45	45	45	6	ø45	6	45	45

型号 (非屏蔽型)	安装方法A				安装方法B
型号 (非屏蔽型)	F	G	H	I	J	G	K	H	I
GX-308ML	6	ø24	8	24	6	ø24	6	8	24
GX-312ML	11	ø40	20	36	15	ø40	15	20	36
GX-318ML	18	ø55	40	54	22	ø55	22	40	54
GX-330ML	25	ø90	70	90	30	ø90	30	70	90
GX-308MLK	9	ø24	8	24	12	ø24	12	8	24
GX-312MLK	11	ø40	20	40	15	ø40	15	20	40
GX-318MLK	21	ø70	48	70	25	ø70	25	48	70
GX-330MLK	40	ø120	90	120	45	ø120	45	90	120

防止相互干扰

当并排安装多台传感器时，为了防止相互干扰，请至少隔开下图所示的间距。

型号 (屏蔽型)	L (mm)	M (mm)
GX-308M(K)	20	15
GX-312M(K)	30	20
GX-318M	50	35
GX-318MK	60	35
GX-330M	100	70
GX-330MK	110	90

型号 (非屏蔽型)	L (mm)	M (mm)
GX-308ML(K)	80	60
GX-312ML(K)	120	100
GX-318ML	200	110
GX-318MLK	200	120
GX-330ML	300	200
GX-330MLK	350	300

时序图

(注1):	将搭载IO-Link的机型作为一般传感器使用时，为标准I/O模式(SIO模式)的动作。
(注2):	通过IO-Link通信，可以变更动作模式。另外，通过IO-Link通信，可以设定OUT的定时器功能。

其他

本产品是为在工业环境中使用而开发和制造的。
请勿在以下安装场所使用。
・在室外(直射阳光、雨、雪、水滴等直接飞溅得到的场所)使用。
・在化学药品，尤其是溶剂或酸性环境中使用。
・有腐蚀性气体的场所。
在产生高频电场的超声波清洗装置、高频发生装置、无线电收发器・手机或变频器等附近可能会导致误动作。
在同一配管或管道中进行高压电线、动力线与接近传感器的配线时，可能会受到感应的影响，导致误动作或损坏。因此请另行配管或单独配管。
为了避免影响寿命、性能，在使用切削油的环境中使用时，请遵守以下条件。
・禁止在油中或水中使用
对本产品寿命的影响可能因使用的油剂而异。请客户在事先确认密封构件没有受切削油的影响而变质、劣化后，再进行使用。
稀释剂类会溶解产品表面，请勿在清洁时使用。
在温度环境的影响下，接通电源时可能会发生输出误脉冲。使用时，请在电源接通300ms后的稳定状态下使用。检测物体存在于传感器检测面附近时，电源接通时的输出误脉冲时间可能在300ms以上。请在实际环境中确认后再进行使用。
传感器经过高精度调整，请避免在温度急剧变化的环境中使用。
请勿对产品进行分解、擅自维修或改造。
请勿超出额定电压范围使用。施加超出额定电压范围的电压时，可能会造成损坏、烧损。
请勿进行误配线，比如电源极性接反等。否则可能导致破裂、烧损。
在空载状态下直接连接电源时，内部元件可能会破裂、烧损，因此请放入负载进行配线。
操作时可能因螺纹部而造成受伤，请使用手套等防护用具。
对于直接安装连接器型和中继连接器型，请确认所用连接器电缆的规格，在不超出产品和连接器电缆规格范围的环境中使用。
将连接器电缆连接至直接安装连接器型及中继连接器型时，请在确认连接器部无异物等后再进行使用。
在IO-Link模式下，请将IO-Link主机与传感器之间的电缆长度控制在20m以下。
