GA-311/GH 超小型接近传感器

放大器放大器本体不附带ONE SHOT电缆。 请务必另行购买ONE SHOT电缆。

种类	形状	型号	输出
连接器型		GA-311	NPN开路集电极晶体管

放大器本体不附带ONE SHOT电缆。 请务必另行购买ONE SHOT电缆

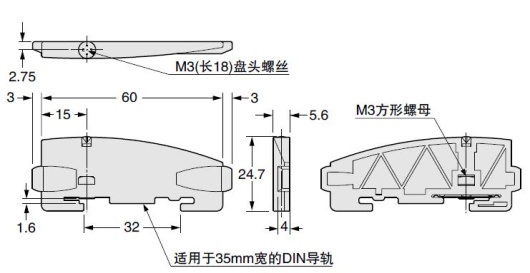

放大器本体不附带尾盘。 连接时请务必另行购买尾盘。

形状	型号	内容
	MS-DIN-E	连接放大器或在DIN导轨上移动放大器时，请从两端夹紧放大器，并将其固定。连接时请务必使用。

(注1)： 无指定时的测量条件为使用环境温度＝+23℃。
(注2)： 稳定检测范围是指能满足标准检测物体各性能的检测距离范围。最大工作距离是指使用标准检测物体时的最大距离(使用环境温度：+20℃)。在稳定检测范围内使用适用于精确检测。
(注3)： 应差与重复精度为稳定检测范围内的标准检测物体的数据。
(注4)： 指在0～+55℃、+20℃时稳定检测范围内的工作距离变动。(检测头单体的数据。)
(注5)： 请勿变更检测头的电缆长度。
(注6)：若用于切削油飞溅的环境中，可能会因油中所含的添加物而使产品老化，请事先确认后再使用。

(注1)： 无指定的测量条件为使用环境温度＝+23℃。
(注2)： 指在0～+55℃、+20℃时稳定检测范围内的工作距离变动。(放大器单体的数据。)
(注3)： 不附带ONE SHOT电缆。请务必另行购买ONE SHOT电缆。

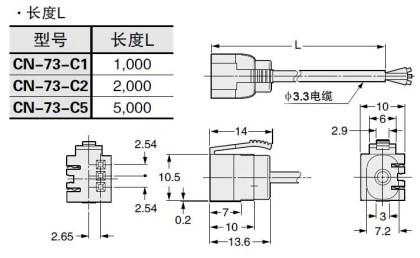

母电缆(3芯)：CN-73-C1(电缆长1m)、CN-73-C2(电缆长2m)、CN-73-C5(电缆长5m)

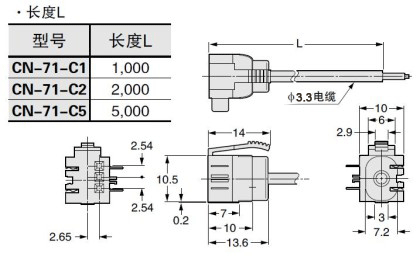

子电缆(1芯)：CN-71-C1(电缆长1m)、CN-71-C2(电缆长2m)、CN-71-C5(电缆长5m)

用固定螺丝安装

• 安装时的紧固扭矩请低于以下所给出的值。请务必使用带杯点的固定螺丝。

型号 紧固扭炬 A（mm） GH-2SE 0.17N・m 3以上 GH-3SE 0.17N・m 4以上 GH-5SE 0.78N・m 5以上 GH-8SE GH-F8SE 0.59N・m 5以上

与周围金属的距离

• 检测头周围的金属会影响检测性能。
  请至少隔开下图所示的间距。

型号 B（mm） GH-2SE 3 GH-3SE 4 GH-5SE 5 GH-8SE GH-F8SE 9

防止相互干扰

• 当并排安装多个检测头时，为了防止相互干扰，请至少隔开下图所示的间距。

检测距离

• 规格表中的检测距离是指使用标准检测物体时的距离。检测有色金属时，检测距为乘上下表的修正系数后所得的数值。此外，若被测物体小于标准检测物体时，或被测物体经过电镀处理时，检测距离也会发生变化，敬请注意。

修正系数表

• 使用时，请避开电源接通时的过渡状态(0.5s)。
• 请勿用于振动剧烈的地方，以免误动作。
• 请勿对检测头电缆引出部施加强行弯曲或拉曳等应力。
