SF4B-C 小型光幕传感器

所属类型：	光幕传感器
品牌：	松下
产地：	苏州
状态：	在产
特点：	小型，轻量独特的双重构造配备有丰富多彩的功能

小型光幕传感器 Type4 新登场!
完美匹配铝制框架!

UL 、CE 、CSA 、TUV 、Korean S Mark 、UKCA 已取得。
UL, CSA : NRTL认证(Certified by TÜV SÜD America Inc.)

特点

将“小型”、“轻量”及“智能”完美融合于一体。
新理念[小型光幕传感器]

SF4B-C系列实现了前所未有的尺寸：宽度20mm×进深27.4mm。
小型、轻量，并进一步追求安装便利性的光幕传感器。
还配备有充实的光轴无效/消隐等安全功能。

小型尺寸，可最大限度地利用开口

SF4B-C系列采用可完美融入铝制框架的构造，并能最大限度地利用开口。安装时，可实现零死角。

■侧面安装
・光幕传感器不会超出开口部。
・由于光幕传感器的宽度较薄，因此安装时可减少突出。

※使用标准安装支架MS-SF4BC-1(另售)时

■埋入安装(侧面)
・即使采用埋设安装，也能轻松容纳。
・不会超出开口部，也不会超出到外侧。
・工件不会碰撞到光幕传感器上。

※使用标准安装支架MS-SF4BC-1(另售)时

■背面安装
・完美匹配20×20mm的铝制框架。
・不会超出铝制框架。

※使用标准安装支架MS-SF4BC-1(另售)时

采用独特的双重构造

追求轻量的[树脂机身]和提高坚固性的[金属内框架]，采用将两者加以组合的独特的双重构造。

※上图为对无缝外壳进行切割后的示意图。

本体重量减轻45%^※可轻松安装到高处，轻松安装长尺型。

采用树脂机身，与以往的铝制外壳型相比，本体重量减轻了45%^※。搬运和国外运输时，有助于使整个装置实现轻量化。

※SF4B-H80<V2>与SF4B-H80CA-J05比较。

最大检测幅度(防护高度)1,943.4mm

采用小型树脂机身，但同时还采用提高坚固性的金属内框架来抑制弯曲，检测幅度（防护高度）对应263.4mm~1,943.4mm。

配备大型应用指示灯 [仅限SF4B-□CA-J05]

在光幕传感器的中央配备有大型应用指示灯(橙色)。不仅表明光幕传感器的存在，还能有效防止意外遮光。可用于光轴无效功能用指示灯和工作指示灯等各种用途。

■从侧面看也具有卓越的辨认性
大型应用指示灯的光亮可穿透树脂机身，从侧面看也具有卓越的辨认性。

使用手持控制器SFB-HC(另售)，可简单完成各种设定，并熟练使用丰富多彩的功能。

限定光轴无效区域、按照光轴进行控制的光轴无效控制功能
(仅限SF4B-□CA-J05)

配备有可选择有效光轴的固定消隐功能配备有固定消隐功能，即使特定光轴被遮光，控制输出(OSSD)也不会变为OFF。障碍物常常遮住特定光轴等时，十分便利。另外，障碍物偏离监测区域时，控制输出（OSSD）将会被强制设为OFF，因此可确保安全。

配备有可使不确定的光轴失效的浮动消隐功能最多可使3个不确定的光轴失效。被遮光的光轴数小于设定光轴数时，控制输出（OSSD）不会变为OFF。更换之际，障碍物在监测区域内移动的情况下，以及将材料投入到光幕传感器监测区域内的情况下，十分便利

※使用浮动消隐功能时，最小检测物体会发生变化。

通过监控不稳定入光，可利用输出和指示灯来实现预防、保养
在辅助输出切换功能中设为不稳定入光时OFF或者ON，当光轴发生偏移或者相对污渍入光量下降时，除入光量指示灯外，还可通过辅助输出（非安全输出）进行通报。

(注1):	将控制输出(OSSD1、OSSD2)从OFF切换为ON时的阈值作为入光量100%。
(注2):	遮光时是指监测区域内有遮光物存在时的状态。
(注3):	使用按照光轴进行控制的屏蔽控制功能、固定消隐功能和浮动消隐功能时，无法设定。

配备有丰富多彩的功能

支持PNP/NPN两个极性
1个品号即可切换PNP/NPN的输入，有助于削减登录品号。

外部设备监控功能
无需专用单元，即可直接连接外部设备（安全继电器等），因此可有效简化安装、削减成本，避免各种故障发生。

ELCA(Extraneous Light Check & Avoid)功能
无需使用抗干扰线既可减少相互之间的干扰。

光轴对准显示
将光幕传感器的光轴分为4等分进行显示，因此入光位置一目了然。

种类

产品构成

[1][2]光幕传感器

Hand型
最小检测物体ø25mm (光轴20mm间隔)

形状	检测距离 (注1) (有效距离)	型号(注2)		光轴数	检测幅度 (防护高度)
形状	检测距离 (注1) (有效距离)	[1]中间继电器型 (带静音功能)	[2]电缆型	光轴数	检测幅度 (防护高度)
	0.3～7m	SF4B-H12CA-J05	SF4B-H12C	12	263.4mm
		SF4B-H16CA-J05	SF4B-H16C	16	343.4mm
		SF4B-H20CA-J05	SF4B-H20C	20	423.4mm
		SF4B-H24CA-J05	SF4B-H24C	24	503.4mm
		SF4B-H28CA-J05	SF4B-H28C	28	583.4mm
		SF4B-H32CA-J05	SF4B-H32C	32	663.4mm
		SF4B-H36CA-J05	SF4B-H36C	36	743.4mm
		SF4B-H40CA-J05	SF4B-H40C	40	823.4mm
		SF4B-H48CA-J05	SF4B-H48C	48	983.4mm
		SF4B-H56CA-J05	SF4B-H56C	56	1,143.4mm
		SF4B-H64CA-J05	SF4B-H64C	64	1,303.4mm
		SF4B-H72CA-J05	SF4B-H72C	72	1,463.4mm
		SF4B-H80CA-J05	SF4B-H80C	80	1,623.4mm
		SF4B-H88CA-J05	SF4B-H88C	88	1,783.4mm
		SF4B-H96CA-J05	SF4B-H96C	96	1,943.4mm

Arm／Foot型
最小检测物体ø45mm (光轴40mm间隔)

形状	检测距离 (注1) (有效距离)	型号(注2)		光轴数	检测幅度 (防护高度)
形状	检测距离 (注1) (有效距离)	[1]中间继电器型 (带静音功能)	[2]电缆型	光轴数	检测幅度 (防护高度)
	0.3～7m	SF4B-A8CA-J05	SF4B-A8C	8	343.4mm
		SF4B-A12CA-J05	SF4B-A12C	12	503.4mm
		SF4B-A16CA-J05	SF4B-A16C	16	663.4mm
		SF4B-A20CA-J05	SF4B-A20C	20	823.4mm
		SF4B-A24CA-J05	SF4B-A24C	24	983.4mm
		SF4B-A28CA-J05	SF4B-A28C	28	1,143.4mm
		SF4B-A32CA-J05	SF4B-A32C	32	1,303.4mm
		SF4B-A36CA-J05	SF4B-A36C	36	1,463.4mm
		SF4B-A40CA-J05	SF4B-A40C	40	1,623.4mm
		SF4B-A44CA-J05	SF4B-A44C	44	1,783.4mm
		SF4B-A48CA-J05	SF4B-A48C	48	1,943.4mm

(注1):	检测距离是投光器和受光器之间的可设定范围。
(注2):	产品的铭牌上所标记的型号带"E"符号的机型为投光器，带"D"符号的机型为受光器。

[3]安装支架

光幕传感器本体不附带安装支架。请务必购买。

品名	型号	内容

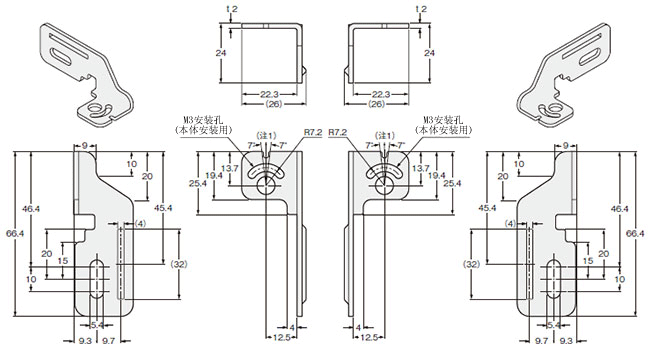

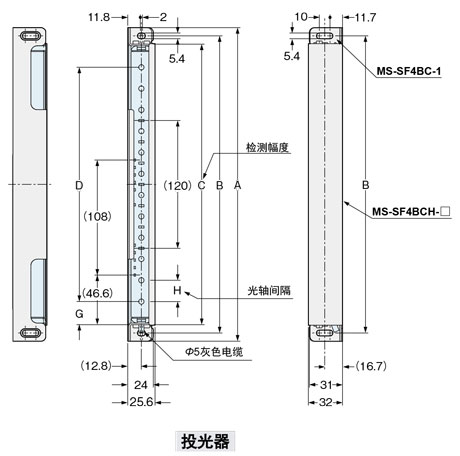

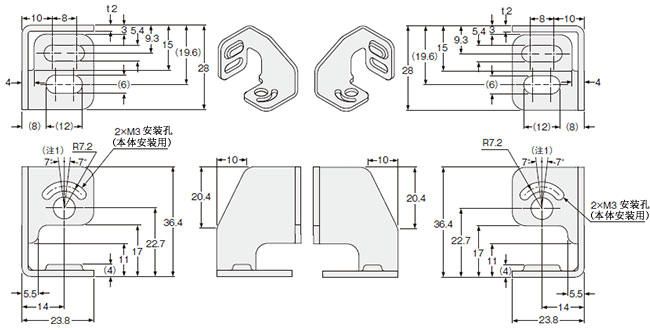

标准安装支架	MS-SF4BC-1	可将光幕传感器安装在背面或侧面。使用1个M5内六角螺栓。 (投光器和受光器用4个1套)

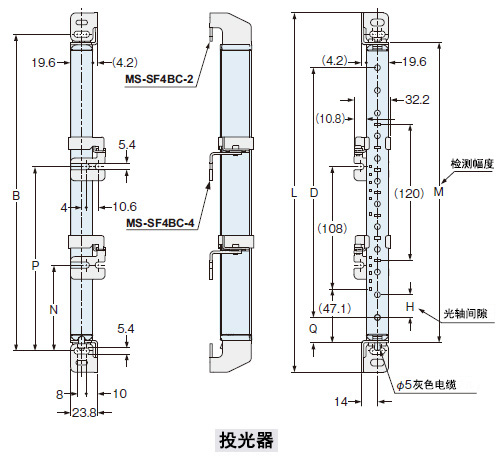

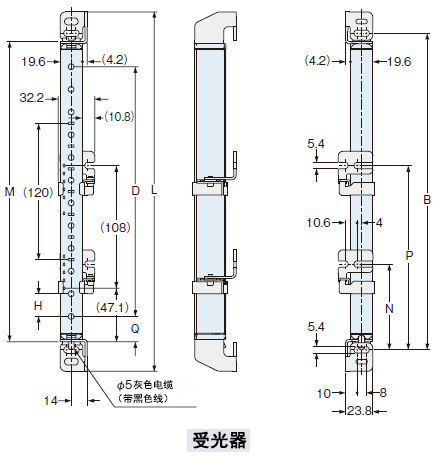

背面用多功能安装支架	MS-SF4BC-2	可将光幕传感器安装在背面。可调整光轴。使用1个M5内六角螺栓。安装时如要节省空间，请使用1个M5六角螺栓固定。 (投光器和受光器用4个1套)

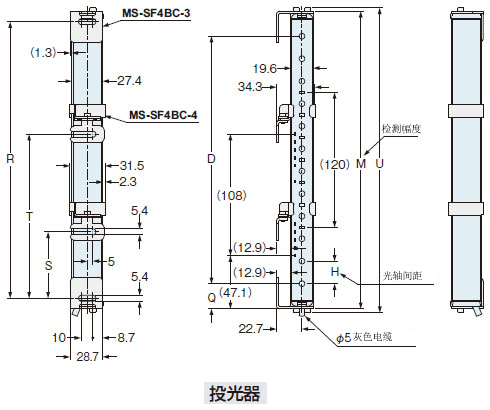

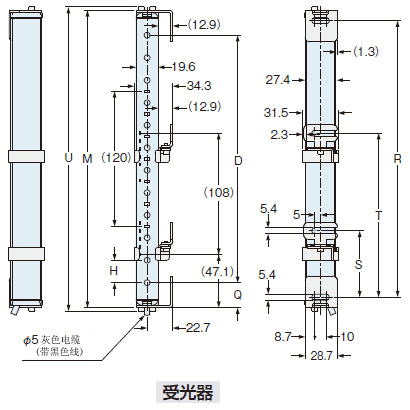

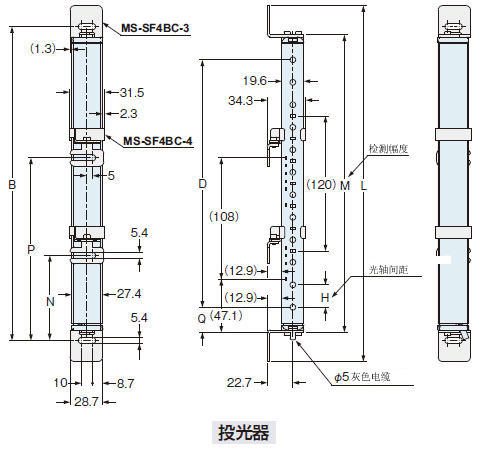

侧面用多功能安装支架	MS-SF4BC-3	可将光幕传感器安装在侧面。可调整光轴。使用1个M5内六角螺栓。安装时如要节省空间，请使用1个M5六角螺栓固定。 (投光器和受光器用4个1套)
多功能中间支撑支架 (注1)	MS-SF4BC-4	使用多功能安装支架来安装光幕传感器时，为使光幕传感器中间固定而使用的支架。可将光幕传感器安装在背面或侧面。可调整光轴。使用1个M5内六角螺栓。 (背面安装用、侧面安装用各2个1套)
标准多功能中间支撑支架 (注1)	MS-SF4BC-5	使用标准安装支架来安装光幕传感器时，为使光幕传感器中间固定而使用的支架。可将光幕传感器安装在背面者侧面。使用2个M5螺钉。 (背面安装用、侧面安装用各2个1套)

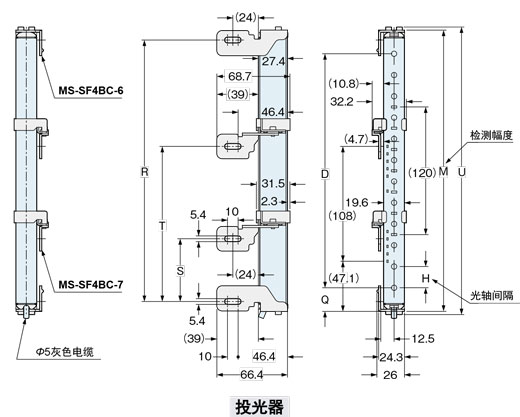

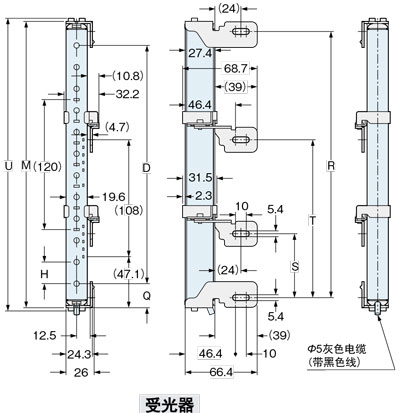

侧面用安装支架	MS-SF4BC-6	可调整光轴，同时安装光幕传感器节省空间。用1个M5内六角螺栓。
侧面安装支架用中间支撑支架 (注1)	MS-SF4BC-7	使用侧面安装支架来安装光幕传感器时，为使光幕传感器中间固定而使用的支架。可调整光轴，同时安装光幕传感器节省空间。用1个M5内六角螺栓。

(注1):	SF4B-H□C(A-J05)：40光轴以上或SF4B-A□C(A-J05)：20光轴以上时，需要安装下述的套件数量。 SF4B-H40C(A-J05)、SF4B-H48C(A-J05)、SF4B-H56C(A-J05)、SF4B-A20C(A-J05)、SF4B-A24C(A-J05)、SF4B-A28C(A-J05)：1套 SF4B-H64C(A-J05)、SF4B-H72C(A-J05)、SF4B-H80C(A-J05)、SF4B-A32C(A-J05)、SF4B-A36C(A-J05)、SF4B-A40C(A-J05)：2套

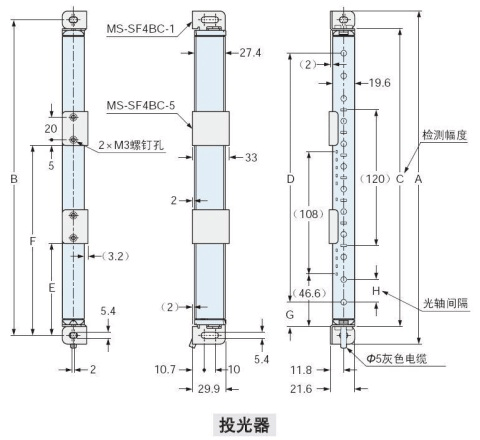

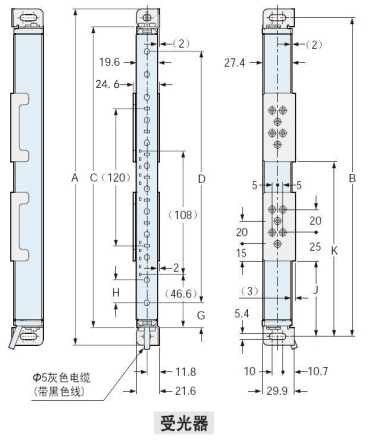

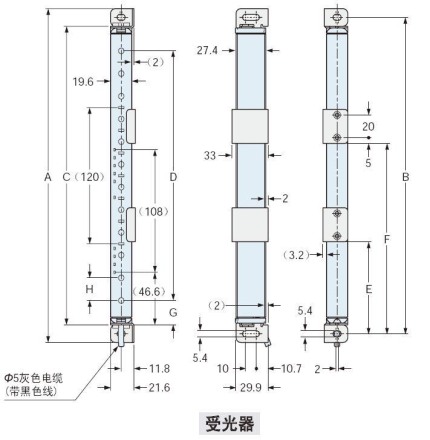

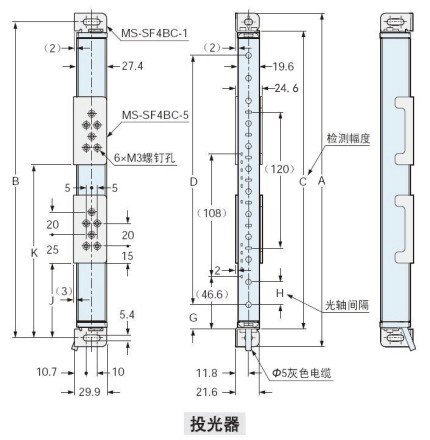

标准安装支架以及标准中间支撑支架

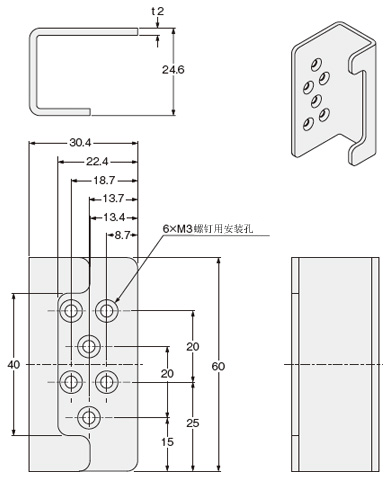

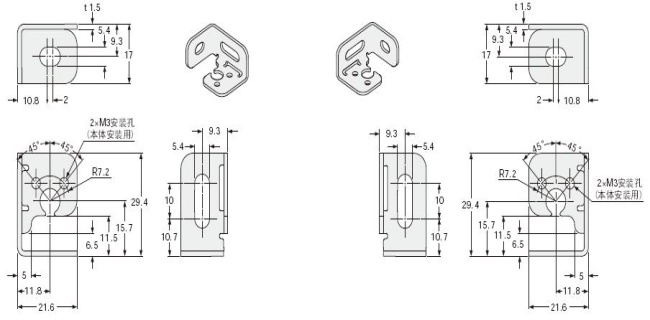

・ MS-SF4BC-1
支架4个(R型·L型各2个)1套
[附带M3(长5mm)内六角螺栓8个、5M平垫圈4个]
・ MS-SF4BC-5
背面安装用2个、侧面安装用2个

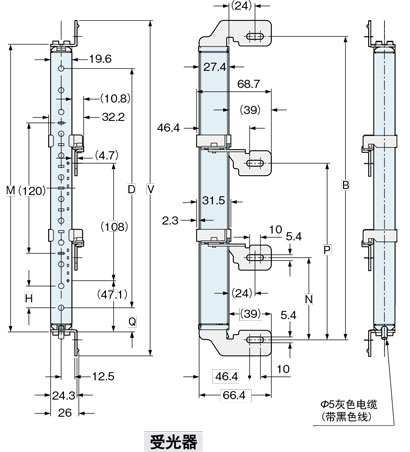

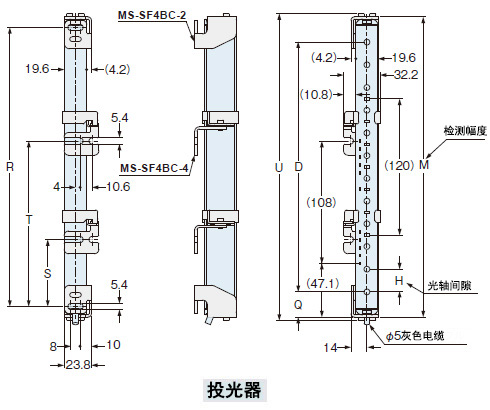

背面用多功能安装支架以及多功能中间支撑支架

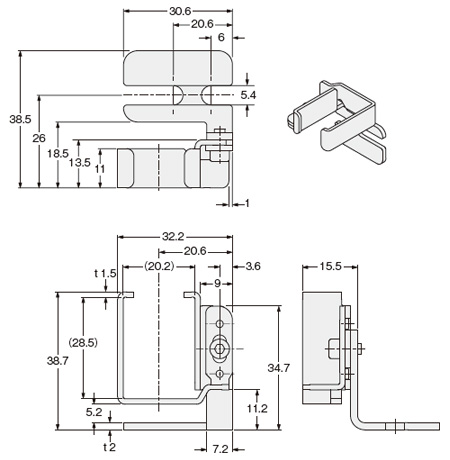

・ MS-SF4BC-2
支架4个(R型·L型各2个)1套
[附带M3(长6mm)内六角螺栓8个、5M平垫圈4个]
・ MS-SF4BC-4
M5平垫圈2个、背面安装用M3(长6mm)内六角螺栓2个、侧面安装用附件2个

侧面用用多功能安装支架以及多功能中间支撑支架

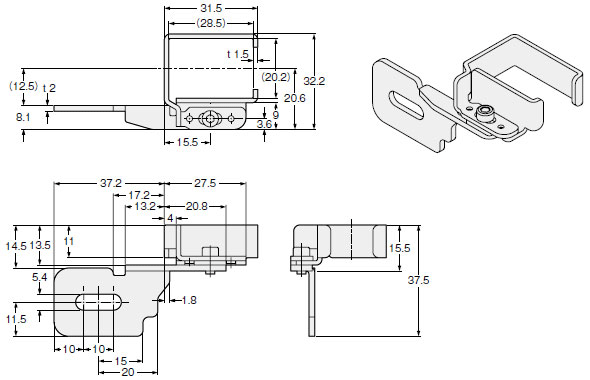

・ MS-SF4BC-3
支架4个(R型·L型各2个)1套
[附带M3(长6mm)内六角螺栓8个、5M平垫圈4个]
・ MS-SF4BC-4
M5平垫圈2个、背面安装用M3(长6mm)内六角螺栓2个、侧面安装用附件2个

(注2)：省空间安装时，请使用M5六角螺栓。

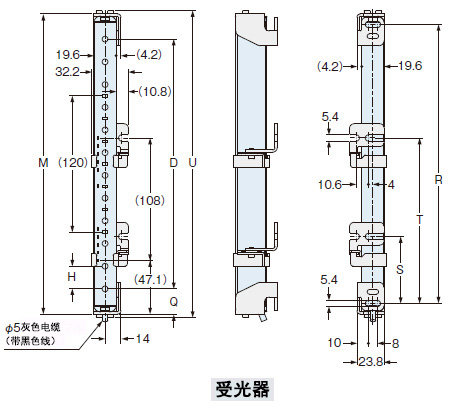

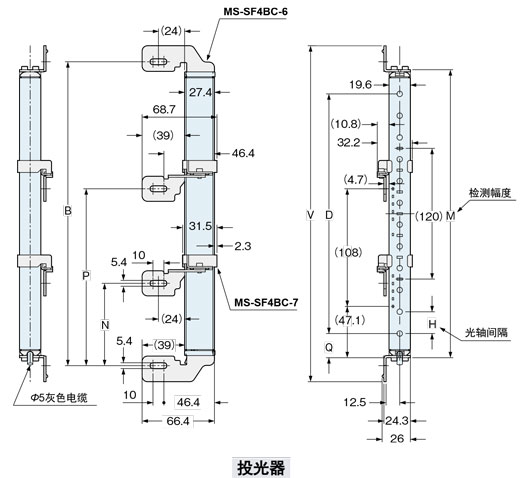

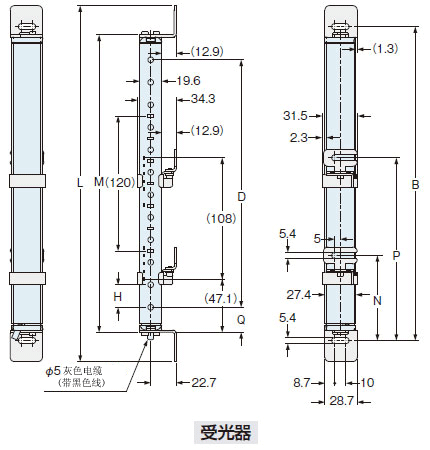

侧面用安装支架以及侧面安装支架用中间支撑支架

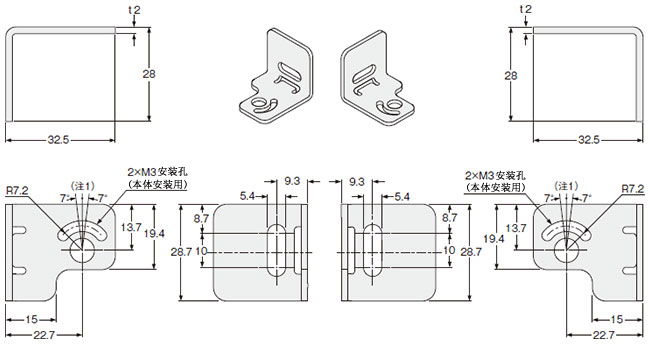

・ MS-SF4BC-6
投・受光器用4个1套
[附带M3(长6mm)内六角螺栓8个、M5平垫圈4个]
・ MS-SF4BC-7
侧面安装支架用2个1套
[M5平垫圈2个、侧面安装用M3(长6mm)内六角螺栓2个、侧面安装用附件2个]

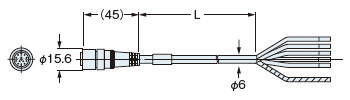

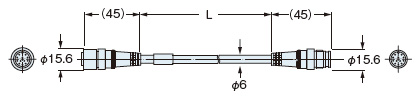

[4][5]连接电缆

种类		型号	内容
[4] 单侧带连接器		SFB-CC3-MU	电缆长3m 本体重量约430g(2根)	中继连接器型(带光轴无效功能)用用单侧带连接器电缆投光器和受光器用2根1套、电缆颜色：投光器用灰色、受光器用灰色(带黑线) 连接器颜色：投光器用灰色、受光器用黑色最小弯曲半径：R6mm
		SFB-CC7-MU	电缆长7m 本体重量约1,000g(2根)
		SFB-CC10-MU	电缆长10m 本体重量约1,300g(2根)
[5] 两侧带连接器	投光器用	SFB-CCJ3E-MU	电缆长3m 本体重量约190g(1根)	中继连接器型(带光轴无效功能)用两侧带连接器电缆电缆颜色：投光器用灰色、受光器用灰色(带黑线) 连接器颜色：投光器用灰色、受光器用黑色最小弯曲半径：R6mm
	投光器用	SFB-CCJ10E-MU	电缆长10m 本体重量约660g(1根)
	受光器用	SFB-CCJ3D-MU	电缆长3m 本体重量约210g(1根)
	受光器用	SFB-CCJ10D-MU	电缆长10m 本体重量约680g(1根)

维护部件(光幕传感器中附带)

品名	型号	内容
测试杆ø25	SF4B-TR25	日常检查用最小检测物体(ø25mm)、 Hand型(最小检测物体ø25mm)用

规格

光幕传感器个别规格

SF4B-H□C(A-J05)

种类			最小检测物体Φ25mm(光轴20mm间隔)
中继连接器型			SF4B-H12CA-J05	SF4B-H16CA-J05	SF4B-H20CA-J05	SF4B-H24CA-J05	SF4B-H28CA-J05
电缆型			SF4B-H12C	SF4B-H16C	SF4B-H20C	SF4B-H24C	SF4B-H28C
光轴数			12	16	20	24	28
检测幅度(防护高度)			263.4mm	343.4mm	423.4mm	503.4mm	583.4mm
消耗电流	电缆型		投光器：65mA以下、受光器：75mA以下			投光器：70mA以下受光器：85mA以下
	中继连接器型	大型应用指示灯熄灭时	投光器：65mA以下、受光器：75mA以下			投光器：70mA以下受光器：85mA以下
	中继连接器型	大型应用指示灯亮起时	投光器：75mA以下、受光器：85mA以下			投光器：80mA以下受光器：95mA以下
PFH_D			1.9×10^-9	2.1×10^-9	2.4×10^-9	2.6×10^-9	2.8×10^-9
MTTF_D			100年以上
本体重量 (投光器和受光器合计)	中继连接器型		约360g	约430g	约520g	约590g	约680g
本体重量 (投光器和受光器合计)	电缆型		约700g	约770g	约860g	约930g	约1000g

种类			最小检测物体Φ25mm(光轴20mm间隔)
中继连接器型			SF4B-H32CA-J05	SF4B-H36CA-J05	SF4B-H40CA-J05	SF4B-H48CA-J05
电缆型			SF4B-H32C	SF4B-H36C	SF4B-H40C	SF4B-H48C
光轴数			32	36	40	48
检测幅度(防护高度)			663.4mm	743.4mm	823.4mm	983.4mm
消耗电流	电缆型		投光器：75mA以下受光器：95mA以下		投光器：80mA以下受光器：100mA以下
	中继连接器型	大型应用指示灯消灯时	投光器：75mA以下受光器：95mA以下		投光器：80mA以下受光器：100mA以下
	中继连接器型	大型应用指示灯点灯时	投光器：85mA以下受光器：105mA以下		投光器：90mA以下受光器：110mA以下
PFH_D			3.0×10^-9	3.3×10^-9	3.5×10^-9	3.9×10^-9
MTTF_D			100年以上
本体重量 (投光器和受光器合计)	中继连接器型		约750g	约840g	约910g	约1,100g
本体重量 (投光器和受光器合计)	电缆型		约1,100g	约1,200g	约1,300g	约1,400g

种类			种类最小检测物体Φ25mm(光轴20mm间隔)
中继连接器型			SF4B-H56CA-J05	SF4B-H64CA-J05	SF4B-H72CA-J05	SF4B-H80CA-J05
电缆型			SF4B-H56C	SF4B-H64C	SF4B-H72C	SF4B-H80C
光轴数			56	64	72	80
检测幅度(防护高度)			1,143.4mm	1,303.4mm	1,463.4mm	1,623.4mm
消耗电流	电缆型		投光器：85mA以下受光器：120mA以下		投光器：95mA以下受光器：130mA以下
	中继连接器型	大型应用指示灯消灯时	投光器：85mA以下受光器：120mA以下		投光器：95mA以下受光器：130mA以下
	中继连接器型	大型应用指示灯点灯时	投光器：95mA以下受光器：130mA以下		投光器：105mA以下受光器：140mA以下
PFH_D			4.4×10^-9	4.8×10^-9	5.3×10^-9	5.7×10^-9
MTTF_D			100年以上
本体重量 (投光器和受光器合计)	中继连接器型		约1,300g	约1,400g	约1,600g	约1,700g
本体重量 (投光器和受光器合计)	电缆型		约1,600g	约1,700g	约2,000g	约2,000g

种类			种类最小检测物体Φ25mm(光轴20mm间隔)
中继连接器型			SF4B-H88CA-J05	SF4B-H96CA-J05
电缆型			SF4B-H88C	SF4B-H96C
光轴数			88	96
检测幅度(防护高度)			1,783.4mm	1,943.4mm
消耗电流	电缆型		投光器：100mA以下受光器：140mA以下	投光器：105mA以下受光器：145mA以下
	中继连接器型	大型应用指示灯消灯时	投光器：100mA以下受光器：140mA以下	投光器：105mA以下受光器：145mA以下
	中继连接器型	大型应用指示灯点灯时	投光器：110mA以下受光器：155mA以下	投光器：115mA以下受光器：155mA以下
PFH_D			6.2×10^-9	6.6×10^-9
MTTF_D			100年以上
本体重量 (投光器和受光器合计)	中继连接器型		约1,800g	约1,900g
本体重量 (投光器和受光器合计)	电缆型		约2,100g	约2,200g

SF4B-A□C(A-J05)

种类			最小检测物体Φ45mm(光轴40mm间隔)
中继连接器型			SF4B-A8CA-J05	SF4B-A12CA-J05	SF4B-A16CA-J05	SF4B-A20CA-J05
电缆型			SF4B-A8C	SF4B-A12C	SF4B-A16C	SF4B-A20C
光轴数			8	12	16	20
检测幅度(防护高度)			343.4mm	503.4mm	663.4mm	823.4mm
消耗电流	电缆型		投光器：60mA以下受光器：70mA以下		投光器：65mA以下受光器：75mA以下
	中继连接器型	大型应用指示灯消灯时	投光器：60mA以下受光器：70mA以下		投光器：65mA以下受光器：75mA以下
	中继连接器型	大型应用指示灯点灯时	投光器：70mA以下受光器：80mA以下		投光器：75mA以下受光器：85mA以下
PFH_D			1.7×10^-9	1.9×10^-9	2.2×10^-9	2.4×10^-9
MTTF_D			100年以上
本体重量 (投光器和受光器合计)	中继连接器型		约430g	约590g	约750g	约910g
本体重量 (投光器和受光器合计)	电缆型		约770g	约930g	约1,100g	约1,300g

种类			最小检测物体Φ45mm(光轴40mm间隔)
中继连接器型			SF4B-A24CA-J05	SF4B-A28CA-J05	SF4B-A32CA-J05	SF4B-A36CA-J05	SF4B-A40CA-J05
电缆型			SF4B-A24C	SF4B-A28C	SF4B-A32C	SF4B-A36C	SF4B-A40C
光轴数			24	28	32	36	40
检测幅度(防护高度)			983.4mm	1,143.4mm	1,303.4mm	1,463.4mm	1,623.4mm
消耗电流	电缆型		投光器：70mA以下受光器：85mA以下		投光器：75mA以下受光器：95mA以下
	中继连接器型	大型应用指示灯消灯时	投光器：70mA以下受光器：85mA以下		投光器：75mA以下受光器：95mA以下
	中继连接器型	大型应用指示灯点灯时	投光器：80mA以下受光器：95mA以下		投光器：85mA以下受光器：105mA以下
PFH_D			2.7×10^-9	2.9×10^-9	3.2×10^-9	3.4×10^-9	3.7×10^-9
MTTF_D			100年以上
本体重量 (投光器和受光器合计)	中继连接器型		约1,100g	约1,300g	约1,400g	约1,600g	约1,700g
本体重量 (投光器和受光器合计)	电缆型		约1,400g	约1,600g	约1,700g	约2,000g	约2,000g

种类			最小检测物体Φ45mm(光轴40mm间隔)
中继连接器型			SF4B-A44CA-J05	SF4B-A48CA-J05
电缆型			SF4B-A44C	SF4B-A48C
光轴数			44	48
检测幅度(防护高度)			1,783.4mm	1,943.4mm
消耗电流	电缆型		投光器：80mA以下受光器：100mA以下
	中继连接器型	大型应用指示灯消灯时	投光器：80mA以下受光器：100mA以下
	中继连接器型	大型应用指示灯点灯时	投光器：90mA以下受光器：110mA以下
PFH_D			3.9×10^-9	4.2×10^-9
MTTF_D			100年以上
本体重量 (投光器和受光器合计)	中继连接器型		约1,800g	约1,900g
本体重量 (投光器和受光器合计)	电缆型		约2,100g	约2,200g

(注1) ：无指定时的测量条件为使用环境温度＝+20℃。PFH_D：每小时危险侧故障率、MTTF_D ：平均危险侧故障时间。

光幕传感器通用规格

种类		中继连接器型(带光轴无效功能)		电缆型
种类		最小检测物体Φ25mm (光轴20mm间隔)	最小检测物体Φ45mm (光轴40mm间隔)	最小检测物体Φ25mm (光轴20mm间隔)	最小检测物体Φ45mm (光轴40mm间隔)
型号		SF4B-H□CA-J05	SF4B-A□CA-J05	SF4B-H□C	SF4B-A□C
适用标准	国际标准	IEC 61496-1/2(类型4)、ISO 13849-1(类别4、PLe)、IEC 61508-1～7(SIL3)
	日本	JIS B 9704-1/2(类型4)、JIS B 9705-1(类别4)、JIS C 0508(SIL3)
	欧州(注2)	EN 61496-1(类型4)、EN ISO 13849-1(类别4、PLe)、EN 61508-1～7(SIL3)、 EN 55011、EN 50178、EN 61000-6-2
	北米(注3)	ANSI/UL 61496-1/2(类型4)、ANSI/UL 508、UL 1998(等级2)、CAN/CSA 61496-1/2(类型4)、 CAN/CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、ANSI B11.1～B11.19、ANSI/RIA 15.06
	韩国S标志	S1-G-35-2005、S2-W-11-2003
使用标准及认证		CE标志（机械指令、EMC指令、RoHS指令）、UKCA标志(机械标准、EMC标准、RoHS标准)、TÜV SÜD认证、TÜV SÜD NRTL认证
检测距离(有效距离)(注4)		0.3～7m
光轴间隔		20mm	40mm	20mm	40mm
最小检测物体(注5)		ø25mm的不透明体	ø45mm的不透明体	ø25mm的不透明体	ø45mm的不透明体
有效开口角		检测距离超过3m时为±2.5°以下(根据IEC 61496-2、ANSI/UL 61496-2)
电源电压		24V DC±10%　脉动P-P10%以下
控制输出 (OSSD1、OSSD2)		PNP晶体管集电极开路/NPN晶体管集电极开路(切换式) 〈选择PNP输出时〉 • 最大流出电流：200mA • 外加电压：同电源电压(控制输出-＋V之间) • 剩余电压：2.5V以下(流出电流200mA、电缆长20m时) • 漏电流：0.1mA以下(包括电源OFF时) • 最大负荷容量：0.22μF(从无负荷到最大流出电流) • 负荷配线电阻：3Ω以下〈选择NPN输出时〉 • 最大流入电流：200mA • 外加电压：同电源电压(控制输出-0V之间) • 剩余电压：2.5V以下(流入电流200mA、电缆长20m时) • 漏电流：0.1mA以下(包括电源OFF时) •最大负荷容量：0.22μF(从无负荷到最大流入电流) •负荷配线电阻：3Ω以下
	工作模式(输出动作)	所有光轴入光时ON，1光轴以上遮光时OFF(光幕传感器内部异常及同期信号异常时OFF。)(注6)(注7)
	保护电路(短路保护)	装备
反应时间		OFF反应时间为 14ms以下、ON反应时间为80～90ms以下
辅助输出 (非安全输出)		PNP晶体管集电极开路/NPN晶体管集电极开路(切换式) 〈选择PNP输出时〉 • 最大流出电流：60mA • 外加电压：同电源电压(辅助输出-＋V之间) • 剩余电压：2.5V以下(流出电流60mA、电缆长20m时) 〈选择NPN输出时〉 • 最大流入电流：60mA • 外加电压：同电源电压(辅助输出-0V之间) • 剩余电压：2.5V以下(流入电流60mA、电缆长20m时)
	工作模式(输出动作)	控制输出ON时OFF、控制输出OFF时ON(出厂时设定。使用手动控制器SFB-HC可变更工作模式。)
	保护电路(短路保护)	装备
光轴无效辅助输出		NPN晶体管集电极开路 •最大流入电流：100mA • 外加电压：同电源电压(光轴无效辅助输出-0V之间) • 剩余电压：2.5V以下(流入电流100mA、电缆长20m时)		-
	工作模式(输出动作)	光轴无效时ON
	保护电路(短路保护)	装备
ELCA功能		装备(自动减轻干扰)
投光停止功能		装备
联锁功能		装备[手动复位／自动复位(注8)]
外部设备监控功能		装备
过逾功能		装备		-
光轴无效功能		装备		-
大型应用指示灯功能		装备		-
可选功能(注9)		光轴无效设定变更功能、过逾设定变更功能、固定消隐功能、浮动消隐功能、投光量控制功能、辅助输出切换功能、保护功能、联锁设定变更功能、外部设备监控设定变更功能		固定消隐功能、浮动消隐功能、投光量控制功能、辅助输出切换功能、保护功能、联锁设定变更功能、外部设备监控设定变更功能
污染度		3
使用标高		2,000m以下(注10)
环境性能	保护构造	IP65(IEC)
	使用环境温度	－10～＋55℃(注意不可结露、结冰)、保存时：－25～＋60℃
	使用环境湿度	30～85%RH、保存时：30～85%RH
	使用环境照度	白炽灯：受光面照度3,500ℓx以下
	耐电压	AC1,000V 1分钟　有电部分全部与外壳之间
	绝缘电阻	20MΩ以上，基于DC500V的高阻表　有电部分全部与外壳之间
	耐振动	频率10～55Hz　多振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	加速度300m/s2(约30G)　X,Y和Z方向各3次
投光元件		红外线LED(投光峰值波长：850nm)
材质		本体外壳：聚碳酸酯
电缆		附截面积为0.15mm² (电源线为0.2mm²)12芯带连接器耐热PVC电缆，长0.5m		附截面积为0.15mm²(电源线为0.2mm²)8芯耐热PVC电缆，长5m
电缆延长		使用另售的连接电缆时，投光器和受光器的全长均可延长至50m		使用0.2mm²以上的电缆时，投光器和受光器的全长均可延长至50m(注11)
附件		SF4B-TR25(测试杆) ：1根	-	SF4B-TR25(测试杆) ：1根	-

(注1):	无指定时的测量条件为使用环境温度＝+20℃。
(注2):	机械指令已取得第三方认证机构TÜV SÜD的型号认证。
(注3):	属于美国/加拿大标准，经过合众国联邦法29 CFR 1910.7之下的劳动安全卫生局法(OSHA)认可的民间第三方认证机构NRTL的TÜV SÜD对安全性的认证，符合UL、ANSI、CSA等标准。
(注4):	测距离是在投光器和受光器之间可设定的范围。
(注5):	使用浮动消隐功能时，最小检测物体的大小会改变。有关详细内容，请参照安全距离(P.22)。
(注6):	在光轴无效过程中，即使遮住光轴也不会变为OFF。
(注7):	在消隐功能有效时，工作模式会变更。
(注8):	通过配线，可切换手动复位/自动复位。
(注9):	使用可选功能时，需要手动控制器SFB-HC（另售）。
(注10):	不可在标高0m的大气压以上的环境使用而保存。
(注11):	同步＋线(橙色)或同步－线(橙色/黑色)使用专用电缆以外的延长电缆时，请使用0.2mm²以上的屏蔽双绞线。

控制单元(SF-C13)

关于控制单元的详细规格，请参考光幕专用控制单元SF-C10规格。

手动控制器

型号	SFB-HC
电源电压	24V DC±10%　脉动P-P10%以下(与光幕传感器的电源共用)
消耗电流	65mA以下
通信方式	RS-485双向通信(专用程序)
数字式指示灯	4位红色LED显示×2(显示选择光轴、设定内容等)
FUNCTION指示灯	绿色LED×9(功能设定时亮起)
功能	・固定消隐功能(出厂设定：无效) ・浮动消隐功能(出厂设定：无效) ・辅助输出切换功能(出厂设定：OSSD的负逻辑) ・投光量控制功能(出厂设定：无效) ・光轴无效设定变更功能[出厂设定：全部光轴有效、A＝B、光轴无效灯诊断功能有效(Ver.2以上)、光轴无效传感器输出动作设定N.O./N.C.(Ver.2.1以上)] ・联锁设定变更功能(出厂设定：启动/重启) ・外部设备监控设定变更功能(出厂设定：有效，300ms) ・过逾设定变更功能60s(Ver.2.1以上) ・设定内容监控功能・保护功能(出厂设定：无效)(出厂时的密码：0000) ・初始化功能・复制功能
使用环境温度	－10～＋55℃(注意不可结露、结冰)、保存时：－25～＋70℃
使用环境湿度	30～85%RH、保存时：30～85%RH
耐电压	AC1,000V 1分钟　有电部分全部与外壳之间
绝缘电阻	有电部分全部与外壳之间，20MΩ以上，基于DC500V的高阻表
电缆	附带8芯带连接器屏蔽电缆，长0.5m(2根)
重量	本体重量：约200g
附件	更换电缆：2本

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

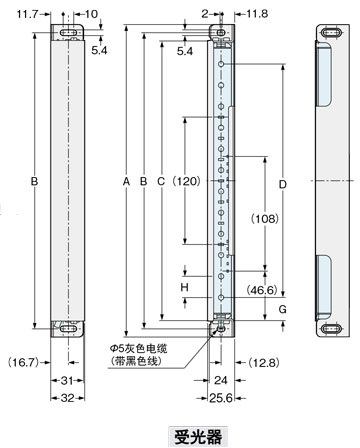

尺寸图

单位mm

SF4B-□CA-J05
SF4B-□C

光幕

安装支架装配图
下图所示为已在背面安装标准安装支架MS-SF4BC-1(另售)与标准中间固定支架MS-SF4BC-5(另售)后的状态。

<中继连接器型(带光轴无效功能)SF4B-□CA-J05的连接器部>

型号		A	B	C	D		E	F
型号		A	B	C	SF4B-H□C (A-J05)	SF4B-A□C (A-J05)	E	F
SF4B-H12C(A-J05)	-	294.4	279	263.4	220	-	-	-
SF4B-H16C(A-J05)	SF4B-A8C(A-J05)	374.4	359	343.4	300	280	-	-
SF4B-H20C(A-J05)	-	454.4	439	423.4	380	-	-	-
SF4B-H24C(A-J05)	SF4B-A12C(A-J05)	534.4	519	503.4	460	440	-	-
SF4B-H28C(A-J05)	-	614.4	599	583.4	540	-	-	-
SF4B-H32C(A-J05)	SF4B-A16C(A-J05)	694.4	679	663.4	620	600	-	-
SF4B-H36C(A-J05)	-	774.4	759	743.4	700	-	-	-
SF4B-H40C(A-J05)	SF4B-A20C(A-J05)	854.4	839	823.4	780	760	395	-
SF4B-H48C(A-J05)	SF4B-A24C(A-J05)	1,014.4	999	983.4	940	920	475	-
SF4B-H56C(A-J05)	SF4B-A28C(A-J05)	1,174.4	1,159	1,143.4	1,100	1,080	555	-
SF4B-H64C(A-J05)	SF4B-A32C(A-J05)	1,334.4	1,319	1,303.4	1,260	1,240	415	854
SF4B-H72C(A-J05)	SF4B-A36C(A-J05)	1,494.4	1,479	1,463.4	1,420	1,400	468	961
SF4B-H80C(A-J05)	SF4B-A40C(A-J05)	1,654.4	1,639	1,623.4	1,580	1,560	521	1,068
SF4B-H88C(A-J05)	SF4B-A44C(A-J05)	1,814.4	1,799	1,783.4	1,740	1,720	574	1,175
SF4B-H96C(A-J05)	SF4B-A48C(A-J05)	1,974.4	1,959	1,943.4	1,900	1,880	627	1,282

型号	G	H
SF4B-H□C(A-J05)	21.7	20
SF4B-A□C(A-J05)	41.7	40

安装支架装配图
下图所示为已在侧面安装标准安装支架MS-SF4BC-1(另售)）与标准中间固定支架MS-SF4BC-5(另售)后的状态。

<中继连接器型(带光轴无效功能)SF4B-□CA-J05的连接器部>

型号		A	B	C	D		J	K
型号		A	B	C	SF4B-H□C (A-J05)	SF4B-A□C (A-J05)	J	K
SF4B-H12C(A-J05)	-	294.4	279	263.4	220	-	-	-
SF4B-H16C(A-J05)	SF4B-A8C(A-J05)	374.4	359	343.4	300	280	-	-
SF4B-H20C(A-J05)	-	454.4	439	423.4	380	-	-	-
SF4B-H24C(A-J05)	SF4B-A12C(A-J05)	534.4	519	503.4	460	440	-	-
SF4B-H28C(A-J05)	-	614.4	599	583.4	540	-	-	-
SF4B-H32C(A-J05)	SF4B-A16C(A-J05)	694.4	679	663.4	620	600	-	-
SF4B-H36C(A-J05)	-	774.4	759	743.4	700	-	-	-
SF4B-H40C(A-J05)	SF4B-A20C(A-J05)	854.4	839	823.4	780	760	390	-
SF4B-H48C(A-J05)	SF4B-A24C(A-J05)	1,014.4	999	983.4	940	920	470	-
SF4B-H56C(A-J05)	SF4B-A28C(A-J05)	1,174.4	1,159	1,143.4	1,100	1,080	550	-
SF4B-H64C(A-J05)	SF4B-A32C(A-J05)	1,334.4	1,319	1,303.4	1,260	1,240	410	849
SF4B-H72C(A-J05)	SF4B-A36C(A-J05)	1,494.4	1,479	1,463.4	1,420	1,400	463	956
SF4B-H80C(A-J05)	SF4B-A40C(A-J05)	1,654.4	1,639	1,623.4	1,580	1,560	516	1,063
SF4B-H88C(A-J05)	SF4B-A44C(A-J05)	1,814.4	1,799	1,783.4	1,740	1,720	569	1,170
SF4B-H96C(A-J05)	SF4B-A48C(A-J05)	1,974.4	1,959	1,943.4	1,900	1,880	622	1,277

型号	G	H
SF4B-H□C(A-J05)	21.7	20
SF4B-A□C(A-J05)	41.7	40

安装支架装配图
下图所示为已在背面安装背面用多功能安装支架MS-SF4BC-2(另售)与多功能中间固定支架MS-SF4BC-4(另售)后的状态。

<中继连接器型(带光轴无效功能)SF4B-□CA-J05的连接器部>

型号		B	D		L	M	N	P
型号		B	SF4B-H□C (A-J05)	SF4B-A□C (A-J05)	L	M	N	P
SF4B-H12C(A-J05)	-	279	220	-	316.4	264.4	-	-
SF4B-H16C(A-J05)	SF4B-A8C(A-J05)	359	300	280	396.4	344.4	-	-
SF4B-H20C(A-J05)	-	439	380	-	476.4	424.4	-	-
SF4B-H24C(A-J05)	SF4B-A12C(A-J05)	519	460	440	556.4	504.4	-	-
SF4B-H28C(A-J05)	-	599	540	-	636.4	584.4	-	-
SF4B-H32C(A-J05)	SF4B-A16C(A-J05)	679	620	600	716.4	664.4	-	-
SF4B-H36C(A-J05)	-	759	700	-	796.4	744.4	-	-
SF4B-H40C(A-J05)	SF4B-A20C(A-J05)	839	780	760	876.4	824.4	399.5	-
SF4B-H48C(A-J05)	SF4B-A24C(A-J05)	999	940	920	1,036.4	984.4	479.5	-
SF4B-H56C(A-J05)	SF4B-A28C(A-J05)	1,159	1,100	1,080	1,196.4	1,144.4	559.5	-
SF4B-H64C(A-J05)	SF4B-A32C(A-J05)	1,319	1,260	1,240	1,356.4	1,304.4	419.5	858.5
SF4B-H72C(A-J05)	SF4B-A36C(A-J05)	1,479	1,420	1,400	1,516.4	1,464.4	472.5	965.5
SF4B-H80C(A-J05)	SF4B-A40C(A-J05)	1,639	1,580	1,560	1,676.4	1,624.4	525.5	1,072.5
SF4B-H88C(A-J05)	SF4B-A44C(A-J05)	1,799	1,740	1,720	1,836.4	1,784.4	578.5	1,179.5
SF4B-H96C(A-J05)	SF4B-A48C(A-J05)	1,959	1,900	1,880	1,996.4	1,944.4	631.5	1,286.5

型号	H	Q
SF4B-H□C(A-J05)	20	22.2
SF4B-A□C(A-J05)	40	42.2

安装支架装配图
下图所示为已安装省空间的背面用多功能安装支架MS-SF4BC-2(另售)与多功能中间固定支架MS-SF4BC-4(另售)后的状态。

<中继连接器型(带光轴无效功能)SF4B-□CA-J05的连接器部>

型号		D		M	R	S	T	U
型号		SF4B-H□C (A-J05)	SF4B-A□C (A-J05)	M	R	S	T	U
SF4B-H12C(A-J05)	-	220	-	264.4	245.8	-	-	270.4
SF4B-H16C(A-J05)	SF4B-A8C(A-J05)	300	280	344.4	325.8	-	-	350.4
SF4B-H20C(A-J05)	-	380	-	424.4	405.8	-	-	430.4
SF4B-H24C(A-J05)	SF4B-A12C(A-J05)	460	440	504.4	485.5	-	-	510.4
SF4B-H28C(A-J05)	-	540	-	584.4	565.8	-	-	590.4
SF4B-H32C(A-J05)	SF4B-A16C(A-J05)	620	600	664.4	645.8	-	-	670.4
SF4B-H36C(A-J05)	-	700	-	744.4	725.8	-	-	750.4
SF4B-H40C(A-J05)	SF4B-A20C(A-J05)	780	760	824.4	805.8	382.9	-	830.4
SF4B-H48C(A-J05)	SF4B-A24C(A-J05)	940	920	984.4	965.8	462.9	-	990.4
SF4B-H56C(A-J05)	SF4B-A28C(A-J05)	1,100	1,080	1,144.4	1,125.8	542.9	-	1,150.4
SF4B-H64C(A-J05)	SF4B-A32C(A-J05)	1,260	1,240	1,304.4	1,285.8	402.9	841.9	1,310.4
SF4B-H72C(A-J05)	SF4B-A36C(A-J05)	1,420	1,400	1,464.4	1,445.8	455.9	948.9	1,470.4
SF4B-H80C(A-J05)	SF4B-A40C(A-J05)	1,580	1,560	1,624.4	1,605.8	508.9	1,055.9	1,630.4
SF4B-H88C(A-J05)	SF4B-A44C(A-J05)	1,740	1,720	1,784.4	1,765.8	561.9	1,162.9	1,790.4
SF4B-H96C(A-J05)	SF4B-A48C(A-J05)	1,900	1,880	1,944.4	1,925.8	614.9	1,269.9	1,950.4

型式名	H	Q
SF4B-H□C(A-J05)	20	22.2
SF4B-A□C(A-J05)	40	42.2

安装支架装配图
下图所示为已在侧面安装侧面用多功能安装支架MS-SF4BC-3与多功能中间固定支架MS-SF4BC-4(另售)后的状态。

<中继连接器型(带光轴无效功能)SF4B-□CA-J05的连接器部>

型号		B	D		L	M	N	P
型号		B	SF4B-H□C (A-J05)	SF4B-A□C (A-J05)	L	M	N	P
SF4B-H12C(A-J05)	-	279	220	-	316.4	264.4	-	-
SF4B-H16C(A-J05)	SF4B-A8C(A-J05)	359	300	280	396.4	344.4	-	-
SF4B-H20C(A-J05)	-	439	380	-	476.4	424.4	-	-
SF4B-H24C(A-J05)	SF4B-A12C(A-J05)	519	460	440	556.4	504.4	-	-
SF4B-H28C(A-J05)	-	599	540	-	636.4	584.4	-	-
SF4B-H32C(A-J05)	SF4B-A16C(A-J05)	679	620	600	716.4	664.4	-	-
SF4B-H36C(A-J05)	-	759	700	-	796.4	744.4	-	-
SF4B-H40C(A-J05)	SF4B-A20C(A-J05)	839	780	760	876.4	824.4	399.5	-
SF4B-H48C(A-J05)	SF4B-A24C(A-J05)	999	940	920	1,036.4	984.4	479.5	-
SF4B-H56C(A-J05)	SF4B-A28C(A-J05)	1,159	1,100	1,080	1,196.4	1,144.4	559.5	-
SF4B-H64C(A-J05)	SF4B-A32C(A-J05)	1,319	1,260	1,240	1,356.4	1,304.4	419.5	858.5
SF4B-H72C(A-J05)	SF4B-A36C(A-J05)	1,479	1,420	1,400	1,516.4	1,464.4	472.5	965.5
SF4B-H80C(A-J05)	SF4B-A40C(A-J05)	1,639	1,580	1,560	1,676.4	1,624.4	525.5	1,072.5
SF4B-H88C(A-J05)	SF4B-A44C(A-J05)	1,799	1,740	1,720	1,836.4	1,784.4	578.5	1,179.5
SF4B-H96C(A-J05)	SF4B-A48C(A-J05)	1,959	1,900	1,880	1,996.4	1,944.4	631.5	1,286.5

型号	H	Q
SF4B-H□C(A-J05)	20	22.2
SF4B-A□C(A-J05)	40	42.2

安装支架装配图
下图所示为已安装省空间的侧面用多功能安装支架MS-SF4BC-3(另售)与多功能中间固定支架MS-SF4BC-4(另售)后的状态。

<中继连接器型(带光轴无效功能)SF4B-□CA-J05的连接器部>

型号		D		M	R	S	T	U
型号		SF4B-H□C (A-J05)	SF4B-A□C (A-J05)	M	R	S	T	U
SF4B-H12C(A-J05)	-	220	-	264.4	245.8	-	-	270.4
SF4B-H16C(A-J05)	SF4B-A8C(A-J05)	300	280	344.4	325.8	-	-	350.4
SF4B-H20C(A-J05)	-	380	-	424.4	405.8	-	-	430.4
SF4B-H24C(A-J05)	SF4B-A12C(A-J05)	460	440	504.4	485.5	-	-	510.4
SF4B-H28C(A-J05)	-	540	-	584.4	565.8	-	-	590.4
SF4B-H32C(A-J05)	SF4B-A16C(A-J05)	620	600	664.4	645.8	-	-	670.4
SF4B-H36C(A-J05)	-	700	-	744.4	725.8	-	-	750.4
SF4B-H40C(A-J05)	SF4B-A20C(A-J05)	780	760	824.4	805.8	382.9	-	830.4
SF4B-H48C(A-J05)	SF4B-A24C(A-J05)	940	920	984.4	965.8	462.9	-	990.4
SF4B-H56C(A-J05)	SF4B-A28C(A-J05)	1,100	1,080	1,144.4	1,125.8	542.9	-	1,150.4
SF4B-H64C(A-J05)	SF4B-A32C(A-J05)	1,260	1,240	1,304.4	1,285.8	402.9	841.9	1,310.4
SF4B-H72C(A-J05)	SF4B-A36C(A-J05)	1,420	1,400	1,464.4	1,445.8	455.9	948.9	1,470.4
SF4B-H80C(A-J05)	SF4B-A40C(A-J05)	1,580	1,560	1,624.4	1,605.8	508.9	1,055.9	1,630.4
SF4B-H88C(A-J05)	SF4B-A44C(A-J05)	1,740	1,720	1,784.4	1,765.8	561.9	1,162.9	1,790.4
SF4B-H96C(A-J05)	SF4B-A48C(A-J05)	1,900	1,880	1,944.4	1,925.8	614.9	1,269.9	1,950.4

型号	H	Q
SF4B-H□C(A-J05)	20	22.2
SF4B-A□C(A-J05)	40	42.2

安装支架装配图
下图所示为安装了侧面安装支架MS-SF4BC-6(另售)与侧面安装支架用中间固定支架MS-SF4BC-7(另售)后的状态。

<中继连接器型(带光轴无效功能)SF4B-□CA-J05的连接器部>

無題ドキュメント

型号		B	D		M	N	P	V
型号		B	SF4B-H□C (A-J05)	SF4B-A□C (A-J05)	M	N	P	V
SF4B-H12C(A-J05)	-	279	220	-	264.4	-	-	308.4
SF4B-H16C(A-J05)	SF4B-A8C(A-J05)	359	300	280	344.4	-	-	388.4
SF4B-H20C(A-J05)	-	439	380	-	424.4	-	-	468.4
SF4B-H24C(A-J05)	SF4B-A12C(A-J05)	519	460	440	504.4	-	-	548.4
SF4B-H28C(A-J05)	-	599	540	-	584.4	-	-	628.4
SF4B-H32C(A-J05)	SF4B-A16C(A-J05)	679	620	600	664.4	-	-	708.4
SF4B-H36C(A-J05)	-	759	700	-	744.4	-	-	788.4
SF4B-H40C(A-J05)	SF4B-A20C(A-J05)	839	780	760	824.4	399.5	-	868.4
SF4B-H48C(A-J05)	SF4B-A24C(A-J05)	999	940	920	984.4	479.5	-	1,028.4
SF4B-H56C(A-J05)	SF4B-A28C(A-J05)	1,159	1,100	1,080	1,144.4	559.5	-	1,188.4
SF4B-H64C(A-J05)	SF4B-A32C(A-J05)	1,319	1,260	1,240	1,304.4	419.5	858.5	1,348.4
SF4B-H72C(A-J05)	SF4B-A36C(A-J05)	1,479	1,420	1,400	1,464.4	472.5	965.5	1,508.4
SF4B-H80C(A-J05)	SF4B-A40C(A-J05)	1,639	1,580	1,560	1,624.4	525.5	1,072.5	1,668.4
SF4B-H88C(A-J05)	SF4B-A44C(A-J05)	1,799	1,740	1,720	1,784.4	578.5	1,179.5	1,828.4
SF4B-H96C(A-J05)	SF4B-A48C(A-J05)	1,959	1,900	1,880	1,944.4	631.5	1,286.5	1,988.4

型号	H	Q
SF4B-H□C(A-J05)	20	22.2
SF4B-A□C(A-J05)	40	42.2

安装支架装配图
下图所示为安装了侧面安装支架MS-SF4BC-6(另售)与侧面安装支架用中间固定支架MS-SF4BC-7(另售)后，实行省空间安装后的状态。

<中继连接器型(带光轴无效功能)SF4B-□CA-J05的连接器部>

型号		D		M	R	S	T	U
型号		SF4B-H□C (A-J05)	SF4B-A□C (A-J05)	M	R	S	T	U
SF4B-H12C(A-J05)	-	220	-	264.4	245.8	-	-	270.4
SF4B-H16C(A-J05)	SF4B-A8C(A-J05)	300	280	344.4	325.8	-	-	350.4
SF4B-H20C(A-J05)	-	380	-	424.4	405.8	-	-	430.4
SF4B-H24C(A-J05)	SF4B-A12C(A-J05)	460	440	504.4	485.8	-	-	510.4
SF4B-H28C(A-J05)	-	540	-	584.4	565.8	-	-	590.4
SF4B-H32C(A-J05)	SF4B-A16C(A-J05)	620	600	664.4	645.8	-	-	670.4
SF4B-H36C(A-J05)	-	700	-	744.4	725.8	-	-	750.4
SF4B-H40C(A-J05)	SF4B-A20C(A-J05)	780	760	824.4	805.8	382.9	-	830.4
SF4B-H48C(A-J05)	SF4B-A24C(A-J05)	940	920	984.4	965.8	462.9	-	990.4
SF4B-H56C(A-J05)	SF4B-A28C(A-J05)	1,100	1,080	1,144.4	1,125.8	542.9	-	1,150.4
SF4B-H64C(A-J05)	SF4B-A32C(A-J05)	1,260	1,240	1,304.4	1,285.8	402.9	841.9	1,310.4
SF4B-H72C(A-J05)	SF4B-A36C(A-J05)	1,420	1,400	1,464.4	1,445.8	455.9	948.9	1,470.4
SF4B-H80C(A-J05)	SF4B-A40C(A-J05)	1,580	1,560	1,624.4	1,605.8	508.9	1,055.9	1,630.4
SF4B-H88C(A-J05)	SF4B-A44C(A-J05)	1,740	1,720	1,784.4	1,765.8	561.9	1,162.9	1,790.4
SF4B-H96C(A-J05)	SF4B-A48C(A-J05)	1,900	1,880	1,944.4	1,925.8	614.9	1,269.9	1.950.4

型号	H	Q
SF4B-H□C(A-J05)	20	22.2
SF4B-A□C(A-J05)	40	42.2

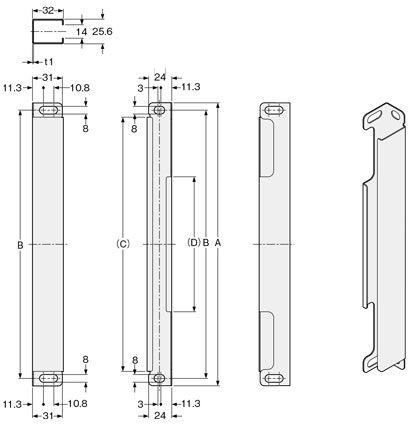

金属保护外壳安装支架安装图
下图所示为金属保护外壳MS-SF4BCH□(另售)(注1)与标准安装支架MS-SF4BC-1(另售)的状态。

(注1):	当使用金属外壳MS-SF4BCH-□（另售）时必须与标准安全支架MS-SF4BC-1组合使用。

<中继连接器型(带光轴无效功能)SF4B-□CA-J05的连接器部>

型号		A	B	C	D
型号		A	B	C	SF4B-H□C (A-J05)	SF4B-A□C (A-J05)
SF4B-H12C(A-J05)	-	294.4	279	263.4	220	-
SF4B-H16C(A-J05)	SF4B-A8C(A-J05)	374.4	359	343.4	300	280
SF4B-H20C(A-J05)	-	454.4	439	423.4	380	-
SF4B-H24C(A-J05)	SF4B-A12C(A-J05)	534.4	519	503.4	460	440
SF4B-H28C(A-J05)	-	614.4	599	583.4	540	-
SF4B-H32C(A-J05)	SF4B-A16C(A-J05)	694.4	679	663.4	620	600
SF4B-H36C(A-J05)	-	774.4	759	743.4	700	-
SF4B-H40C(A-J05)	SF4B-A20C(A-J05)	854.4	839	823.4	780	760
SF4B-H48C(A-J05)	SF4B-A24C(A-J05)	1,014.4	999	983.4	940	920
SF4B-H56C(A-J05)	SF4B-A28C(A-J05)	1,174.4	1,159	1,143.4	1,100	1,080
SF4B-H64C(A-J05)	SF4B-A32C(A-J05)	1,334.4	1,319	1,303.4	1,260	1,240
SF4B-H72C(A-J05)	SF4B-A36C(A-J05)	1,494.4	1,479	1,463.4	1,420	1,400
SF4B-H80C(A-J05)	SF4B-A40C(A-J05)	1,654.4	1,639	1,623.4	1,580	1,560
SF4B-H88C(A-J05)	SF4B-A44C(A-J05)	1,814.4	1,799	1,783.4	1,740	1,720
SF4B-H96C(A-J05)	SF4B-A48C(A-J05)	1,974.4	1,959	1,943.4	1,900	1,880

型式名	G	H
SF4B-H□C(A-J05)	21.7	20
SF4B-A□C(A-J05)	41.7	40

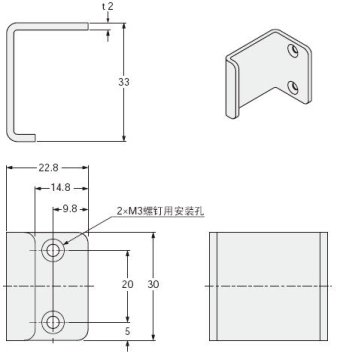

MS-SF4BC-1

标准安装支架(另售)

材质：SUS
支架4个(R型·L型各2个)1套
[附带M3（长5mm）内六角螺栓8个、5M平垫圈4个]

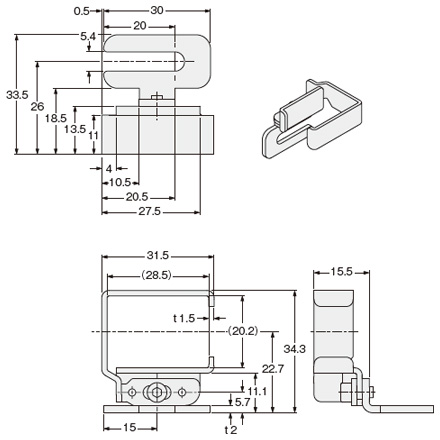

MS-SF4BC-2

背面用多功能安装支架(另售)

材质：SUS
支架4个(R型·L型各2个)1套
[附带M3(长6mm)内六角螺栓8个、5M平垫圈4个]
(注1):光幕可调节角度范围±7°

MS-SF4BC-3

侧面用多功能安装支架(另售)

材质：SUS
支架4个(R型·L型各2个)1套
[附带M3(长6mm)内六角螺栓8个、5M平垫圈4个]
(注1):光幕可调节角度范围±7°

MS-SF4BC-4

多功能中间固定支架(另售)

<背面安装用>

<侧面安装用>

材质：SUS
背面安装用2个、侧面安装用2个

(注1):	SF4B-H□C(A-J05)：40光轴以上或SF4B-A□C(A-J05) ：20光轴以上时，需要安装下述的套件数量。 SF4B-H40C(A-J05)、SF4B-H48C(A-J05)、SF4B-H56C(A-J05)、SF4B-A20C(A-J05)、SF4B-A24C(A-J05)、SF4B-A28C(A-J05)：1套 SF4B-H64C(A-J05)、SF4B-H72C(A-J05)、SF4B-H80C(A-J05)、SF4B-A32C(A-J05)、SF4B-A36C(A-J05)、SF4B-A40C(A-J05)：2套

MS-SF4BC-5

标准多功能中间固定支架(另售)

<背面安装用>

<侧面安装用>

材质：SUS
背面安装用2个、侧面安装用2个

(注1):	SF4B-H□C(A-J05)：40光轴以上或SF4B-A□C(A-J05) ：20光轴以上时，需要安装下述的套件数量。 SF4B-H40C(A-J05)、SF4B-H48C(A-J05)、SF4B-H56C(A-J05)、SF4B-A20C(A-J05)、SF4B-A24C(A-J05)、SF4B-A28C(A-J05)：1套 SF4B-H64C(A-J05)、SF4B-H72C(A-J05)、SF4B-H80C(A-J05)、SF4B-A32C(A-J05)、SF4B-A36C(A-J05)、SF4B-A40C(A-J05)：2套

MS-SF4BC-6

侧面安装支架(另售)

材质：SUS
附带M3(长6mm)内六角螺栓8个、M5平垫圈4个、投・受光器用4个1套
(注1):光幕可调节角度范围±7°

MS-SF4BC-7

侧面安装支架用中间固定支架(另售)

材质：SUS
附带M5平垫圈2个、侧面安装用M3(长6mm)内六角螺栓2个
侧面安装支架用2个1套

MS-SF4BCH-□

金属保护外壳(另售)

材质：SUS304

型号	A	B	C	D
MS-SF4BCH-12	294.4	279	264.4	140.4
MS-SF4BCH-16	374.4	359	344.4	220.4
MS-SF4BCH-20	454.4	439	424.4	300.4
MS-SF4BCH-24	534.4	519	504.4	380.4
MS-SF4BCH-28	614.4	599	584.4	460.4
MS-SF4BCH-32	694.4	679	664.4	540.4
MS-SF4BCH-36	774.4	759	744.4	620.4
MS-SF4BCH-40	854.4	839	824.4	700.4
MS-SF4BCH-48	1,014.4	999	984.4	860.4
MS-SF4BCH-56	1,174.4	1,159	1,144.4	1,020.4
MS-SF4BCH-64	1,334.4	1,319	1,304.4	1,180.4
MS-SF4BCH-72	1,494.4	1,479	1,464.4	1,340.4
MS-SF4BCH-80	1,654.4	1,639	1,624.4	1,500.4
MS-SF4BCH-88	1,814.4	1,799	1,784.4	1,660.4
MS-SF4BCH-96	1,974.4	1,959	1,944.4	1,820.4

SFB-CC□-MU

单侧带连接器的连接电缆(另售)

・长度L

型号	长度L
SFB-CC3-MU	3,000
SFB-CC7-MU	7,000
SFB-CC10-MU	10,000

SFB-CCJ□-MU

两侧带连接器的连接电缆(另售)

・长度L

型号	长度L
SFB-CCJ3D-MU	3,000
SFB-CCJ3E-MU	3,000
SFB-CCJ10D-MU	10,000
SFB-CCJ10E-MU	10,000

SF-C13

控制单元(另售)

SFB-HC

手动控制器(另售)

可选件

控制单元

品名	形状	型号	内容
薄型控制单元		SF-C13	通过散装线与光幕传感器连接。可使用光轴无效功能。最高支持控制类别4。连接中继连接器型(带光轴无效功能)SF4B-□CA-J05时，请另外购买连接电缆。・连接电缆：SFB-CC□-MU ・延长电缆：SFB-CCJ□-MU

手持控制器

品名	形状	型号
手持控制器		SFB-HC
电缆型连接用电缆套件		SFC-WNC1

中继连接器型(带光轴无效功能)

电缆型

金属保护罩

名称	适用光轴数		形状	型号
名称	Hand型	Arm/Foot型	形状	型号
金属保护罩 (2个/套) (注1)	12	-		MS-SF4BCH-12
	16	8		MS-SF4BCH-16
	20	-		MS-SF4BCH-20
	24	12		MS-SF4BCH-24
	28	-		MS-SF4BCH-28
	32	16		MS-SF4BCH-32
	36	-		MS-SF4BCH-36
	40	20		MS-SF4BCH-40
	48	24		MS-SF4BCH-48
	56	28		MS-SF4BCH-56
	64	32		MS-SF4BCH-64
	72	36		MS-SF4BCH-72
	80	40		MS-SF4BCH-80
	88	44		MS-SF4BCH-88
	96	48		MS-SF4BCH-96

(注1):	当使用金属外壳MS-SF4BCH-□(另售)时，必须与标准安全支架MS-SF4BC-1(另售)组合使用。

其他

品名	型号	内容
测试杆ø45	SF4B-TR45	日常检查用最小检测物体(ø45mm)、 Arm/Foot型(最小检测物体ø45mm)用

安全继电器推荐产品指南

型式名：SF继电器窄长型

注意：关于推荐品的详情，请向松下

咨询。

种类	带LED指示灯
型号	SFS3-L-DC24V	SFS4-L-DC24V
订货产品号	AG1S132	AG1S142
触点构成	3a1b	4a2b
额定控制容量	6A／250V AC、6A／30V DC
最小适用负载	1mA／5V DC
线圈额定值	15mA／24V DC	20.8mA／24V DC
额定消耗功率	360mW	500mW
工作时间	20ms以下
复位时间	20ms以下
使用环境温度	-40～+85℃(湿度5～85%RH)
适用标准	S标志、UL/c-UL、TÜV

回路・连接

SF4B-□CA-J05
输入、输出电路图

<以PNP输出使用时>

※ S1

开关S1

投光停止输入／复位输入
手动复位时･･･Vs～Vs-2.5V(流入电流5mA以下)：投光停止(注1)、开路：投光
自动复位时･･･Vs～Vs-2.5V(流入電流5mA以下)：投光(注1)、开路：投光停止
联锁设定输入、过逾输入、光轴无效输入A／B、外部设备监控输入
Vs～Vs-2.5V(流入电流5mA以下)：有效(注1)、开路：无效
大型应用指示灯输入
0～+1.5V(流出电流5mA以下)：亮灯、开路：熄灯

(注1):	Vs为使用中的电源电压。

<以NPN输出使用时>

※ S1

开关S1

投光停止输入／复位输入
手动复位时･･･0～+1.5V(流出電流5mA以下)：投光停止、开路：投光
自动复位时･･･0～+1.5V(流出電流5mA以下)：投光、开路：投光停止
联锁设定输入、过逾输入、光轴无效输入A／B、外部设备监控输入br> 0～+1.5V(流出电流5mA以下)：有效、开路：无效
大型应用指示灯输入
0～+1.5V(流出电流5mA以下)：亮灯、开路：熄灯

连接示例

光轴无效控制构成：联锁功能"无效(自动复位)"、外部设备监控功能"有效"

<以PNP输出使用时>

※ S1

开关S1

投光停止输入／复位输入
自动复位时･･･Vs～Vs-2.5V(流入电流5mA以下)：投光(注1)、开路：投光停止
手动复位时･･･Vs～Vs-2.5V(流入电流5mA以下)：投光停止(注1)、开路：投光
光轴无效输入A／B、过逾输入
Vs～Vs-2.5V(流入电流5mA以下)：有效(注1)、开路：无效

(注1):	Vs为使用中的电源电压。

上图所示为使用PNP输出，"无效(自动复位)"、外部设备监控功能“有效”时的情况。

联锁功能"有效(手动复位)"时

联锁功能"有效(手动复位)"时，不能使用过逾功能。

外部设备监控功能"无效"时

<以NPN输出使用时>

※ S1

开关S1

投光停止输入／复位输入
自动复位时･･･0～+1.5V(流出电流5mA以下)：投光、开路：投光停止
手动复位时･･･0～+1.5V(流出电流5mA以下)：投光停止、开路：投光
光轴无效输入A／B、过逾输入
0～+1.5V(流出电流5mA以下)：有效、开路：无效

上图所示为使用NPN输出，"无效(自动复位)"、外部设备监控功能"有效)quot;时的情况。

联锁功能"有效(手动复位)"时

联锁功能"有效(手动复位)"时，不能使用过逾功能。

外部设备监控功能"无效"时

SF4B-□C
输入、输出电路图

<以PNP输出使用时>

※ S1

开关S1

投光停止输入／复位输入
手动复位时･･･Vs～Vs－2.5V(流入电流5mA以下)：投光停止(注1)、开路：投光
自动复位时･･･Vs～Vs－2.5V(流入电流5mA以下)：投光(注1)、开路：投光停止
联锁设定输入
Vs～Vs－2.5V(流入电流5mA以下)：有效(注1)、开路：无效

(注1):	Vs为使用中的电源电压。

<以NPN输出使用时>

※ S1

开关S1

投光停止输入／复位输入
手动复位时･･･0～+1.5V(流出电流5mA以下)：投光停止、开路：投光
自动复位时･･･0～+1.5V(流出电流5mA以下)：投光、开不：投光停止
联锁设定输入
0～+1.5V(流出电流5mA以下)：有效、开路：无效

连接示例

联锁功能"有效(手动复位)"、外部设备监控功能"有效"

<以PNP输出使用时>

※ S1

开关S1

投光停止输入／复位输入
手动复位时･･･Vs～Vs－2.5V(流入电流5mA以下)：投光停止(注1)、开路：投光
自动复位时･･･Vs～Vs－2.5V(流入电流5mA以下)：投光(注1)、开路：投光停止
联锁设定输入
Vs～Vs－2.5V(流入电流5mA以下)：有效(注1)、开路：无效

(注1):	Vs为使用中的电源电压。

上图所示为使用PNP输出，"无效(自动复位)"、外部设备监控功能，"有效"时的情况。

联锁功能"有效(手动复位)"、外部设备监控功能"有效"

外部设备监控功能"无效"时

<以NPN输出使用时>

※ S1

开关S1

投投光停止输入／复位输入
手动复位时･･･0～+1.5V(流出电流5mA以下)：投光停止、开路：投光
自动复位时･･･0～+1.5V(流出电流5mA以下)：投光、开路：投光停止
联锁设定输入
0～+1.5V(流出电流5mA以下)：有效、开路：无效

上图所示为使用NPN输出，且联锁功能"有效(手动复位)"、外部设备监控功能"有效"时的情况。

联锁功能"无效(手动复位)"时

外部设备监控功能"无效"时

SF-C13
SF4B-□C连接图(控制类别4)

以PNP输出(负极接地)使用时

光幕传感器控制输出OSSD1、OSSD2分别连接到S1、S2。

KA、KB:	外部设备br> (强制引导式继电器或电磁接触器)
(注1):	上图为手动复位时的配线图。使用自动复位时，则请将图中接往X2的配线改接在X3上。此时，无需复位(RESET)按钮。
(注2):	复位(RESET)按钮请使用瞬动型开关。

以NPN输出(正极接地)使用时

光幕传感器控制输出OSSD1、OSSD2分别连接到S4、S2，正极接地。

上图为手动复位时的配线图。使用自动复位时，则请将图中接往X2的配线改接在X3上。此时，无需复位(RESET)按钮。

(注1):
KA、KB:	外部设备br> (强制引导式继电器或电磁接触器)
(注2):	复位(RESET)按钮请使用瞬动型开关。

端子排列图

端子名称	内容
A1	+24V DC
A2	0V
S1～S4	光幕传感器控制输出(OSSD)输入端子
AUX	半导体辅助输出
X1	复位输出端子
X2	复位输入端子(手动)
X3	复位输入端子(自动)
13-14、23-24、33-34	安全输出(NO接点×3)
41-42	辅助输出(NC接点×1)

若将光幕传感器一侧配线，请另行准备端子座。

使用注意事项

配线

请参阅使用本装置的地区相关标准进行设置。
此外，请勿因接地故障等导致发生危险的误动作，敬请注意。

请务必在切断电源的状态下进行配线作业。
请确认电源的波动，以免电源输入超过额定范围。
使用市售的开关调节器时，请务必将电源的框架式接地(F.G.)端子接地。
在传感器安装部周围使用作为干扰发生源的设备(开关调节器、变频马达等)时，请务必将设备的框架式接地(F.G.)端子接地。
请避免与高压线和动力线并行配线，或使用同一配线管，否则会因电磁感应而导致误动作。

联锁功能

可根据联锁设定输入(淡紫色)的配线，来选择手动复位/自动复位。选择手动复位，则联锁有效。

联锁设定输入线(淡紫色)	联锁功能
使用PNP输出时：连接到+V 使用NPN输出时：连接到0V	手动复位
开路	自动复位

使用联锁功能时，请务必确认危险区域内无操作人员。
否则会引起重伤或死亡等事故。

手动复位

本装置即使入光，控制输出(OSSD1、OSSD2)也不会自动变为ON。本装置在入光状态时，通过复位[投光停止输入/断开复位输入→0V或+V短路→开路](OSSD1、OSSD2)变为ON。

安装复位按钮时，应能始终掌握整个危险区域，
并且可在危险区域外进行操作。

自动复位

在本装置入光时，控制输出(OSSD1、OSSD2)会自动变为ON。

在自动复位模式下使用本装置时，，请务必使用安全继电器模块等防止安全输出遮断后的系统自动复位。(依据EN 60204-1)

使用手动控制器SFB-HC(另售)，可变更联锁条件。详情请参阅产品附带的使用说明书。

投光停止功能

是指使投光器的投光动作停止的功能。
投光停止输入/复位输入线(粉色)的状态下，可以选择投光/投光停止。

联锁功能	投光停止输入／复位输入线(粉色)	投光停止输入	控制输出状态 (OSSD1、OSSD2)
手动复位	开路	无效	ON
手动复位	使用PNP输出时：连接到+V 使用NPN输出时：连接到0V	有效	OFF
自动复位	开路	有效	OFF
自动复位	使用PNP输出时：连接到+V 使用NPN输出时：连接到0V	无效	ON

投光停止时，控制输出(OSSD1、OSSD2)变为OFF。
通过该功能，即使在装置一侧也能确认因噪音导致的错误操作及控制输出(OSSD1、OSSD2)、辅助输出异常。
投光停止输入/复位输入线(粉色)连接到0V或+V(手动复位时开路)就能复位到正常动作。

对于安装有SF4B-C系列的机械，请勿将投光停止功能用于机械停止目的。
否则可能会造成死亡或者重伤。

外部设备监控功能

确认连接控制输出(OSSD1、OSSD2)的外部安全继电器，是否按控制输出(OSSD1、OSSD2)正常动作的功能。监控外部安全继电器的b接点，检测到因接点焊粘连等动作不良而引起的异常状态时，就会将本装置切换至锁定状态，使控制输出(OSSD1、OSSD2)变为OFF。

外部设备监控功能有效时

请将外部设备监控输入(黄绿色)连接至控制输出(OSSD1、OSSD2)所连接的外部安全继电器上。

外部设备监控功能无效时

请对外部设备监控输入(黄绿色)和辅助输出(黄绿/黑色)进行接线。此时，请将辅助输出的动作模式设为“控制输出(OSSD1、OSSD2)的负逻辑”(出厂时的设定)。
将外部设备监控功能设为无效的情况下，不能在辅助输出上连接外部机器。

还可使用手动控制器SFB-HC(另售)，将外部设备监控功能设为无效。详情请参阅产品附带的使用说明书。

辅助输出(非安全输出)

作为非安全用途，本装置配备有辅助输出(黄绿色/黑色)。投光器上配备有辅助输出。

辅助输出的设定	正常工作			锁定
	投光停止	控制输出(OSSD1、OSSD2)状态
	投光停止	入光	遮光
OSSD的负逻辑 (出厂时的设定)	ON	OFF	ON	ON

对于安装有SF4B-C系列的机械，请勿将辅助输出用于机械停止目的。
否则可能会造成死亡或者重伤。

光轴无效功能(仅限SF4B-□CA-J05)

错误使用光轴无效控制，会引发事故。请务必正确理解光轴无效控制后使用。光轴无效控制，有以下国际标准的要求事项。
ISO 13849-1(EN ISO 13849-1／JIS B 9705-1)
IEC 61496-1(ANSI/UL 61496／JIS B 9704-1)
IEC 60204-1(JIS B 9960-1)
EN 415-4
ANSI B11.19
ANSI/RIA R15.06
机械运行时，请在安全期间使用光轴无效控制。执行光轴无效控制时，请采用其他方法来确保安全。
检测物体通过时，光轴无效控制有效的情况下，请按照以下内容配置光轴无效传感器：人体与检测物体同时侵入，或者检测物体尚未通过时，人体侵入的情况下，光轴无效控制的条件不应成立。
使用光轴无效功能前，请务必确认动作。

光轴无效功能可使本装置的安全功能暂时失效。控制输出(OSSD1、OSSD2)为ON时，想在不停止机械的情况下使工件通过本装置的检测区域时，可使用该功能。
满足以下所有条件时，光轴无效功能有效。
(1) 控制输出(OSSD1、OSSD2)应置ON。
(2) 光轴无效功能传感器A、B从OFF(开路)变为ON。此时光轴无效功能传感器A、B置ON的时间差应为0.03～3秒(注1)。
光轴无效功能传感器上可使用半导体输出的光电传感器、接近传感器和N.O.(常开)接点的定位开关等。

(注1):	使用Ver.2.1以上的手持控制器SFB-HC(另售)，且在光轴无效输入A上连接N.O.(常开)型光轴无效传感器，在光轴无效输入B上连接N.C.(常闭)型光轴无效传感器，从而可在0~3秒内使用。
(注2):	可使用Ver.2以上的手持控制器SFB-HC(另售)来设定光轴无效功能用指示灯诊断功能，但是使用时请设为无效。设为有效时，将无法使用光轴无效功能。

〈光轴无效辅助输出的配线〉
光轴无效动作时，要使大型应用指示灯亮灯的情况下，请按照下述内容进行操作。对于下述以外的导线，请根据用途进行配线。

过逾功能(仅限SF4B-□CA-J05)

过逾功能可使本装置的安全功能强制无效。使用光轴无效功能时，控制输出(OSSD1、OSSD2)为OFF的情况下，以及启动生产线时，想要在光轴无效传感器为ON的状态下启动机械时，可使用该功能。满足以下所有条件时，过逾功能有效。
(1)光轴无效输入A、B的一方或者两者中应有信号输入。
(2)应将过逾输入(黄色)短路连接0V或者+V，应开放投光停止输入/复位输入(粉色)(持续3秒)。
两大条件中任一条件无效，或者经过60秒(注1)后，过逾功能将会变为无效。
过逾功能仅在联锁功能无效(自动复位)时动作。

(注1):	使用Ver.2.1以上的手持控制器SFB-HC(另售)，可在60～600秒的范围内以10秒为单位进行变更。
(注2):	可使用Ver.2以上的手持控制器SFB-HC(另售)来设定光轴无效功能用指示灯诊断功能，但是使用时请设为无效。设为有效时，将无法使用光轴无效功能。
(注3):	过逾功能仅在自动复位(联锁功能无效)时动作。

用于启动过逾功能的装置，请务必手动进行操作。另外，对于启动过逾功能的装置，请按照以下内容进行安装：始终可掌握整个危险区域，且能在危险区域以外进行操作。
使用过逾功能的情况下，请务必确认危险区域内是否有作业人员。否则可能会造成死亡或重伤。

其他

本产品是用于工业环境目的开发/制造的产品。
请勿将此设备用于 AGV 等移动设备。
使用时请避开通电时的过渡状态(2s)。
请避免在蒸汽、灰尘等较多的场所中使用。
请注意避免直接沾到稀释剂等有机溶剂和水、油、油脂。
因种类而异，但是快速启动式和高频点灯式荧光灯的光可能会对检测产生影响，因此请注意避免直接入光。

以“PSDI模式”使用本装置时，必须在本装置与机械之间构建适当的控制电路。详情请参阅所在国家或地区的相应规格、标准。
在日本国内使用时，本装置不可用作冲压安全用设备。日本国内的冲压设备、切断机(切纸机)等请使用光幕传感器SF4B-□-01〈V2〉使用。

・	本样本为产品选型指南，使用时，请务必阅读产品附带的使用说明书。
・	出厂时已对投·受光器做出调整，请将序列号相同的投光器和受光器相组合使用。序列号标记在投光器及受器的铭牌上。(型号名称的下方)

开始作业时请务必进行检查，确保安全。
请勿将本装置用于动作过程中无法通过急停开关紧急停止的机械。

检测区域

请采用以下构造：要到达机械的危险部分时，必须经过检测区域。另外，在机械的危险部分作业的情况下，请设计为以下构造：人体的一部分或全部均留在检测区域内。如未检测到人体，则可能会造成死亡或重伤。
请勿用于反射型、回归反射型的配置。
针对1个投光器(受光器)，不能连接多个受光器(投光器)。

正确的检测领域设定例

错误的检测领域设定例

光泽面的影响

安装本装置时，应考虑设置部位存在光泽面的影响，并采取涂装光泽面、遮掩、加粗光泽面、变更光泽面的材质等适当措施。若不考虑光泽面的影响问题而不采取措施，则光幕传感器可能无法进行检测，可能会造成死亡或重伤。

如下图所示，请将本产品设置在离开金属装饰的墙壁、地板、天花板、金属工件等或外罩、面板、玻璃等的光泽面(光反射率高的表面)大于A(m)的位置。

(注1) ：本装置的有效开口角度θ根据IEC 61496-2、ANSI/UL 61496-2为±2.5°(L＞3m时)以下，但考虑到安装时的光轴偏移等因素，估计有效开口角度为±3°，请离开光泽面进行设置。

关于手动控制器

本装置可使用手动控制器SFB-HC(另售)来设定各项功能。各项功能中，最小检测物体的大小等与安全距离有关的内容可能会发生变化。设定各项功能时，请重新计算安全距离，安装时请确保大于安全距离的空间。未充分确保空间的情况下，在到达机械的危险部分之前，机械可能不会紧急停止，可能会造成死亡或重伤。

关于使用手动控制器SFB-HC(另售)来设定功能的详情，请参照手动控制器的使用说明书。

安全距离

请正确地计算安全距离，安装时，请务必在机械危险部分与本装置的检测区域之间确保大于安全距离的间隔。(关于计算公式，请确认最新的规格。)弄错安全距离的计算方法，或未充分确保间隔的情况下，在到达机械的危险部分之前，机械可能不会紧急停止，可能会造成死亡或重伤。
实际设计系统之前，请参照本装置使用当地的相应规格，并安装本装置。

本装置最小检测物体的尺寸因是否使用浮动消隐功能而异。请按最小检测物体的正确尺寸和计算公式计算安全距离。

使用浮动消隐功能时最小检测物体的大小

	未设定	设定(注1)
	未设定	1光轴	2光轴	3光轴
SF4B-H□C(A-J05) (最小检测物体Φ25mm)	ø25mm	ø45mm	ø65mm	ø85mm
SF4B-A□C(A-J05) (最小检测物体Φ45mm)	ø45mm	ø85mm	ø125mm	ø165mm

(注1):关于浮动消隐功能，请参照基本信息页面。

人体垂直侵入(通常)本产品的检测区域时，使用以下计算公式来求出安全距离。
侵入方向为非垂直方向时，请务必确认相关规格(地区、机械的规格等)。

欧洲(EU)(根据EN ISO 13855)(还适用于ISO 13855/JIS B 9715)
相对于检测区域，侵入方向为垂直方向时
〈最小检测物体在Φ40mm以下时〉
・计算公式①　　　S＝K×T+C

S:	安全距离(mm) 检测领域的线上(表面)与机器危险部从检测领域到最近场所之间所需的最小距离。
K:	人体或者物体的侵入速度(mm/s) 通常按照2,000(mm/s)来计算。
T:	整个装置系统的反应时间(s) T＝Tm+TSF□C Tm ：机械的最大停止时间(s) TSF□C ：本装置的反应时间(s)
C:	根据本装置的最小检测物体求出的追加距离(mm)。但是，C应不足0。 C＝8×(d－14) d ：最小检测物体的直径(mm)

・

计算安全距离S时，分为以下五种情况。
首先，在上述计算公式中按照K=2,000(mm/s)进行计算。
将此时的计算结果分为1)S<100、2)100≤S≤500、3)S>500三种情况。
计算结果为3)S>500时，在上述计算公式中按照K=1,600(mm/s)重新进行计算，并将此时的计算结果分为4)S≤500、5)S>500两种情况。
详情请参照产品所附带的使用说明书。

・

在「PSDI模式」下使用本装置时，需要计算不同于上述内容的安全距离S。详情请参照所在国家和地区的相应规格、规定。

〈最小检测物体大于Φ40mm时〉
・计算公式①　　S＝K×T+C

S:	安全距离(mm)
K:	人体或者物体的侵入速度(mm/s) 按照1,600(mm/s)进行计算。
T:	整个装置系统的反应时间(s) T＝Tm+TSF4B Tm ：机械的最大停止时间(s) TSF□C ：本装置的反应时间(s)
C:	根据本装置的最小检测物体求出的追加距离(mm) C＝850(mm)(恒定)

美国(根据ANSI/RIA 15.06)
计算公式②　　　S＝K×(TS+TC+TSF4B+Tbm)+Dpf

S:	安全距离(mm) 检测区域的线上(面上)和机械的危险部分之间，从检测区域到最近场所所需要的最低限度的距离。
K:	侵入速度[根据OSHA，推荐值为63(inch/s)≒1,600(mm/s)]。 ANSI/RIA 15.06未对侵入速度做出定义。要确定所适用的K的值时，请考虑包括作业人员身体能力在内的所有因素。
Ts:	根据最终停止的控制因素(气阀)所测得的机械的停止时间(s)
Tc:	机械制动器工作时所需要的机械控制电路的最大反应时间(s)
TSF4B:	本装置的反应时间(s)
Tbm:	根据制动器监控所允许的追加停止时间(s) 机械上装备有制动器监控的情况下，使用以下计算公式。 Tbm＝Ta－(TS+TC) Ta ：制动器监控设定时间(s) 机械上未装备制动器监控的情况下，建议将(Ts+Tc)的20%以上设为追加停止时间。
Dpf:	根据本装置的最小检测物体求出的追加距离(mm) SF4B-H□C(A-J05) ：Dpf＝61.2mm SF4B-A□C(A-J05) ：Dpf＝129.2mm Dpf＝3.4×(d－0.276)(inch) ≒3.4×(d－7)(mm) d ：最小检测物体的直径0.985(inch)≒25(mm)[SF4B-H□C(A-J05)] 最小检测物体的直径1.772(inch)≒45(mm)[SF4B-A□C(A-J05)]
