系列详情

SF4C 超薄型安全光幕传感器

所属类型：光幕传感器
品       牌：松下
产       地：苏州
状       态：在产
特       点：安全性与生产性的极致，融为一致

安全性与生产性的极致，融为一体
超薄型安全光幕传感器

超薄型安全光幕传感器[Type4 PLe SIL3] SF4C
CE Marking UKCA TUV SUD TUV SUD Korean S Mark

UL 、CE 、CSA 、TUV 、Korean S Mark 、UKCA 已取得。
CE : 机械指令, EMC指令
UL, CSA : NRTL认证(Certified by TÜV SÜD America Inc.)
韩国S标志 : 仅限SF4C-H□(-J05)

OSHA/ANSIJIS

特点

■为了安全的使用

在使用安全光幕传感器的同时、为了确认系统完全处于安全中，请满足以下要求的控制系统的构成。
>>关于安全光幕传感器使用上的注意事项

更薄，使用范围更大

安全光幕传感器更薄，使得装置的工作宽度增加，工作性大幅提高。

缩短安全距离的计算时间[Finger型]

与SF4C系列Hand型(SF4C-H□)相比，取决于安全光幕传感器的安全距离可缩短84mm，可缩短装置的进深和护板。

※根据ISO 13855计算。机械的最大停止时间在41ms以上时。

※不足100mm时，不能安装安全光幕传感器。(ISO 13855)

可用于多种用途，同时使装置更加简单[大型应用指示灯]

配置于安全光幕传感器中央部3面的高亮度LED指示灯根据外部输入点亮为绿色·红色。无需另外准备作业指示灯，装置更加简洁。
※ 可使用手动控制器SFC-HC(另售)来更改SF4C系列的亮灯条件，与大型指示灯输入线无关，
还可与内部动作联动亮灯。

可用于多种用途，同时使装置更加简单[大型应用指示灯]

■应用

应用

光轴对准指示灯可缩短启动时间

将安全光幕传感器的光轴分为4等分进行显示，因此入光位置一目了然。作为光轴对准基准，最下端(或者最上端)的光轴对准后，LED将会闪烁为红色。之后，光轴对准的部分将会依次亮为红色，所有光轴均入光后，所有LED将会亮为绿色。带有入光量指示灯(STB)，可实现更加稳定的安装。

光轴对准指示灯可缩短启动时间

1种型号即对应PNP/NPN两种极性，减少登陆型号

1种型号即可对应PNP晶体管输出和NPN晶体管输出。PNP的国外设备、NPN传感器的调换、正极接地的工厂、设备的国外移交等，1种型号即可适应全球各种控制电路。

保护构造IP67

利用新工艺，使如此小型的树脂机身实现IP67(IEC)安全保护构造。

适用于充电电池制造的最佳材质

SF4C的本体采用树脂，安装支架采用SUS，均为指定材质。非常适用于充电电池制造以及食品制造机械等。

适用于充电电池制造的最佳材质

轻量!

与以往的铝壳型相比，树脂机身的SF4C/SF2C系列实现了约45%的轻量化※。。可减轻装置安装面的负担，减轻装置搬运和海外出口时的整体重量。

安全性、生产性、削减成本〔屏蔽控制功能〕

安全光幕传感器本体内置屏蔽控制功能，仅在人体通过时使生产线停止，而工件通过时则可照常运行。屏蔽传感器与屏蔽灯可直接连接至安全光幕传感器。此外，还可将大型应用指示灯作为屏蔽灯使用，减少配线故障，同时实现安全性、生产性的提高和成本下降。

安全性、生产性、削减成本〔屏蔽控制功能〕

无需安全光幕传感器专用安全继电器单元，即可构建安全电路〔外部设备监控功能〕

安全光幕传感器本体内置安全继电器单元的功能，可对外部设备进行监控(继电器熔敷监视等)，并具备联锁功能等。因此无需使用安全继电器即可构建安全电路，同时减小控制柜的体积，实现成本节约。

无需安全光幕传感器专用安全继电器单元，即可构建安全电路〔外部设备监控功能〕

无需专用单元即可直接与外部设备(安全继电器等)连接，因此能够有效实现装置的简略化，在节约成本的同时，减少各种故障。

安全继电器推荐商品的通告

●安全继电器
Panasonic(株)生产的SF继电器 新窗口中打开

关于推荐品的详细情况，敬请联系我们。

业界首创!※连接安全设备，节省配线[安全输入功能]

安全光幕传感器本体上可以连接紧急停止开关、安全门开关等的输出接点。此外，使用手动控制器SFC-HC，可以对3套安全光幕传感器进行跨接配线，同时对安全输出进行集中控制。

业界首创! 连接安全设备，节省配线[安全输入功能]

■直接连接各种安全设备

直接连接各种安全设备

■使用手动控制器SFC-HC，可对3套安全光幕传感器进行跨接配线(注1)

(注1)：从SF4C系列Ver.2.1起，可以使用手动控制器SFC-HC进行设定。

INFORMATION

・安全机器选型指南
>>安全机器选型指南 (PDF)

种类

【1】【2】安全光幕传感器

Finger型 最小检测物体ø14mm(光轴10mm间隔)

形状检测距离(注1) 型号(注2)(注3)光軸数检测宽度
1.中继连接器型2.电缆型
0.1～3m SF4C-F15-J05 SF4C-F1515160mm
SF4C-F23-J05SF4C-F2323240mm
SF4C-F31-J05SF4C-F3131320mm
SF4C-F39-J05SF4C-F3939400mm
SF4C-F47-J05SF4C-F4747480mm
SF4C-F55-J05 SF4C-F55 55560mm
SF4C-F63-J05SF4C-F6363640mm

Hand型 最小检测物体ø25mm(光轴20mm间距)

形状检测距离(注1)型号(注2)(注3)光軸数检测幅度
1.中继连接器型2.电缆型
0.1～3mSF4C-H8-J05SF4C-H88160mm
SF4C-H12-J05SF4C-H1212240mm
SF4C-H16-J05SF4C-H1616320mm
SF4C-H20-J05SF4C-H2020400mm
SF4C-H24-J05SF4C-H2424480mm
SF4C-H28-J05SF4C-H2828560mm
SF4C-H32-J05SF4C-H3232640mm
(注1)：检测距离是投光器和受光器之间的可设定范围。
(注2)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。
(注3)：产品的铭牌上所标记的型号带“E”符号的机型为投光器，带“D”符号的机
型为受光器。

【3】【4】连接电缆

【3】单侧带连接器

形状型号(注1)内容
SFB-CC3-MU 电缆长3m
本体重量约430g(2根)		中继连接器型用单侧带连接器电缆
投光器和受光器用2根1套、
电缆颜色：
投光器用灰色
受光器用灰色(带黑线)
连接器颜色：
投光器用灰色、受光器用黑色
最小弯曲半径：R6mm
SFB-CC7-MU 电缆长7m
本体重量约1,000g(2根)
SFB-CC10-MU 电缆长10m
本体重量约1,300g(2根)
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。

【4】两侧带连接器

种类形状型号(注1)内容
用于投光器 SFB-CCJ3E-MU 电缆长3m
本体重量约190g(1根)		中继连接器型用两侧带连接器电缆
电缆颜色：
投光器用灰色
受光器用灰色(带黑线)
连接器颜色：
投光器用灰色、受光器用黑色
最小弯曲半径：R6mm
SFB-CCJ10E-MU 电缆长10m
本体重量约660g(1根)
用于受光器 SFB-CCJ3D-MU 电缆长3m
本体重量约210g(1根)
SFB-CCJ10D-MU 电缆长10m
本体重量约680g(1根)
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。

维护部件(安全光幕传感器中附带)

品名型号(注1)内容
标准安装支架 MS-SFC-1 用1个M5内六角螺栓将安全光幕传感器安装在背面方向。
支架的安装方向可以选择上下方向和左右方向
(无死角安装)。
(投光器和受光器用4个1套)(注2)
测试杆ø14SF4C-TR14日常检查用最小检测物体(Φ14mm)。
测试杆ø25SF4C-TR25日常检查用最小检测物体(Φ25mm)。
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。
(注2)：由于安全光幕传感器是树脂体，长期使用时请考虑膨胀和收缩。 安装时请以实际产品为准。

标准安装支架

MS-SFC-1

规格

安全光幕传感器个别规格

SF4C-F□

种类最小检测物体φ14mm(10mm间距)
型号中继连接器型SF4C-F15-J05SF4C-F23-J05SF4C-F31-J05
电缆型SF4C-F15SF4C-F23SF4C-F31
光轴数152331
检测高度160mm240mm320mm
消耗电流大型应用
指示灯熄灭时		投光器：70mA以下
受光器：80mA以下		投光器：75mA以下
受光器：85mA以下
大型应用
指示灯亮起时		投光器：105mA以下
受光器：110mA以下		投光器：110mA以下
受光器：115mA以下
PFHD2.29×10-92.73×10-93.18×10-9
MTTFD100年以上
本体重量
(投光器和受光器合计)		中继连接器型约210g约270g约340g
电缆型约600g约670g约730g
种类最小检测物体φ14mm（10mm间距）
型号中继连接器型SF4C-F39
-J05		SF4C-F47
-J05		SF4C-F55
-J05		SF4C-F63
-J05
电缆型SF4C-F39SF4C-F47SF4C-F55SF4C-F63
光轴数39475563
检测高度400mm480mm560mm640mm
消耗电流大型应用
指示灯熄灭时		投光器：80mA以下
受光器：90mA以下		投光器：85mA以下
受光器：95mA以下
大型应用
指示灯亮起时		投光器：115mA以下
受光器：120mA以下		投光器：120mA以下
受光器：125mA以下
PFHD3.62×10-94.06×10-94.50×10-94.95×10-9
MTTFD100年以上
本体重量
(投光器和受光器合计)		中继连接器型约400g约470g约540g约600g
电缆型约800g约860g约930g约1,000g

(注1)：未指定的测量条件是工作环境温度=+20℃。PFHD ：每小时危险侧故障率、MTTFD ：平均危险侧故障时间。

SF4C-H□

种类最小检测物体φ25mm(20mm间距)
型号中继连接器型SF4C-H8-J05SF4C-H12-J05SF4C-H16-J05
电缆型SF4C-H8SF4C-H12SF4C-H16
光轴数81216
检测高度160mm240mm320mm
消耗电流大型应用
指示灯熄灭时		投光器：70mA以下
受光器：85mA以下		投光器：70mA以下
受光器：90mA以下
大型应用
指示灯亮起时		投光器：120mA以下
受光器：135mA以下		投光器：120mA以下
受光器：140mA以下
PFHD1.66×10-91.90×10-92.10×10-9
MTTFD100年以上
本体重量
(投光器和受光器合计)		中继连接器型约240g约300g约360g
电缆
型		约630g约700g约760g
种类最小检测物体φ25mm（20mm间距）
型号中继连接器型SF4C-H20
-J05		SF4C-H24
-J05		SF4C-H28
-J05		SF4C-H32
-J05
电缆型SF4C-H20SF4C-H24SF4C-H28SF4C-H32
光轴数20242832
检测高度400mm480mm560mm640mm
消耗电流大型应用
指示灯熄灭时		投光器：75mA以下
受光器：95mA以下		投光器：80mA以下
受光器：100mA以下
大型应用
指示灯亮起时		投光器：120mA以下
受光器：145mA以下		投光器：120mA以下
受光器：150mA以下
PFHD2.33×10-92.54×10-92.77×10-92.98×10-9
MTTFD100年以上
本体重量
(投光器和受光器合计)		中继连接器型约420g约490g约550g约610g
电缆型约820g约880g约950g约1,000g

(注1)：未指定的测量条件是工作环境温度=+20℃。PFHD ：每小时危险侧故障率、MTTFD ：平均危险侧故障时间。

安全光幕传感器通用规格

种类最小检测物体φ14mm型最小检测物体φ25mm型
型号中继连接器型SF4C-F□-J05SF4C-H□-J05
电缆型SF4C-F□SF4C-H□
适
用
标
准		国际标准IEC 61496-1/2(类型4)、ISO 13849-1(类别4、PLe)、
IEC 61508-1〜7(SIL3)
日本JIS B 9704-1/2(类型4)、JIS B 9705-1(类别4)、JIS C 0508(SIL3)
欧州(注2)EN 61496-1(类型4)、EN ISO 13849-1(类型4、PLe)、
EN 61508-1〜7(SIL3)、EN 55011、EN 50178、EN 61000-6-2
北美(注3)ANSI/UL 61496-1/2(类型4)、ANSI/UL 508、
UL 1998(2级)、CSA 61496-1/2(类型4)、
CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、
ANSI B11.1〜B11.19、ANSI/RIA 15.06
符合的标准和认证CE标志（机械指令、EMC指令、RoHS指令）、UKCA标志(机械标准、EMC标准、RoHS标准)、TÜV SÜD认证、TÜV SÜD NRTL认证、S标志认证[仅SF4C-H□(-J05)]
检测距离(注4)0.1~3m
光軸间距10mm20mm
最小检测物体(注5)φ14mm的不透明体φ25mm的不透明体
有效开口角检测距离达3m时，为±2.5°以下(基于IEC 61496-2/UL 61496-2)
电源电压24V DC+10-15%　脉动P-P10%以下
控制输出
(OSSD 1、OSSD 2)		PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)
<PNP输出选择时>
・最大源电流：200mA
・外加电压：与电源电压相同(控制输出和+V之间)
・剩余电压：2.5V以下(源电流200mA、电缆长10m时)
・漏电流：200μA以下(包括电源OFF时)
・最大负载容量：1μF(空载～最大流出电流)
・负载配线电阻：3Ω以下
<NPN输出选择时>
・最大流入电流：200mA
・外加电压：与电源电压相同(控制输出和0V之间)
・剩余电压：2.5V以下(流入电流200mA、电缆长10m时)
・漏电流：200μA以下(包括电源OFF时)
・最大负载容量：1μF(空载～最大流入电流)
・负载配线电阻：3Ω以下
 工作模式(输出动作)所有光轴入光时ON，1个以上光轴遮光时OFF(安全光幕传感器内部异常及同步信号异常时OFF。)(注6)(注7)
保护电路(短路保护)配备
反应时间OFF反应时间为9ms以下、ON反应时间为90ms以下OFF反应时间为7ms以下、ON反应时间为90ms以下
辅助输出
(非安全输出)		PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)
<PNP输出选择时>
・最大源电流：100mA
・外加电压：与电源电压相同(辅助输出和+V之间)
・剩余电压：2.5V以下(源电流100mA、电缆长10m时)
<NPN输出选择时>
・最大流入电流：100mA
・外加电压：与电源电压相同(辅助输出和0V之间)
・剩余电压：2.5V以下(流入电流100mA、电缆长10m时)
 工作模式(输出动作)控制输出ON时OFF、控制输出OFF时ON[出厂时设定。使用手动控制器SFC-HC（另售）可变更工作模式。]
保护电路(短路保护)配备
ELCA功能配备(自动减轻干扰)
测试输入功能配备
联锁功能配备[手动复位/自动复位(注8)]
外部设备监控功能配备
安全输入功能配备(安全用接点)
屏蔽功能配备
重启功能配备
大型应用指示灯功能配备
可选功能(注9)固定消隐功能、浮动消隐功能、
辅助输出切换功能、安全输入功能(安全用传感器)、
大型应用指示灯设定变更功能、联锁设定变更功能、
外部设备监控设定变更功能、屏蔽设定变更功能、
重启设定变更功能、保护功能
污损度 / 使用标高3 / 2,000m以下（注10）
环
境
性
能		保护构造IP67/IP65(IEC)
使用环境温度-10〜+55℃(注意不可结露、结冰)、存储时：-25〜+60℃
使用环境湿度30〜85%RH、存储时：30〜85%RH
使用环境照明度白炽灯：受光面照明度5,000Rx以下
耐电压AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
耐振动频率10〜55Hz　双振幅0.75mm　X,Y和Z方向各2小时
耐冲击加速度300m/s2(约30G)　X,Y和Z方向各3次
投光元件红外LED(投光波峰波长：855nm)
材质本体外壳：聚碳酸酯合金，检测面：聚碳酸酯合金、MS-SFC-1(标准安装支架)：SUS
电缆中继连接器型附截面积为0.15mm2(电源线为0.2mm2) 12芯带连接器耐热PVC电缆0.5m
电缆型附截面积为0.15mm2(电源线为0.2mm2) 12芯耐热PVC电缆5m
电缆延长中继连接器型在另售的接续电缆可接受延长至40.5米以内的投光器和受光器
电缆型0.2mm2以上的电缆可延长40.5m以内的投光器和受光器(注11)(注12)
附件MS-SFC-1(标准安装支架)：1套、
SF4C-TR14(测试杆)：1根		MS-SFC-1(标准安装支架)：1套、
SF4C-TR25(测试杆)：1根

(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：机械指令已取得第三方认证机构TÜV SÜD的型号认证。
(注3)：属于美国/加拿大标准，经过合众国联邦法29 CFR 1910.7之下的劳动安全卫生局法(OSHA)认可的民间第三方认证机构NRTL的TÜV SÜD America对安全性的认证，符合UL、ANSI、CSA等标准。
(注4)：检测距离是在投光器和受光器之间可设定的范围。
(注5)：使用浮动消隐功能时，最小检测物体的大小会改变。
(注6)：屏蔽时，即使光轴被遮光也不会OFF。
(注7)：消隐功能有效时，工作模式改变。
(注8)：通过配线，可切换手动复位/自动复位。
(注9)：使用可选功能时，需要手动控制器SFC-HC(另售）。
(注10):不可在标高0m的大气压以上的环境使用而保存。
(注11):使用光轴无效功能用灯时，电缆全长控制在30.5m以下(投光器和受光器分别)。
(注12):同期＋线(橙)及同期－线(橙/黑)在使用专用电缆以外的电缆延长的情况下，请使用0.2mm2以上的带屏蔽的双胶电缆。

手动控制器

型号SFC-HC
电源电压24V DC+10-15%　脉动P-P10%以下(与安全光幕传感器的电源通用)
消耗电流65mA以下
通信方式RS-485双向通信(专业程序)
数字式指示灯4位红色LED显示×2(显示选择光轴、设定内容等)
FUNCTION指示灯绿色LED×9(功能设定时亮起)
功能固定消隐功能/浮动消隐功能／
辅助输出切换功能/安全输入设定变更功能／
大型应用指示灯设定变更功能／屏蔽设定变更功能／
联锁设定变更功能/外部设备监控设定变更功能／
重启设定变更功能60s/保护功能
使用环境温度-10〜+55℃(注意不可结露、结冰)、
存储时：-25〜+70℃
使用环境湿度30〜85%RH、存储时：30〜85%RH
耐电压AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
重量本体重量：约200g

(注1)：无指定时的测量条件为使用环境温度＝+20℃。

尺寸图

  • 单位mm

SF4C-F□　SF4C-H□

超薄型安全光幕传感器

安装支架安装图

下图所示为安装了标准安装支架MS-SFC-1(附带)后的状态。

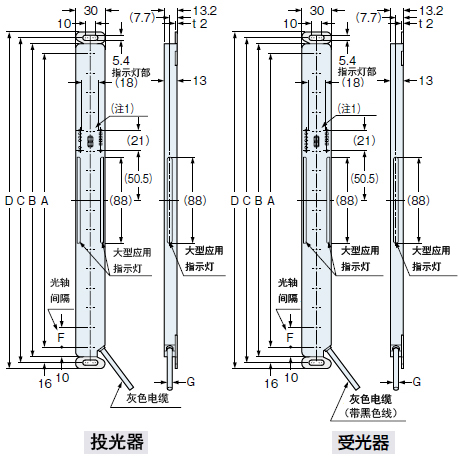

<中间安装>

SF4C 中间安装

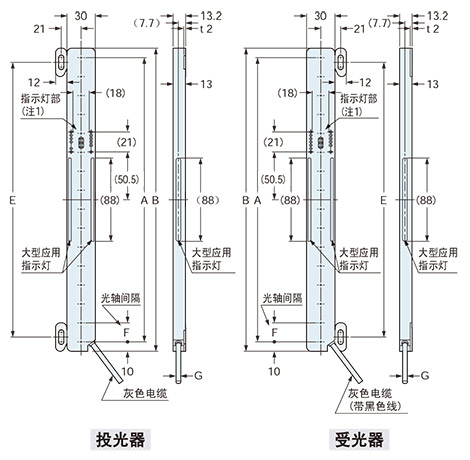

<无死角安装>

SF4C 无死角安装
(注1):上图是SF4C-H□·指示灯部的尺寸。
SF4C-F□的情况下，下图所示数字式异常指示灯(红色)的位置不同。
另外，SF4C-F15□没有装备数字式异常指示灯(红色)。

<中继连接器型SF4C-H□-J05的连接器部>

中继连接器型SF4C-H□-J05的连接器部
型号ABCDE
SF4C-F15(-J05)SF4C-H8(-J05)140160172184130
SF4C-F23(-J05)SF4C-H12(-J05)220240252264210
SF4C-F31(-J05)SF4C-H16(-J05)300320332344290
SF4C-F39(-J05)SF4C-H20(-J05)380400412424370
SF4C-F47(-J05)SF4C-H24(-J05)460480492504450
SF4C-F55(-J05)SF4C-H28(-J05)540560572584530
SF4C-F63(-J05)SF4C-H32(-J05)620640652664610
型号FG
SF4C-F□(-J05)10ø5
SF4C-H□(-J05)20
(注2):由于安全光幕传感器是树脂体，长期使用时请考虑膨胀和收缩。 安装时请以实际产品为准。

SF4C-F□　SF4C-H□

安全光幕传感器

安装支架安装图

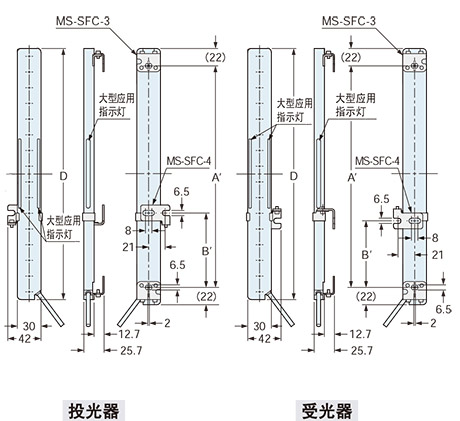

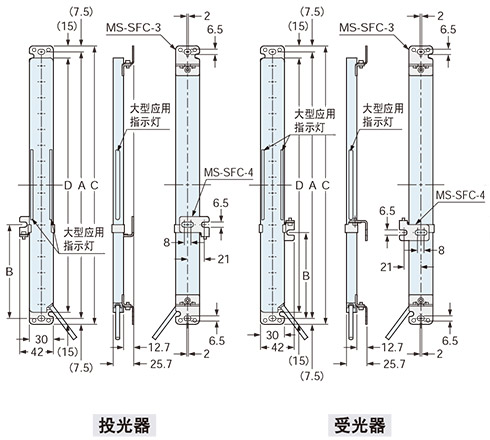

下图所示为已安装多功能安装支架MS-SFC-3（另售）多功能中间支撑支架MS-SFC-4（另售）后的状态。

<背面安装时>

SF4C-□ 背面安装时

<无死角安装>

(注1):使用以下机型时，请务必安装MS-SFC-4。
・SF4C-F55(-J05)、SF4C-F63(-J05)
・SF4C-H28(-J05)、SF4C-H32(-J05)
(注2):由于安全光幕传感器是树脂体，长期使用时请考虑膨胀和收缩。 安装时请以实际产品为准。
型号中间支撑支架AA'BB'CD
SF4C-F15(-J05)SF4C-H8(-J05)-175116--190160
SF4C-F23(-J05)SF4C-H12(-J05)-255196--270240
SF4C-F31(-J05)SF4C-H16(-J05)-335276--350320
SF4C-F39(-J05)SF4C-H20(-J05)-415356--430400
SF4C-F47(-J05)SF4C-H24(-J05)-495436--510480
SF4C-F55(-J05)SF4C-H28(-J05)○575516233～338209～309590560
SF4C-F63(-J05)SF4C-H32(-J05)○655596278～378249～349670640

MS-SFC-1

标准安装支架(附带)

MS-SFC-1
材质：SUS304
本体重量：约32g(4个)
捆包重量：约35g
支架4个1套[M3(长4mm)螺钉4个附带]

MS-SFC-2

NA2-N互换安装支架(另售)

MS-SFC-2
材质：SUS304
本体重量：约36g（4个）
捆包重量：约40g
支架4个1套[M3（长4mm）螺钉4个附带]

MS-SFC-3

多用途支架(另售)

MS-SFC-3
材质：SUS304
本体重量：约75g（4个）
梱包重量：约90g
支架4个1套[M3（长4mm）螺钉4个附属]

MS-SFC-4

多用途支架用中间保持支架(另售)

MS-SFC-4
材质：SUS304
本体重量：约40g（2个）
梱包重量：约60g
支架2个1套

MS-SFCH-□

金属保护外壳(另售)

MS-SFCH-□
材质：铝

安装图

下图所示为安全光幕已安装SF2C-H□金属保护外壳(MS-SFCH-□)后的状态。

MS-SFCH-□ 安装图
型号ABCDEF本体重量(2个)
MS-SFCH-819018017517216226约160g
MS-SFCH-1227026025525224235约240g
MS-SFCH-1635034033533232235约340g
MS-SFCH-2043042041541240235约420g
MS-SFCH-2451050049549248235约520g
MS-SFCH-2859058057557256235约600g
MS-SFCH-3267066065565264235约700g

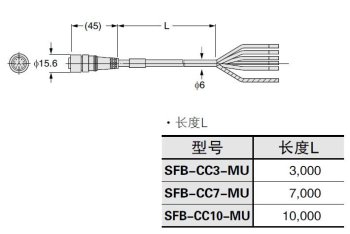

SFB-CC□-MU

单侧带连接器的连接电缆(另售)

SFB-CC□-MU

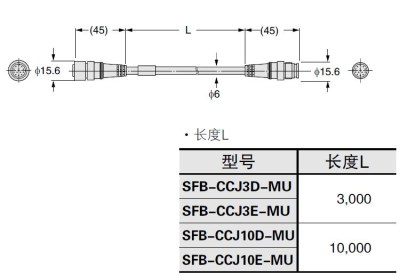

SFB-CCJ□-MU

两侧带连接器的连接电缆(另售)

SFB-CCJ□-MU

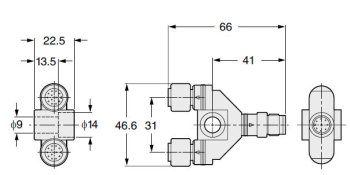

SFC-WY1

Y型连接器

SFC-WY1

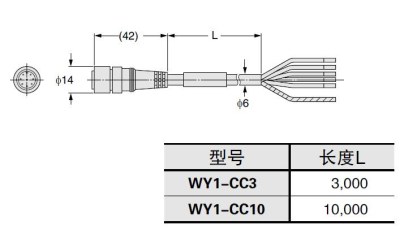

WY1-CC3
WY1-CC10

连接电缆

WY1-CC3　WY1-CC10

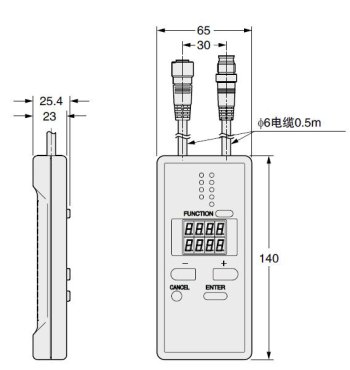

SFC-HC

手动控制器(另售)

SFC-HC

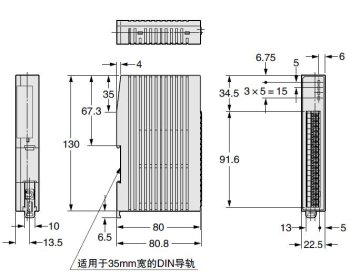

SF-C13

控制单元(另售)

SF-C13

可选件

安装支架

品名型号(注1)内容
NA2-N
互换安装支架		 MS-SFC-2 将区域传感器NA2-N系列换为SF4C系列时使用。
沿用NA2-N系列的安装加工孔。
也可以使用M6内六角螺栓在中间进行安装。
(投光器和受光器用4个1套)(注2)
多功能安装支架 MS-SFC-3 可进行2种方式的安装。
(1)背面安装，可以进行光轴调节。
(2)在铝架上进行没有死角的中间安装。在铝架上进行没有死角的中间安装。
(投光器和受光器用4个1套)(注2)
多功能中间支撑支架 MS-SFC-4 用于在中间部分固定安全光幕传感器。
将多功能支架MS-SFC-3(另售)用于SF4C-F55(-J05)、SF4C-F63(-J05)、SF4C-H28(-J05)、SF4C-H32(-J05)时，请务必购买。
(投光器和受光器用2个1套)(注2)
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。
(注2)：由于安全光幕传感器是树脂体，长期使用时请考虑膨胀和收缩。 安装时请以实际产品为准。

NA2-N互换安装支架

MS-SFC-2

多用途支架

MS-SFC-3
<背面安装时>


<无死角安装时>

多用途支架用中间支撑支架

MS-SFC-4

控制单元

品名形状型号(注1)内容
薄型
控制器		 SF-C13 通过散装线与安全光幕传感器连接。
继电器输出。
最高支持控制类别4。
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。

安全继电器推荐产品指南

型式名：SF继电器窄长型 在新窗口打开

安全继电器推荐产品指南
注意：关于推荐品的详情，请向松下 在新窗口打开咨询。
种类带LED指示灯
型号SFS3-L-DC24VSFS4-L-DC24V
订货产品号AG1S132AG1S142
触点构成3a1b4a2b
额定控制容量6A／250V AC、6A／30V DC
最小适用负载1mA／5V DC
线圈额定值15mA／24V DC20.8mA／24V DC
额定消耗功率360mW500mW
工作时间20ms以下
复位时间20ms以下
使用环境温度-40～+85℃(湿度5～85%RH)
适用标准S标志、UL/c-UL、TÜV

Y型连接器

种类形状型号(注1)内容
省配线
Y型连接器		 SFC-WY1 SF4C-H□-J05／SF4C-F□-J05用省配线连接器。
将投光器和受光器的电缆集中到1根电缆上，实现了省配线。
配线仅限+24V、0V、OSSD1、OSSD2、输出极性设定线(屏蔽线)、
大型应用指示灯输入1、大型应用指示灯输入2。
[电源线及同步线等在连接器内部接线。
联锁无效(自动复位)。]
单侧带
连接器电缆		 WY1-CCN3 电缆长3m
本体重量约200g(1根)		Y型连接器用连接电缆
电缆颜色：灰色(带黑线)
连接器颜色：黑色
最小弯曲半径 ：R6mm
连接器最大直径：φ14mm
WY1-CCN10 电缆长10m
本体重量约620g(1根)
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。

通过使用Y型连接器，将电源及安全输出等最基本所需的线集中到1根电缆上。配线工时减到最少。大幅减少了施工时间，避免配线错误。

控制单元SF-C13连接图
<以PNP输出(负极接地)使用时>
・将安全光幕传感器控制输出OSSD1与OSSD2分别连接至S1、S2。

(注1)：上图为手动复位时的配线图。使用自动复位时，则请将图中接往X2的配线改接在X3上。此时，无需复位(RESET)按钮。
(注2)：复位(RESET)按钮请使用瞬动型开关。
(注3)：不使用的导线请进行绝缘处理。

<以NPN输出(正极接地)使用时>
・将安全光幕传感器控制输出OSSD1与OSSD2分别连接至S4、S2，进行正极接地。

(注1)：上图为手动复位时的配线图。使用自动复位时，则请将图中接往X2的配线改接在X3上。此时，无需复位(RESET)按钮。
(注2)：复位(RESET)按钮请使用瞬动型开关。
(注3)：不使用的导线请进行绝缘处理。

手动控制器

品名形状型号(注1)
手动控制器 SFC-HC
电缆型连接
用电缆套件		 SFC-WNC1
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。

中继连接器型

中继连接器型

电缆型

电缆型

金属保护外壳

适用光轴数金属保护外壳
(投光器和受光器用2个1套)
SF4C-F□SF4C-H□型号(注1)
158 MS-SFCH-8
2312 MS-SFCH-12
3116 MS-SFCH-16
3920 MS-SFCH-20
4724 MS-SFCH-24
5528 MS-SFCH-28
6332 MS-SFCH-32
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。

MS-SFCH-12/16/20/24/28/32

MS-SFCH-12/16/20/24/28/32

MS-SFCH-8


MS-SFCH-8

回路・连接

输入・输出电路图

<以PNP输出使用时>

输入・输出电路图 <以PNP输出使用时>

※ S1、S2

开关S1
・测试输入/复位输入
手动复位时
Vs～Vs－3.5V（流入电流5mA以下）：OFF（注1）
开路：ON
自动复位时
Vs～Vs－3.5V（流入电流5mA以下）：ON（注1）
开路：OFF
开关S2
・联锁设定输入、过逾输入、光轴无效输入1／2、
大型应用指示灯输入1／2
Vs～Vs－3.5V（流入电流5mA以）：有效（注1）
开路：无效
（注1）：Vs为使用中的电源电压。

<以NPN输出使用时>

输入・输出电路图<以NPN输出使用时>

※ S1、S2

开关S1
・测试输入／复位输入
手动复位时
0～＋2.5V（流出电流5mA以下）：OFF
开路：ON
自动复位时
0～＋2.5V（流出电流5mA以下）：ON
开路：OFF
开关S2
・联锁设定输入、过逾输入、光轴无效输入1／2、
大型应用指示灯输入1／2
0～＋2.5V（流出电流5mA以下）：有效
开路：无效

连接示例

基本配线：仅最低限度动作

  • 是将投光器和受光器各1台相向对置的一般性连接方法。控制输出(OSSD、OSSD2)在遮光状态下OFF，入光状态时自动ON。辅助 输出用于将外部设备监控功能设为无效。辅助输出上不能连接外部设备。

<以PNP输出使用时>

<以PNP输出使用时>
联锁功能无效(自动复位)
外部设备监控功能无效
辅助输出使用不可
输出极性设定线PNP
安全输入无效

<以NPN输出使用时>

<以NPN输出使用时>
联锁功能无效（自动复位）
外部设备监控功能无效
辅助输出使用不可
输出极性设定线NPN
安全输入无效

使用注意事项

  • 在“PSDI模式”下使用本装置时，需要在本装置与机械之间构成适当的控制电路。详情请参照所在国家和地区的相应规格、标准。
  • 在日本国内，请勿将本装置用作冲压安全装置。对于在日本国内使用的冲压设备、切断机(切纸机)等请使用光幕传感器SF4B-□-01〈V2〉。
・本样本为产品选型指南，使用时，请务必阅读使用说明书。
・出厂时已对投·受光器做出调整，请将序列号相同的投光器和受光器相组合使用。序列号标记在投光器及受光器的铭牌上。
(型号名称的下方)
  • 为安全起见，请务必实施作业前点检。
  • 对于在动作循环过程中无法通过急停开关来实现紧急停止的机械，请勿使用本装置。

其他

  • 本产品为在工业环境下使用所开发，生产的产品。
  • 请勿将此设备用于 AGV 等移动设备。
  • 使用时请避开通电时的过渡状态（2s）。
  • 请避免在蒸汽、灰尘等较多的场所中使用。
  • 请注意避免直接沾到稀释剂等有机溶剂和水、油、油脂。
  • 因种类而异，但是快速启动式和高频点灯式荧光灯的光可能会对检测产生影响，因此请注意避免直接入光。
  • 由于安全光幕传感器是树脂体，长期使用时请考虑膨胀和收缩。 安装时请以实际产品为准。

关于手动控制器

  • 本装置可使用手动控制器SFC-HC(另售)来设定各项功能。各项功能中，最小检测物体的大小等与安全距离有关的内容可能会发生变化。设定各项功能时，请重新计算安全距离，安装时请确保大于安全距离的空间。未充分确保空间的情况下，在到达机械的危险部分之前，机械可能不会紧急停止，可能会造成死亡或重伤。
・关于使用手动控制器SFC-HC(另售)来设定功能的详情，请参照手动控制器的使用说明书。
服务咨询

电话：18970103327

Q Q：1985230112

邮箱：business@zelixin.cn

同类系列
BSF4-AH80 耐压防爆型...
SF2B 光幕传感器
SF4B 光幕传感器
SF2C 超薄型安全光幕传感器
SF4B-C 小型光幕传感器
绿松石行程开关
CS型微动开关
FJ开关
耐真空光纤
EQ开关
[关闭本页 ]
