更easy、更simple。安装极其轻松
| [专利申请中]

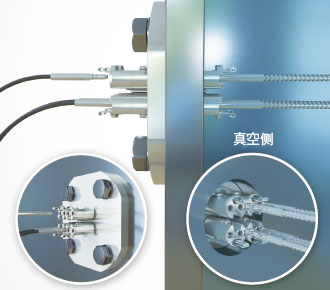

可轻松实现逐根拆装或同时拆装(单触式安装)多根光纤的耐真空光纤用法兰 |
单触式、1秒安装
只需要插入法兰
通过开发单触式方式，实现了只需对准光纤的方向插入即可的简单安装。
拆卸只需拉起固定金属件拔出光纤即可。有助于大幅削减作业时间。
|
|---|

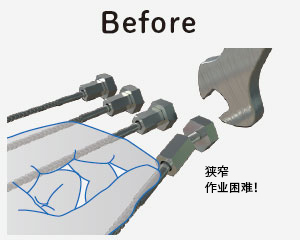

 | 螺丝紧固方式 - 戴着手套紧固螺丝的安装方式非常麻烦！
- 担心小零件丢失
- 紧固过度导致裸线破裂/折断
|
| |
|---|

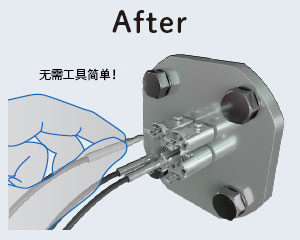

 | 单触式方式 - 采用单触式安装，大幅削减作业时间和工时
- 施工简单，只需将光纤插入法兰即可
- 安装简单，无需使用工具进行扭矩管理等
| ※ | 采用接头金属件嵌入固定金属件之中的“防脱落结构”。 |
|---|
|
|

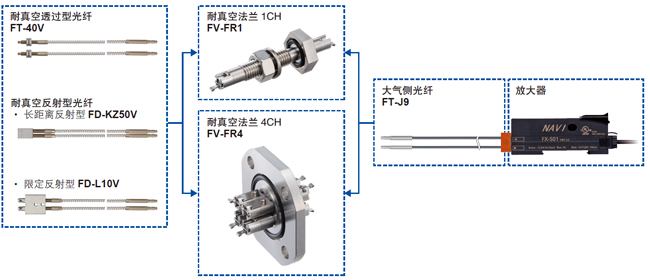

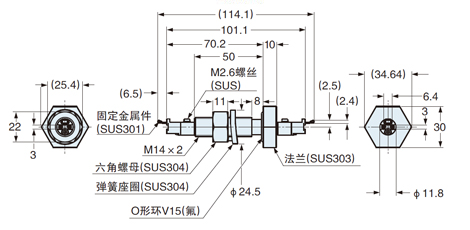

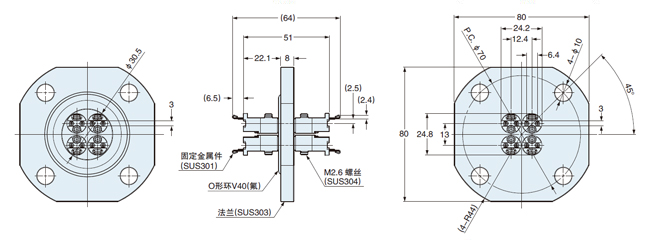

耐真空法兰 4CH／1CH
加工孔只有一个
通过采用法兰连接，实现光纤引入部分的省空间化并减少了安装孔数。
过去需要与光纤数量相同的安装孔集中为一个，削减了孔加工费和泄漏的可能性。
|
|---|

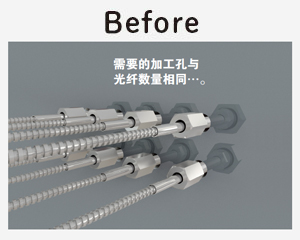

 | 以往的光纤引入部分 - 需要逐根光纤进行引入部分的孔加工
- 需要能将工具和手伸入的空间
|
| |
|---|

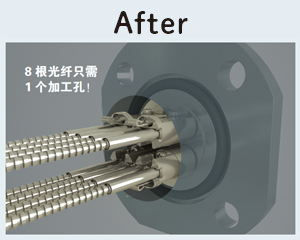

 | 耐真空法兰的光纤引入部分 - 安装8根光纤只需要进行1处孔加工，加工费和泄漏风险都只有1/8。
- 可以集中安装，实现引入部分的省空间化。
|
|
封漏结构
采用法兰内部内置玻璃裸线的封漏结构，只将光传输至真空侧。
未连接光纤时泄漏量也不变。
※ 4CH/1CH法兰泄露量：1.0×10-10Pa・m3/s〔He〕以下 | |
应用

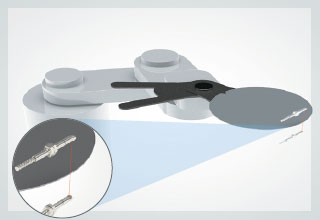

| 机械手上的玻璃就座检测 |
|---|
 | |
| | 半导体晶片检测 |
|---|
 | |
|

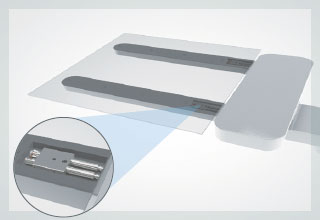

| 玻璃通过检测 |
|---|
 | |
| | 玻璃有无检查 |
|---|
 | |
|
提高客户产品质量、削减工时
开发、制造、质量管理、包装、供货均由管理措施完善的日本国内自有工厂一条龙完成。

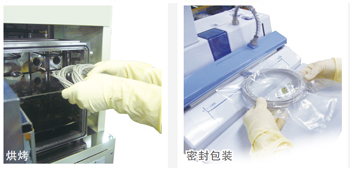

真空烘烤除气对部件进行清洗和烘烤处理后将真空侧光纤 |  |
|
可变更光纤长度可进行半定制，以100mm为单位变更光纤长度。也可在投/受光侧改变长度。
请随意咨询。
