BSF4-AH80 耐压防爆型光幕传感器

所属类型：	光幕传感器
品牌：	松下
产地：	日本
状态：	在产
特点：	对应国际基准・耐压防爆构造

对应国际基准・耐压防爆构造

UL 、CE 、CSA 、TUV 、FM 、NEPSI 已取得。
UL, CSA : NRTL认证(Certified by TÜV SÜD America Inc.)

※1

※2

※1	产品型号：TC16452
※2	如需获取中国型号鉴定合格品型号，请联系我们。

2021年12月　符合欧洲防爆标准和欧洲RoHS2。

※ 订货产品号和部分规格已变更，敬请注意。

特点

■安全使用

使用光幕传感器时请事先确认系统的安全性、是否满足以下控制系统的构成。

>>光幕传感器的使用注意事项

符合各国的耐压防爆标准

小型光幕传感器内置于耐压防爆结构的外壳中，符合IEC 61496(Type4)标准。在各个国家任何具有爆炸性的环境中均可使用。

欧州:	符合EN 60079-0、EN 60079-1、EN 60079-28、ATEX指令(2014/34/EU)规定的耐压防爆结构(Ex db [op is] IIB T6Gb)标准。
美国:	符合FM 3600、ANSI/ISA-12.00.01、ANSI/ISA-12.22.01规定的耐压防爆结构(Class I, Zone 1, AEx d IIB T6)标准。
加拿大:	符合CAN/CSA E60079-0、CAN/CSA E60079-1规定的耐压防爆结构(Ex d IIB T6)标准。
中国:	符合GB 3836.1、GB 3836.2规定的耐压防爆结构(Ex d ⅡB T6 Gb)标准。
日本:	符合IEC标准79的技术标准规定的耐压防爆结构(Ex d ⅡB T6)标准。

危险场所： Zone 1(1类场所)、Zone 2(2类场所)
气体或蒸汽的分类和温度等级： IIB T6

1,595mm的大范围检测(防护高度)

只需1台本光幕传感器就可保护汽车涂装生产线等高度较大的生产线。

便于调整光轴的安装支架

使用附带的角度可调型背面安装支架，可以使光轴调整更方便。

减少干扰光引起的误动作

采用双重扫描方式、重试处理等神视独创新方式，可以避免外围设备带来的瞬间干扰光的影响。使干扰光造成的误动作减少，从而减少设备频繁停机重启，提高生产线的运行率。

无需防干扰电线即可减少相互干扰

不需要为防止装置间的相互干扰而另行配线，可提高光幕传感器安装设置的灵活性。

种类

光幕传感器

种类	检测距离(注1)	型号	订货产品号	光轴数	检测高度(mm) (防护高度)
20mm间距	0.3～6m	BSF4-AH80	UBSF4AH80V2(注2)	80	1,595

(注1)：	检测距离是在投光器和受光器之间可设定的范围。
(注2)：	订货产品号从2021年12月开始变更。

控制单元

品名	形状	型号	订货产品号	内容
薄型控制单元		SF-C13(注1)	USFC13	用于PNP/NPN(相当)输出型光幕传感器。最高支持控制类别4。请在非危险场所使用。

(注1)：	SF-C13的详情请参阅SF-C10系列，请参阅SF-C10系列。

规格

* 此表为2021年12月之后出货的产品的规格（订货产品号：UBSF4AH80V2）。

型号		BSF4-AH80
适用防爆标准		欧洲：EN 60079-0、EN 60079-1、EN 60079-28、北美：FM Class 3600、ANSI/ISA.12.00.01、ANSI/ISA.12.22.01、加拿大：CAN/CSA-E60079-0(CAN/CSA-E60079-1)、中国：GB 3836.1/2、日本：符合IEC标准79的技术标准
耐压防爆性能		美国：Class I Zone 1 AEx d IIB T6、欧洲・加拿大・中国・日本：Ex d IIB T6
安装场所		与“IIB T6”相当的爆炸性气体或蒸气的危险场所Zone1、Zone2(注2)
使用标准		ISO 13849-1(4类、PLe)、EN ISO 13849-1(4类、PLe)、IEC 61508-1～4(SIL3)、EN 50178、EN 55011、EN 61000-6-2、EN 61496-1(类型4)、IEC 61496-1/2(类型4)、UL 61496-1/2(类型4)、CAN/CSA-C22.2 No.14
检测高度(防护高度)		1,595mm
光轴间距/检测距离		20mm/ 0.3～6m
最小检测物体		φ30mm的不透明体
有效开口角		±2.5°以下检测距离超过3m (符合 IEC 61496-2/UL 61496-2)
电源电压		24V DC±10%　脉动P-P10%以下
消耗电流		投光器：130mA以下、受光器：125mA以下
控制输出 (OSSD1、OSSD2)		半导体输出(PNP相当)双输出・最大源电流：200mA ・外加电压：与电源电压相同(控制输出和+V之间) ・剩余电压：3.0V以下(源电流为200mA时)
	工作模式 (输出动作)	所有光轴入光时ON，1个以上光轴遮光时OFF (安全光幕传感器内部异常及同步信号异常时OFF。)
	保护回路 (短路保护)	配备
反应时间		OFF反应时间为11ms以下、ON反应时间为70ms以下
辅助输出 (非安全输出)		PNP开路集电极晶体管・最大流出电流：60mA ・外加电压：与电源电压相同(辅助输出和+V之间) ・剩余电压：2.5V以下(源电流为60mA时)
	工作模式 (输出动作)	控制输出ON时OFF、控制输出OFF时ON
	保护回路 (短路保护)	配备
指示灯	投光器	上光轴对齐指示灯： 2色(红色、蓝色)LED[控制输出ON时蓝色指示灯亮起，顶端光轴入光时红色指示灯亮起，顶端光轴遮光时熄灯]下光轴对齐指示灯： 2色(红色、蓝色)LED[控制输出ON时蓝色指示灯亮起，底端光轴入光时红色指示灯亮起，底端光轴遮光时熄灯] 投光控制指示灯：橙色LED(投光停止时橙色指示灯亮起，正常运行时熄灯) 动作指示灯：2色(红色、绿色)LED(控制输出OFF时红色指示灯亮起，控制输出ON时绿色指示灯亮起) 异常指示灯：黄色LED(光幕传感器异常时亮起或闪烁)
指示灯	受光器	上光轴对齐指示灯： 2色(红色、蓝色)LED[控制输出ON时蓝色指示灯亮起，顶端光轴入光时红色指示灯亮起，顶端光轴遮光时熄灯]下光轴对齐指示灯： 2色(红色、蓝色)LED[控制输出ON时蓝色指示灯亮起，底端光轴入光时红色指示灯亮起，底端光轴遮光时熄灯] 稳定如光指示灯： 2色(绿色、橙色)LED(稳定入光时绿色指示灯亮起，不稳定入光时橙色指示灯亮起，遮光时熄灯) OSSD指示灯：2色(红色、绿色)LED(控制输出OFF时红色指示灯亮起、控制输出ON时绿色指示灯亮起) 异常指示灯：黄色LED(光幕传感器异常时亮起或闪烁)
投光停止功能		配备
投光停止输入		投光：Vs-2.5V～Vs(流入电流5mA以下)(注3)、投光停止：断开或0〜+1.5V
耐环境性	保护构造	IIP65(IEC)、防喷流形(JIS)
	使用环境温度/使用环境湿度	-10~+40℃(注意不可结露、结冰)、存储：-20~+55℃ / 45～85%RH、存储：45～85%RH
	使用环境照度	白炽灯：受光面照明度5,000lx以下
	耐电压/绝缘电阻	AC1,000V 1分钟　所有电源连接端子与本体接地端子之间(注4) / 所有电源连接端子与本体接地端子之间，20MΩ以上，基于DC500V的高阻表(注4)
	耐振动/耐冲击	频率10〜55Hz　双向振幅0.35mm　X,Y和Z方向各20次 / 加速度 100m/s²(约10G) 脉冲时间16ms X,Y和Z方向各1,000次
	海拔(气压)	2,000m以下(800～1,100hPa)
投光元件		红外线LED(投光波峰波长：850nm)
材质		耐压防爆外壳：铝、盖：铝压铸件、观察窗：玻璃、观察窗压板：钢板(黑色铬酸盐)、观察窗衬垫：氯丁二烯安全光幕传感器安装支架：钢板(黑色铬酸盐)、电缆：耐油性PVC、电缆引入器具：黄铜(镀镍)
电缆		6芯(0.3mm²×4芯、0.2mm²×2芯)屏蔽电缆，长20m
重量 (含投光器和受光器）		本体重量：约44kg
附件		背面安装支架：投光器和受光器用2个1套、测试杆：1根、接地适配器(内螺纹G1/2)：1个

(注1)：无指定的测量条件为使用环境温度＝+20℃。
(注2)：请将本产品安装在不易受到机械性损伤的场所。
(注3)：Vs的数值等于使用中的电源电压。
(注4)：是内置安全光幕的规格。

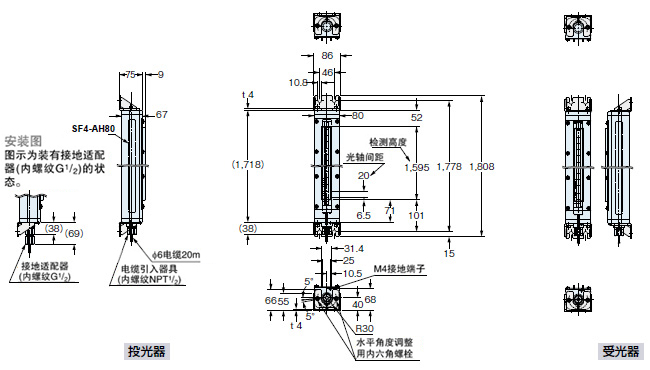

尺寸图

单位mm

回路・连接

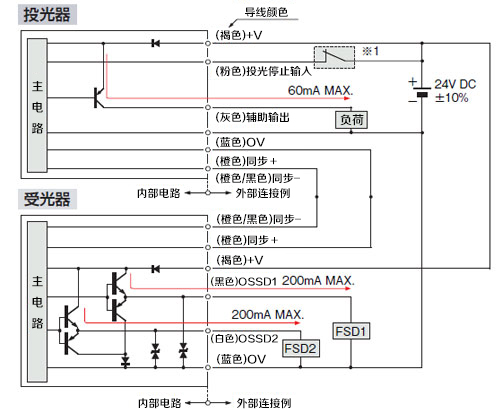

输入、输出电路图

注意如使用在FSD领域，请使用安全继电器单元或者确保安全性的控制电路。

※ 1

（注1）：	Vs为使用中的电源电压。
（注2）：	请确保电缆的屏蔽端接地。

SF-C13连接图（控制类别4）

（注1）：	上图为手动复位时的配线图。使用自动复位时，则请将图中接往X2的配线改接在X3上。此时，无需复位(RESET)按钮。
（注2）：	复位(RESET)按钮请使用瞬动型开关。
（注3）：	确保BSF4-AH80的接地端子接地。

SF-C13端子排列图

使用注意事项

在“PSDI模式”下，本装置不可以作为起动装置使用。
在日本国内使用时，本装置不可用作冲压设备的安全装置。日本国内的冲压设备请使用光幕传感器SF4D-□-01。
在海外使用本产品时，适用OSHA 1910.212、OSHA 1910.217（美国）、EN ISO 13855（EU）及各国防爆标准等。关于安装条件，请遵守各国的法律和标准等要求。

• 本网页是您选择产品时的指南，使用时请务必阅读附带的使用说明书。

防爆注意事项

本产品为耐压防爆结构。只有在满足规定条件及规格的情况下使用本产品，才能保证正常的防爆性能。若不遵守规定的条件及规格，防爆性能将无法发挥作用。

请使用适合危险场所(可能有爆炸性气体或蒸气存在的场所)的防爆电气设备。
请务必在切断电源的状态下进行配线作业。否则可能导致触电。
用户请绝对不要自行改造或修理本产品。否则可能导致爆炸或起火。
对于预见可能遭受外伤的电缆、请用强度足够的器件加以保护，如装入金属管等。
请将接地端子切实接地。否则可能导致爆炸或起火。
请勿打开耐压防爆外壳的盖子。也不能卸下外壳窗框金属件。否则可能导致爆炸或起火。
可以安装本产品的危险场所包括可能存在爆炸性气体的,设备分类为“GroupⅡA或B”、温度等级为“T1～T6”的防爆设备可用的场所。
日本：一类危险场所和二类危险场所
欧洲：Zone 1 和 Zone 2（Category2G : ATEX）
美国： Class I、Zone 1 和 Class I、Zone 2（US NEC 505）
加拿大：Zone 1 和 Zone 2

请将本产品安装在不易受到机械性损伤的场所。

安装

安装光幕传感器时，请用4个M10螺栓牢固固定。
电缆引入口加工有配线保护管用螺纹(NPT1/2)。请使用钢制电线管等连接，完整的螺纹部至少旋入5牙以上。
调整光轴后，请拧紧水平角度调整用内六角螺栓进行固定。此时的推荐紧固扭矩应为1.5～1.7N·m。
(水平角度调整用内六角螺栓安装在投光器和受光器的上、下方。)

接地

将耐压防爆外壳下部的接地端子接地，以使接地电阻值小于100Ω。
接地电线请使用600V乙烯绝缘电线或具有同等以上绝缘性能的电线，电线的截面积必须能确保安全流过可预见的最大接地电流。

其他

使用时请务必遵守本产品规格，否则可能导致触电、受伤或产品损坏。
开箱时请注意不可倒置本产品，否则可能导致受伤。
测量绝缘电阻时请不要触摸端子，否则可能导致触电。
发生异常时请立即停止运行，否则可能导致触电、受伤或发生火灾。
测量绝缘电阻时，请确保周围没有爆炸性气体或蒸气，否则可能导致爆炸或起火。

参考

危险等级分类(仅限北美)

危险环境气体的等级划分如下表所示。

分类	危险环境气体	BSF4-AH80可否使用
Class Ⅰ	爆炸性气体或蒸气	可用
Class Ⅱ	粉尘	不能使用
Class Ⅲ	纤维·漂浮物质	不能使用

危险场所(Zone)分类

分类	危险环境气体	BSF4-AH80可否使用
特别危险场所（Zone 0）	通常情况下危险环境气体连续或长时间且频繁存在的场所。	不能使用
1类危险场所（Zone 1）	通常情况下是指不对应于特殊危险场所或二类危险场所的场所。	可用
2类危险场所（Zone 2）	通常情况下，较少可能生成危险环境气体或者生成时间很短的场所。	可用

组(Group)分类

爆炸性气体环境下电气设备的分类如下表所示。

分类	危险环境气体	BSF4-AH80可否使用
Ⅰ组（Group Ⅰ）	坑内容易产生爆炸性气体的矿山用电气设备	不能使用
Ⅱ组（Group Ⅱ）	除了坑内容易产生爆炸性气体的矿山用途外，存在有爆炸危险的环境气体中使用的电气设备	可用

Ⅱ组对象气体·温度的分类

摘自｢防爆结构电气设备器具型号鉴定指南(与国际标准接轨的技术性基准相关)｣。
关于工厂等通常较多使用的典型的爆炸性气体，如果按温度等级及爆炸性气体或蒸气来分类，如下表所示。

温度等级		T1	T2	T3	T4	T5	T6
起火温度		450℃以上	300℃以上 450℃以下	200℃以上 300℃以下	135℃以上 200℃以下	100℃以上 135℃以下	85℃以上 100℃以下
气体或蒸气分类	A	丙酮氨一氧化碳乙烷醋酸乙酸乙酯甲苯丙烷苯甲醇甲烷	甲醇醋酸乙烯 1-丁醇丁烷无水醋酸	辛烷乙烷	乙醛
	B	煤气	乙烯环氧乙烷
	C	水煤气氢气	乙炔			二硫化碳	硝酸乙酯
