系列详情

SF4B 光幕传感器

所属类型：	光幕传感器
品牌：	松下
产地：	苏州
状态：	在产

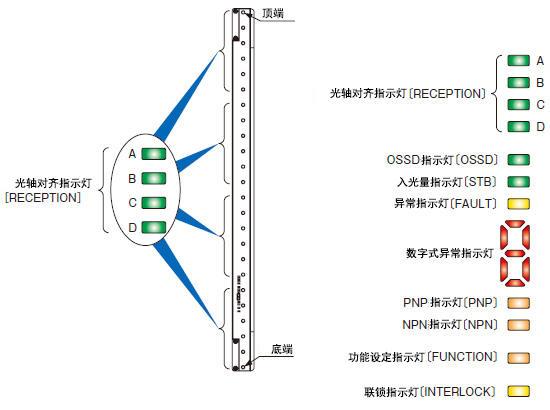

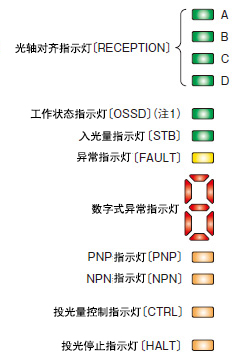

特点：	提高耐环境性能，使用更方便配备数字式故障指示灯适用于PNP/NPN两种极性反应快，设计简单

保护构造IP67
版本升级后，耐环境性能提升

推荐替代产品

生产终止品
订货产品号/型号	终止日期	订货产品号/型号	产品名称	备注
订货产品号： SF4B-A10(V2) 型号： SF4B-A10(V2)	2022年9月30日	订货产品号：SF4D-A10 型号： SF4D-A10	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A10-01(V2) 型号： SF4B-A10-01(V2)	2022年9月30日	订货产品号：SF4D-A10-01 型号： SF4D-A10-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A12(V2) 型号： SF4B-A12(V2)	2022年9月30日	订货产品号：SF4D-A12 型号： SF4D-A12	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A12-01(V2) 型号： SF4B-A12-01(V2)	2022年9月30日	订货产品号：SF4D-A12-01 型号： SF4D-A12-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A14(V2) 型号： SF4B-A14(V2)	2022年9月30日	订货产品号：SF4D-A14 型号： SF4D-A14	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A14-01(V2) 型号： SF4B-A14-01(V2)	2022年9月30日	订货产品号：SF4D-A14-01 型号： SF4D-A14-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A16(V2) 型号： SF4B-A16(V2)	2022年9月30日	订货产品号：SF4D-A16 型号： SF4D-A16	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A16-01(V2) 型号： SF4B-A16-01(V2)	2022年9月30日	订货产品号：SF4D-A16-01 型号： SF4D-A16-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A18(V2) 型号： SF4B-A18(V2)	2022年9月30日	订货产品号：SF4D-A18 型号： SF4D-A18	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A18-01(V2) 型号： SF4B-A18-01(V2)	2022年9月30日	订货产品号：SF4D-A18-01 型号： SF4D-A18-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A20(V2) 型号： SF4B-A20(V2)	2022年9月30日	订货产品号：SF4D-A20 型号： SF4D-A20	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A20-01(V2) 型号： SF4B-A20-01(V2)	2022年9月30日	订货产品号：SF4D-A20-01 型号： SF4D-A20-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A24(V2) 型号： SF4B-A24(V2)	2022年9月30日	订货产品号：SF4D-A24 型号： SF4D-A24	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A24-01(V2) 型号： SF4B-A24-01(V2)	2022年9月30日	订货产品号：SF4D-A24-01 型号： SF4D-A24-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A28(V2) 型号： SF4B-A28(V2)	2022年9月30日	订货产品号：SF4D-A28 型号： SF4D-A28	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A28-01(V2) 型号： SF4B-A28-01(V2)	2022年9月30日	订货产品号：SF4D-A28-01 型号： SF4D-A28-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A32(V2) 型号： SF4B-A32(V2)	2022年9月30日	订货产品号：SF4D-A32 型号： SF4D-A32	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A32-01(V2) 型号： SF4B-A32-01(V2)	2022年9月30日	订货产品号：SF4D-A32-01 型号： SF4D-A32-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A36(V2) 型号： SF4B-A36(V2)	2022年9月30日	订货产品号：SF4D-A36 型号： SF4D-A36	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A36-01(V2) 型号： SF4B-A36-01(V2)	2022年9月30日	订货产品号：SF4D-A36-01 型号： SF4D-A36-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A40(V2) 型号： SF4B-A40(V2)	2022年9月30日	订货产品号：SF4D-A40 型号： SF4D-A40	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A40-01(V2) 型号： SF4B-A40-01(V2)	2022年9月30日	订货产品号：SF4D-A40-01 型号： SF4D-A40-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A44(V2) 型号： SF4B-A44(V2)	2022年9月30日	订货产品号：SF4D-A44 型号： SF4D-A44	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A44-01(V2) 型号： SF4B-A44-01(V2)	2022年9月30日	订货产品号：SF4D-A44-01 型号： SF4D-A44-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A48(V2) 型号： SF4B-A48(V2)	2022年9月30日	订货产品号：SF4D-A48 型号： SF4D-A48	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A48-01(V2) 型号： SF4B-A48-01(V2)	2022年9月30日	订货产品号：SF4D-A48-01 型号： SF4D-A48-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A6(V2) 型号： SF4B-A6(V2)	2022年9月30日	订货产品号：SF4D-A6 型号： SF4D-A6	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A6-01(V2) 型号： SF4B-A6-01(V2)	2022年9月30日	订货产品号：SF4D-A6-01 型号： SF4D-A6-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A8(V2) 型号： SF4B-A8(V2)	2022年9月30日	订货产品号：SF4D-A8 型号： SF4D-A8	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-A8-01(V2) 型号： SF4B-A8-01(V2)	2022年9月30日	订货产品号：SF4D-A8-01 型号： SF4D-A8-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F111(V2) 型号： SF4B-F111(V2)	2022年9月30日	订货产品号：SF4D-F111 型号： SF4D-F111	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F111-01(V2) 型号： SF4B-F111-01(V2)	2022年9月30日	订货产品号：SF4D-F111-01 型号： SF4D-F111-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F127(V2) 型号： SF4B-F127(V2)	2022年9月30日	订货产品号：SF4D-F127 型号： SF4D-F127	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F127-01(V2) 型号： SF4B-F127-01(V2)	2022年9月30日	订货产品号：SF4D-F127-01 型号： SF4D-F127-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F23(V2) 型号： SF4B-F23(V2)	2022年9月30日	订货产品号：SF4D-F23 型号： SF4D-F23	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F23-01(V2) 型号： SF4B-F23-01(V2)	2022年9月30日	订货产品号：SF4D-F23-01 型号： SF4D-F23-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F31(V2) 型号： SF4B-F31(V2)	2022年9月30日	订货产品号：SF4D-F31 型号： SF4D-F31	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F31-01(V2) 型号： SF4B-F31-01(V2)	2022年9月30日	订货产品号：SF4D-F31-01 型号： SF4D-F31-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F39(V2) 型号： SF4B-F39(V2)	2022年9月30日	订货产品号：SF4D-F39 型号： SF4D-F39	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F39-01(V2) 型号： SF4B-F39-01(V2)	2022年9月30日	订货产品号：SF4D-F39-01 型号： SF4D-F39-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F47(V2) 型号： SF4B-F47(V2)	2022年9月30日	订货产品号：SF4D-F47 型号： SF4D-F47	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F47-01(V2) 型号： SF4B-F47-01(V2)	2022年9月30日	订货产品号：SF4D-F47-01 型号： SF4D-F47-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F55(V2) 型号： SF4B-F55(V2)	2022年9月30日	订货产品号：SF4D-F55 型号： SF4D-F55	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F55-01(V2) 型号： SF4B-F55-01(V2)	2022年9月30日	订货产品号：SF4D-F55-01 型号： SF4D-F55-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F63(V2) 型号： SF4B-F63(V2)	2022年9月30日	订货产品号：SF4D-F63 型号： SF4D-F63	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F63-01(V2) 型号： SF4B-F63-01(V2)	2022年9月30日	订货产品号：SF4D-F63-01 型号： SF4D-F63-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F71(V2) 型号： SF4B-F71(V2)	2022年9月30日	订货产品号：SF4D-F71 型号： SF4D-F71	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F71-01(V2) 型号： SF4B-F71-01(V2)	2022年9月30日	订货产品号：SF4D-F71-01 型号： SF4D-F71-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F79(V2) 型号： SF4B-F79(V2)	2022年9月30日	订货产品号：SF4D-F79 型号： SF4D-F79	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F79-01(V2) 型号： SF4B-F79-01(V2)	2022年9月30日	订货产品号：SF4D-F79-01 型号： SF4D-F79-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F95(V2) 型号： SF4B-F95(V2)	2022年9月30日	订货产品号：SF4D-F95 型号： SF4D-F95	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-F95-01(V2) 型号： SF4B-F95-01(V2)	2022年9月30日	订货产品号：SF4D-F95-01 型号： SF4D-F95-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H12(V2) 型号： SF4B-H12(V2)	2022年9月30日	订货产品号：SF4D-H12 型号： SF4D-H12	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H12-01(V2) 型号： SF4B-H12-01(V2)	2022年9月30日	订货产品号：SF4D-H12-01 型号： SF4D-H12-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H16(V2) 型号： SF4B-H16(V2)	2022年9月30日	订货产品号：SF4D-H16 型号： SF4D-H16	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H16-01(V2) 型号： SF4B-H16-01(V2)	2022年9月30日	订货产品号：SF4D-H16-01 型号： SF4D-H16-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H20(V2) 型号： SF4B-H20(V2)	2022年9月30日	订货产品号：SF4D-H20 型号： SF4D-H20	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H20-01(V2) 型号： SF4B-H20-01(V2)	2022年9月30日	订货产品号：SF4D-H20-01 型号： SF4D-H20-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H24(V2) 型号： SF4B-H24(V2)	2022年9月30日	订货产品号：SF4D-H24 型号： SF4D-H24	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H24-01(V2) 型号： SF4B-H24-01(V2)	2022年9月30日	订货产品号：SF4D-H24-01 型号： SF4D-H24-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H28(V2) 型号： SF4B-H28(V2)	2022年9月30日	订货产品号：SF4D-H28 型号： SF4D-H28	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H28-01(V2) 型号： SF4B-H28-01(V2)	2022年9月30日	订货产品号：SF4D-H28-01 型号： SF4D-H28-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H32(V2) 型号： SF4B-H32(V2)	2022年9月30日	订货产品号：SF4D-H32 型号： SF4D-H32	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H32-01(V2) 型号： SF4B-H32-01(V2)	2022年9月30日	订货产品号：SF4D-H32-01 型号： SF4D-H32-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H36(V2) 型号： SF4B-H36(V2)	2022年9月30日	订货产品号：SF4D-H36 型号： SF4D-H36	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H36-01(V2) 型号： SF4B-H36-01(V2)	2022年9月30日	订货产品号：SF4D-H36-01 型号： SF4D-H36-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H40(V2) 型号： SF4B-H40(V2)	2022年9月30日	订货产品号：SF4D-H40 型号： SF4D-H40	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H40-01(V2) 型号： SF4B-H40-01(V2)	2022年9月30日	订货产品号：SF4D-H40-01 型号： SF4D-H40-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H48(V2) 型号： SF4B-H48(V2)	2022年9月30日	订货产品号：SF4D-H48 型号： SF4D-H48	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H48-01(V2) 型号： SF4B-H48-01(V2)	2022年9月30日	订货产品号：SF4D-H48-01 型号： SF4D-H48-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H56(V2) 型号： SF4B-H56(V2)	2022年9月30日	订货产品号：SF4D-H56 型号： SF4D-H56	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H56-01(V2) 型号： SF4B-H56-01(V2)	2022年9月30日	订货产品号：SF4D-H56-01 型号： SF4D-H56-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H64(V2) 型号： SF4B-H64(V2)	2022年9月30日	订货产品号：SF4D-H64 型号： SF4D-H64	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H64-01(V2) 型号： SF4B-H64-01(V2)	2022年9月30日	订货产品号：SF4D-H64-01 型号： SF4D-H64-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H72(V2) 型号： SF4B-H72(V2)	2022年9月30日	订货产品号：SF4D-H72 型号： SF4D-H72	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H72-01(V2) 型号： SF4B-H72-01(V2)	2022年9月30日	订货产品号：SF4D-H72-01 型号： SF4D-H72-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H80(V2) 型号： SF4B-H80(V2)	2022年9月30日	订货产品号：SF4D-H80 型号： SF4D-H80	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H80-01(V2) 型号： SF4B-H80-01(V2)	2022年9月30日	订货产品号：SF4D-H80-01 型号： SF4D-H80-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H88(V2) 型号： SF4B-H88(V2)	2022年9月30日	订货产品号：SF4D-H88 型号： SF4D-H88	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H88-01(V2) 型号： SF4B-H88-01(V2)	2022年9月30日	订货产品号：SF4D-H88-01 型号： SF4D-H88-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H96(V2) 型号： SF4B-H96(V2)	2022年9月30日	订货产品号：SF4D-H96 型号： SF4D-H96	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。
订货产品号： SF4B-H96-01(V2) 型号： SF4B-H96-01(V2)	2022年9月30日	订货产品号：SF4D-H96-01 型号： SF4D-H96-01	小型・牢固安全光幕[Type4 PLe SIL3] SF4D	终止日期 : 2022年5月18日替代品不兼容，无法仅更换本体／部件。您正在使用的SF4B系列 Ver.2的所有本体／部件、都需要更换为SF4D系列的产品。

规格

光幕传感器个别规格

SF4B-F□<V2>

种类		最小检测物体ø14mm型(10mm间距)
型号		SF4B-F23□ <V2>	SF4B-F31□ <V2>	SF4B-F39□ <V2>	SF4B-F47□ <V2>	SF4B-F55□ <V2>	SF4B-F63□ <V2>
光轴数		23	31	39	47	55	63
检测高度(防护高度) (注2)		230mm	310mm	390mm	470mm	550mm	630mm
	用作中国冲压设备用安全装置使用时或SF4B-F□-01<V2> 用作国内冲压设备・切断机使用时	220mm	300mm	380mm	460mm	540mm	620mm
消耗电流		投光器：80mA以下、受光器：120mA以下			投光器：100mA以下、受光器：160mA以下
PFHd		2.4x10^-9	2.8x10^-9	3.2x10^-9	3.6x10^-9	4.0x10^-9	4.4x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约510g	约660g	约810g	约960g	约1,110g	约1,260g

种类		最小检测物体ø14mm型(10mm间距)
型号		SF4B-F71□ <V2>	SF4B-F79□ <V2>	SF4B-F95□ <V2>	SF4B-F111□ <V2>	SF4B-F127□ <V2>
光轴数		71	79	95	111	127
检测高度(防护高度) (注2)		710mm	790mm	950mm	1,110mm	1,270mm
	用作中国冲压设备用安全装置使用时或SF4B-F□-01<V2> 用作国内冲压设备·切断机使用时	700mm	780mm	940mm	1,100mm	1,260mm
消耗电流		投光器：100mA以下、受光器：160mA以下	投光器：115mA以下、受光器：190mA以下		投光器：135mA以下、受光器：230mA以下
PFHd		4.8x10^-9	5.2x10^-9	6.0x10^-9	6.8x10^-9	7.6x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约1,420g	约1,570g	约1,870g	约2,170g	约2,470g

(注1):	无指定时的测量条件为使用环境温度=+20℃。
(注2):	用作「中国国内冲压设备的安全装置」时或SF4B-F□-01<V2>用作「日本国内冲压设备、切断机(切纸机)的安全装置」时，检测高度为本装置的第1光轴的中心到最后一个光轴的中心的距离。

SF4B-H□<V2>

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H12□ <V2>	SF4B-H16□ <V2>	SF4B-H20□ <V2>	SF4B-H24□ <V2>	SF4B-H28□ <V2>
光轴数		12	16	20	24	28
检测高度(防护高度) (注2)		230mm	310mm	390mm	470mm	550mm
	用作中国冲压设备用安全装置使用时或SF4B-H□-01<V2>用作国内冲压设备·切断机使用时	220mm	300mm	380mm	460mm	540mm
消耗电流		投光器：70mA以下、受光器：95mA以下			投光器：80mA以下、受光器：115mA以下
PFHd		1.8x10^-9	2.0x10^-9	2.2x10^-9	2.4x10^-9	2.6x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约510g	约660g	约810g	约960g	约1,110g

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H32□ <V2>	SF4B-H36□ <V2>	SF4B-H40□ <V2>	SF4B-H48□ <V2>	SF4B-H56□ <V2>
光轴数		32	36	40	48	56
检测高度(防护高度) (注2)		630mm	710mm	790mm	950mm	1,110mm
	用作中国冲压设备用安全装置使用时或SF4B-H□-01<V2>用于国内冲压设备·切断机使用时	620mm	700mm	780mm	940mm	1,100mm
消耗电流		投光器：80mA以下、受光器：115mA以下		投光器：90mA以下、受光器：140mA以下		投光器：100mA以下、受光器：160mA以下
PFHd		2.8x10^-9	3.0x10^-9	3.2x10^-9	3.6x10^-9	4.0x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约1,260g	约1,420g	约1,570g	约1,870g	约2,170g

种类		最小检测物体ø25mm型(20mm间距)
型号		SF4B-H64□ <V2>	SF4B-H72□ <V2>	SF4B-H80□ <V2>	SF4B-H88□ <V2>	SF4B-H96□ <V2>
光轴数		64	72	80	88	96
检测高度(防护高度) (注2)		1,270mm	1,430mm	1,590mm	1,750mm	1,910mm
	用作中国冲压设备用安全装置使用时或SF4B-H□-01<V2>用作国内冲压设备·切断器使用时	1,260mm	1,420mm	1,580mm	1,740mm	1,900mm
消耗电流		投光器：100mA以下、受光器：160mA以下	投光器：110mA以下、受光器：180mA以下		投光器：120mA以下、受光器：200mA以下
PFHd		4.4x10^-9	4.8x10^-9	5.2x10^-9	5.6x10^-9	6.0x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约2,470g	约2,770g	约3,070g	约3,370g	约3,670g

(注1):	无指定时的测量条件为使用环境温度=+20℃。
(注2):	用作「中国国内冲压设备的安全装置」时或SF4B-H□-01<V2>用作「日本国内冲压设备、切断机(切纸机)的安全装置」时，检测高度为本装置的第1光轴的中心到最后一个光轴的中心的距离。
(注3):	后缀带-51<V2>的产品检测距离为10M，其他参数均与通用品一致，是特殊行业特注产品，如有需求请与我司销售人员联系。

SF4B-A□<V2>

种类		最小检测物体ø45mm型(40mm间距)
型号		SF4B-A6□ <V2>	SF4B-A8□ <V2>	SF4B-A10□ <V2>	SF4B-A12□ <V2>	SF4B-A14□ <V2>
光轴数		6	8	10	12	14
检测高度(防护高度) (注2)		230mm	310mm	390mm	470mm	550mm
	用作中国冲压设备用安全装置使用时或SF4B-A□-01<V2>用作国内冲压设备·切断机使用时	200mm	280mm	360mm	440mm	520mm
消耗电流		投光器：65mA以下、受光器：85mA以下			投光器：70mA以下、受光器：95mA以下
PFHd		1.5x10^-9	1.6x10^-9	1.7x10^-9	1.8x10^-9	1.9x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约510g	约660g	约810g	约960g	约1,110g

种类		最小检测物体ø45mm型(40mm间距)
型号		SF4B-A16□ <V2>	SF4B-A18□ <V2>	SF4B-A20□ <V2>	SF4B-A24□ <V2>	SF4B-A28□ <V2>
光轴数		16	18	20	24	28
检测高度(防护高度) (注2)		630mm	710mm	790mm	950mm	1,110mm
	用作中国冲压设备用安全装置使用时或SF4B-A□-01<V2>用作国内冲压设备·切断机使用时	600mm	680mm	760mm	920mm	1,080mm
消耗电流		投光器：70mA以下、受光器：95mA以下		投光器：75mA以下、受光器：105mA以下		投光器：80mA以下、受光器：120mA以下
PFHd		2.0x10^-9	2.1x10^-9	2.2x10^-9	2.4x10^-9	2.6x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约1,260g	约1,420g	约1,570g	约1,870g	约2,170g

种类		最小检测物体ø45mm型(40mm间距)
型号		SF4B-A32□ <V2>	SF4B-A36□ <V2>	SF4B-A40□ <V2>	SF4B-A44□ <V2>	SF4B-A48□ <V2>
光轴数		32	36	40	44	48
检测高度(防护高度) (注2)		1,270mm	1,430mm	1,590mm	1,750mm	1,910mm
	用作中国冲压设备用安全装置使用时或SF4B-A□-01<V2>用作国内冲压设备·切断机使用时	1,240mm	1,400mm	1,560mm	1,720mm	1,880mm
消耗电流		投光器：80mA以下、受光器：120mA以下	投光器：85mA以下、受光器：130mA以下		投光器：95mA以下、受光器：140mA以下
PFHd		2.8x10^-9	3.0x10^-9	3.2x10^-9	3.4x10^-9	3.6x10^-9
MTTFd		100年以上
本体重量 (投・受光器合计)		约2,470g	约2,770g	约3,070g	约3,370g	约3,670g

(注1):	无指定时的测量条件为使用环境温度=+20℃。
(注2):	用作「中国国内冲压设备的安全装置」时或SF4B-A□-01<V2>用作日本国内冲压设备、切断机(切纸机)的安全装置时，检测高度为本装置的第1光轴的中心到最后一个光轴的中心的距离。

光幕传感器通用规格

种类		最小检测物体ø14mm	最小检测物体ø25mm	最小检测物体ø45mm
型号		SF4B-F□<V2>	SF4B-H□<V2>	SF4B-A□<V2>
	国内冲压设备·切断机对应	SF4B-F□-01<V2>	SF4B-H□-01<V2>	SF4B-A□-01<V2>
适用标准 (注2)	国际标准	IEC 61496 -1/2(类型4)、ISO 13849 -1(类别4、PLe)、IEC 61508 -1～7(SIL3)
	日本	JIS B 9704-1/2(类型4)、JIS B 9705 -1(类别4)、JIS C 0508-1～7(SIL3)
	欧洲(EU加盟)	EN 61496-1(类型4)、EN ISO 13849-1(类别4、PLe)、EN 61508-1～7(SIL3)、EN 55011、EN 50178、EN 61000 -6-2
	北美	ANSI/UL 61496 -1/2(类型4)、ANSI/UL 508、UL 1998(クラス2)、CAN/CSA 61496-1/2(类型4)、 CAN/CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、ANSI B11.1～B11.19、ANSI/RIA 15.06
	韩国S标志	S1-G-35-2005、S2-W-11-2003(仅限SF4B-□<V2>)
	中国GB	GB 4584
检测距离(有效距离) (注3)		0.3～7m	12～64光轴类型：0.3～9m 72～96光轴类型：0.3～7m	6～32光轴类型：0.3～9m 36～48光轴类型：0.3～7m
最小检测物体(注4)		ø14mm的不透明体	ø25mm的不透明体	ø45mm的不透明体
有效开口角度		检测距离超过3m时，为±2.5°以下(基于IEC 61496-2/UL 61496-2)
电源电压		24V DC±10%　脉冲P-P10%以下

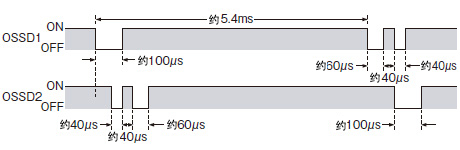

控制输出 (OSSD1、OSSD2)		PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) • PNP输出选择时：最大源电流200mA、NPN输出选择时：最大流入电流200mA • 外加电压：与电源电压相同(PNP输出选择时：控制输出和+V之间，NPN输出选择时：控制输出和0V之间) • 剩余电压：2.5V以下(PNP输出选择时：源电流200mA、NPN输出选择时：流入电流200mA)(电缆长20m时)
	工作模式 (输出动作)	所有光轴入光时ON，1个以上光轴遮光时OFF(光幕传感器内部异常及同步信号异常时OFF。)(注5)(注6)
	保护电路 (短路保护)	配备

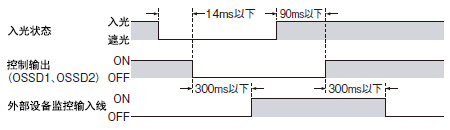

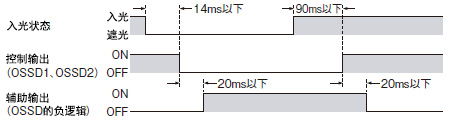

反应时间		OFF反应时间为14ms以下、ON反应时间为80～90ms
辅助输出 ( 非安全输出)		PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) • PNP输出选择时：最大源电流60mA、NPN输出选择时：最大流入电流60mA • 外加电压：与电源电压相同(PNP输出选择时：辅助输出和+V之间，NPN输出选择时：辅助输出和0V之间) • 剩余电压：2.5V以下(PNP输出选择时：源电流60mA、NPN输出选择时：流入电流60mA)(电缆长20m时)
	工作模式 (输出动作)	控制输出ON时OFF，控制输出OFF时ON(出厂设定状态下，可用手动控制器SFB-HC(另售)变更工作模式。)
	保护电路 (短路保护)	配备
	反应时间	OFF反应时间：34ms以下、ON反应时间：110ms以下

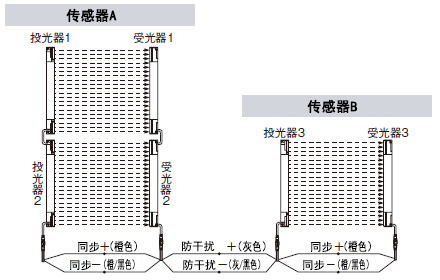

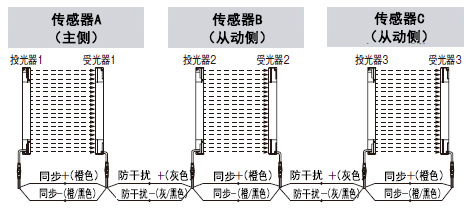

防干扰功能		配备(注7)

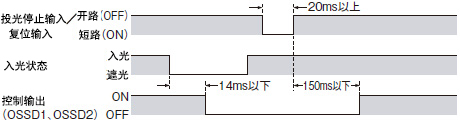

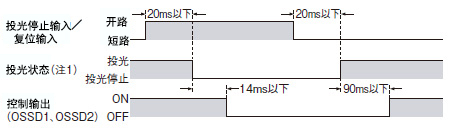

投光停止功能		配备
联锁功能機能		配备[手动复位/自动复位(注8)]

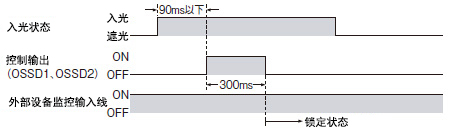

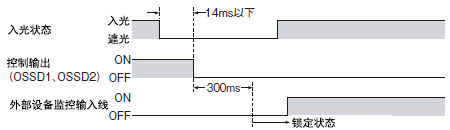

外部设备监控功能		配备
重启功能		配备(注7)
屏蔽功能		配备(注7)
可选功能 (注9)		固定消隐功能、浮动消隐功能、辅助输出切换功能、联锁设定变更功能外部继电器监控设定变更功能、屏蔽设定变更功能、保护功能、投光量控制功能
环境性能	保护构造	IP67、IP65(IEC)
	使用环境温度	-10～+55℃(注意不可结露、结冰)、存储时：-25～+70℃
	使用环境湿度	30～85%RH、保存時：30～95%RH
	使用环境照明度	白炽灯：受光面照明度3,500 lx以下
	耐电压/绝缘电阻	AC1,000V 1分钟　所有电源连接端子与外壳之间/所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
	耐振动/耐冲击	频率10～55Hz　双振幅0.75mm　X,Y和Z方向各2小时/加速度约300m/s²(約30G)X,Y和Z方向各3次
投光元件		红外LED(投光波峰波长：870nm)
材质		本体外壳：铝，上下外壳：铁，检测面：聚碳酸酯、聚酯树脂，盖：PBT
连接方式		连接器连接
配线长度		用另售的连接电缆，投光器和受光器全长可分别延长至50m(注10)
附件		MS-SFB-2(中间支撑支架)：(注11) SF4B-TR14(测试杆)：1根	MS-SFB-2(中间支撑支架)：(注11) SF4B-TR25(测试杆)：1根	MS-SFB-2(中间支撑支架)：(注11)

(注1):	：无指定时的测量条件为使用环境温度=+20℃。
(注2):	从2009年8月起产品符合PLe、SIL3。
(注3):	检测距离是在投光器和受光器之间可设定的范围。
(注4):	使用浮动消隐功能时，最小检测物体的大小会改变。
(注5):	屏蔽时，即使光轴被遮光也不会OFF。
(注6):	消隐功能有效时，工作模式改变。
(注7):	请使用12芯电缆。
(注8):	通过配线，可切换手动复位/自动复位。
(注9):	使用可选功能时，需要手动控制器SFB-HC(另售)。但当使用SF4B-□-01<V2>、SF-C14EX-01时，不能使用手动控制器。
(注10):	2套串联连接时，请将全长控制在30m以下(投光器和受光器各1根)，3套串联连接时，请将全长控制在20m以下(投光器和受光器各1根)。此外，使用屏蔽灯时，请对电缆进行配线，将全长控制在40m以下(投光器和受光器各1根)。
(注11):	下列传感器附带中间支撑支架(MS-SFB-2)。如下所述，附带的套件数量因产品而异。 [1套] SF4B-F□<V2>・・・79～111光轴的光幕传感器 SF4B-H□<V2>・・・40～56光轴的光幕传感器 SF4B-A□<V2>&#a12539;・・20～28光轴的光幕传感器 [2套] SF4B-F127□<V2>、SF4B-H□<V2>・・・64～80光轴的光幕传感器 SF4B-A□<V2>・・・32～40光轴的光幕传感器 [3套] SF4B-H□<V2>・・・88～96光轴的光幕传感器 SF4B-A□<V2>・・・44～48光轴的光幕传感器

手动控制器

型号	SFB-HC
电源电压	24V DC±10％　脉动P-P10％以下(与光幕传感器的电源通用)
消耗电流	65mA以下
通信方式	RS-485双向通信(专用程序)
数字式指示灯	4位红色LED显示×2(显示选择光轴、设定内容等)
FUNCTION指示灯	绿色LED×9(功能设定时亮起)
功能	固定消隐功能(出厂设定：无效) /浮动消隐功能(出厂设定：无效) /辅助输出切换功能(出厂设定：OSSD的负逻辑) /投光量控制功能(出厂设定：无效) /屏蔽设定变更功能[出厂设定：全光轴有效、A＝B、屏蔽灯诊断功能有效(Ver.2以后)、屏蔽传感器输出动作设定N.O./N.C.(Ver.2.1以上)] /联锁设定变更功能(出厂设定：启动/重启) /外部设备监控设定变更功能(出厂设定：有效，300ms) /重启设定变更功能60s(Ver.2.1以上) /设定内容监控功能 /保护功能(出厂设定：无效)(出厂时的密码：0000) /初始化功能/复制功能
使用环境温度	-10～+55℃(注意不可结露、结冰)，存储时：-25～+70℃
使用环境湿度	30～85％RH，存储时：30～85％RH
耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
电缆	附带8芯带连接器屏蔽电缆，长0.5m(2根)
材质	外壳：ABS
重量	本体重量：约200g
附件	更换电缆：2根

(注1)：无指定时的测量条件为使用环境温度=+20℃。

光轴调整器

型号	SF-LAT-2N
电源电压	3V(5号碱性干电池×2节)
电池	1.5V(5号碱性干电池)×2节(可更换)(注2)
电池寿命	约30小时持续供电(碱性干电池、使用环境温度=+25℃)
光源	红色半导体激光：2级(IEC/JIS/FDA)(最大输出：1mW，投光波峰波长：650nm)(注3)
光点直径	约10mm(距离为5m时)
使用环境温度	0～+40℃(注意不可结露)，存储时：0～+55℃
使用环境湿度	35～85%RH、存储时：35～85%RH
材质	本体外壳：ABS，安装部：铝
重量	本体重量：约200g(包括干电池)
附件	5号碱性干电池：2节

(注1)：无指定时的测量条件为使用环境温度=+20℃
(注2)：不包含5号碱性干电池，敬请另行购买。
(注3)：依据Laser Notice No.50(2001.7.26)，以FDA标准(21 CFR 1040.10)为准。

隅角镜

型号		RF-SFBH-□
检测距离		隅角镜1面：衰减至90％，隅角镜2面：衰减至80％(与SF4B系列组合)
环境性能	使用环境温度	-10～+55℃(注意不可结露、结冰)，存储时：-25～+70℃
	使用环境湿度	30～85％RH，存储时：30～95％RH
	耐振动	频率10～55Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	加速度300m/s²(约30G)　X,Y和Z方向各3次
材质		本体外壳：铝，安装支架：不锈钢，隅角镜(背面镜)：玻璃，侧盖：EPDM
附件		中间支撑支架 (RF-SFBH-40/48/56/64：1套，RF-SFBH-72/80/88/96：2套)

(注1)：无指定时的测量条件为使用环境温度=+20℃。
(注2)：由于隅角镜未经过日本厚生劳动省的认证，所以不能用作日本国内冲压设备、切断机(切纸机)。

尺寸图

单位mm

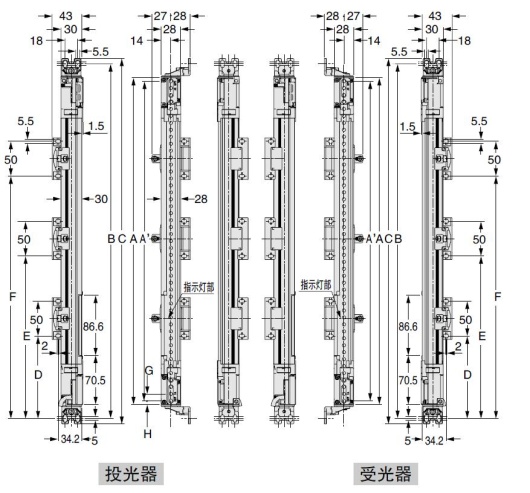

SF4B-□<V2>

光幕传感器

安装支架安装图

下图所示为安装了标准安装支架MS-SFB-1(另售)与中间支撑支架后的状态。

<背面安装>

<侧面安装>

型号			检测高度（防护高度）			安装间距	全长	中间支撑支架安装间距
			A	A'(注1)		B	C	D	E	F
			A	SF4B-F□-01<V2> SF4B-H□-01<V2>	SF4B-A□-01<V2>	B	C	D	E	F
SF4B-F23□ <V2>	SF4B-H12□ <V2>	SF4B-A6□ <V2>	230	220	200	270	286	-	-	-
SF4B-F31□ <V2>	SF4B-H16□ <V2>	SF4B-A8□ <V2>	310	300	280	350	366	-	-	-
SF4B-F39□ <V2>	SF4B-H20□ <V2>	SF4B-A10□ <V2>	390	380	360	430	446	-	-	-
SF4B-F47□ <V2>	SF4B-H24□ <V2>	SF4B-A12□ <V2>	470	460	440	510	526	-	-	-
SF4B-F55□ <V2>	SF4B-H28□ <V2>	SF4B-A14□ <V2>	550	540	520	590	606	-	-	-
SF4B-F63□ <V2>	SF4B-H32□ <V2>	SF4B-A16□ <V2>	630	620	600	670	686	-	-	-
SF4B-F71□ <V2>	SF4B-H36□ <V2>	SF4B-A18□ <V2>	710	700	680	750	766	-	-	-
SF4B-F79□ <V2>	SF4B-H40□ <V2>	SF4B-A20□ <V2>	790	780	760	830	846	390	-	-
SF4B-F95□ <V2>	SF4B-H48□ <V2>	SF4B-A24□ <V2>	950	940	920	990	1,006	470	-	-
SF4B-F111□ <V2>	SF4B-H56□ <V2>	SF4B-A28□ <V2>	1,110	1,100	1,080	1,150	1,166	550	-	-
SF4B-F127□ <V2>	SF4B-H64□ <V2>	SF4B-A32□ <V2>	1,270	1,260	1,240	1,310	1,326	418	842	-
-	SF4B-H72□ <V2>	SF4B-A36□ <V2>	1,430	1,420	1,400	1,470	1,486	472	948	-
-	SF4B-H80□ <V2>	SF4B-A40□ <V2>	1,590	1,580	1,560	1,630	1,646	525	1,055	-
-	SF4B-H88□ <V2>	SF4B-A44□ <V2>	1,750	1,740	1,720	1,790	1,806	433	870	1,380
-	SF4B-H96□ <V2>	SF4B-A48□ <V2>	1,910	1,900	1,880	1,950	1,966	473	950	1,428

(注1):	用作「中国国内冲压设备的安全装置」或SF4B-□-01<V2>用作「日本国内冲压设备、切断机(切纸机)的安全装置」时，防护高度(A’)为本装置的第1光轴的中心到最后一个光轴的中心的距离。

型号	光轴间距	第1光轴位置
型号	G	H
SF4B-F□<V2>	10	5
SF4B-H□<V2>	20	5
SF4B-A□<V2>	40	15

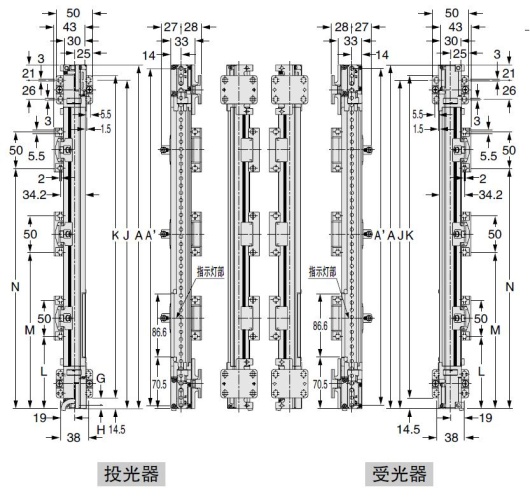

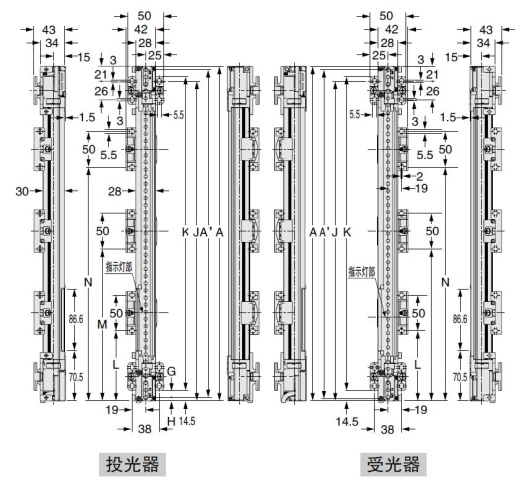

SF4B-□<V2>

光幕传感器

安装支架安装图

下图所示为安装了无死角安装支架MS-SFB-3(另售)与中间支撑支架后的状态。

<背面安装>

<侧面安装>

型号			检测高度(防护高度)			MS-SFB-3 安装间距		中间支撑支架安装间距
			A	A'(注1)		J	K	L	M	N
			A	SF4B-F□-01<V2> SF4B-H□-01<V2>	SF4B-A□-01<V2>	J	K	L	M	N
SF4B-F23□ <V2>	SF4B-H12□ <V2>	SF4B-A6□ <V2>	230	220	200	209	201	-	-	-
SF4B-F31□ <V2>	SF4B-H16□ <V2>	SF4B-A8□ <V2>	310	300	280	289	281	-	-	-
SF4B-F39□ <V2>	SF4B-H20□ <V2>	SF4B-A10□ <V2>	390	380	360	369	361	-	-	-
SF4B-F47□ <V2>	SF4B-H24□ <V2>	SF4B-A12□ <V2>	470	460	440	449	441	-	-	-
SF4B-F55□ <V2>	SF4B-H28□ <V2>	SF4B-A14□ <V2>	550	540	520	529	521	-	-	-
SF4B-F63□ <V2>	SF4B-H32□ <V2>	SF4B-A16□ <V2>	630	620	600	609	601	-	-	-
SF4B-F71□ <V2>	SF4B-H36□ <V2>	SF4B-A18□ <V2>	710	700	680	689	681	-	-	-
SF4B-F79□ <V2>	SF4B-H40□ <V2>	SF4B-A20□ <V2>	790	780	760	769	761	370	-	-
SF4B-F95□ <V2>	SF4B-H48□ <V2>	SF4B-A24□ <V2>	950	940	920	929	921	450	-	-
SF4B-F111□ <V2>	SF4B-H56□ <V2>	SF4B-A28□ <V2>	1,110	1,100	1,080	1,089	1,081	530	-	-
SF4B-F127□ <V2>	SF4B-H64□ <V2>	SF4B-A32□ <V2>	1,270	1,260	1,240	1,249	1,241	398	822	-
-	SF4B-H72□ <V2>	SF4B-A36□ <V2>	1,430	1,420	1,400	1,409	1,401	452	928	-
-	SF4B-H80□ <V2>	SF4B-A40□ <V2>	1,590	1,580	1,560	1,569	1,561	505	1,035	-
-	SF4B-H88□ <V2>	SF4B-A44□ <V2>	1,750	1,740	1,720	1,729	1,721	413	850	1,288
-	SF4B-H96□ <V2>	SF4B-A48□ <V2>	1,910	1,900	1,880	1,889	1,881	453	930	1,408

(注1):	用作「中国国内冲压设备的安全装置」或SF4B-□-01<V2>用作「日本国内冲压设备、切断机(切纸机)的安全装置」时，防护高度(A’)为本装置的第1光轴的中心到最后一个光轴的中心的距离。

型号	光轴间距	第1光轴位置
型号	G	H
SF4B-F□<V2>	10	5
SF4B-H□<V2>	20	5
SF4B-A□<V2>	40	15

SF4B-□<V2>

光幕传感器

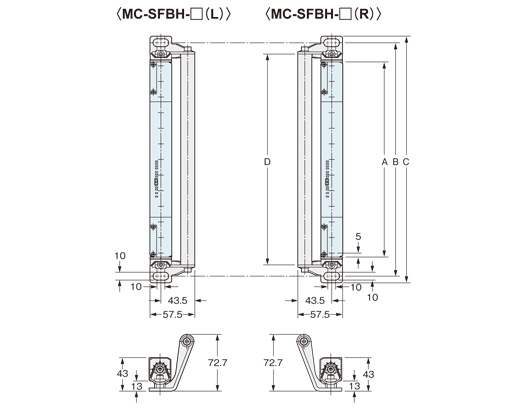

保护杆套件MC-SFBH-□安装图

下图所示为安装了正面防护用具(MC-SFBH-□)后的图示。

材质：
安装支架…锌压铸件
保护杆…铝

支架2个(R型・L型各1个)、保护杆1根1套
附带M5（长16mm）内六角螺旋、
M5（长20mm）内六角螺栓各2个

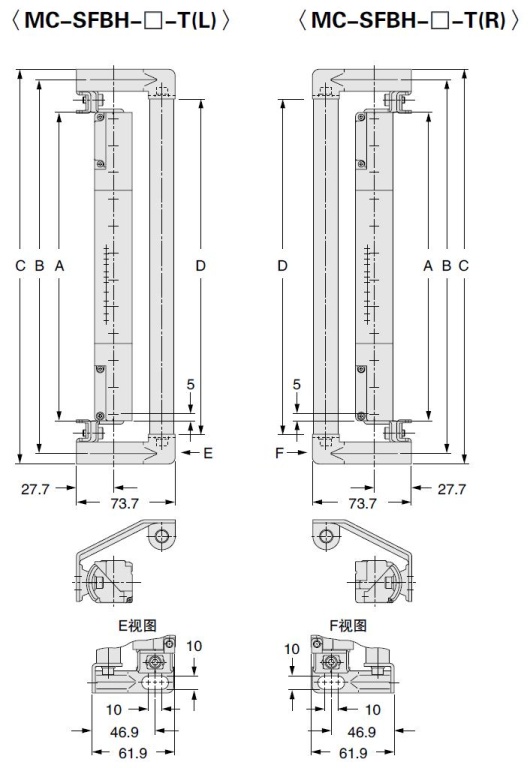

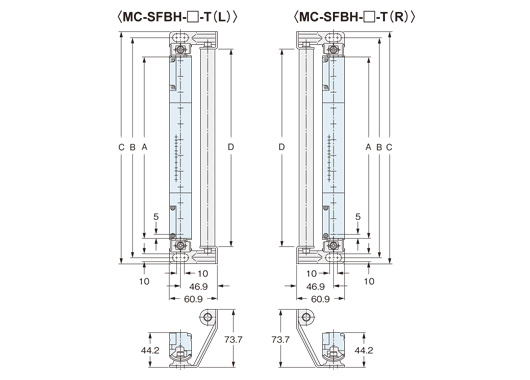

背面/侧面专用保护杆套件MC-SFBH-□-T安装图

下图所示为安装了正面防护用具(MC-SFBH-□-T)后的图示。

<背面安装>

<侧面安装>

材质：
安装支架…SPCC(铬酸盐光泽处理)
保护杆…铝

支架2个(R型・L型各1个)、保护杆1根1套
附带M5(长18mm)内六角螺栓、
M5(长20mm)内六角螺栓各2个

型号	适用的光幕传感器型号			A	B	C	D
MC-SFBH-12(-T)	SF4B-F23□ <V2>	SF4B-H12□ <V2>	SF4B-A6□ <V2>	230	279	296	250
MC-SFBH-16(-T)	SF4B-F31□ <V2>	SF4B-H16□ <V2>	SF4B-A8□ <V2>	310	359	376	330
MC-SFBH-20(-T)	SF4B-F39□ <V2>	SF4B-H20□ <V2>	SF4B-A10□ <V2>	390	439	456	410
MC-SFBH-24(-T)	SF4B-F47□ <V2>	SF4B-H24□ <V2>	SF4B-A12□ <V2>	470	519	536	490
MC-SFBH-28(-T)	SF4B-F55□ <V2>	SF4B-H28□ <V2>	SF4B-A14□ <V2>	550	599	616	570
MC-SFBH-32(-T)	SF4B-F63□ <V2>	SF4B-H32□ <V2>	SF4B-A16□ <V2>	630	679	696	650
MC-SFBH-36(-T)	SF4B-F71□ <V2>	SF4B-H36□ <V2>	SF4B-A18□ <V2>	710	759	776	730
MC-SFBH-40(-T)	SF4B-F79□ <V2>	SF4B-H40□ <V2>	SF4B-A20□ <V2>	790	839	856	810
MC-SFBH-48(-T)	SF4B-F95□ <V2>	SF4B-H48□ <V2>	SF4B-A24□ <V2>	950	999	1,016	970
MC-SFBH-56(-T)	SF4B-F111□ <V2>	SF4B-H56□ <V2>	SF4B-A28□ <V2>	1,110	1,159	1,176	1,130
MC-SFBH-64(-T)	SF4B-F127□ <V2>	SF4B-H64□ <V2>	SF4B-A32□ <V2>	1,270	1,319	1,336	1,290
MC-SFBH-72(-T)	-	SF4B-H72□ <V2>	SF4B-A36□ <V2>	1,430	1,479	1,496	1,450
MC-SFBH-80(-T)	-	SF4B-H80□ <V2>	SF4B-A40□ <V2>	1,590	1,639	1,656	1,610
MC-SFBH-88(-T)	-	SF4B-H88□ <V2>	SF4B-A44□ <V2>	1,750	1,799	1,816	1,770
MC-SFBH-96(-T)	-	SF4B-H96□ <V2>	SF4B-A48□ <V2>	1,910	1,959	1,976	1,930

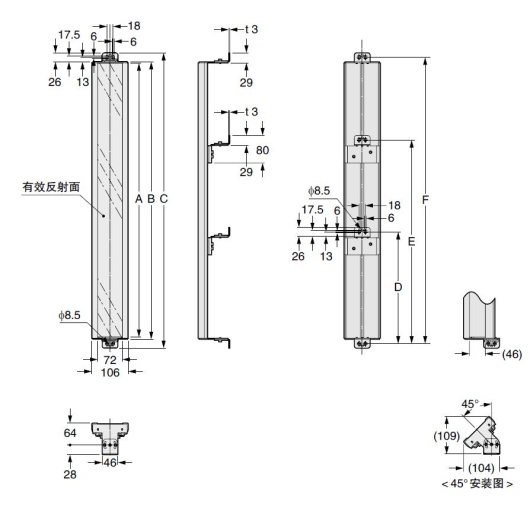

RF-SFBH-□

隅角镜(另售)

型号	A	B	C	D	E	F	本体重量
RF-SFBH-12	236	246	298	-	-	272	约970g
RF-SFBH-16	316	326	378	-	-	352	约1,170g
RF-SFBH-20	396	406	458	-	-	432	约1,370g
RF-SFBH-24	476	486	538	-	-	512	约1,570g
RF-SFBH-28	556	566	618	-	-	592	约1,770g
RF-SFBH-32	636	646	698	-	-	672	约1,970g
RF-SFBH-36	716	726	778	-	-	752	约2,170g
RF-SFBH-40	796	806	858	458±50	-	832	约2,660g
RF-SFBH-48	956	966	1,018	538±50	-	992	约3,060g
RF-SFBH-56	1,116	1,126	1,178	618±50	-	1,152	约3,460g
RF-SFBH-64	1,276	1,286	1,338	698±50	-	1,312	约3,890g
RF-SFBH-72	1,436	1,446	1,498	538±50	1,018±50	1,472	约4,550g
RF-SFBH-80	1,596	1,606	1,658	591±50	1,125±50	1,632	约4,950g
RF-SFBH-88	1,756	1,766	1,818	645±50	1,231±50	1,792	约5,350g
RF-SFBH-96	1,916	1,926	1,978	698±50	1,338±50	1,952	约5,750g

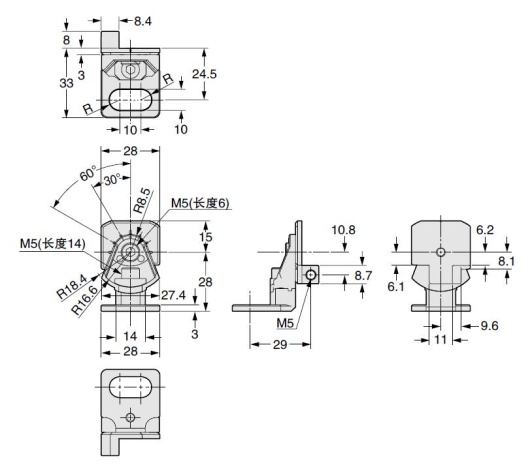

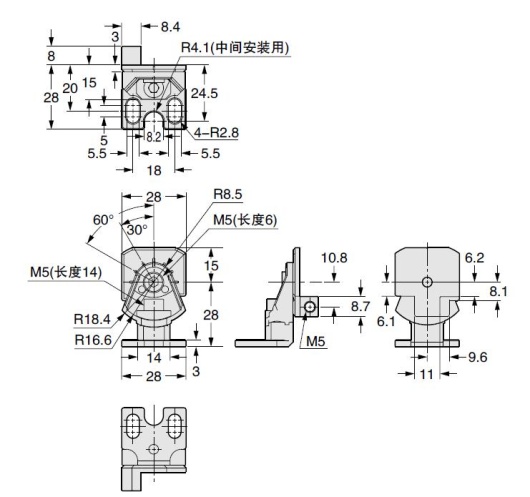

MS-SFB-1

标准安装支架(另售)

材质：锌压铸件

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)
内六角螺栓4个]

MS-SFB-1-T

M8安装支架(另售)

材质：锌压铸件

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)
内六角螺栓4个]

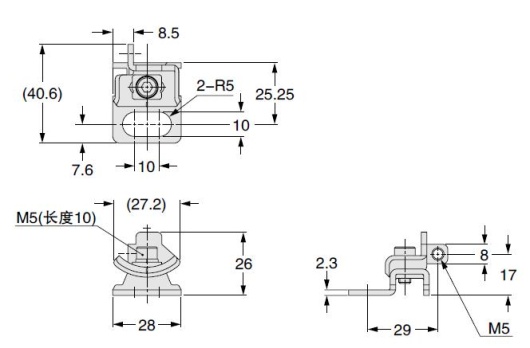

MS-SFB-2

中间支撑支架(光幕传感器中附带)

(注1)：下列传感器附带中间支撑支架(MS-SFB-2)。
附带的套件数量因产品而异。

1套：
SF4B-F□<V2>…79〜111光轴的光幕传感器
SF4B-H□<V2>…40〜56光轴的光幕传感器
SF4B-A□<V2>…20〜28光轴的光幕传感器
2套：
SF4B-F127□<V2>
SF4B-H□<V2>…64〜80光轴的光幕传感器
SF4B-A□<V2>…32〜40光轴的光幕传感器
3套：
SF4B-H□<V2>…88〜96光轴的光幕传感器
SF4B-A□<V2>…44〜48光轴的光幕传感器

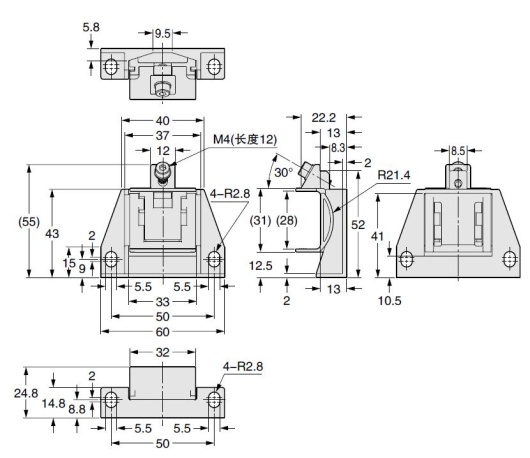

MS-SFB-3

无死角安装支架(另售)

<本体>

材质：锌压铸件

支架4个1套
[附带带有弹簧垫圈
的M5(长25mm)
内六角螺栓4个、
垫片4块]

<垫片>

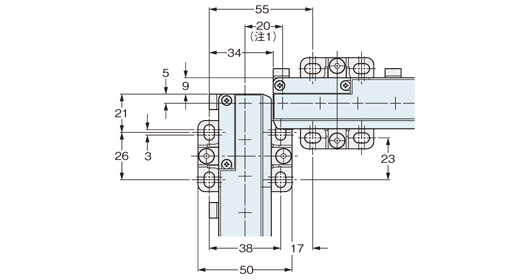

<L字形安装>

(注1)：手指型的光轴间距为10mm，因此可实现无死角安装。
需采取增加防护罩等措施。

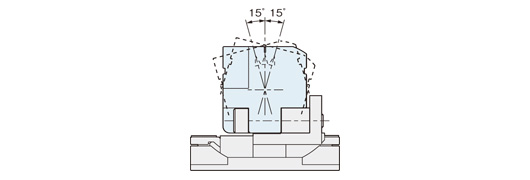

<安装调整范围>

光幕传感器的角度调整范围在±15°以内。

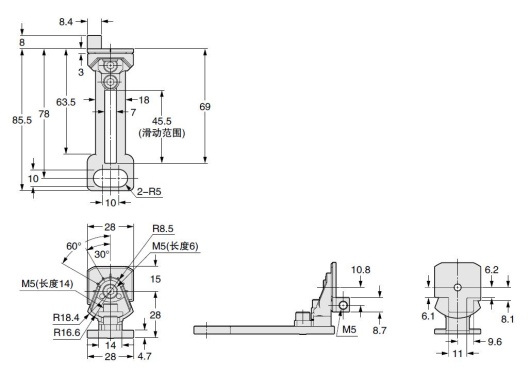

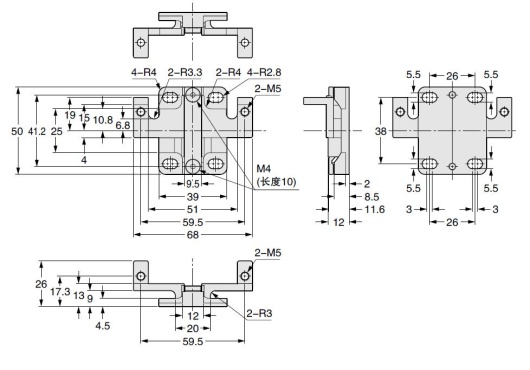

MS-SFB-4

间距变换支架(另售)

材质：锌压铸件

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)内六角
螺栓4个]

MS-SFB-4-T

M8间距变换支架(另售)

材质：锌压铸件

支架4个1套
[附带带有弹簧垫圈的
M5(长18mm)内六角
螺栓4个]

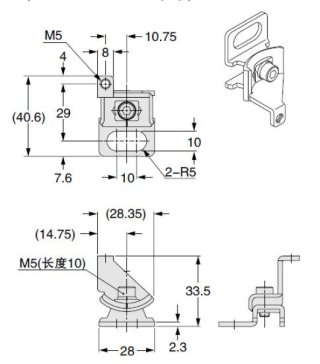

MS-SFB-7-T　MS-SFB-1-T2(背面安装时)

M8背面专用安装支架(另售)　M8背面/侧面专用安装支架套件(另售)

材质：SPCC(铬酸盐光泽处理)

支架4个1套
[附带M5(长18mm)内六角螺栓4个]

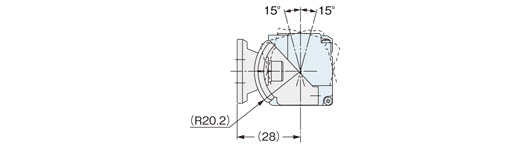

<安装调整范围>

光幕传感器的角度调整范围在±15°以内。

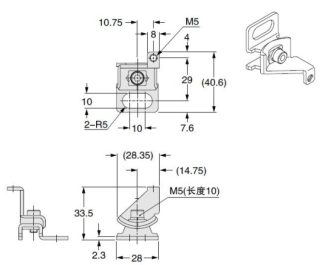

MS-SFB-8-T　MS-SFB-1-T2(侧面安装时)

M8背面专用安装支架(另售)　M8背面/侧面专用安装支架套件(另售)

<MS-SFB-8-T(R)>

<MS-SFB-8-T(L)>

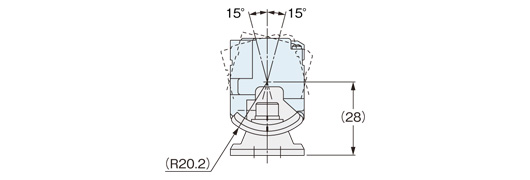

<安装调整范围>

光幕传感器的角度调整范围在±15°以内。

材质：SPCC(铬酸盐光泽处理)

支架4个(R型·L型各2个)1套
[附带M5(长18mm)内六角螺栓4个]

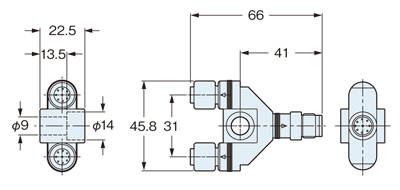

SFB-WY1

Y型连接器(另售)

本体重量：约35g

SFB-HC

手动控制器(另售)

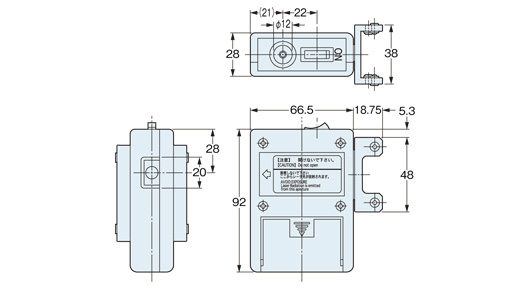

SF-LAT-2N

光轴调整器(另售)

SF-IND-2

光幕传感器大型指示灯(另售)

材质：
支架部…SPCC(黑色铬酸盐)
外壳…POM
外罩…聚碳酸酯

回路・连接

输入・输出电路图

<以PNP输出使用时>

（注1）:	上图使用的是12芯电缆。使用8芯电缆时没有红色、黄色、灰色、灰色/黑色、空/白色、空/黑色导线。

※ S1

开关S1
・	投光停止输入/复位输入手动复位时 Vs～Vs－2.5V（流入电流5mA以下）：投光停止（注1）开路：投光自动复位时 Vs～Vs－2.5V（流入电流5mA以下）：投光（注1）开路：投光停止
・	联锁设定输入、重启输入、光轴无效输入A/B、外部设备监控输入 Vs～Vs－2.5V（流入电流5mA以下）：有效（注1）开路：无效

（注1）:	Vs为使用中的电源电压。

<以NPN输出使用时>

（注1）：	上图使用的是12芯电缆。使用8芯电缆时没有红色、黄色、灰色、灰色/黑色、空/白色、空/黑色导线。

※ S1

开关S1
・	投光停止输入/复位输入手动复位时 0～＋1.5V（流出电流5mA以下）：：投光停止开路：投光自动复位时 0～＋1.5V（流出电流5mA以下）：投光开路：投光停止
・	联锁设定输入、重启输入、光轴无效输入A/B、外部设备监控输入 0～＋1.5V（流出电流5mA以下）：有效开路：无效

连接示例

基本构成(8芯电缆) ：联锁功能“有效(手动复位)”、外部设备监控功能“有效”

<以PNP输出使用时>

※ S1

开关S1
・	投光停止输入/复位输入手动复位时 Vs～Vs－2.5V（流入电流5mA以下）：投光停止（注1）开路：投光自动复位时 Vs～Vs－2.5V（流入电流5mA以下）：投光（注1）开路：投光停止

（注1）：	Vs为使用中的电源电压。

上图所示为使用PNP输出输出，且联锁功能“有效(手动复位)”，外部设备监控功能“有效”时的情况。

联锁功能“无效(自动复位)”时

连接示例基本构成(8芯电缆) <以PNP输出使用时> 联锁功能“无效(自动复位)”时

外部设备监控功能“无效”时

连接示例基本构成(8芯电缆) <以PNP输出使用时> 外部设备监控功能“无效”时

<以NPN输出使用时>

※ S1

开关S1
・	投光停止输入/复位输入手动复位时 0～＋1.5V（流出电流5mA以下）：投光停止开路：投光自动复位时 0～＋1.5V（流出电流5mA以下）：投光开路：投光停止

上图所示为使用NPN输出，且联锁功能“有效(手动复位)”，外部设备监控功能“有效”时的情况。

联锁功能“无效(自动复位)”时

连接示例基本构成(8芯电缆) <以NPN输出使用时> 联锁功能“无效(自动复位)”时

外部设备监控功能“无效”时

连接示例基本构成(8芯电缆) <以NPN输出使用时> 外部设备监控功能“无效”时

光轴无效控制构成(附带12芯电缆・防干扰电线) ：联锁功能“无效(自动复位)”，外部设备监控功能“无效”

<以PNP输出使用时>

※ S1

开关S1
・	投光停止输入/复位输入手动复位时 Vs～Vs－2.5V（流入电流5mA以下）：投光停止（注1）、开路：投光自动复位时 Vs～Vs－2.5V（流入电流5mA以下）：投光（注1）、开路：投光停止
・	重启输入、光轴无效输入A/B、外部设备监控输入 Vs～Vs－2.5V(流入电流5mA以下) ：有效(注1)、开路：无效

（注1）:	Vs为使用中的电源电压。

上图所示为使用PNP输出，且联锁功能“无效(自动复位)”，外部设备监控功能“无效”时的情况。

联锁功能“有效(手动复位)”时

联锁功能“有效(手动复位)”时，不能使用过逾功能。

连接示例基本构成(12芯电缆) <以PNP输出使用时> 联锁功能“有效(手动复位)”时

外部设备监控功能“有效”时

连接示例基本构成(12芯电缆) <以PNP输出使用时> 外部设备监控功能“有效”时

<以NPN输出使用时>

※ S1

开关S1
・	投光停止输入/复位输入手动复位时 0V～＋1.5V（流出电流5mA以下）：投光停止、开路：投光自动复位时 0V～＋1.5V（流出电流5mA以下）：投光、开路：投光停止
・	重启输入、光轴无效输入A/B、外部设备监控输入 0V～＋1.5V(源电流5mA以下) ：有效、开路：无效

上图所示为使用NPN输出，且联锁功能“无效(自动复位)”，外部设备监控功能“无效”时的情况。

联锁功能“有效(手动复位)”时

联锁功能“有效(手动复位)”时，不能使用过逾功能。

连接示例基本构成(12芯电缆) <以NPN输出使用时> 联锁功能“有效(手动复位)”时

外部设备监控功能“有效”时

连接示例基本构成(12芯电缆) <以NPN输出使用时> 外部设备监控功能“有效”时

SF-C11

SF4B系列连接图(控制类别4)

以PNP输出(负极接地)使用时

将光幕传感器输入极性选择开关设定于PNP侧，并将0V接地。

（注1）：	上图为手动复位时的配线图。使用自动复位时，则请将图中接往X2的配线改接在X3上。此时，无需复位(RESET)按钮。
（注2）：	复位(RESET)按钮请使用瞬动型开关。
（注3）：	测试(TEST)按钮开路时停止投光，短路时投光。不使用时，请使T1和T2之间短路。

以NPN输出(正极接地)使用时

上图将光幕传感器输入极性选择开关设定于NPN一侧，并将电源输入的正极接地。

SF-C11与光幕传感器连接时，请务必使用以下连接电缆。 SFB-CB□、SFB-CCJ10□ 日用作日本国内冲压设备的安全装置(不适用于切断机)时： SFPB-CB□、SFPB-CCJ10□

端子排列图

端子名称	内　容
A1	＋24V DC
A2	0V
13-14、23-24、33-34	安全输出(NO接点×3)
41-42	辅助输出(NC接点×1)
X1	复位输出端子
X2	复位输入端子（手动）
X3	复位输入端子（自动）
A	不使用。
B	不使用。
T1	测试输出端子
T2	测试输入端子
AUX	半导体辅助输出

光幕传感器连接用连接器针排列图

连接器针No.	投光器侧连接器	受光器侧连接器
1	联锁	OSSD2
2	＋24V DC	＋24V DC
3	投光停止	OSSD1
4	辅助输出	EDM(外部继电器监控)
5	同步线＋	同步线＋
6	同步线－	同步线－
7	0V	0V
8	光轴无效线	光轴无效线

SF-C12

SF4B系列连接图(控制类别4)

以PNP输出(负极接地)使用时

将2个光幕传感器输入极性选择开关设定于PNP一侧，并将F.G.端子连接至电源输入0V。

（注1）：	上图为手动复位时的配线图。使用自动复位时，在T1-T2间连接常闭型的按钮开关，并打开X1-X2。

以NPN输出(正极接地)使用时

将2个光幕传感器输入极性选择开关设定于NPN一侧，并将F.G.端子连接至电源输入的正极。

SF-C12与光幕传感器连接时，请务必使用以下连接电缆。 SFB-CB05-MU、SFB-CCJ10□-MU

端子排列图

端子名称	内　容
FG	框架式接地(F.G.)端子
A2	0V
A1	＋24V DC
13-14、23-24	安全输出(NO接点×2)
31-32	辅助输出(NC接点×1)
FB4	外部继电器监控端子2
FB3	外部继电器监控端子2
FB2	外部继电器监控端子1
FB1	外部继电器监控端子1

端子名称	内　容
R+	防干扰电线－(受光器侧)
R－	防干扰电线＋(受光器侧)
E+	防干扰电线－(投光器侧)
E－	防干扰电线＋(投光器侧)
T2	投光停止输入端子
T1	投光停止输入端子
X2	自动复位/手动复位切换端子手动复位：X1-X2间短路
X1	自动复位/手动复位切换端子手动复位：X1-X2间短路

光幕传感器连接用连接器针排列图

（注1）：	在本产品中不使用端子No.11、12的输入、输出。

连接器针No.	投光器侧连接器	受光器侧连接器
1	联锁	OSSD2
2	＋24V DC	＋24V DC
3	投光停止	OSSD1
4	辅助输出	EDM(外部继电器监控)
5	同步线＋	同步线＋
6	同步线－	同步线－
7	0V	0V
8	光轴无效线	光轴无效线
9	防干扰电线＋	防干扰电线＋
10	防干扰电线－	防干扰电线－
11	（重启输入）	（光轴无效输入1）
12	（光轴无效灯输出）	（光轴无效输入2）

SF-C13

SF4B系列连接图(控制类别4)

以PNP输出(负极接地)使用时

光幕传感器控制输出OSSD1、OSSD2分别连接到S1、S2。

（注1）：	上图为手动复位时的配线图。使用自动复位时，则请将图中接往X2的配线改接在X3上。此时，无需复位(RESET)按钮。
（注2）：	复位(RESET)按钮请使用瞬动型开关。

以NPN输出(正极接地)使用时

光幕传感器控制输出OSSD1、OSSD2分别连接到S4、S2，正极接地。

（注1）：	上图为手动复位时的配线图。使用自动复位时，则请将图中接往X2的配线改接在X3上。此时，无需复位(RESET)按钮。
（注2）：	复位(RESET)按钮请使用瞬动型开关。

SF-C13与光幕传感器连接时，请务必使用以下散装线的连接电缆。 SFB-CCB□（-MU）、SFB-CC□（-MU）用作日本国内冲压设备的安全装置(不适用于切断机)时： SFPB-CCB□（-MU）、SFPB-CC□（-MU）

端子排列图

端子名称	内　容
A1	＋24V DC
A2	0V
S1～S4	光幕传感器控制输出(OSSD)输入端子
AUX	半导体辅助输出
X1	半导体辅助输出
X2	复位输入端子(手动)
X3	复位输入端子(自动)
13-14、23-24、33-34	安全输出(NO接点×3)
41-42	辅助输出(NC接点×1)

若将光幕传感器一侧配线，请另行准备端子座。

SF-C14EX（-01）

SF4B系列连接图(控制类别4)

以PNP输出(负极接地)使用时

将输出极性选择开关设定于PNP侧，并将0V接地。

（注1）：	上图为手动复位时的配线图。使用自动复位时，如虚线所示，请将图中接往X12的接线改接在X13上，接往X22的接线改接在X23上。此时，无需复位(RESET)按钮。X31-X32端子为手动复位专用。
（注2）：	复位(RESET)按钮请使用瞬动型开关。

以NPN输出(正极接地)使用时

将输出极性选择开关设定于NPN一侧，并将电源输入的正极接地。

（注1）：	上图为手动复位时的配线图。使用自动复位时，如虚线所示，请将图中接往X12的接线改接在X13上，接往X22的接线改接在X23上。此时，无需复位(RESET)按钮。X31-X32端子为手动复位专用。
（注2）：	复位(RESET)按钮请使用瞬动型开关。

端子排列图

端子名称	功能	端子名称	功能
14	安全输出1 光幕传感器的入光・遮光输出	S11	紧急停止接点输入 2NC输入 S11-S12间 S21-S22间
24	安全输出1 光幕传感器的入光・遮光输出	S12
34	安全输出2 包含光轴无效功能的光幕传感器输出	S21
44	安全输出2 包含光轴无效功能的光幕传感器输出	S22
54	安全输出3 紧急停止输出	X11	安全输出1复位输入 X11-X12 ：手动复位 X11-X13 ：自动复位
64	安全输出3 紧急停止输出	X12
S3+	光轴无效传感器输入1 (PNP输出型) S3+、S3－：电源、S3：传感器输出	X13
S3		X21	安全输出2复位输入 X21-X22 ：手动复位 X21-X23 ：自动复位
S3－		X22
S4+	光轴无效传感器输入2 (NPN输出型) S4+、S4－：电源、S4：传感器输出	X23
S4		X31	安全输出3复位输入 X31-X32 ：手动复位
S4－		X32	安全输出3复位输入 X31-X32 ：手动复位
T1	测试输入端子开路：测试模式、短絡：正常动作	AUX1	辅助输出1 光轴无效输出
T2	测试输入端子开路：测试模式、短絡：正常动作	AUX2	辅助输出2 重启输出
O1	重启输入端子开路：无效、短絡：有效	AUX3	辅助输出3 光轴无效灯断丝输出
O2	重启输入端子开路：无效、短絡：有效	AUX4	辅助输出4 光幕传感器辅助输出
L1+	光轴无效灯输出1	IE+	干渉防止端子投光＋
L1－	光轴无效灯输出1	IE－	干渉防止端子投光－
L2+	光轴无效灯输出2	IR+	干渉防止端子受光＋
L2－	光轴无效灯输出2	IR－	干渉防止端子受光－
A1	＋24V DC	-	-
A2	0V	-	-

光幕传感器连接用连接器针排列图

连接器针No.	投光器侧连接器	受光器侧连接器
1	防干扰电线＋	防干扰电线＋
2	＋24V DC	＋24V DC
3	防干扰电线－	防干扰电线－
4	辅助输出	不使用
5	同步线＋	同步线＋
6	同步线－	同步线－
7	0V	0V
8	光轴无效线	光轴无效线

使用注意事项

联锁功能

根据联锁设定输入线(淡紫色)的配线，可以选择手动复位／自动复位。选择了手动复位后，联锁变为有效。

联锁设定输入线(淡紫色)	联锁功能
PNP输出使用：＋V连接 NPN输出使用：0V连接	手动复位
开路	自动复位

使用联锁功能时，请务必确认没有操作人员进入危险区域。否则会引起重伤或死亡等事故。

手动复位

本装置即使入光，控制输出（OSSD1、OSSD2）也不会自动变为ON。本装置在入光状态时，通过复位［开路停止投光输入 / 开路复位输入→与0V或＋V短路→开路］、控制输出（OSSD1、OSSD2）为ON。

<时间表>

请将复位按钮设置在能够始终掌握整个危险区域状况、且能够在危险区域外操作的地方。

自动复位

在本装置入光时，控制输出（OSSD1、OSSD2）会自动变为ON。

在自动复位模式下使用本装置时，要通过安全继电器等防止安全输出遮断后的系统自动复位。(依据EN 60204-1)

・	使用手动控制器(SFB-HC)(另售)，可以变更联锁的条件。详情请参考使用说明书。但是使用SF4B-□-01<V2>、SF4B-□-03<V2>及SF-C14EX-01时，无法使用手持控制器。

返回页首

投光停止功能

是可以使投光器停止投光的功能。在投光停止输入线的状态下，可以选择投光／投光停止。

联锁功能	投光停止输入/ 复位输入线(粉红色)	投光停止输入	控制输出 (OSSD1、OSSD2)
手动复位	开路	无效	ON
手动复位	PNP输出使用：＋V连接 NPN输出使用：0V连接	有效	OFF
自动复位	开路	有效	OFF
自动复位	PNP输出使用：＋V连接 NPN输出使用：0V连接	无效	ON

在投光停止中，控制输出(OSSD1､OSSD2)变为OFF。
使用本功能，还可以在装置侧确认外来噪音引起的误动作或控制输出(OSSD1､OSSD2)及辅助输出的异常情况。
将投光停止输入／复位输入线连接到0V或＋V，即刻复位至正常工作状态。

<时间表>(自动复位)

(注1):	显示自动复位模式下的工作状态。手动复位模式下∶开路时投光、短路时投光停止。

请勿将投光停止功能用于停止SF4B<V2>系列设置的机械。可能导致死亡或重伤等事故。

返回页首

辅助输出(非安全输出)

作为非安全用途、本装置装备有（黄绿色/黑色）辅助输出。辅助输出装备在投光器上。

辅助输出	正常工作
	投光停止	控制输出（OSSD1、OSSD2）状态		锁定
	投光停止	入光	遮光	锁定
控制输出OSSD的负逻辑 (出厂时的设定)	ON	OFF	ON	ON

<时间表>

请勿将补助输出功能用于停止SF4B<V2>系列设置的机械。可能导致死亡或重伤等事故。

返回页首

外部设备监控功能

是可以检查连接在控制输出（OSSD1、OSSD2）上的外部安全继电器是否随控制输出（OSSD1、OSSD2）正常工作的功能。监控外部安全继电器b接点，发现因接点焊着等动作不良而引起的异常状态时，就会将本装置切换至锁定状态，使控制输出（OSSD1、OSSD2）变为OFF。

将外部设备监控功能设为有效时

请将外部安全继电器连接到控制输出1(OSSD1)线(黑色)以及控制输出2(OSSD2)线(白色)，然后再将外部设备监控输入线(黄绿色)连接到外部安全继电器上。

将外部设备监控功能设为无效时

请连接外部设备监控输入线(黄绿色)和辅助输出线(黄绿色/黑色)。此时，请将辅助输出设为「控制输出(OSSD1、OSSD2)的负逻辑」(出厂时的设定)。
外部设备监控功能设定为无效时，不可将外部机器连接到辅助输出上。

・	使用手动控制器(SFB-HC)(另售)，可以变更联锁的条件。详情请参考使用说明书。但是使用SF4B-□-01<V2>、SF4B-□-03<V2>及SF-C14EX-01时，无法使用手持控制器。

<时间表(正常)>

设备监控的设定时间是300ms以下。超过300ms就会变为锁定状态。使用手动控制器SFB-HC(另售)可以在100～600ms(10ms单位)的范围内进行设定。但是使用SF4B-□-01<V2>、SF4B-□-03<V2>及SF-C14EX-01时，无法使用手持控制器。

<时间表(异常(1))>

<时间表(异常(2))>

返回页首

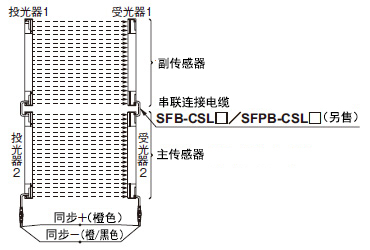

串联连接

最多可连接3套(光轴总数最多为192个)

是将多台投光器和受光器串联对置的连接方法。当到达危险部的路径有2个以上时使用本连接方法。无论哪一组进入遮光状态，控制输出(OSSD1､OSSD2)都会OFF。

串联连接时，请使用专用的串联连接电缆(SFB-CSL□/SFPB-CSL□）将投光器与投光器、受光器与受光器连接起来。如果进行了异常连接，将会出现检测不到的领域，有可能导致死亡或重伤等事故。

返回页首

并列链接

最多可以并联连接3套

是将多台投光器和受光器并联对置的连接方法。当有两处危险部、到各危险部的路径只有一个方向时使用该连接方法。通过连接本装置的防干扰线，最多可以并联连接3套。只有进入遮光状态的组的控制输出（OSSD1､OSSD2）才会OFF。但SF4B-□-03<V2>不支持。

并联连接时，要按下图所示连接一侧的受光器和另一侧的投光器的防干扰线。如果异常连接，将会产生检测不到的领域，从而有可能导致死亡或重伤等事故。

(注1):	因使用防止干扰线，请购买12芯的电缆。
(注2):	延长防干扰线时、请使用0.2mm²以上的屏蔽双扭线电缆。

返回页首

串联、并联混合连接

最多可连接3套(光轴总数最多为192个)

是将多台投光器和受光器以串联、并联组合对置的连接方法。当有2处以上危险部、到达危险部的路径为2个以上的方向时使用该连接方法。根据组合，串联连接和并联连接合计可以连接3套。但是，合计光轴数最大为192光轴数。如果采用串联连接，无论哪一组进入遮光状态，控制输出(OSSD1､OSSD2)都会OFF。如果采用并联连接，只有进入遮光状态的组的控制输出(OSSD1､OSSD2)才会OFF。但SF4B-□-03<V2>不支持。

并联连接时，要按下图所示连接一侧的受光器和另一侧的投光器的防干扰线。如果异常连接，将会产生检测不到的领域，从而有可能导致死亡或重伤等事故。

(注1):	因使用防止干扰线，请购买12芯的电缆。
(注2):	延长防干扰线时、请使用0.2mm²以上的屏蔽双扭线电缆。

返回页首

配线

请参阅使用本装置的地区相关标准进行设置。此外，请勿因接地故障等导致发生危险的误动作，敬请注意。

请务必在切断电源的状态下进行配线作业。
请确认电源的波动，以免电源输入超过额定范围。
使用市售的开关调节器时，请务必将电源的框架式接地(F.G.)端子接地。
在传感器安装部周围使用作为干扰发生源的设备(开关调节器、变频马达等)时，请务必将设备的框架式接地(F.G.)端子接地。
请避免与高压线和动力线并行配线，或使用同一配线管，否则会因电磁感应而导致误动作。

返回页首

各部的名称与功能

投光器

名称		功能
光轴对齐指示灯 (红色/绿色)〔RECEPTION〕	A	本装置上部所有光轴入光时：红色灯亮起本装置顶端光轴入光时：红色灯闪烁控制输出ON时：绿色灯亮起
	B	本装置中上部所有光轴入光时：红色灯亮起控制输出ON时：绿色灯亮起
	C	本装置中下部所有光轴入光时：红色灯亮起控制输出ON时：绿色灯亮起
	D	本装置下部所有光轴入光时：红色灯亮起本装置底端光轴入光时：红色灯闪烁控制输出ON时：绿色灯亮起
工作状态指示灯 (红色/绿色)〔OSSD〕(注1)		工作时亮起［但，与控制输出联动］控制输出OFF时：红色灯亮起控制输出ON时：绿色灯亮起
入光量指示灯 (橙色/绿色)〔STB〕		入光过量时(入光量130%以上)(注2)：绿色灯亮起稳定入光时(入光量115～130%)(注2)：熄灭不稳定入光时(入光量100～115%)(注2)：橙色灯亮起遮光时：熄灭(注3)
异常指示灯 (黄色)〔FAULT〕(注4)		传感器出现异常时亮起或闪烁
数字式异常指示灯(红色)(注4)		锁定时亮起显示异常内容并联时仅从动侧传感器，数字式异常指示灯下侧灯亮起
PNP指示灯(橙色)〔PNP〕		PNP输出设定时：亮起
NPN指示灯(橙色)〔NPN〕		NPN输出设定时：亮起
投光量控制指示灯(橙色)〔CTRL〕		短路模式时：亮起正常模式时：熄灭
投光停止指示灯(橙色)〔HALT〕		投光停止时：亮起、投光时：熄灭

(注):	本装置本体上标有〔　〕内的名称。
(注1):	工作状态指示灯因其颜色与控制输出（OSSD1、OSSD2）的ON／OFF状态联动变化，故在本装置本体上标为｢OSSD｣。
(注2):	以控制输出(OSSD1、OSSD2)由OFF变为ON时的阈值作为入光量100%。
(注3):	遮光时是指检测领域内有遮光物体存在的状态。
(注4):	详情请参考使用说明书。使用说明书可从网站上下载。

受光器

名称		功能
光轴对齐指示灯 (红色/绿色)〔RECEPTION〕	A	本装置上部所有光轴入光时：红色灯亮起本装置顶端光轴入光时：红色灯闪烁控制输出ON时：绿色灯亮起
	B	本装置中上部所有光轴入光时：红色灯亮起控制输出ON时：绿色灯亮起
	C	本装置中下部所有光轴入光时：红色灯亮起控制输出ON时：绿色灯亮起
	D	本装置下部所有光轴入光时：红色灯亮起本装置底端光轴入光时：红色灯闪烁控制输出ON时：绿色灯亮起
OSSD指示灯 (红色/绿色)〔OSSD〕		控制输出OFF时：红色灯亮起控制输出ON时：绿色灯亮起
入光量指示灯 (橙色/绿色)〔STB〕		入光过量时(入光量130%以上)(注1)：绿色灯亮起稳定入光时(入光量115～130%)(注1)：熄灭不稳定入光时(入光量100～115%)(注1)：橙色灯亮起遮光时：熄灭(注2)
异常指示灯 (黄色)〔FAULT〕(注3)		传感器出现异常时亮起或闪烁
数字式异常指示灯(红色)(注3)		锁定时亮起显示异常内容并联时仅从动侧传感器，数字式异常指示灯下侧灯亮起
PNP指示灯(橙色)〔PNP〕		PNP输出设定时：亮起
NPN指示灯(橙色)〔NPN〕		NPN输出设定时：亮起
功能设定指示灯(橙色)〔FUNCTION〕		使用消隐功能时：亮起（注4）连接手动控制器时：闪烁
联锁指示灯(黄色)〔INTERLOCK〕		联锁时：亮起其他：熄灭

(注):	本装置本体上标有〔　〕内的名称。
(注1):	工作状态指示灯因其颜色与控制输出（OSSD1、OSSD2）的ON／OFF状态联动变化，故在本装置本体上标为｢OSSD｣。
(注2):	以控制输出(OSSD1、OSSD2)由OFF变为ON时的阈值作为入光量100%。
(注3):	遮光时是指检测领域内有遮光物体存在的状态。
(注4):	详情请参考使用说明书。使用说明书可从网站上下载。

以下功能的详情・注意事项请参阅使用手册。
请在使用前认真阅读使用说明书后方可使用。

・无效功能
・过逾功能
→下载样本
→下载手册

返回页首

其他

本装置是以工业环境为使用目的开发／制造出来的装置。
使用时，请避开电源接通时的过渡状态(2s)
请勿在蒸气、灰尘等较多的场所使用。
请勿使产品和稀释剂等有机溶剂或水、油以及油脂直接接触。
快速起动式、高频点亮式荧光灯的光束会给检测造成影响。虽然因传感器类型而有所差异，但还应注意不要使光束直接投射到传感器上。

在“PSDI模式”下，将本装置作为设备的起动装置使用时，必须在本装置和设备间构筑适当的控制电路。详情请参阅所在国家或地区的相应规格、标准。
在日本国内，请勿将SF4B-□<V2>、SF4B-□-03<V2>用作冲压设备的安全装置。日本国内的冲压设备、切断机(切纸机)等请使用光幕传感器SF4B-□-01<V2>。
在海外使用本产品时，适用OSHA 1910.212和OSHA 1910.217(美国)、EN ISO 13855(EU)等标准。关于安装条件，请遵守各国的法律和标准等要求。

・	本产品样本是您选择产品时的指南，使用时请务必阅读附带的用手册。
・	出厂时投光器和受光器已调整完毕，请将序列号相同的投光器和受光器组合使用。序列号标记在投光器和受光器的铭牌上。(型号的下侧)

开始作业时请务必进行检查，确保安全。
该产品适用于危险部分的驱动装置通过切断电源紧急停止或备有紧急停止装置的各种设备装置。不适用于动作循环中不可停止的设备，敬请注意。

检测区域

安装设备时，请确保必须完全通过检测区域才能到达设备的危险区域。此外，在设备的危险区域进行作业时，请确保部分或整个身体留在检测区域内。若未检测到人体，则会导致重伤甚至死亡。
请勿使用任何反射型或回归反射型设备。
如果相对1个投光器(或受光器)连接多个受光器(或投光器)，则会因传感器检测不到或相互干扰，而导致重伤甚至死亡。

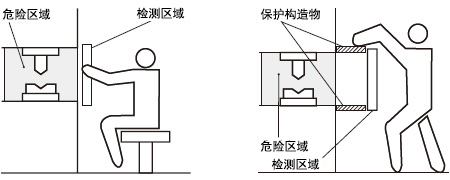

正确的安装方法

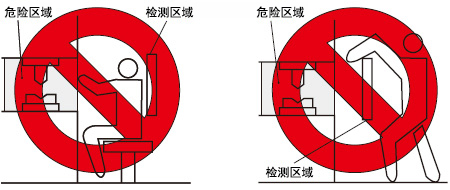

错误的安装方法

安全距离

准确地计算安全距离，设备的危险区域及本产品的检测区域之间的距离，应始终大于安全距离。(关于计算公式，请根据最新的标准确认。)若错误计算安全距离或没有留出足够的距离，则会因在到达设备危险区域前不能紧急停止，而导致重伤甚至死亡。
设计系统时，请参阅使用本装置的当地相关标准，再设置本装置。

本装置最小检测物体的尺寸因是否使用浮动消隐功能而异。请按最小检测物体的正确尺寸和计算公式计算安全距离。
使用浮动消隐功能时最小检测物体的大小

	未设定	设定(注1)
	未设定	1光轴	2光轴	3光轴
SF4B-F□(G)(最小检测物体ø14mm)	ø14mm	ø24mm	ø34mm	ø44mm
SF4B-H□(G)(最小检测物体ø25mm)	ø25mm	ø45mm	ø65mm	ø85mm
SF4B-A□(G)(最小检测物体ø45mm)	ø45mm	ø85mm	ø125mm	ø165mm

(注1):	浮动消隐功能的详情请参阅样本P.10。但当使用SF4B-□-01〈V2〉、SF4B-□-03〈V2〉及SF-C14EX-01时，不能使用浮动消隐功能。

人体垂直（通常）侵入本装置的检测区域时、请使用以下的计算公式算出安全距离。
侵入方向与检测区域不垂直时，请务必确认相关标准(当地标准及设备标准等)。

适用于EN ISO 13855 / ISO 13855 / JIS B 9715

侵入方向与检测区域垂直时
<最小检测物体为ø40mm以下时>

• 计算公式(1) S＝K×T+C

S:	安全距离(mm) 检测区域线上方(表面上方)和设备的危险区域中，检测区域至最近位置间所需的最小距离。
K:	：人体或物体的侵入速度(mm/s) 通常以2,000(mm/s)计算。
T:	整个装置系统的反应时间(s) T=T_m+T_SF4B T_m：设备的最大停止时间(s) T_SF4B：：本装置的反应时间(s)
C:	由本装置的最小检测物体尺寸计算出的追加距离(mm)。但C值不可小于等于0。 C=8×(d-14) d：最小检测物体的直径(mm)

・	计算安全距离S时，有如下5种情况。首先，把K=2,000(mm/s)代入上述公式进行计算。得出的计算结果分为1)S＜100、2)100≦S≦500、3)S＞500。当计算结果为3)S＞500时，以K=1,600(mm/s)代入上述公式再次进行计算。此时的计算结果分为4)S≦500、5)S＞500。详情请参阅产品附带的用户手册。
・	在“PSDI模式”下使用本装置时，必须计算出恰当的安全距离S。详情请参阅所在国家或地区的相应规格、标准。

<最小检测物体大于ø40mm >

• 计算公式(1) S＝K×T+C

S:	安全距离(mm)
K:	人体或物体的侵入速度(mm/s) 以1,600(mm/s)计算。
T:	整个装置系统的反应时间(s) T=T_m+T_SF4B T_m：设备的最大停止时间(s) T_SF4B：本装置的反应时间(s)
C:	由本装置的最小检测物体尺寸计算出的追加距离(mm)。 C=850(mm)(常数)

根据ANSI B11.19

• 计算公式(2) S＝K×(T_S+T_C+T_SF4B+T_bm)+D_pf

S:	安全距离(mm) 检测区域线上方(表面上方)和设备的危险区域中，检测区域至最近位置间所需的最小距离。
K:	侵入速度［OSHA推荐值为63(inch/s)≒1,600(mm/s)］。 ANSI B11.19没有详细说明侵入速度K。决定K值时，应考虑包括操作人员体力在内的诸多因素。
T_S:	最终通过停止控制元件(空气阀等)测量出的设备停止时间(s)
T_C:	使设备的制动器动作所需的设备控制电路的最大反应时间(s)
T_SF4B:	本装置的反应时间(s)
T_bm:	制动监控器允许增加的停止时间(s) 若设备无制动监控器，则请按照下列公式进行计算。 T_bm＝T_a－(T_S＋T_C) T_a：制动监控器设定时间(s) 若设备无制动监控器，可将(T_S＋T_C)的20%以上以上作为追加停止时间。
D_pf:	由本装置的最小检测物体尺寸计算出的追加距离(mm) SF4B-F□(G)<V2> D_pf＝23.8mm SF4B-H□(G□)<V2> D_pf＝61.2mm SF4B-A□(G)<V2> D_pf＝129.2mm [D_pf＝3.4×(d－0.276)(inch)≒3.4×(d－7)(mm) d：最小检测物体的直径0.552(inch)≒14(mm)SF4B-F□(G)<V2> 最小检测物体的直径0.985(inch)≒25(mm)SF4B-H□(G□)<V2> 最小检测物体的直径1.772(inch)≒455(mm)SF4B-A□（G<V2> ]

输出波形[控制输出(OSSD1、OSSD2)ON时]

本装置为入光状态(ON状态)时，受光器将对输出电路进行自检，因此，输出晶体管将周期性地变为OFF状态。(参照下图) OFF信号被反馈后，受光器判断输出电路正常。而OFF信号没有被反馈时，受光器判断输出电路或配线异常，控制输出(OSSD1、OSSD2)保持OFF状态。

本装置的OFF信号可能会导致机械误动作，因此，进行连接时要注意连接本装置的机械的输入反应时间。

光泽面的影响

请将本产品设置在距金属制的墙壁、地板、天花板、工件等或防护罩、面板、玻璃等的光泽面 (光的光泽率较高的面)超过如下所示的距离A(m)以上的地方。

如果在安装本装置的地方存在光泽面，请在安装本装置时确保从光泽面反射回来的光线不会照射到受光器上，或者对光泽面进行处理(喷漆、遮蔽、粗面处理、更改材料等)。如果不对光泽面采取对策，本装置将会出现检测不到的状态，有可能导致死亡或重伤等事故。

侧面图

上面图

投光器和受光器之间的距离 (检测距离L)	设置允许距离A
0.3 ≦ L ≦ 3m时	0.16m
3 < L ≦ 9m时（注1）	L/2×tan2θ θ＝3° ＝L/2×0.105(m)

(注1):	检测距离L根据机型不同而不同。详情请阅览种类页面。
(注1):	本装置的有效开口角应为θ，根据IEC 61496-2、ANSI/UL 61496-2，本装置的有效开口角应为±2.5° (L>3m)以下，但考虑到安装时的光轴偏移等因素，要将有效开口角度设定±3°，并在远离有光泽的面的地方进行设置。

关于手持控制器

本装置可以通过手持控制器SFB-HC(另售)设定各种功能。(但SF4B-□-01<V2>、SF4B-□-03<V2>和SF-C14EX-01使用时无法使用手持控制器)各项功能中，最小检测物体的大小等与安全距离有关的内容可能会发生变化。设定各项功能时，请重新计算安全距离，安装时请确保大于安全距离的空间。未充分确保空间的情况下，在到达机械的危险部分之前，机械可能不会紧急停止，可能会造成死亡或重伤。

・手持控制器SFC-HC（另售）的详细功能设定请参考
手持控制器的使用说明书。

返回页首

故障排除

数字式异常指示灯	确认内容
	噪音等影响。手持控制器设定错误。
	投・受光器之间的异常（光轴数等）。输出极性设定线的（屏蔽）配线错误。
	串联连接用电缆的配线错误。串联连接上的传感器异常。
	串联连接上的传感器总数或光轴总数异常。
	<投光器端亮灯> 联锁设定输入和投光停止输入／复位输入的配线错误。 <受光器端亮灯> 外乱光的影响、或者相互干扰的状态。
	<投光器端亮灯> 无效功能等输出线的配线错误。 <受光器端亮灯> 控制输出（OSSD1、OSSD2）的配线错误。
	输出极性设定线（屏蔽）的配线错误。
	外部设备输入的配线错误。连接的继电器的故障。
	同步线的配线错误。 <投光器端亮灯> 受光器端的异常。 <受光器端亮灯> 投光器端的异常。
	噪音、电源等的影响。电源相关的异常。本装置的故障。 ※请联系本公司。
	检测面污渍、光轴偏移等导致的入光量的低下。（光轴刚好入光的状态）
	投光停止状态。
	联锁状态。
	控制输出为PNP输出设定状态。
	控制输出为NPN输出设定状态。

※	详情请参考使用说明书。

返回页首

将SF4B-□-01<V2>用作日本国内的冲压设备、切断机 (切纸机)的安全装置时

请务必遵照日本厚生劳动省公示的“动力冲压设备构造标准”、“冲压设备或切断机(切纸机)的安全装置构造标准”及“冲压设备的安全装置管理方针”
请务必使用带保护管电缆（SFPB-□）。

冲压设备

项目	规格
设备的种类	配备紧急停止机构及防止重新起动机构的冲压设备
压力能力	50,000kN以下
紧急停止时间	500ms以下
行程长度	5,000mm以下
模具的大小范围	垫板的宽度以内

切断机(切纸机)

项目	规格
设备的种类	配备紧急停止机构及防止重新起动机构的切断机(切纸机)
裁切厚度	200mm以下
裁切宽度	5,000mm以下
刀具长度	5,500mm以下

关于隅角镜

由于隅角镜未经过日本厚生劳动省的认证，所以不能用作日本国内冲压设备、切断机(切纸机)。
请务必根据光幕传感器SF4B系列的用户手册进行维护。
若隅角镜的反射面上附着污垢、水、油等，则请勿使用。如果扩散或弯曲将无法确保合适的检测范围。
请务必在了解产品附带的用户手册的基础上，再根据设置条件设置隅角镜及光幕传感器。若不满足设置条件，则可能出现意想不到的错误入光状态，从而导致重伤甚至死亡。
用户手册可从网站上进行下载。
使用隅角镜时，请勿将光幕传感器SF4B系列作为回归反射型使用。
隅角镜的反射面材质为玻璃。破损时会有碎玻璃飞溅，敬请注意。
隅角镜的反射面有裂纹或裂缝的状态下，请勿使用。如果扩散或弯曲将无法确保合适的检测范围。反射面有裂纹或裂缝时，请更换隅角镜。
使用激光式光轴调整器等调节光轴时请充分注意，以免激光通过隅角镜反射而进入眼睛。
若不遵守上述事项，可能导致重伤甚至死亡。

服务咨询

电话：18970103327

Q Q：1985230112

邮箱：business@zelixin.cn

[关闭本页 ]

系列详情

SF4B 光幕传感器

推荐替代产品

规格

光幕传感器个别规格

SF4B-F□<V2>

SF4B-H□<V2>

SF4B-A□<V2>

光幕传感器通用规格

手动控制器

光轴调整器

隅角镜

尺寸图

SF4B-□<V2>

SF4B-□<V2>

SF4B-□<V2>

RF-SFBH-□

MS-SFB-1

MS-SFB-1-T

MS-SFB-2

MS-SFB-3

MS-SFB-4

MS-SFB-4-T

MS-SFB-7-T MS-SFB-1-T2(背面安装时)

MS-SFB-8-T MS-SFB-1-T2(侧面安装时)

SFB-WY1

SFB-HC

SF-LAT-2N

SF-IND-2

回路・连接

输入・输出电路图

<以PNP输出使用时>

<以NPN输出使用时>

连接示例

<以PNP输出使用时>

<以NPN输出使用时>

<以PNP输出使用时>

<以NPN输出使用时>

SF-C11

SF4B系列连接图(控制类别4)

端子排列图

光幕传感器连接用连接器针排列图

SF-C12

SF4B系列连接图(控制类别4)

端子排列图

光幕传感器连接用连接器针排列图

SF-C13

SF4B系列连接图(控制类别4)

端子排列图

SF-C14EX（-01）

SF4B系列连接图(控制类别4)

端子排列图

使用注意事项

联锁功能

投光停止功能

辅助输出(非安全输出)

外部设备监控功能

串联连接

并列链接

串联、并联混合连接

配线

各部的名称与功能

其他

检测区域

安全距离

侵入方向与检测区域垂直时 <最小检测物体为ø40mm以下时>

<最小检测物体大于ø40mm >

输出波形[控制输出(OSSD1、OSSD2)ON时]

光泽面的影响

关于手持控制器

故障排除

将SF4B-□-01<V2>用作日本国内的冲压设备、切断机 (切纸机)的安全装置时

关于隅角镜

服务咨询

同类系列

MS-SFB-7-T　MS-SFB-1-T2(背面安装时)

MS-SFB-8-T　MS-SFB-1-T2(侧面安装时)

侵入方向与检测区域垂直时
<最小检测物体为ø40mm以下时>
