系列详情

ER-X 区域静电消除器

所属类型：	静电消除器
品牌：	松下
产地：	日本
状态：	在产
特点：	产品阵容中追加了耐热、耐寒型接头

高速消除静电＆对应无风电荷卸载

UL 、CE 、CSA 已取得。
UL, CSA : NRTL认证(Certified by TÜV SÜD America Inc.)

特点

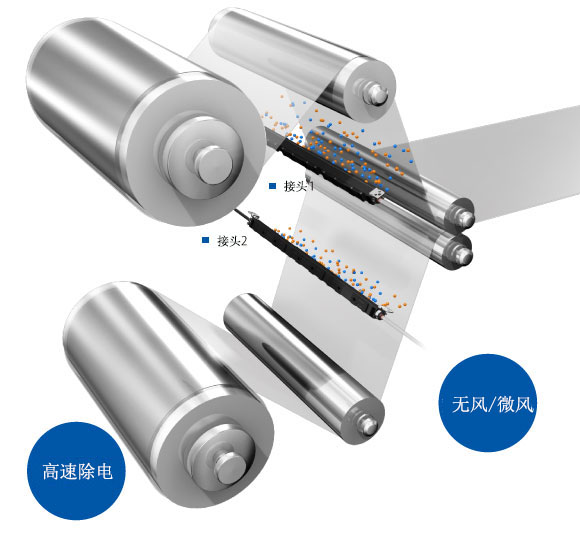

通过“无风”“微风”“高速”等静电消除方式，来对应多种应用。

ER-X系列不仅能对应用到压缩空气的“微风除电”、“高速除电※”，还可对应无需使用压缩空气的“无风除电”。
另外，还可连接2个接头，因此可用于各种除电用途的电荷卸载。

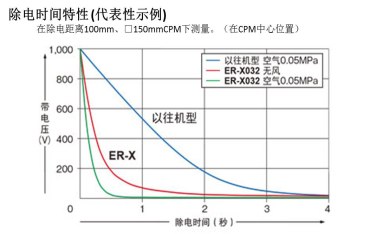

放出空气+大量离子，从而缩短电荷卸载时间！

大量放出离子，从而可缩短除电时间。最适用于电子纸和薄膜太阳能电池等，除电速度直接关系到单件工时生产性提高的用途。

无需担心覆膜的滑动和微小部件的飞散！

即使是以往机型所无法对应的不足0.05MPa的区域，也可进行除电。由于几乎不存在空气引起的灰尘扩散，因此适用于对清洁度要求较高的半导体和FPD(移动面板)等用途的除电。适用于覆膜、引线框架等精密基板、微小部件的用途。

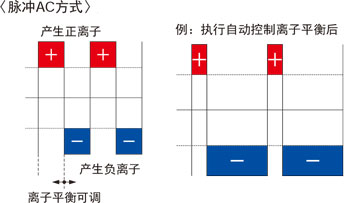

利用脉冲AC方式实现高速除电

采用脉冲AC方式，在1根放电针上交替施加"+"与"-"电压。由于离子生成量较大，可放出大量离子，因此可在短时间内进行除电。
关于脉冲频率，可在100Hz（近距离·移动工件除电）~ 1Hz（远距离·空间除电）的范围内，根据应用情况设为8个阶段。

配备自动控制离子平衡的功能

感知因环境变化而发生变动的离子生成量，执行自动控制，通过反馈该变化量来保持已设定好的离子平衡。

棒型接头
通过大量离子高速除电，为“缩短时间”作出贡献

备有耐热·耐寒型产品

ER-X□HC
备有使用环境温度：-60～+200℃的棒型接头。

超小型窄长接头

彻底修改放电部分的结构，采用超小型窄长接头，从而实现高速除电^※1同时兼顾维护性^※2。
对于以往因缺少空间而无法采取防静电对策的装置，可将该产品组装入内或追加安装。
※1 脉冲AC方式、空气配管内置（最大压0.5MPa）
※2 放电针气密层结构、统一清扫・更换结构

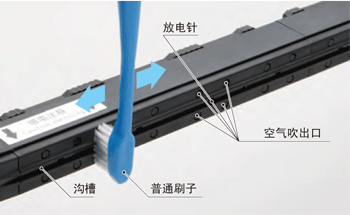

前端采用扁平形状，便于清洁

由于前端采用扁平形状，因此只需沿着沟槽刷扫，即可一并完成放电针和空气吹出口的清洁操作。

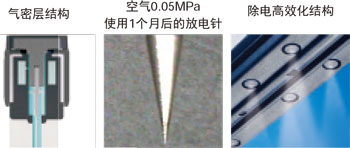

采用放电针气密层结构，减少污染

利用清洁空气来屏障放电针，从而可防止灰尘附着所造成的性能变差。另外，将放电针屏障用空气和离子搬运用空气分开，从而防止压力集中所造成的放电不稳定，高效地生成、搬运离子。

精选接头材质，防止异物混入

考虑到充电电池等的制造工序，未使用铜质材料，也未进行电镀处理。将对异物混入的担心程度控制在最小限度。

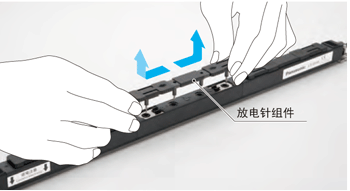

组件化，可简单地更换放电针

将放电针实现组件化(4根针一套)，从而大幅简化更换操作。根据组件上的箭头向两侧滑动，即可简单地完成拆卸操作。

焦点型接头
快速消除静电焦点型接头

利用脉冲AC方式的焦点型静电消除器^※1来实现0.3秒以下快速消除静电

由于采用脉冲AC方式，离子生成量多，能够释放出大量的离子，使其可以在短时间内完成除电操作。并且，作为ø15mm以下的焦点型静电消除器，实现0.3秒以下^※2(±1,000V→±100V)最快速消除静电。
※1：焦点直径ø15mm以下

可通过[无风]、[微风]来实现除电，不会吹走微小工件，即可消除静电。

电缆内部内置带挠性的空气配管，从而可自由安装接头。

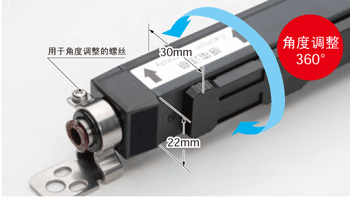

可调整空气供给口的角度

■ER-X001的高电压组件部分

控制器

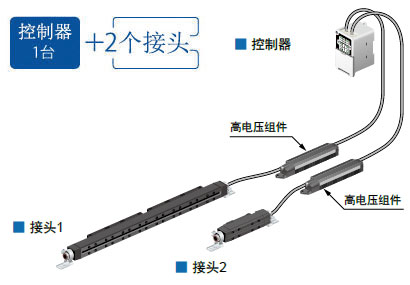

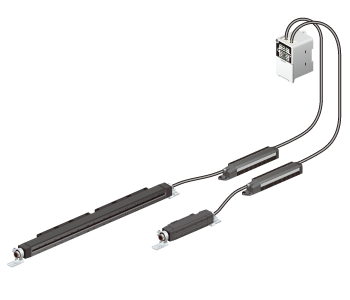

可连接2个接头，从而扩大除电区域，提高布局扩展性

・可与不同的接头种类进行组合
※新型控制器ER-xC02可同时连接焦点型和棒形接头
・在夹入工件的接头布局下，可进行除电
・可使2台接头同步，提高除电效率

备有带电功能

使纸、部件等带电，然后吸着搬运的便利功能。
(注1)：接头2通常不实行除电动作。
(注2)：ER-X001不能使用带电功能。(停止放电放。)

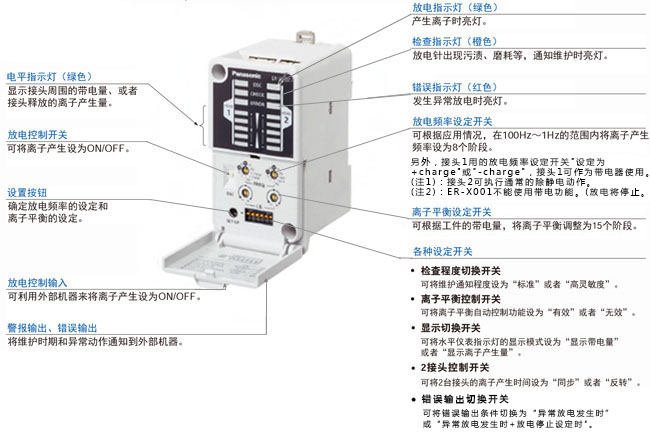

多合一型控制器，配备有各种功能，可实现最佳化的除电

用途

除电功能

TAB保护用薄膜进行剥离时的除电

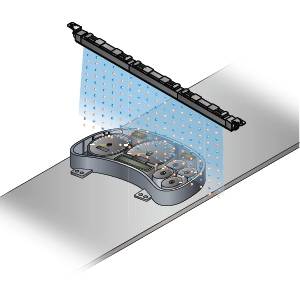

搬运树脂成形品时进行除电

搬运数码相机外壳时进行除电、除尘

金属板组装时除尘

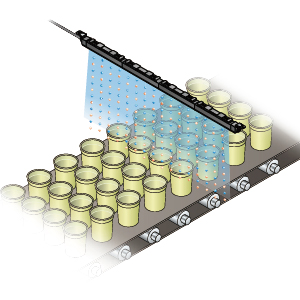

食品杯运送时的除尘

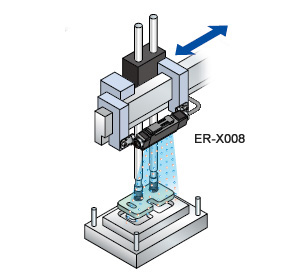

防止成型品附着到模具上

防止灰尘扩散

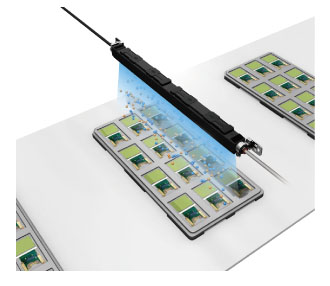

FPC的高速除电

浇铸时防止静电破坏

在包边机上实现高速除电

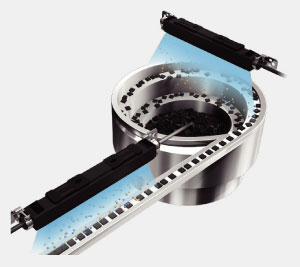

搬运微小部件的过程中实现无风除电

带电功能

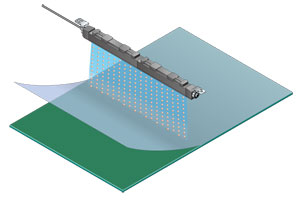

膜的张贴

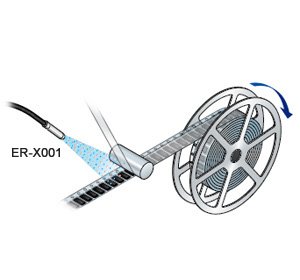

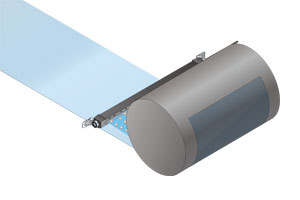

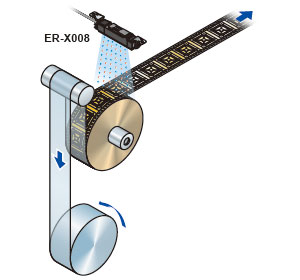

滚筒的缠绕

种类

接头

接头中不附带接头、连接线缆，请另行订购。

种类		除电时间 (±1,000V→ ±100V)	离子平衡	有效除电幅度	型号
焦点型		0.3秒以下 (注1)、 0.5秒以下 (注2)	±30V以下 (注2) (注3)	约50mm	ER-X001 (注4)
棒型		1秒以下 (注2)		约80mm	ER-X008 (注4)
	耐热・耐寒			约80mm	ER-X008HC (注5)
				约160mm	ER-X016 (注6)(注7)
	耐热・耐寒			约160mm	ER-X016HC (注5)
				约320mm	ER-X032 (注6)(注7)
	耐热・耐寒			约320mm	ER-X032HC (注5)
				约480mm	ER-X048 (注6)
	耐热・耐寒			约480mm	ER-X048HC (注5)
				约640mm	ER-X064 (注6)
	耐热・耐寒			约640mm	ER-X064HC (注5)

(注1)	除电距离50mm、产品中央、放电频率50Hz、空气60ℓ/min. （0.3MPa）条件下的代表示例。
(注2)	除电距离100mm(ER-X001は的除电距离为50mm)、产品中央、放电频率50Hz(耐热・耐寒型ER-X□HC的放电频率为30Hz)、无空气供给条件下的典型示例。
(注3)	离子平衡为正负的平均值。另外，规格值是在环境温度变化为±10℃的环境下，从开始放电经过30分钟后设定离子平衡，将离子平衡控制功能设为ON时使用的典型示例。
(注4)	在使用ER-X001和ER-X008的情况下，请务必使用升级后的新控制器ER-XC02（2014年4月以后生产的部分）。新旧控制器的区分方法，请参考"使用注意事项"。 >>使用注意事项
(注5)	耐热・耐寒型ER-X□HC的使用环境温度为：-60～+200℃。另外，请务必使用新控制器(2016年4月以后生产的部分)。新旧控制器的区分方法，请参考"使用注意事项"。 >>使用注意事项
(注6)	备有高电压电缆延长型(需要另售的专门控制器)。详细敬请垂询。
(注7)	备有硅材料放点针型。详细敬请垂询。

控制器

控制器中不附带电源线缆，请另行订购。

种类	形状	型号	接头连接台数	输出
标准型		ER-XC02	最大2台	PhotoMOS输出

接头连接电缆

接头中不附带接头、连接电缆，请另行订购。

型号	内容
ER-XCCJ2H	长度2m、本体重量：约80g	两侧带连接器的橡皮绝缘软电缆
ER-XCCJ5H	长度5m、本体重量：约190g
ER-XCCJ10H(注1)	长度10m、本体重量：约560g

(注1):	不能使用在耐热・耐寒型ER-X□HC中。

规格

接头

种类	焦点型	棒型
型号	ER-X001	ER-X008	ER-X016	ER-X032	ER-X048	ER-X064
符合的标准及认证	EMC指令、RoHS指令、NRTL认证
有效除电宽度	约50mm	约80mm	约160mm	约320mm	约480mm	约640mm
除电时间 (±1,000V→±100V)	0.3秒以下(注1)、 0.5秒以下(注2)	1秒以下(注2)
离子平衡	±30V以下(注2)(注3)
放电方式	脉冲AC方式
放电频率	50Hz/20Hz	50Hz/30Hz/20Hz /10Hz/5Hz/1Hz	100Hz/70Hz/50Hz/30Hz/20Hz/ 10Hz/5Hz/1Hz(注4)
放电输出电压	约±7,000V
臭氧产生量	0.01ppm以下(注2)
最大空气压力	0.5MPa
使用流体	空气(干燥的清洁空气)(注5)
使用海拔高度	2,000m以下(注6)
使用环境温度	0～+50℃(ER-X001为0～+40℃)(但应无凝露)、保存时:-10～+65℃
使用环境湿度	35～65%RH、保存时:35～85%RH
耐振动	耐久频率10～55Hz(ER-X001耐久频率为10～150Hz)　双振幅0.75mm(最大加速度50m/s²)　XYZ各方向2小时
耐冲击	耐久频率100m/s²(约10G)　XYZ各方向3回
外壳接地方式	浮动接地
材质	接头本体外壳:SUS、接头安装配件:SUS、放电针组件:PFA和钨	接头本体外壳:PPS和SUS、接头安装配件:SUS、放电针组件:PC、PPS和钨(注7)
高电压电缆长度	1.2m	0.5m	0.5m(注4)
重量	本体重量: 约370g	本体重量: 约330g	本体重量: 约410g	本体重量: 约530g	本体重量: 约650g	本体重量: 约780g
附件	接头安装配件(出厂时已安装)

种类	耐热・耐寒型
型号	ER-X008HC	ER-X016HC	ER-X032HC	ER-X048HC	ER-X064HC
符合的标准及认证	EMC指令、RoHS指令、NRTL认证
有效除电宽度	约80mm	约160mm	约320mm	约480mm	约640mm
除电时间 (±1,000V→±100V)	1秒以下(注2)
离子平衡	±30V以下(注2)(注3)
放电方式	脉冲AC方式
放电频率	30Hz(注8)
放电输出电压	约±7,000V
臭氧产生量	0.01ppm以下(注2)
最大空气压力	0.1MPa
使用流体	空气(干燥的清洁空气)(注5)
使用海拔高度	2,000m以下(注6)
使用环境温度	接头:-60～+200℃(但应无凝露)(注9)、保存时:-10～+65℃、高电压组件:0～+50℃(但应无凝露)、保存时:-10～+65℃
使用环境湿度	35～65%RH、保存时:35～85%RH
耐振动	耐久频率10～55Hz　双振幅0.75mm(最大加速度50m/s²)　XYZ各方向2小时
耐冲击	耐久频率100m/s²(约10G)　XYZ各方向3次
外壳接地方式	浮动接地
材质	接头本体外壳:PPS和SUS、接头安装配件:SUS、放电针组件:PPS和钨、高电压组件本体外壳:ABS
高电压电缆长度	耐热屏蔽电缆1.8m
重量	本体重量: 约420g	本体重量: 约490g	本体重量: 约620g	本体重量: 约760g	本体重量: 约900g
附件	ø6-4空气管用接头:1个、密封盖:1个、接头安装配件(出厂时已安装)

(注1):	除电距离50mm、产品中央、放电频率50Hz、空气60ℓ/min.(0.3MPa)条件下的代表示例。
(注2):	除电距离100mm(ER-X001为除电距离50mm)、产品中央、放电频率50Hz(耐热・耐寒型ER-X□HC放电频率30Hz)、无空气供给条件下的典型示例。
(注3):	离子平衡为正负的平均值。另外，规格值是在环境温度变化为±10℃的环境下，从开始放电经过30分钟后设定离子平衡，将离子平衡控制功能设为ON时使用的典型示例。
(注4):	也备有高电压电缆1m型/2m型。高电压电缆1m型/2m型的放电频率为50Hz/30Hz/20Hz/10Hz/5Hz/1Hz。详情情况，敬请垂询。
(注5):	干燥的清洁空气是指经过空气干燥器(结露温度为-20℃左右)、空气过滤器(网眼尺寸为0.01μm左右)处理的空气。
(注6):	请勿在加压至海拔0m的大气压以上的环境下使用或保存。
(注7):	也备有硅针型(ER-X□S、ER-XANS)。详情情况，敬请垂询。
(注8):	使用时请将放电频率设置为30Hz。请勿使用其他频率。
(注9):	高温下使用时，接头可能会发生变色，但对除电性能没有影响。

关于耐热・耐寒型ER-X□HC的使用环境温度和安装

为保护高电压组件，安装时请如下图所示空出500mm以上的常温区域。

(注1):耐热・耐寒型ER-X□HC不能使用接头连接电缆ER-XCCJ10H(长度10m)。

控制器

种类		控制器
型号		ER-XC02
符合的标准及认证		EMC指令、RoHS指令、NRTL认证
接头连接台数		最大2台
电源电压		24V DC±10％
消耗电流		连接1台接头时:450mA以下、连接2台接头时:800mA以下
指示灯		显示接头1、接头2的状态
	放电(DSC)	绿色LED(放电时亮灯)
	确认(CHECK)	橙色LED(检测到放电针的污渍、磨耗等时亮灯)
	错误(ERROR)	红色LED(检测到异常放电时亮灯)
	电平指示仪	绿色LED(5个阶段。根据带电量或者离子产生量亮灯，利用开关进行切换)
输出 [报警(ALARM) 错误(ERROR) 公共端(COM)]		PhotoMOS输出 • 最大负载电流:100mA • 外加电压:30V DC以下(输出－输出公共端之间) • 剩余电压:1.5V以下(负载电流100mA下)
	输出动作	报警(ALARM):检测到放电针的污渍、磨耗时置ON、正常时置OFF 错误(ERROR):检测到异常放电时置OFF、正常时置ON
	短路保护	配备(自动复位式)
放电控制输入 (DSC OFF)		允许放电:开放、停止放电:24V或者0V短路时
污损度		2
过电压种类		I
使用标高		2,000m以下(注1)
使用环境温度		0～＋50℃(但应无结露)、保存时:－10～＋65℃
使用环境湿度		35～65%RH、保存时:35～85%RH
耐电压		AC1,000V 1分钟　整个充电部 ·外壳之间 AC500V 1分钟充电部·F.G.间
绝缘电阻		DC250V兆欧下20MΩ以上　整个充电部 ·外壳之间
耐振动		耐久频率10～150Hz　双振幅0.75mm(最大加速度50m/s²)　XYZ各方向2小时
耐冲击		耐久频率100m/s²(约10G)　XYZ各方向3次
外壳接地方式		浮动接地
材质		外壳:ABS
重量		本体重量:约130g
附属品		电源·输入/输出连接用连接器:1套(机壳5557-10R、端子5556TL［日本MOLEX(株)生产］) 接地线(约3.7m):1根

(注1):	在加压了标高0m的大气压以上的环境中不能使用或者保存。

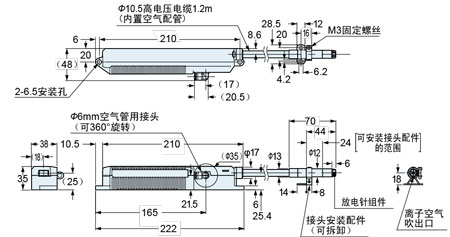

尺寸图

单位mm

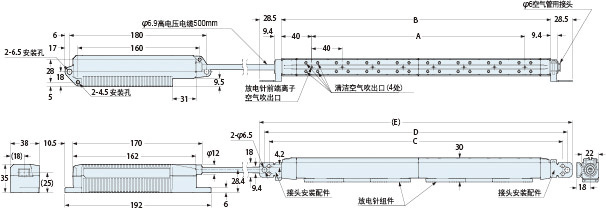

ER-X008/X016/X032/X048/X064

接头

型号	A	B	C	D	(E)
ER-X008	40	106	138	150	163
ER-X016	120	194	226	238	251
ER-X032	280	354	386	398	411
ER-X048	440	514	546	558	571
ER-X064	600	674	706	718	731

接头安装配件部详情

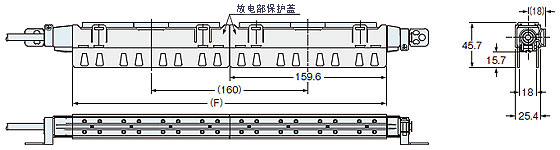

放电部保护盖ER-XACVR安装图

型号	(F)
ER-X016	159.6
ER-X032	319.6
ER-X048	479.6
ER-X064	639.6

(注1):	ER-X008以及耐热、耐寒型ER-X□HC中不能使用放电部保护盖ER-XACVR。

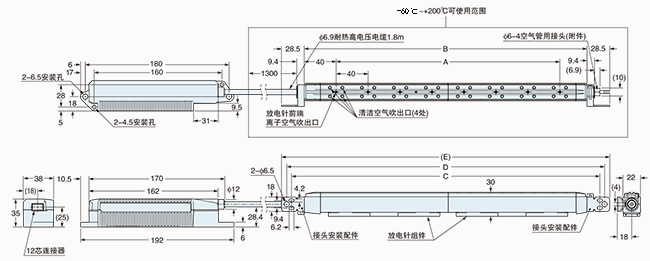

ER-X008HC/X016HC/X032HC/X048HC/X064HC

接头

接头安装配件部详情

型式名	A	B	C	D	(E)
ER-X008HC	40	106	138	150	163
ER-X016HC	120	194	226	238	251
ER-X032HC	280	354	386	398	411
ER-X048HC	440	514	546	558	571
ER-X064HC	600	674	706	718	731

ER-X001

接头

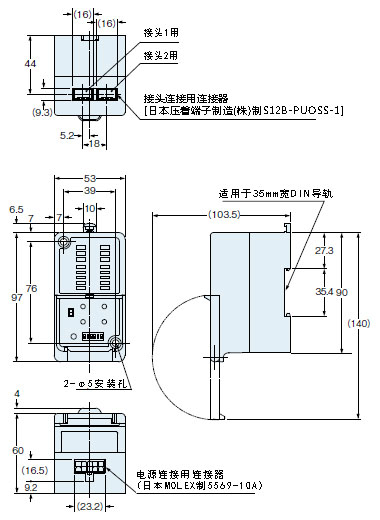

ER-XC02

控制器

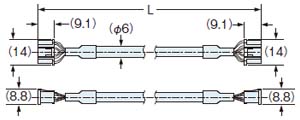

ER-XCCJ□H

连接接头的电缆

・长度L

型号	长度L
ER-XCCJ2H	2,000
ER-XCCJ5H	5,000
ER-XCCJ10H	10,000

ER-XCC□

电源电缆(另售)

・长度L

型号	长度L
ER-XCC2	2,000
ER-XCC5	5,000

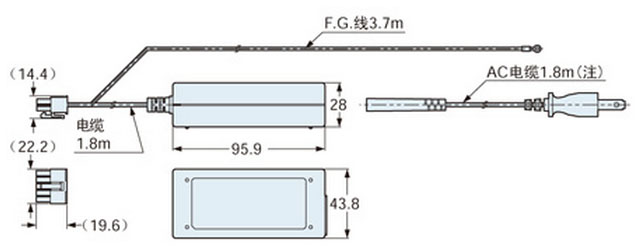

ER-XAPS

AC适配器(另售)

※2021年5月以后生产的产品外形发生变更。

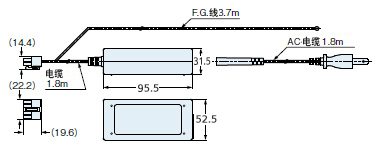

旧品(2021年4月以前生产的产品)的形状

可选件

品名	型号	内容
电源电缆	ER-XCC2	长度2m、本体重量：约80g	0.15mm² 芯带连接器的橡皮绝缘软电缆电缆外径：Ф5.3mm
电源电缆	ER-XCC5	长度5m、本体重量：约190g	0.15mm² 芯带连接器的橡皮绝缘软电缆电缆外径：Ф5.3mm
AC适配器	ER-XAPS (注4)(注5)	IN：100～240V AC、50/60Hz OUT：24V DC、1.5A 使用环境温度：0～＋40℃ 连接器－AC适配器之间的电缆长度：1.8m F.G.线长：3.7m AC电缆：1本、长度1.8m、额定值125V AC(注1) 配线连接器用端子：6个
放电针组件	ER-XANT	带更换用钨针的组件：1个
	ER-XANT1	带更换用钨针的组件：1个 ER-X001专用
	ER-XANT2	带更换用钨针的组件：1个 ER-X008专用(注2)
	ER-XANTHC	带更换用钨针的组件：1个 ER-X016HC/X032HC/X048HC/X064HC用
	ER-XANT2HC	带更换用钨针的组件：1个 ER-X008HC专用
放电部保护盖	ER-XACVR	ER-X016/X032/X048/X064用。(注2) 在接头ER-X□上安装可防止放电针带来的触点感。2枚1套。(注3) 材质：树脂、重量：约20g(1套) ※ 接头ER-X□的除电性能不会因安装了放电部保护盖而受到影响。

(注1)	AC电缆的额定值是125V AC。如果使用的电压超过125V，请另行准备合适的电缆。
(注2)	不能在耐热・耐寒型ER-X□HC中使用。
(注3)	必要套数根据接头的机种而有差异。

接头型号	ER-X016	ER-X032	ER-X048	ER-X064
必要套数 (2枚1套)	1套	2套	3套	4套

(注4)：	2021年5月以后生产的产品符合美国能源认证(DOE) CEC LEVEL VI 外部电源认证。
(注5)：	2021年5月以后生产的产品，不符合韩国KC认证，请勿出口至韩国。

电源电缆

ER-XCC□

AC适配器

ER-XAPS

放电针组件

ER-XANT

ER-XANTHC

ER-XANT1

ER-XANT2

ER-XANT2HC

放电部保护盖

ER-XACVR

回路・连接

新控制器 (2014年4月以后生产的部分)

注意:	2014年4月生产的产品～2016年3月生产的产品在耐热、耐寒型接头ER-X008HC中不能使用。请点击新旧控制器的识别方法/与接头的组合参考。

连接器端子排列图

机壳:	5569-10A [日本Molex生产]

端子No.	端子名称	导线颜色
1	0V	蓝色
2	COM(-)	-
3	放电控制输入	粉色
4	COM(OUT)	紫色
5	F.G.端子	绿色/黄色
6	24V	褐色
7	COM(+)	-
8	COM(IN)	白
9	报警输出	橙色
10	错误输出	黒色

(注1):	导线颜色为选件(另售)的电源电缆颜色。

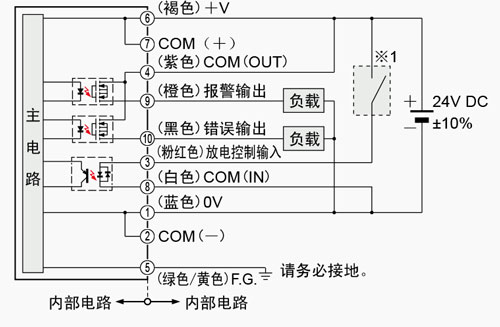

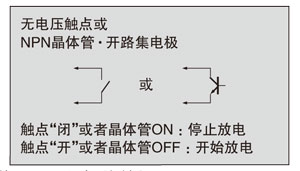

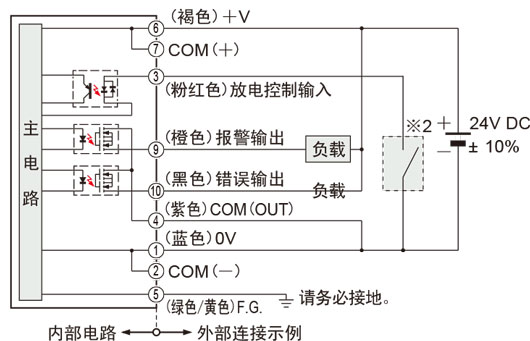

将输出连接到负公共端

※1

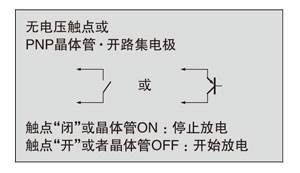

将输出连接到正公共端

※2

(注1)	请务必对F.G.端子进行接地处理。未充分接地的情况下，可能会引起触电。另外，ER-X001与控制器的F.G.端子是共通的。
(注2)	停止放电的情况下，请使放电控制输入在20ms以上保持ON。开始放电的情况下，请将放电控制输入置OFF(开放)。20ms后开始放电。

旧控制器 (2014年3月以前生产的部分)

注意:	2014年4月生产的产品～2016年3月生产的产品在耐热、耐寒型接头ER-X001、ER-X008HC中不能使用。请点击新旧控制器的识别方法/与接头的组合参考。

连接器端子排列图

机壳:	5569-10A [日本MOLEX(株)生产]

端子No.	端子名称	导线颜色
1	0V	蓝色
2	COM(-)	-
3	放电控制输入	粉色
4	COM(OUT)	紫色
5	F.G.端子	绿色/黄色
6	24V	褐色
7	COM(+)	-
8	-	白色
9	报警输出	橙色
10	错误输出	黑色

(注1):	导线颜色为选件(另售)电源电缆的颜色。

将输出连接到负公共端

※1

将输出连接到正公共端

※2

(注1)	请务必对F.G.端子进行接地处理。未充分接地的情况下，可能会引起触电。
(注2)	停止放电的情况下，请使放电控制输入在20ms以上保持ON。开始放电的情况下，请将放电控制输入置OFF(开放)。20ms后开始放电。

使用注意事项

请勿将本产品作为保障人身安全的装置使用。
欲用于保障人身安全时，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。
本产品会产生高电压。
请勿在有可燃物或易燃物等危险物品的环境周围使用本产品。
为防止触电、进行正确的电荷卸载，请务必对控制器的框架式接地（F.G）端子进行接地处理。
请勿将手接近放电针，否则可能造成电击。
由于放电针是尖的，处理放电针时务必小心，否则可能导致受伤。
接头与高电压组件间的高压电缆的最小弯曲半径为R30mm。在弯曲半径R30mm以下使用或在活动部位使用时，可能会导致高压电缆的破损或引发火灾。
如不及时清洁，将无法充分发挥本产品的电荷卸载能力，还会引起事故或故障。请每周定时进行清洁。
如果在密闭室内使用本产品，本产品排放的臭氧可能是有害的。因此请确保室内通风。
请勿将离子空气直接吹向脸部。否则臭氧可能损伤口鼻、咽喉等部位。
高温下使用时，请避免徒手直接接触本产品。否则可能导致烫伤或受伤。此外，刚刚在高温环境下使用后，本产品温度非常高。因维修保养等需接触本产品时，请对其进行充分冷却。

NRTL(美国国家认可实验室：National Recognized Testing Laboratories)认证指的是获得了经美国职业安全与健康管理局(OSHA)审批的民间第三方认证机构(TÜV SÜD America)进行的，基于美国国家标准学会的标准(ANSI/UL)或加拿大国家标准(CAN/CSA)的安全认证。。
作为符合CSA标准及UL标准的产品使用时，请使用CLASS2对应的CSA/UL认证电源、或者使用作为CAN/CSA-C22.2 No.60950-1/UL 60950-1中规定的Limited Power Source而广受好评的CSA/UL认证电源。
本产品是为在工业环境中使用而开发和制造的。
请勿将本产品用于电荷卸载以外的目的。
请勿超过额定规格范围使用本产品，否则可能造成故障或事故。此外产品使用寿命也可能会因此缩短。
本产品是精密仪器。请避免掉落等对其冲击，否则可能造成故障或事故。
切勿对本产品进行分解、擅自维修或改造，否则可能造成故障或事故。
请勿将本产品扔进火里，否则可能有爆炸或产生有毒气体的危险。
请避免与高压线和动力线并行配线，或使用同一配线管。否则会因电磁感应而导致误动作。
请确认电源的波动，以免电源输入超过额定范围。
使用开关调节器时，请务必将框架式接地端子接地。
在进行接头的连接／拆卸、配线、点检作业前，请务必切断电源。否则会导致触电或引发故障。
配线后接通电源之前，请检查确认电路连接是否正确。错误配线会导致事故或故障。
请勿使用破损（龟裂、开裂）的电缆。否则可能造成故障或事故。
请勿在蒸气、灰尘等较多的场所或水、油、焊接飞溅物直接接触的环境下使用本产品。
请避免让工具等坚硬的物体触碰到放电针。否则，放电针会破损，从而导致无法充分发挥电荷卸载能力，还会引起事故或故障。
安装时请切实固定产品本体。固定不牢或持续施加振动和冲击，会引起事故或故障。
请选择导体面积在0.15mm2以上总长在30m以内的电源电缆。为避免干扰，请尽量缩短配线。
废弃本产品时，请按工业废弃物进行恰当处理。
放电开始后至电荷卸载性能稳定大约要30分钟。请在30分钟以后进行离子平衡的调整。
请正确组合使用接头、放电针组件以及控制器。

新旧控制器的识别方法/与接头的组合

组合使用				新型控制器 (注1)		旧型控制器 (注1)
				2016年4月以后生产部分	2014年4月生产部分～ 2016年3月生产部分	2014年3月以前生产部分


接头	定点型		ER-X001	可以	可以	不可使用
	棒型		ER-X008	可以	可以	不可使用
			ER-X016			可以
			ER-X032
			ER-X048
			ER-X064
		耐热・耐寒	ER-X008HC	可	不可使用	不可使用
			ER-X016HC		可以
			ER-X032HC
			ER-X048HC
			ER-X064HC

(注1):	新旧控制器的电源连接器针脚排列不同。详情请参阅与输入输出电路连接。

安装

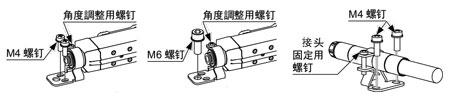

安装接头

使用2个M4螺丝或者1个M6螺丝，将接头安装到装置的机箱中。如果振动较多，请采取弹簧垫圈等的防松措施。
拧松用于角度调整的螺丝，然后调整接头的角度并加以固定。锁紧扭矩请保持在0.5N·m以下。
接头ER-X001安装支架的位置是在从接头前端20mm以上的地方。接头固定用螺钉的紧固扭矩不要超过0.5N·m。
设置接头后，为了进行适当地除电，请按照《安装说明书》的步骤进行控制器的设定。

(注1):	请务必对安装接头的装置机体进行接地处理。
(注2):	接头与除电对象物之间的距离请保持在30mm以上。除电对象物的带电量达到30kV以上时，请使安装距离保持在50mm以上。

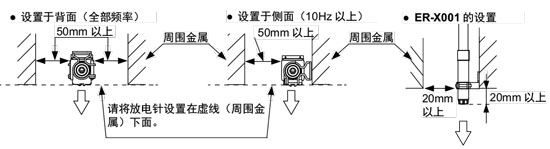

(注3):	接头周围以及接头与除电对象物之间如存在金属，则离子会被吸收，无法适当地进行除电。安装接头时，请参照以下安装条件。
(注4):	侧面安装的情况下，请使放电频率保持在10Hz以上。

(注5):	并排安装2个以上的接头时，请设为相同的频率，并按照以下方法设置间隔。如使用不同的频率，则相对安装、平行安装时均请保留400mm以上的间隔。

安装高电压组件

使用2个M4螺钉或者2个M6螺钉进行固定。此时的拧紧力矩如下所示。
•使用M4螺钉时：1.2N･m
• 使用M6螺钉时：2.5N･m

(注1):	请勿在高电压组件上放置物品。
(注2):	使用多个接头时，安装时请与高电压组件之间保持10mm以上的距离。
(注3):	使用M6螺钉固定高电压组件的情况下，请在连接接头电缆之前实施。
(注4):	请将ER-X001高电压组件用M6螺钉固定。

安装控制器

可将控制器安装到35mm宽DIN导轨上，或使用M4螺丝进行安装。

〈安装到DIN导轨上时〉

按下锁定解除盖后，即可从DIN导轨上拆下本产品。

〈使用M4螺丝安装时〉

锁紧扭矩应保持在1.2N·m以下。

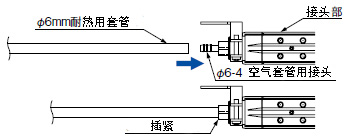

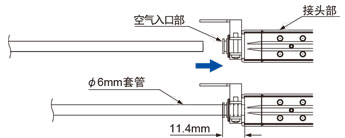

配管

本产品通过供给空气，可减少放电针上的污渍，并提高除电效率。

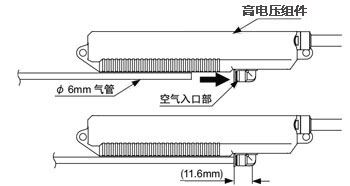

关于安装在本产品空气入口部的套管，请使用外径为6mm的套管。
请向本产品供给干燥的清洁空气(不含水、油或灰尘等)。
因空气配管长度，以及空压部件(针阀、speakon接头、小型过滤器等)的追加等，会出现压力下降的情况，请注意避免发生电离装置供压不足的现象。另外，请选择与供给空气流量相符的空压部件。

<ER-X008/X016/X032/X048/X064>
接头部中的配管

<ER-X008HC/X016HC/X032HC/X048HC/X064HC>
接头部中的配管

<ER-X001>
高电压组件中的配管

(注1):	将套管插入本产品的接头时，请务必将套管插入到底部，并确认是否插紧。如未将套管插入到底部，则会造成漏气。
