ER-F 风扇型静电消除器

配备新功能、升级换代！

CE 已取得。

特点

●作为风扇直径120mm的静电消除器，小型尺寸。可节省工作台的占用面积，提高效率。
●只有790g重，管子和架子方便地和市场里卖的金属零件进行组装。

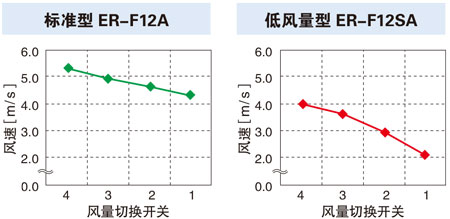

※图表为距离送风正面300mm、安装直线送风百叶、未安装滤网时的代表示例。

备用低风量型产品，在小部件和薄膜等作业工序中消除静电时，风速约降到一半。

※图表为距离送风口正面300mm、安装直线送风百叶、未安装滤网时的代表示例。

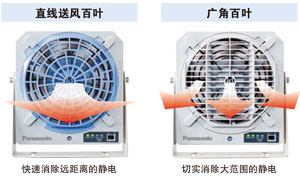

●对于“长距离的除电”“大范围的除电”这两种不同的目的，只需要更换百叶即可对应。
●静电消除器本体附带这2种类型的百叶。

●百叶上带有放电针组件，因此无需移动本体，即可简单地对针进行清扫、更换。
●采用令人放心的安全设计，拆下百叶时，高电压电路和风扇即停止。

●新配备放电针污垢检测功能。

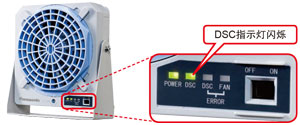

●放电针污垢引起放电变弱时，DSC指示灯闪烁发出通知。

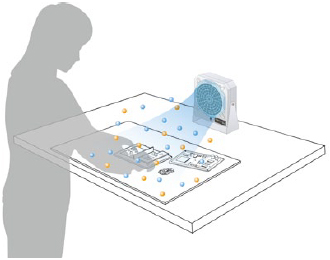

单元生产时的带电防止

种类	形状	静电消除时间 (±1,000V→±100V)	离子平衡	型号
标准型		约1秒(注1)	±10V以下(注2)	ER-F12A
低风量型		约1.5秒(注1)	±10V以下(注2)	ER-F12SA

(注1)：	距离送风口正面200mm、风量最大、安装直线送风百叶、未安装滤网时的代表示例。
(注2)：	距离送风口正面300mm、风量最大、安装直线送风百叶、未安装滤网时的代表示例。

※ 推荐替代品不保证与生产终止品的规格相同。使用时，请确认产品目录等资料中的详细规格。

种类	标准型	低风量型
型号	ER-F12A	ER-F12SA
符合CE标志的指令	EMC指令、RoHS指令
静电消除时间	约1秒(注2)	约1.5秒(注2)
离子平衡	±10V以下(注3)
电源电压	24VDC　±10%
消耗电流	700mA以下	400mA以下
放电方式	高频率AC方式
放电输出电压	±约2kV
最大风速	5.3m/s(注3)	4.0m/s(注3)
最大风量	3.68m³/min(注2)	2.50m³/min(注2)

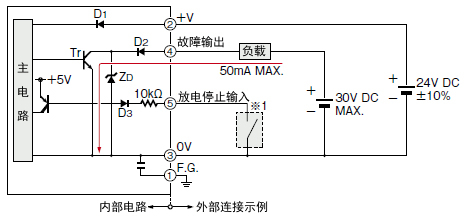

主要功能	故障输出、放电停止输入
指示灯	放电故障(红色)、风扇故障(红色)、电源(绿色)、放电(绿色)
臭氧产生量	0.04ppm以下(注2)
使用环境温度	0〜+50℃(注意不可结露)/存储时-10〜+65℃
使用环境湿度	35〜65% RH(注意不可结露)/存储时35〜65% RH
接地方式	C(电容器)接地
材质	外壳：ABS、百叶：ABS、放电针组件：PBT、放电针：钨、支架：SPHC
重量	本体重量：约790g
附件	直线送风百叶：1个(注4)、广角百叶：1个、注意铭牌：1套、防振橡胶：1块

(注1):	指定时的测量条件为使用环境温度=+20℃。
(注2):	距离送风正面200mm、风量最大、安装直线送风百叶、未安装滤网时的代表示例
(注3):	距离送风正面300mm、风量最大、安装直线送风百叶、未安装滤网时的代表示例。
(注4):	出厂时，在直线送风百叶上已安装放电针组件。

种类	标准型	低风量型
型号	ER-F12	ER-F12S
静电消除时间	约1秒(注2)	约1.5秒(注2)
离子平衡	±10V以下(注3)
电源电压	24VDC　±10%
消耗电流	700mA以下	400mA以下
放电方式	高频AC方式
放电输出电压	约2,000V
最大风速	5.3m/s(注3)	4.0m/s(注3)
最大风量	3.68m³/min(注2)	2.50m³/min(注2)
主要功能	故障输出、放电停止输入
指示灯	放电故障(红色)、风扇故障(红色)、电源(绿色)、放电(绿色)
臭氧产生量	0.04ppm以下(注2)
使用环境温度	0〜+50℃(注意不可结露)/存储时-10〜+65℃
使用环境湿度	35〜65% RH(注意不可结露)/存储时35〜65% RH
材质	外壳：ABS、百叶：ABS、放电针组件：PBT、放电针：钨、支架：SPHC
重量	本体重量：约790g
附件	直线送风百叶：1个(注4)、广角百叶：1个、注意铭牌：1套、防振橡胶：1块

(注1):	指定时的测量条件为使用环境温度=+20℃です。
(注2):	距离送风正面200mm、风量最大、安装直线送风百叶、未安装滤网时的代表示例
(注3):	距离送风正面300mm、风量最大、安装直线送风百叶、未安装滤网时的代表示例。
(注4):	出厂时，在直线送风百叶上已安装放电针组件。

静电消除器主体

静电消除器主体

种类	型号	内容
AC适配器	ER-FAPS-C	IN：100～240V AC、50/60Hz OUT：24V DC、2A 连接器至AC适配器间的电缆长度：1.8m
放电针组件	ER-F12ANT	带钨针组件(1个)
空气滤网	ER-F12FX5	风扇吸气部用空气滤网(5个/套)
