KW2G 电力监控表

【终止型号】

详情请确认生产终止(预定)订货产品号一览。

【终止型号】

详情请确认生产终止(预定)订货产品号一览。

【终止型号】

详情请确认生产终止(预定)订货产品号一览。

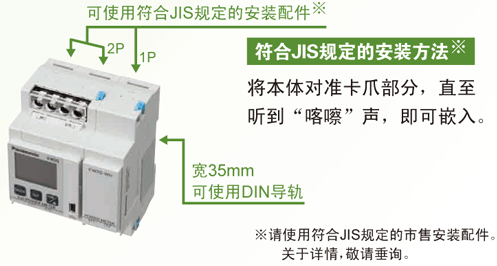

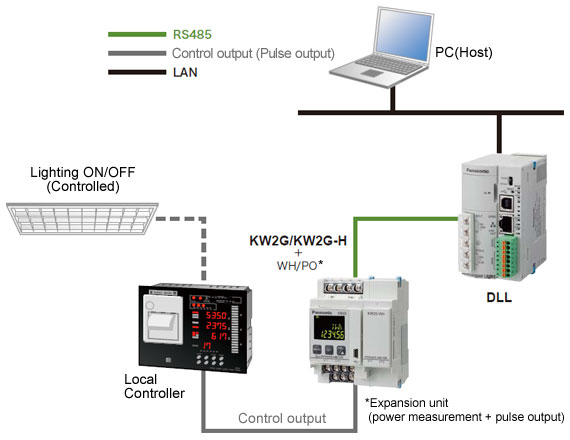

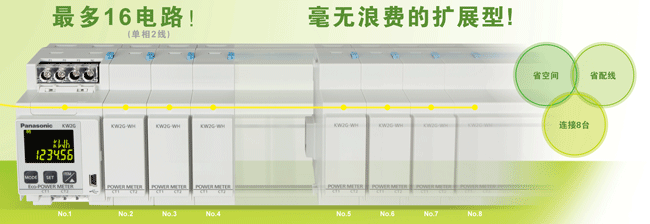

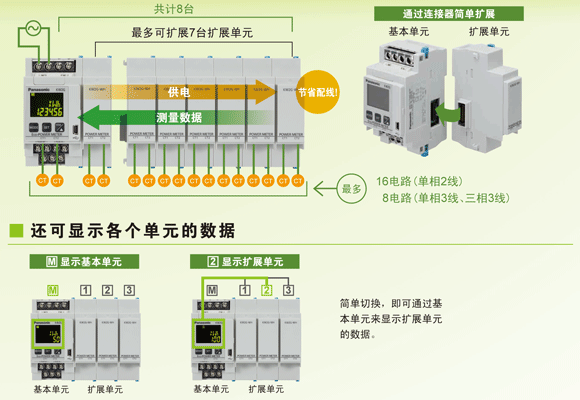

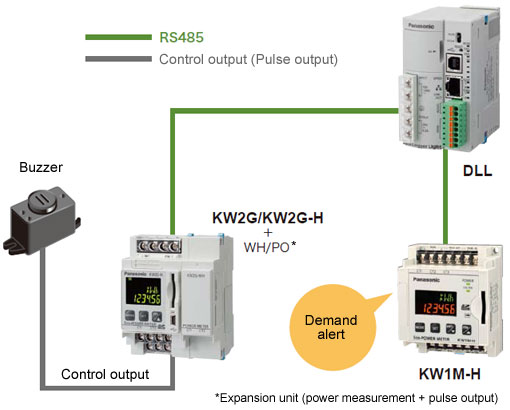

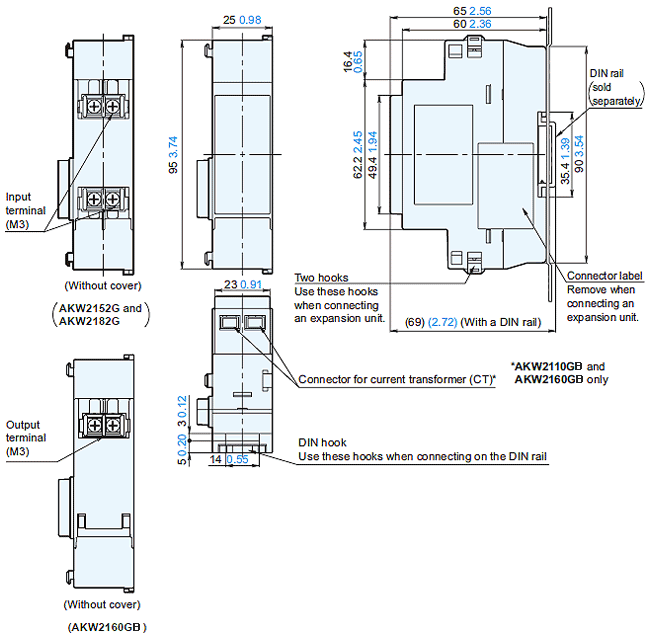

• 1.尺寸图(KW2G)
• 2.尺寸图(专用电流传感器CT)
• 3.端子配列・接线图(KW2G)
• 4.2016年生产终止品
• KW2G
• 专用电流传感器CT

※2016年生产终止品的端子排列、接线图与推荐替代品的端子排列、接线图相同。

(基本单元)AKW2010GB

(扩展单元)AKW2110GB/AKW2160GB/AKW2152G/AKW2182G

（专用电流传感器CT　分割型　5A/50A 用）AKW4801B

（专用电流传感器CT　分割型　100A 用）AKW4802B

（专用电流传感器CT　分割型　250A 用）AKW4803B

（专用电流传感器CT　分割型　400A 用）AKW4804B

（专用电流传感器CT　分割型　600A 用）AKW4808B

电力监控表使用注意事项(共通)

※请务必确认各商品规格书上的使用注意事项。

PDF data

请避免在产生引火性气体、腐蚀性气体的场所以及尘埃较多的场所、会沾到油的场所、振动和冲击较剧烈的场所中使用。

主体外壳虽然使用阻燃性树脂，但是请勿安装在易燃物一侧。另外，请避免直接放置在易燃物的上方。

由于主体盖采用聚碳酸酯树脂制成，因此请避免在会附着到甲醇、挥发油、稀释剂等有机溶剂和氨、苛性钠等强碱性物质及其环境中进行使用。

本公司的产品是以使用本公司专用选件产品为前提的。与其他公司的选件产品进行组合时不具备兼容性，敬请注意。

请勿使用逆变器的二次边回路。否则会引起主体的发热或故障。

关于测量

高次谐波、或者波形失真的情况下，可能是由于无法正确地进行测量，因此请在采用前通过实际机器进行确认。

有关电涌

• 如果重叠的电源电涌超过下表所示的值时，可能会破坏内部电路，因此请使用吸收浪涌的元件。

标准电涌波形 通过±(1.2X50)μs的单极性全波电压，将上表所示的值作为耐电涌电压。 电涌波形〔±(1.2×50)μs的单极全波电压〕

• 对于外部干扰，以下表所示的值为干扰电压，但是超过该值时，会导致误动作和内部电路的破坏，因此敬请注意。

关于自诊断功能

有关电源故障存储

电力监控表会将切断电源(停电保证)之前的累计用电量、电费、各种设定存储到EEP-ROM中。为此，请尽量避免在电源频繁发生ON/OFF的环境中使用。否则，EEPROM的寿命会缩短。

使用AKW1000时

使用AKW1131（B）时

其他

电力监控表的目的在于节能，用于进行自主管理，不能将其用作收费目的。另外，由于电力监控表并不是特定测量仪器，并不符合制定测量法的指定机关所实施的鉴定，因此不能用于功率量的证明。

关于接线

请务必确认各商品尺寸图页面上有关接线的信息。
以下是共通注意事项。

为了确保安全、主体的保护以及保养，请在测量电压输入部、操作电源部上设置断路器(3～15A)等。对于低压回路，不需要对VT(测量用变压器)、CT(电流传感器)2次侧接地。

电流互感器(CT)的安装

• 电力监控表本体的CT连接部位是连接式时，请直接连接。
• 电力监控表本体的CT连接部位是、螺钉端子式(KW4M、KW8M)时，请参考下图，切断本体的连接用连接器，加工后使用。

<加工图>

• 测量单相2线式的情况下，需要1个CT。测量单相3线式、三相3线式的情况下，需要2个CT。测量三相4线式的情况下，需要3个CT。每台的电力监控表所使用的全部CT额定容量均须相同。
• 请事先确认负载电线的粗细比CT的贯穿孔径要小。
• 请不要在盘内的主要导线（母线）等导体露出的地方进行CT连接。容易造成触电的危险。
• 连接CT时，请务必先将CT的2次边连接到电力监控表的主体上，然后将CT的1次边接线到负载电线上。连接顺序有误时，就会造成触电危险和CT发生故障。
• CT上有极性。请根据CT上所记载的方向(K→L)从电源端朝负载端进行安装。方向错误时，将无法正确地进行测量。
• 关闭CT时，请确认分割面是否存在垃圾和异物。关闭再确认分割面间是否紧密接合。如果分割面存在缝隙，则会产生测量的误差。(仅分割型)
• 高次谐波、或者波形失真的情况下，可能是由于无法正确地进行测量，因此请在采用前通过实际机器进行确认。
• 测量电压输入端子、操作电源端子的配线(强电)布线时请尽可能离开CT单体和CT电缆。(受磁场和噪音的影响，测量规格精度有可能受到影响。)

在延长电流互感器(CT)的情况下

• 各种专用电流传感器中同期发售的中继电缆的长度大约1m。(BT37066除外)
• 延长CT的电缆的时候，在完全没有噪音的环境下，AWG#22以上的电缆大约能够延长10m。请尽量使用线径较粗的电缆。
  ※在要延长电缆的情况下，使用前请通过现场实际设备进行确认。

与已有的通用CT(2次侧电流5A CT)组合起来进行测量时的连接步骤

(1)在CT类型设置模式(CT-T)下选择5A。

(2)在CT一次侧电流设置模式(CT-1)中设置所要测量的市售二次侧5A CT的一次侧电流。
〈例〉所要测量的市售CT 为400A/5A 的情况下、设置为"400"。

(3)将主体上所连接的5A用专用CT (AKW4801B、AKW4801C) 连接到市售CT的二次侧。
CT的方向(K→L)应与市售CT的方向(K→L)保持一致。

※	和2次侧电流5A CT组合起来进行测量时，2次侧电流5A CT和专用CT的距离请设置距离1m以上的间距。 如果距离太近时，由于双的磁场的干扰，会影响准确测量。

关于输入的连接

有触点输入

无触点输入(晶体管输入)

输入接线

(注意)
由于AC电源输入部和脉冲输入部为非绝缘，因此连接各种信号输入时，为了防止短路，传感器等输入机器如图A所示请使用1次、2次绝缘的变压器，且2次边未进行接地的电源。2次边接地的状态下，或者使用单线圈变压器的情况下，如图B所示进入短路状态，会破坏产品的内部电路，因此敬请注意。

关于输出的连接

由于本产品的晶体管输出通过光耦与内部电路进行绝缘，因此可使用NPN输出、PNP(等值)输出中的任意一种。

关于压接端子

请务必确认各商品尺寸图页面上有关压接端子的信息。

关于低电压指令

在符合EN61010-1/IEC61010-1的用途中使用时，请在以下条件下使用。

• 1.主体的脉冲输出部仅确保基础绝缘。为了确保EN61010-1/IEC61010-1所要求的强化(双重)绝缘，请在负载侧基础绝缘的基础上，在通信系统侧确保强化(双重)绝缘。
• 2.请在电压输入部中将符合EN60947-1或者EN60947-3规格的断路器设置在随手可及的位置，并标明该断路器为切断机器的装置。
• 3.连接电流传感器(CT)的电线，请使用基础绝缘以上的电线。

使用环境

请在以下场所中使用主体。
