系列详情

KW9M 电力监控表

所属类型：	电力监控表
品牌：	松下
产地：	苏州
状态：	在产
特点：	电力监控・分项计量用电力监控表

1台设备兼顾节能和电力品质监控

标准型
AKW91110

高功能型
AKW92112

UL 、CE 、CSA 、Korean KC 、UKCA 已取得。
CE, UKCA : 低电压指令, EMC指令
UL, CSA : NRTL认证(Certified by TÜV Rheinland)

2017年2月
升级后更容易操作

标准型・高功能型通用

累计有效电力达到0.01Wh时开始计量。可以在收集很短的周期内的数据时，变更后产品可以监测到现在的1Wh单位监测不到的变化，实现了对更细微变化的监控。
※仅支持RS485通信的读出。画面显示上不会显示0.01Wh的单位。
在RS485通信的通信速度（波特率）里追加了115,200bps、57,600bps，可以更快速的收集数据。

特点

共通

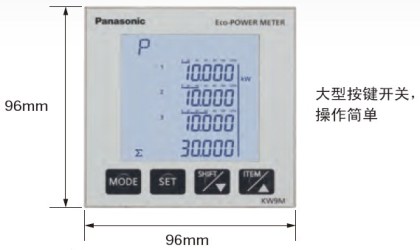

美观的LCD背光灯，大画面，统一显示各相、总电力。
即使是1mA起的小电流，也可显示。
电源相同，单相2线的情况下，最多可同时测量3电路。
可连接DLL^※记录数据，并实现可视化。
可直接连接已安装的通用大容量CT(二次边1A/5A型)，进行测量。
通过可视化软件，为能源管理提供支持。
简易需量功能。还对应国外需求!
谐波测量

高功能型

简易需量功能。还对应国外需求!
谐波测量
相间不平衡改善
如使用改进型，还可利用第四个CT测量N相。
配备I/O，对应各种输入输出
配备丰富的记录功能

美观的LCD背光灯，大画面，统一显示各相、总电力。

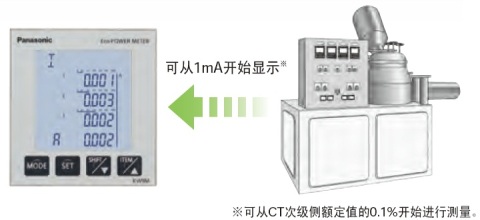

即使是1mA起的小电流，也可显示。

可监控待机功率，为节能做出贡献。

电源相同，单相2线的情况下，最多可同时测量3电路。

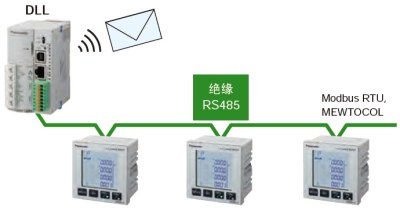

可连接DLL^※记录数据，并实现可视化。

另外，还可通过E-Mail将报警通报到手机等上。
※DLL是 Data Logger Light 的简称。

可直接连接已安装的通用大容量CT(二次边1A/5A型)，进行测量。

※不能使用电力监控表专用CT。请使用二次边1A/5A CT。

电力监控表的测量精度不包含CT误差。使用其他电力监控表系列进行测量时，需要使用2个CT，但是使用KW9M时，只需1个CT即可直接输入，而测量精度也高于其他电力监控表系列。

使用可视化软件，为能源管理提供支持。

通过对消费电力的分析帮助您提高设备利用效率。

关于KW Watcher软件的获取敬请联系各地营业分公司。

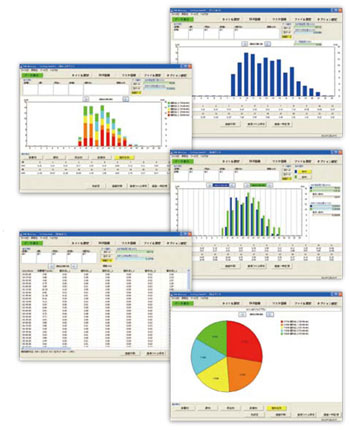

能源管理使DLL收集到的数据实现图表化的软件。
■ 设备累计用能柱状图、饼图
■ 时间段、各设备用能比较图
■ 数值显示功能
■ 图表自动更新功能
※使用KW Watcher时，不能同时将3相显示为图表(最多可显示2个比较图表。)

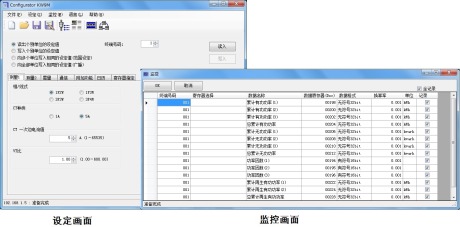

可以简易地在PC上设置动作设定软件Configurator KW9M

Configurator KW9M 请点此下载

■KW9M 电力监控表各种设定值的确认、变更

因为可以同时对多台KW9M电力监控表进行设定，节省了分别对每台进行设定的时间。
读取1台KW9M电力监控表设定值，可以对其余的KW9M电力监控表进行拷贝。
可以选择任意的寄存器号码设定KW9M电力监控表。

■KW9M 电力监控表测量值的监控、记录功能

实现任意测量项目的监控、记录。

简易需量功能。还对应海外需求!

当前需量或者预测需量达到已设定的需量目标值以上时，将会报警输出，通知客户，有助于削减电费。　
配备有国内需量、以IEC规格为准的两种需量功能，在国外也可使用。
※KW9M标准型是依据IEC规格只搭载了需量测量功能。

系统构成示例

※	请将简易需量用作参考值。因该功能所使用的时刻为电力监控表的设定时刻，因此可能会与电力公司管理的30分钟最大需求用电量(需量电度表)所显示的时刻有所不同。
※	还对应CT输入(电力测量)。

谐波测量

各种变频设备、荧光灯照明等均容易产生谐波。
造成精密机器等发生误动作。

※KW9M标准型仅限搭载THD测量功能。

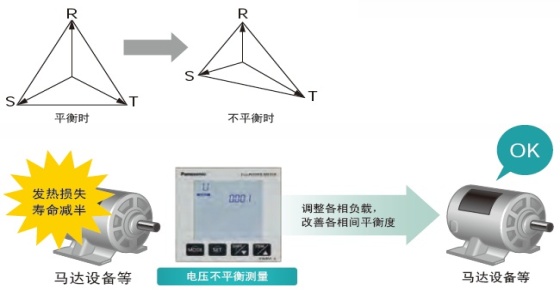

相间不平衡改善 [高功能型]

变压器采用V形连接或者存在加热器等不平衡时，易引起各相电压不平衡，造成马达等扭矩不足，发热并寿命缩短。

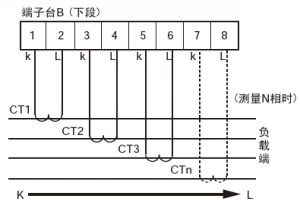

如使用改进型，还可利用第四个CT测量N相。[高功能型]

配备I/O，对应各种输入输出[高功能型]

脉冲输入2点
同时对电力量以外的数据(生产量、流量等)进行测量。
采用时钟校准的触发输入，可实现时间同步。

脉冲输出2点
采用PhotoMOS输出，还可连接对应NPN输入和PNP输入
的设备。

配备丰富的记录功能

[高功能型]

项目		记录数
测量值的月份最大值月份最小值 (带时间戳^※)	电力	12个月
	电流	12个月
	电压	12个月
	功率因数	12个月
	电源频率	12个月
	电流不平衡度	12个月
	电压不平衡度	12个月
最大需量 (有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流) (带发生时间的时间戳)		12个月、过去最大
电源品质^※ (带活动发生时刻、发生期间的时间戳)	瞬间停电	最多10个记录
	过压	最多10个记录
	欠压	最多10个记录
	过流	最多10个记录
	欠流	最多10个记录

※对于时间戳和电源品质，可利用通信读取值，并进行确认。无法通过画面显示进行确认。

[标准型]

项目	记录数
最大需量 (有功功率、无功功率、视在功率、反向有功功率、反向无功功率、电流)	过去最大(各1个记录)

种类

生产终止(预定)品

生产终止品
订货产品号/型号	终止日期	订货产品号/型号	产品名称	备注
订货产品号： AKW91110 型号： AKW91110	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号： AKW92112 型号： AKW92112	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

尺寸图

单位mm

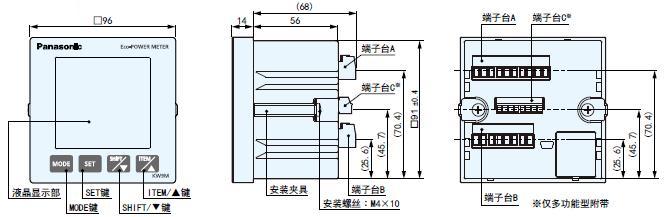

外形尺寸图

面板开槽尺寸图

并排安装时请注意确保足够的间隔。
参考间隔：上下左右 130mm(本体中心距离)

1)	请将安装金具从本体上卸下。
2)	把本体从面板前方插入方孔。
3)	将安装金具嵌入外壳左右的沟槽内,均匀拧紧螺钉，并确认是否有松动。 (锁紧扭矩:0.2-0.3N･m) 螺钉切勿拧得太紧，否则容易发生变形，敬请注意。・可安装面板的厚度:1-5mm

端子排列・接线图

关于端子接线

请参考端子排列•接线图，正确接线。
为安全起见，并保护设备，请务必在操作电源输入部连接熔断器或断路器。另外，测量电压输入端子中并未内置电源开关、断路器以及熔断器。请务必在本体附近另外设置这些装置。
在完成所有配线之前，请勿打开操作电源。
一次边通电时，CT二次边请勿开路。另外，CT的一次边通电时，请勿拆下端子台。否则会引起触电，造成CT故障。

使用后，请揭下标签，拆下电池，并按照所在地区的规定报废。

<端子台A/B规格>
螺丝尺寸: M2.5
锁紧扭矩: 0.4-0.5N･m
可连接电线(推荐压接端子):
单线0.13-4mm²(AWG26-12)
绞线0.2-4mm²(AWG24-12)
2线连接时(同一尺寸电线 2 根连接)
单线/双线2根ｘ 0.5-2.1mm²(AWG20-14)

<端子台C规格>
螺丝尺寸: M2.0
锁紧扭矩: 0.2-0.25N･m
可连接电线(推荐压接端子):
单线0.08-1.5mm²(AWG28-16)
双线0.2-1.5mm²(AWG24-16)
导线绝缘层的剥离长度: 7-8 mm

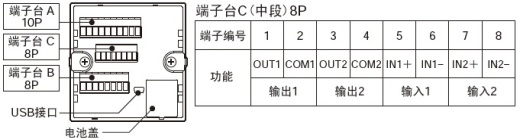

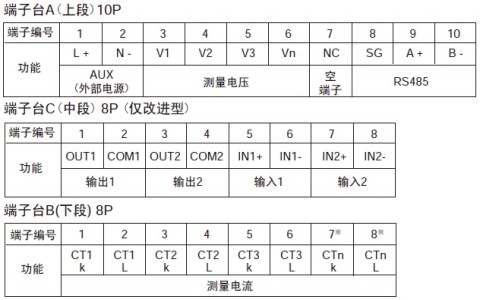

端子排列

※N相测量仅限高功能型

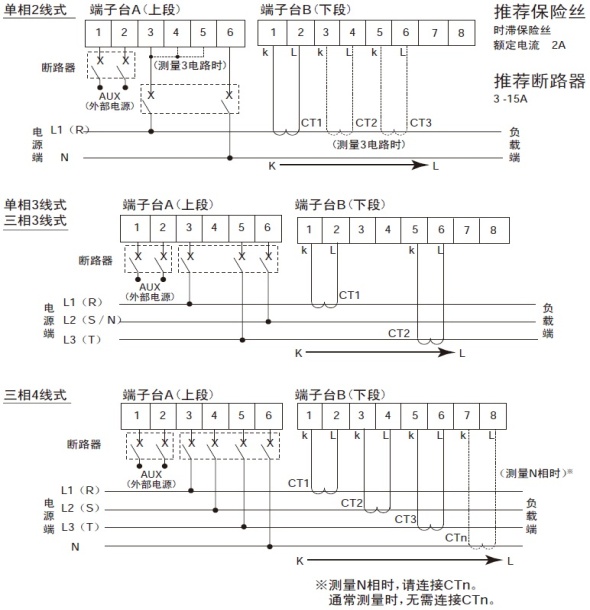

接线图

※测量N相时，请连接CTn。通常测量时，无需连接CTn。

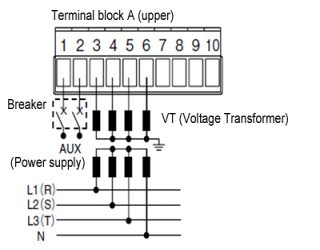

■对超过输入电压规格的负载进行测量时
对超过输入电压规格的负载进行测量时，需要使用测量仪器用变压器(VT)。
对于安装在电压输入部分的VT，请使用二次边电压达到110V的市售测量仪器用变压器。
如使用测量仪器用以外的变压器，则无法正确地进行测量。
在低压回路中，VT(测量仪器用变压器)、CT(电流互感器)的二次边无需实施接地。
