系列详情

KW1M 电力监控表

所属类型：	电力监控表
品牌：	松下
产地：	日本
状态：	在产
特点：	适用于组装在设备、盘内的小型薄形功率表

KW1M(标准型)

AKW1110B

AKW1111B
(400V AC型)

CE 、Korean KC 、UKCA 已取得。
CE, UKCA : EMC指令, 低电压指令

特点

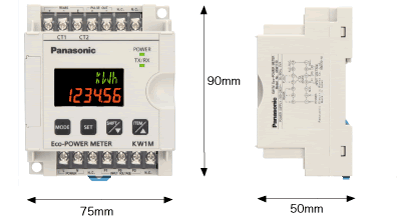

1.进深(厚度)50mm的小型・薄形形状

75mm×90mm×50mm　宽75mm和断路器3P模块尺寸一致。

2.最适合组装到机器内和控制柜内

「螺钉固定」、「DIN导轨」的两种安装方式。
以前没有安装孔是无法安装的，如今可以在即有机器上安装。
另外，可以安装在机器和分电盘・配电盘的限幅器部分，从外部就无法触及功率表。

3.可切换使用电能和使用电费的显示。

按下前面的ITEM按键，轻松转换显示。

4.可显示CO₂的换算值。

按下前面的ITEM按键可以轻松显示。

5.对应网络功能

1.根据RS485标准
2.MEWTOCOL・Modbus(RTU)^※ Protocol
※Modbus Protocol是Modicon Inc.开发的用于PLC的通信协议。

6.搭载通知功能

AKW1110B:超额使用功率・电流警报:功率和电流超额时发出警报通知。
AKW1111B:超额使用功率・电流・待机功率警报:功率和电流超额时发出的报警通知。

7.搭载计时器功能

可以测定负载的通电时间。

8.搭载端子盖确保操作时安全性

种类

生产终止预定品（2024年9月30日生产终止预定）

【终止型号】

电力监控表本体	: AKW111*B
分割型电流互感器(CT)	: AKW48**B

详情请确认生产终止(预定)订货产品号一览。

生产终止预定品（2023年9月29日生产终止预定）

【终止型号】

貫通型电流互感器(CT)	: AKW45**B

详情请确认生产终止(预定)订货产品号一览。

生产终止品（2016年12月28日生产终止）

【终止型号】

电力监控表本体	: AKW111*
専用电流互感器(CT)	: AKW4***C

详情请确认生产终止(预定)订货产品号一览。

生产终止(预定)订货产品号一览

生产终止品
订货产品号/型号	终止日期	订货产品号/型号	产品名称	备注
订货产品号： AKW1110 型号： AKW1110	2016年12月28日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号： AKW1110B 型号： AKW1110B	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号： AKW1111 型号： AKW1111	2016年12月28日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号： AKW1111B 型号： AKW1111B	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

生产终止品
产品名称	订货产品号/型号	终止日期	订货产品号/型号	产品名称	备注
中继电缆	订货产品号： AKE2811 型号： AKE2811	2023年9月29日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
安装框架	订货产品号： AKW1822 型号： AKW1822	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
贯通型电流互感器(CT)(已停产)	订货产品号： AKW4506B 型号： AKW4506B	2023年9月29日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
贯通型电流互感器(CT)(已停产)	订货产品号： AKW4506C 型号： AKW4506C	2016年12月28日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
贯通型电流互感器(CT)(已停产)	订货产品号： AKW4507B 型号： AKW4507B	2023年9月29日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
贯通型电流互感器(CT)(已停产)	订货产品号： AKW4507C 型号： AKW4507C	2016年12月28日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
贯通型电流互感器(CT)(已停产)	订货产品号： AKW4508B 型号： AKW4508B	2023年9月29日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
CT用延长电缆	订货产品号： AKW4703 型号： AKW4703	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
CT用延长电缆	订货产品号： AKW4705 型号： AKW4705	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
CT用延长电缆	订货产品号： AKW4710 型号： AKW4710	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
分割型电流互感器(CT)	订货产品号： AKW4801B 型号： AKW4801B	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
分割型电流互感器(CT)	订货产品号： AKW4801C 型号： AKW4801C	2016年12月28日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
分割型电流互感器(CT)	订货产品号： AKW4802B 型号： AKW4802B	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
分割型电流互感器(CT)	订货产品号： AKW4802C 型号： AKW4802C	2016年12月28日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
分割型电流互感器(CT)	订货产品号： AKW4803B 型号： AKW4803B	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
分割型电流互感器(CT)	订货产品号： AKW4803C 型号： AKW4803C	2016年12月28日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
分割型电流互感器(CT)	订货产品号： AKW4804B 型号： AKW4804B	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
分割型电流互感器(CT)	订货产品号： AKW4804C 型号： AKW4804C	2016年12月28日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
分割型电流互感器(CT)	订货产品号： AKW4808B 型号： AKW4808B	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
分割型电流互感器(CT)	订货产品号： AKW4808C 型号： AKW4808C	2016年12月28日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
中继电缆	订货产品号： AKW4811 型号： AKW4811	2016年12月28日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
中继电缆	订货产品号： AKW4811B 型号： AKW4811B	2024年9月30日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
机器安装导轨	订货产品号： ATA48011 型号： AT8-DLA1	2023年9月29日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
固定金属件	订货产品号： ATA4806 型号： AT8-DLE	2023年9月29日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

尺寸图

单位mm

1.KW1M标准型
2.专用电流互感器CT
3.端子配列・接线图(KW1M标准型)
4.2016年生产终止品
KW1M标准型
专用电流互感器CT

※2016年生产终止品的端子排列、接线图推荐代替品的端子排列、接线图相同。

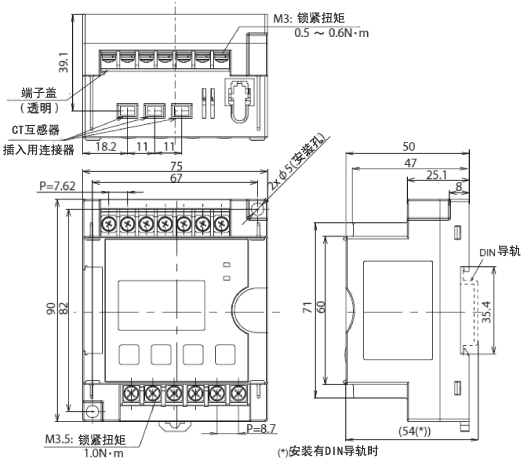

KW1M标准型

AKW1111B主体

AKW1110B主体

安装孔加工图(共通)

专用电流传感器CT

（专用电流传感器CT　分割型　5A/50A 用）AKW4801B

（专用电流传感器CT　分割型　100A 用）AKW4802B

（专用电流传感器CT　分割型　250A 用）AKW4803B

（专用电流传感器CT　分割型　400A 用）AKW4804B

（专用电流传感器CT　分割型　600A 用）AKW4808B

使用注意事项

电力监控表使用注意事项(共通)

※请务必确认各商品规格书上的使用注意事项。

PDF data

请避免在产生引火性气体、腐蚀性气体的场所以及尘埃较多的场所、会沾到油的场所、振动和冲击较剧烈的场所中使用。

主体外壳虽然使用阻燃性树脂，但是请勿安装在易燃物一侧。另外，请避免直接放置在易燃物的上方。

由于主体盖采用聚碳酸酯树脂制成，因此请避免在会附着到甲醇、挥发油、稀释剂等有机溶剂和氨、苛性钠等强碱性物质及其环境中进行使用。

本公司的产品是以使用本公司专用选件产品为前提的。与其他公司的选件产品进行组合时不具备兼容性，敬请注意。

请勿使用逆变器的二次边回路。否则会引起主体的发热或故障。

关于测量

高次谐波、或者波形失真的情况下，可能是由于无法正确地进行测量，因此请在采用前通过实际机器进行确认。

有关电涌

如果重叠的电源电涌超过下表所示的值时，可能会破坏内部电路，因此请使用吸收浪涌的元件。

电涌电压	KW1M系列	其他
电涌电压	4,000V	6,000V

标准电涌波形
通过±(1.2X50)μs的单极性全波电压，将上表所示的值作为耐电涌电压。电涌波形〔±(1.2×50)μs的单极全波电压〕

对于外部干扰，以下表所示的值为干扰电压，但是超过该值时，会导致误动作和内部电路的破坏，因此敬请注意。

	操作电源端
干扰电压	1,500V

干扰波形(干扰模拟电路)
上升时间：1ns 脉宽：1μs，50ns
极性：± 　　　周　期：10ms
※在输入线上施加过大的干扰后，可能会导致无法正确地进行测量。

关于自诊断功能

显示	内容	输出状态	复位方法	复位后的状态
ERR0	CPU异常	OFF	重新接通电源	在CPU发生异常之前电源接通时的显示
ERR1	存储器异常	OFF	EEP-ROM寿命到期更换主体	-

※	还包括达到EEP-ROM改写寿命的情况。

有关电源故障存储

电力监控表会将切断电源(停电保证)之前的累计用电量、电费、各种设定存储到EEP-ROM中。为此，请尽量避免在电源频繁发生ON/OFF的环境中使用。否则，EEPROM的寿命会缩短。

使用AKW1000时

各种设定值变更时，每次设定值从FROM开始记录，即使停电夜保存停电前的数据。频繁进行设定变更会造成FROM的寿命缩短，请避开这样的环境使用。

使用AKW1131（B）时

电力监控表是从电源OFF时(停电记忆)开始记录累计用电量、计时器的值、动作状态EEPROM。各种设定值变更时，每次设定值从EEPROM开始记录。频繁的将电源ON/OFF或者频繁的变更设定，会导致EEPROM的寿命缩短，请避开这样的环境使用。
※请特别注意通信读写时。

其他

电力监控表的目的在于节能，用于进行自主管理，不能将其用作收费目的。另外，由于电力监控表并不是特定测量仪器，并不符合制定测量法的指定机关所实施的鉴定，因此不能用于功率量的证明。

关于接线

请务必确认各商品尺寸图页面上有关接线的信息。
以下是共通注意事项。

为了确保安全、主体的保护以及保养，请在测量电压输入部、操作电源部上设置断路器(3～15A)等。对于低压回路，不需要对VT(测量用变压器)、CT(电流传感器)2次侧接地。

电流互感器(CT)的安装

电力监控表本体的CT连接部位是连接式时，请直接连接。
电力监控表本体的CT连接部位是、螺钉端子式(KW4M、KW8M)时，请参考下图，切断本体的连接用连接器，加工后使用。

<加工图>

测量单相2线式的情况下，需要1个CT。测量单相3线式、三相3线式的情况下，需要2个CT。测量三相4线式的情况下，需要3个CT。每台的电力监控表所使用的全部CT额定容量均须相同。
请事先确认负载电线的粗细比CT的贯穿孔径要小。
请不要在盘内的主要导线（母线）等导体露出的地方进行CT连接。容易造成触电的危险。
连接CT时，请务必先将CT的2次边连接到电力监控表的主体上，然后将CT的1次边接线到负载电线上。连接顺序有误时，就会造成触电危险和CT发生故障。
CT上有极性。请根据CT上所记载的方向(K→L)从电源端朝负载端进行安装。方向错误时，将无法正确地进行测量。
关闭CT时，请确认分割面是否存在垃圾和异物。关闭再确认分割面间是否紧密接合。如果分割面存在缝隙，则会产生测量的误差。(仅分割型)
高次谐波、或者波形失真的情况下，可能是由于无法正确地进行测量，因此请在采用前通过实际机器进行确认。
测量电压输入端子、操作电源端子的配线(强电)布线时请尽可能离开CT单体和CT电缆。(受磁场和噪音的影响，测量规格精度有可能受到影响。)

在延长电流互感器(CT)的情况下

各种专用电流传感器中同期发售的中继电缆的长度大约1m。(BT37066除外)
延长CT的电缆的时候，在完全没有噪音的环境下，AWG#22以上的电缆大约能够延长10m。请尽量使用线径较粗的电缆。
※在要延长电缆的情况下，使用前请通过现场实际设备进行确认。

连接2次侧电流5A CT的情况下

与已有的通用CT(2次侧电流5A CT)组合起来进行测量时的连接步骤

(1)在CT类型设置模式(CT-T)下选择5A。

(2)在CT一次侧电流设置模式(CT-1)中设置所要测量的市售二次侧5A CT的一次侧电流。
〈例〉所要测量的市售CT 为400A/5A 的情况下、设置为"400"。

(3)将主体上所连接的5A用专用CT (AKW4801B、AKW4801C) 连接到市售CT的二次侧。
CT的方向(K→L)应与市售CT的方向(K→L)保持一致。

※	和2次侧电流5A CT组合起来进行测量时，2次侧电流5A CT和专用CT的距离请设置距离1m以上的间距。如果距离太近时，由于双的磁场的干扰，会影响准确测量。

关于输入的连接

有触点输入

请使用触点可靠性较高的镀金触点。
由于触点反弹时间会成为计数值的误差，因此请使用反弹时间较短的产品。此时，最高计数速度请选择30Hz。

无触点输入(晶体管输入)

请通过开路集电极进行连接。
所使用的晶体管的特性应保持在V_CEO=20V以上、I_C=20mA 以上、I_CBO=6μA以下。另外，请使用晶体管ON时的残留电压在1.5V以下的产品。
＊短路时的阻抗请保持在1kΩ以下。0Ω时，脉冲输入端子的流出电流约7mA，通路时的阻抗请保持在100kΩ以上。

输入接线

配线为屏蔽线，或者单独使用金属电线管时，请使用长10m以下的配线。配线变长会使电线的浮游容量受到影响，有可能会无法正常动作。

(注意)
由于AC电源输入部和脉冲输入部为非绝缘，因此连接各种信号输入时，为了防止短路，传感器等输入机器如图A所示请使用1次、2次绝缘的变压器，且2次边未进行接地的电源。2次边接地的状态下，或者使用单线圈变压器的情况下，如图B所示进入短路状态，会破坏产品的内部电路，因此敬请注意。

关于输出的连接

由于本产品的晶体管输出通过光耦与内部电路进行绝缘，因此可使用NPN输出、PNP(等值)输出中的任意一种。

关于压接端子

请务必确认各商品尺寸图页面上有关压接端子的信息。

关于低电压指令

在符合EN61010-1/IEC61010-1的用途中使用时，请在以下条件下使用。

1.主体的脉冲输出部仅确保基础绝缘。为了确保EN61010-1/IEC61010-1所要求的强化(双重)绝缘，请在负载侧基础绝缘的基础上，在通信系统侧确保强化(双重)绝缘。
2.请在电压输入部中将符合EN60947-1或者EN60947-3规格的断路器设置在随手可及的位置，并标明该断路器为切断机器的装置。
3.连接电流传感器(CT)的电线，请使用基础绝缘以上的电线。

使用环境
