| 所属类型： | 光纤传感器 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 状 态： | 在产 |
| 特 点： | 小型光幕传感器 完美匹配铝制框架! |
超高速15μs响应(FX2-A3R) 还备有LED检测用(FX2-A3R-LED)产品
|
 |
UL
已取得。
UL : Recognition认证(仅限FX2-A3R)
15μs(入光时)的超高速响应时间。
最适用于小型物体和高速移动物体的检测。
(注1)：FX2-A3R-LED的响应时间为50ms。
备有[LED检测用产品]，还可检测到像LED一样的微弱光线。 |  |
配备有多转调节器，可调整为适于检测微小差异的灵敏度。并且，采用循环式机构，即使旋转过度，也不会发生破损。 |  |
＜FX-MR1(小光点透)＞ |  |
|
|
|
以下是生产终止(预定)品。
| 生产终止品 | 推荐替代品 | ||||
|---|---|---|---|---|---|
| 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| 订货产品号： FX2-A3R
型号： FX2-A3R | 2024年9月30日 |  | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： FX2-A3R-LED
型号： FX2-A3R-LED | 2024年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 生产终止品 | 推荐替代品 | |||||
|---|---|---|---|---|---|---|
| 产品名称 | 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| 光纤(已停产) | 订货产品号： FT-FM2
型号： FT-FM2 | 2012年3月31日 | | 订货产品号：
FT-42
型号： FT-42 | 螺纹型光纤 | - |
| 光纤(已停产) | 订货产品号： FT-SFM2L
型号： FT-SFM2L | 2012年3月31日 | | 订货产品号：
FT-S32
型号： FT-S32 | 圆柱型光纤 | - |

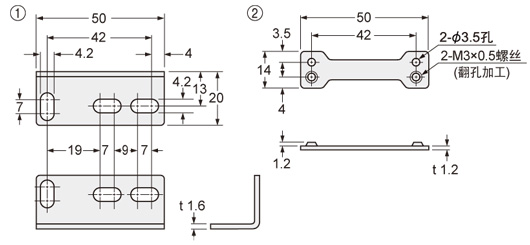

| 安装支架 | 订货产品号： MS-FX-1
型号： MS-FX-1 | 2024年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
【注意】
以下组合产品・可选件将继续销售。
| 种类 | 前端形状(mm) | 检测距离(注1) [()内为最小检测物体] | 特点 | 光纤长度 | 型号 |
|---|---|---|---|---|---|
| 高速检测用 反射型 | 同轴・可安装透镜 M4  | 4mm (ø0.05mm 铜线) | 可利用同轴反射型来实现高精度的位置控制 | 500mm | FD-G500 |
| 品名 | 型号 | 内容 |
|---|---|---|
| 小光点透镜 | FX-MR1 | 在微小物体和小标记的检测方面大显身手。 |
| 种类 | 高速检测用 | LED检测用 | |
| 型号 | FX2-A3R | FX2-A3R-LED | |
| 电源电压 | 12V DC±10% 脉动P-P10%以下 | 12〜24V DC±10% 脉动P-P10%以下 | |
| 消耗电流 | 55mA以下 | 20mA以下 | |
| 输出 | NPN晶体管·通用 ・最大流入电流：100mA ・剩余电压：1.0V以下(流入电流100mA) 0.4V以下(流入电流16mA) | ||
| 输出动作 | 入光时ON/非入光时ON 通过控制输入的处理进行选择 | ||
| 短路保护 | 装备 | ||
| 响应时间 | 入光时：15μs以下、 非入光时：35μs以下 | 入光时：50ms以下、 非入光时：100ms以下 | |
| 动作表示灯 | 红色LED(输出ON时点灯) | ||
| 灵敏度调节器 | 装备3转循环式调节器 | ||
| 环 境 性 能 | 保护构造 | IP66(IEC)、耐水型(JIS)(注2) | IP62(IEC)、防滴型(JIS) |
| 使用环境温度 | -10〜+50℃(FX2-A3R-LED 0〜+50℃)(但应无凝露和结冰)、保存时：-30〜+70℃ | ||
| 使用环境湿度 | 35〜85%RH、保存时：35〜95%RH | ||
| 使用环境照度 | 500lx以下 | - | |
| 耐电压 | AC1,500V 1分钟 充电部整体·外壳之间(注3) | ||
| 绝缘电阻 | DC500V兆欧下20MΩ以上 充电部整体·外壳之间(注3) | ||
| 耐振动 | 频率10〜55Hz 双振幅1.5mm XYZ各方向2小时 | ||
| 耐冲击 | 加速度500m/s2(约50G) XYZ各方向3次 | ||
| 投・受光元件 | 投光素子：红色LED (发光峰值波长：660nm、非调制式) | 受光元件：光电二极管 (峰值波长：590nm) | |
| 材质 | 聚碳酸酯 | ||
| 电缆 | 带0.2mm24芯橡皮绝缘软电缆3m | ||
| 电缆延长 | 使用0.3mm2以上的电缆时全长最多可延长至10m | ||
| 重量 | 本体重量：约120g | ||
| 附件 | MS-FX-1(放大器安装支架)：1套、调试螺丝刀：1把、调节器旋钮：1个 | ||
(注1)：如测量条件中未指定，则使用环境温度=+23℃。
(注2)：安装组合光纤状态下的值。但是，与自由裁切型光纤相组合时为IP65(防喷流型)。
(注3)：耐电压及绝缘电阻为放大器单品时的值。
|
|
|
