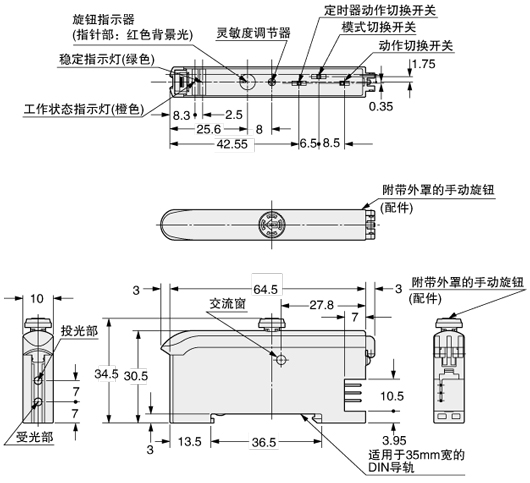

FX-311 手动设定光纤传感器

放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

种类		形状	型号	投光二极体	输出
手动 设定型	NPN输出型		FX-311(注1)	红色LED	NPN开路集电极晶体管
			FX-311B(注1)	蓝色LED
			FX-311G(注1)	绿色LED
	PNP输出型		FX-311P(注1)	红色LED	PNP开路集电极晶体管
			FX-311BP	蓝色LED
			FX-311GP	绿色LED

放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

尾盘

尾盘放大器本体不附带尾盘。连接时请务必另行购买尾盘。

形状	型号	内容
	MS-DIN-E	连接放大器或在DIN导轨上移动放大器时，请从两端夹紧放大器，并将其固定。 连接时请务必使用。

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：指针部的红色背景光在接通电源和调整灵敏度时会比通常亮度更高。
(注3)：电源接通时，防干扰设定将自动设定投光定时。
(注4)：耐电压和绝缘电阻值仅适用于放大器单件。
(注5)： 不附带单触式电缆。请务必使用另售的单触式电缆。

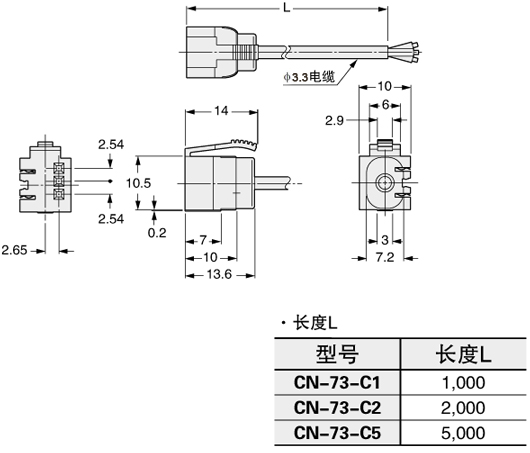

母电缆(3芯)：CN-73-C1(电缆长1m)、CN-73-C2(电缆长2m)、CN-73-C5(电缆长5m)

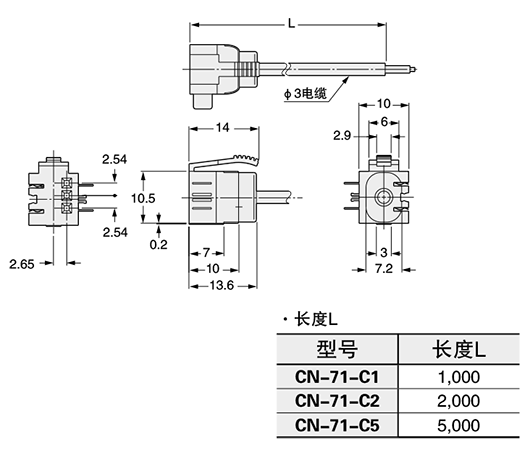

子电缆(1芯)：CN-71-C1(电缆长1m)、CN-71-C2(电缆长2m)、CN-71-C5(电缆长5m)

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：指针部的红色背景光在接通电源和调整灵敏度时会比通常亮度更高。
(注3)：电源接通时，防干扰设定将自动设定投光定时。
(注4)：耐电压和绝缘电阻值仅适用于放大器单件。
(注5)： 不附带单触式电缆。请务必使用另售的单触式电缆。
母电缆(3芯)：CN-73-C1(电缆长1m)、CN-73-C2(电缆长2m)、CN-73-C5(电缆长5m)
子电缆(1芯)：CN-71-C1(电缆长1m)、CN-71-C2(电缆长2m)、CN-71-C5(电缆长5m)

子电缆(另售)

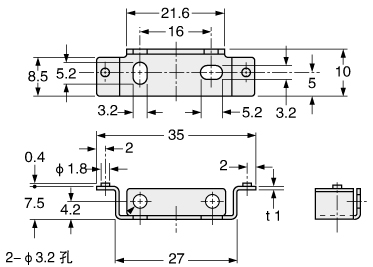

MS-DIN-E

尾盘(另售)

材质:聚碳酸酯

NPN输出型

输入・输出电路图 (注1) : 单触式电缆的子电缆不配备+V（褐色）和0V（蓝色）。电源来自母电缆的连接器。 (注2) : 连接5台以上时，最大电流为50mA。

连接图 (注1) : 单触式电缆的子电缆不配备褐色导线和蓝色导线。电源来自母电缆的连接器。

端子排列图

PNP输出型

输入・输出 (注1) : 单触式电缆的子电缆不配备+V（褐色）和0V（蓝色）。电源来自母电缆的连接器。 (注2) : 连接5台以上时，最大电流为50mA。

连接图 < (注1) : 单触式电缆的子电缆不配备褐色导线和蓝色导线。电源来自母电缆的连接器。

端子排列图

• 本产品配备断开延迟定时器功能。使用定时器动作切换开关可选择定时时间为约10ms或40ms。可变的断开延迟定时器可一定程度地延长输出信号，当连接设备反应较慢或检测小型物体而信号较短时十分有效。

• 本产品配备自动防干扰功能。连接多个FX-311系列时，由 于各个不同的投光定时是自动设定的，所以最多可紧贴安装 4个光纤头。另外，即使放大器与数字光纤传感器FX-300系列紧贴安装，防干扰功能仍然有效。但是，如果两种型号的放大器连接使用，请将相同型号的安装在一起。

• 请务必在切断电源的状态下进行配线作业和安装作业。
• 请确认电源的波动，以免电源输入超过额定范围。
• 外加超过额定范围的电压或直接连接在交流电源上，可能导致损坏或烧毁事故，敬请注意。
• 使用市售的开关调节器时，请务必将电源的框架式接地(F.G.)端子接地。
• 在传感器安装部周围使用作为干扰发生源的设备(开关调节器、变频马达等)时，请务必将设备的框架式接地(F.G.)端子接地。
• 负载短路或配线错误可能导致损坏或烧毁事故，敬请注意。
• 请避免与高压线和动力线并行配线，或使用同一配线管。否则会因电磁感应而导致误动作。
• 直流电源请务必使用绝缘变压器。使用自动变压器(自耦变压器)时，有时会损坏本体和电源。
• 电缆请务必使用另售的单触式电缆。此外，延长电缆时，可通过截面积为0.3mm²以上的电缆将全长延长至100m。不过，为避免干扰，请尽量缩短配线。

• FX-311（P）根据LONG(长距离检测)、STD(标准)或S-D(减光)的用途，可选择最合适的检测模式。此外，FX-311B（P）及FX-311G（P）可切换至LONG(长距离检测)、STD(标准)、FAST(高速检测)中的任意一种模式。

模式切换开关		用途	反应 时间
FX-311（P）	FX-311B（P）/311G（P）
		要求长距离检测时使用。 (但是，反应时间比在STD模式中长。)	2ms
		用于普通检测用途。	250μs
—		要求高速检测时使用。	150μs
	—	由于投光量在此模式中受限制，它适用于精细检测，例如由于检测距离过短导致受光饱和时或检测半透明物体时等。	250μs

• 观察工作状态指示灯(橙色)的同时，调节灵敏度。但是，由于指示灯亮起的状态依赖于检测状态和动作选择的组合，所以请确认下表。

灵敏度调节器是12回转调节器。向右完全旋转它获得最大灵敏度。 指针表示当前灵敏度水平。

• 本产品配备“帮助功能”，通过指针闪烁可很容易找到最佳灵敏度位置。
  为了使“帮助功能”有效，将动作切换开关按照L-ON(入光时ON)→D-ON(非入光时ON)→L-ON(入光时ON)切换。

步骤	检测方法		调整方法	灵敏度指示器
	反射型	透过型
1	★ 确保动作切换开关设定为L-ON(入光时ON)。 如要使用“帮助功能” ， 将动作切换开关按照L-ON(入光时ON)→D-ON(非入光时ON)→L-ON(入光时ON)切换。		逆时针完全旋转灵敏度调节器。 （最小灵敏度）
2			将检测状态设置为入光状态下，慢慢将灵敏度调节器顺时针旋转并找到点A，在这个位置传感器切换到ON。 指针在点A闪烁1次。(注1)
3			接着将检测状态设置为非入光状态，并慢慢将灵敏度调节器从点A起进一步顺时针旋转直到传感器再次变为ON，然后再慢慢地逆时针旋转调节器并找到点B，在这个位置切换到OFF。B指针在点B闪烁2次。(注1) (如果传感器不到ON状态，MAX就是点B，指针闪烁。)
4	—	—	将调节器慢慢从点B转向点A。当指针接近最佳灵敏度点时它开始闪烁，到最佳灵敏度点时它快速闪烁3秒钟。这个点就是最佳灵敏度点。 (注2)
5	请根据条件选择动作切换开关。 (L-ON ：入光时ON、D-ON ：非入光时ON)

• 使用时，请避开电源接通时的过渡状态(0.5s)。
• 快速起动式、高频点亮式荧光灯的光束会给检测造成影响。虽然因传感器类型而有所差异，但还应注意不要使光束直接投射到传感器上。
• 请勿在室外使用。
• 请勿在蒸气、灰尘等较多的场所使用。
• 请勿使产品和稀释剂等有机溶剂或水、油以及油脂直接接触。
• 不能在具有可燃性、爆炸性的气体环境中使用。
• 切勿对产品进行分解、擅自维修或改造。
