系列详情

FX-301-F/F7 漏液检测/液面检测光纤用数字光纤传感器

所属类型：	光纤传感器
品牌：	松下
产地：	日本
状态：	在产
特点：	适用于漏液检测/液面检测用

操作容易，初学者也能掌握！
操作简单，可实现最佳设定！

UL 、CE 、Korean S Mark 已取得。
CE : EMC指令
UL : Recognition认证
韩国S标志 : 仅限FX-301F

特点

漏液检测/液面检测光纤专用放大器

备有漏液检测光纤FD-F71专用的FX-301-F7(注1)和液面检测光纤FT-F93专用的FX-301-F。通过简单操作即可进行最佳设定。

(注1):将FX-301-F设定为漏液模式时也可使用。但与漏液检测光纤专用设计的FX-301-F7的功能不同，使用漏液检测光纤时建议使用FX-301-F7。

无主机、子机之分，便于维护

放大器本体无主机、子机之分。仅需区分使用3芯母电缆和1芯子电缆，即可区分主机和子机，因此可轻松进行横向连接。
此外，由于无主机、子机之分，因此也节省了放大器的库存管理等维护工时。

设定最佳基准值 [FX-301-F7]

基准值会在教导时自动设定为入光量的-20％，可实现稳定的漏液检测。此外，也可将基准值变更为入光量的-15％、-30％。

基准值追踪功能 [FX-301-F7]

每隔一定时间(10分钟)便确认入光量，并自动重新设定基准值。

※ 出厂时未启用此功能。

配备闪光功能

如果检测到漏液，投光器即开始闪光，使你一眼即可辨认。

采用新开发的二极体，使用寿命长且无需调整光量

FX-301-F7/FX-301-F所配备的新开发的“4元素发光二极体”可最大限度地抑制投光元件的老化，确保长期的稳定检测。

通过个别/整体教导轻松设定

■个别教导模式(TEACH)

FX-301-F7通过将MODE指示灯设置为“TEACH”，并按下突出开关，即可自动设定为最佳基准值。
(FX-301-F在选择液面检测光纤后，可设定基准值。)

■整体教导模式(ALL)

将MODE指示灯设置为“ALL”时，即可利用光通信功能对连接的放大器同时进行教导。基准值将设定为各个放大器的最佳值。
(同时，主机的其它设定条件均将被复制至子机。)

漏液(渗漏)检测光纤(FD-F71)

耐药品性优良的薄型漏液检测光纤

■施工简便
·光纤头只需使用1个螺丝即可快速安装。
·漏液后进行复原作业时，也无需更换零件。
·光纤头部的形状简单，可轻松擦拭漏液。

■防爆性、耐药品性优良
通过采用光纤式，有效提高了防爆性。(符合SEMI S2)(注1)。氟化树脂制光纤头部的耐药品性优良。

(注1) :	设计时已考虑到了 SEMI S2对于环境测试的要求，所以请按照相关标准、法规和规定进行设计和使用，以符合客户的最终系统的标准。

■稳定的检测性能
也可利用毛细管现象，检测少量的漏液和带粘性的液体。

■体积小、省空间
为侧面安装式的10mm薄型，因此在狭小空间内也可使用。

■备有放大器内置型 [EX-F70／EX-F60]

渗漏检测传感器[放大器内置] EX-F70／EX-F60的产品信息，请点击浏览渗漏检测传感器[放大器内置] EX-F70／EX-F60。

液面检测光纤(管安装式)(FT-F93)

稳定检测管内的液体！

·有液体时，可利用液体的透镜效果聚光而进入入光状态。

·在光纤折断、脱落以及电缆断线等传感器异常时会变为入光状态，可获得与“液体耗尽”相同的输出。

■实现不受气泡、水滴影响的稳定检测
通过特殊光学设计，解决了“气泡、水滴、滴液”这些作为以往管安装方式的课题。

■符合SEMI S2的优良防爆性(注1)
检测部设有电路，防爆性优良。

(注1) :	设计时已考虑到了 SEMI S2对于环境测试的要求，所以请按照相关标准、法规和规定进行设计和使用，以符合客户的最终系统的标准。

■使用简便，检测稳定
采用光轴始终与管呈同一直线的方式，因此与以往方式相比，即使管径、壁厚不同，也不会受到管径、壁厚的影响。此外，安装状态产生的影响也大大减少。

种类

放大器

放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

种类		型号	投光元件	输出
漏液检测光纤专用	NPN输出	FX-301-F7	红色LED	NPN开路集电极晶体管
漏液检测光纤专用	PNP输出	FX-301P-F7		PNP开路集电极晶体管
液面检测光纤专用	NPN输出	FX-301-F		NPN开路集电极晶体管
液面检测光纤专用	PNP输出	FX-301P-F		PNP开路集电极晶体管

单触式电缆

放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

种类	型号	说明
母电缆 (3芯)	CN-73-C1	长度1m	0.2mm² 3芯片橡皮电缆，一端带连接器电缆外径：ø3.3mm
	CN-73-C2	长度2m
	CN-73-C5	长度5m
子电缆 (1芯)	CN-71-C1	长度1m	0.2mm² 单芯片橡皮电缆，一端带连接器电缆外径：ø3.3mm
	CN-71-C2	长度2m
	CN-71-C5	长度5m

(注):	从2013年3月开始生产的产品，单触式电缆的材质将更改为适应UL认证的材质(难燃性VW-1)。・导体公称截面积：0.15mm²→0.2mm² ・铠装外径：ø3.0mm→ø3.3mm

母电缆

CN-73-C□

子电缆

CN-71-C□

尾盘

放大器本体不附带尾盘。连接时请务必另行购买尾盘。

形状	型号	内容
	MS-DIN-E	连接放大器或在DIN导轨上移动放大器时，请从两端夹紧放大器，并将其固定。连接时请务必使用。

光纤

种类	前端形状	型号	弯曲半径	光纤长度	内容	保护构造	使用环境温度
漏液检测光纤	符合SEMI S2 (注1) W20xH30xD10	FD-F71	[R4] 耐弯曲	5m 自由裁切	漏液检测无漏液时：入光、有漏液时：非入光漏液光纤专用放大器：FX-301-F7	IP67	-20～ +60℃
液体检测光纤	符合SEMI S2 (注1) W23×H20×D17	FT-F93	导管部[R20] 导线部[R2]耐弯曲	2m 自由裁切	适用管道直径：外径ø3～ø10mm透明导管 PFA(氟化树脂)或同等透明度的管、壁厚0.3～1mm 无漏液时：非入光、有漏液时：入光漏液光纤专用放大器：FX-301-F	IP40	-40～ +60℃

(注1) :	设计时已考虑到了 SEMI S2对于环境测试的要求，所以请按照相关标准、法规和规定进行设计和使用，以符合客户的最终系统的标准。

关于光纤长度变更品的应对

备有作为半订制品的光纤长度变更品，可快速交货。
型号及交货期请向营业所咨询。
· 光纤长度的延长：以1m为单位，最长为25m。
· 保护管长度的延长：以0.5m为单位，最长为10m

附件

FX-CT2(光纤切割器)
FX-AT4(φ1mm光纤用附件、黑色)
MS-FD-F7-1(FD-F71用SUS安装件)
MS-FD-F7-2(FD-F71用PVC安装件)

FX-CT2

FX-AT4

MS-FD-F7-1 (FD-F71用SUS安装件)

MS-FD-F7-2 (FD-F71用PVC安装件)

规格

放大器

种类		漏液检测光纤专用	液面检测光纤专用
型号	NPN输出	FX-301-F7	FX-301-F
	PNP输出	FX-301P-F7	FX-301P-F
适用光纤		FD-F71	FT-F93
电源电压		12〜24V DC±10%　脉动P-P10%以下
消耗功率		通常時：960mW以下(电源电压24V时，消耗电流40mA以) ECO模式时：600mW以下(电源电压24V时，消耗电流25mA以下)
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA(连接5台以上时为50mA) ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：1.5V以下　(源电流为100mA时，连接5台以上时为50mA) <PNP输出型> PNP开路集电极晶体管・最大源电流：100mA(连接5台以上时为50mA) ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：1.5V以下　(源电流为100mA时，连接5台以上时为50mA)
	输出动作	漏液检测时OFF	设定液面检测时(F9模式)：通过突出开关选择无液体时OFF/有液体时OFF 设定漏液检测时(F7模式)：漏液检测时OFF
	短路保护	配备
反应时间		500μs以下(注2)	250μs以下(注2)
灵敏度设定方法		个别教导/整体教导
工作状态指示灯		橙色LED(输出ON时亮起)
自动追踪功能指示灯		绿色LED(自动追踪功能ON时亮起)	-
机型指示灯		-	绿色LED[设定液面检测时(F9模式)亮起]
MODE指示灯		RUN：绿色LED、TEACH・ALL・ADJ・DISP・OUT：黄色LED
数字显示		4位红色LED显示
设定灵敏度微调功能		配备
定时器功能		-	配备延迟定时器[仅设定液面检测时(F9模式)] (定时器时间：10ms/100ms/1,000ms/无)
环境性能	使用环境温度	0〜+50℃(连接8〜16台时：0〜+45℃)(不可结露)、存储时：-20〜+70℃
	使用环境湿度	35〜85%RH、存储时：35〜85%RH
	使用环境照度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间(注3)
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表(注3)
	耐振动	频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	加速度98m/s²(约10G)　XYZ方向各5次
投光元件		红色LED(投光波峰波长：650nm、调制式)
材质		外壳：耐热ABS、外罩：聚碳酸酯、开关：丙烯
连接方式		连接器连接式(注4)
配线长度		0.3mm²以上的电缆全长可延长至100m
重量		本体重量：约20g、包装重量：约35g

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：检测出漏液(输出OFF)时，将使投光闪烁，因此仅恢复至ON的反应延迟。(约1s) [FX-301(P)-F为漏液设定时(F7模式)。]

(注3)：耐电压和绝缘电阻值仅适用于放大器单件。
(注4)：不附带单触式电缆。请务必另行购买单触式电缆。
母电缆(3芯)：CN-73-C1(电缆长1m)、CN-73-C2(电缆长2m)、CN-73-C5(电缆长5m)
子电缆(1芯)：CN-71-C1(电缆长1m)、CN-71-C2(电缆长2m)、CN-71-C5(电缆长5m)

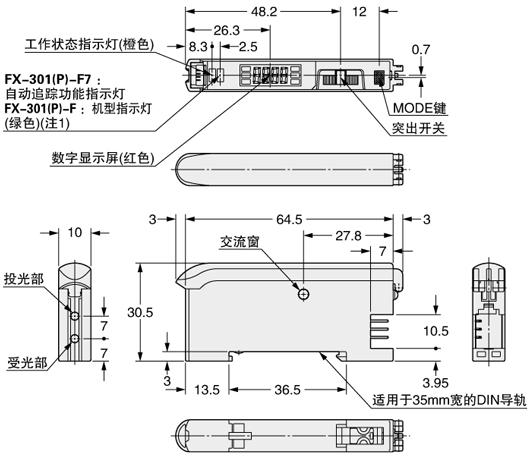

尺寸图

单位mm

FX-301(P)-F7
FX-301(P)-F

放大器

(注1)：上图为FX-301(P)-F7的外形尺寸图。FX-301(P)-F的指示灯部分形状存在些许差异。

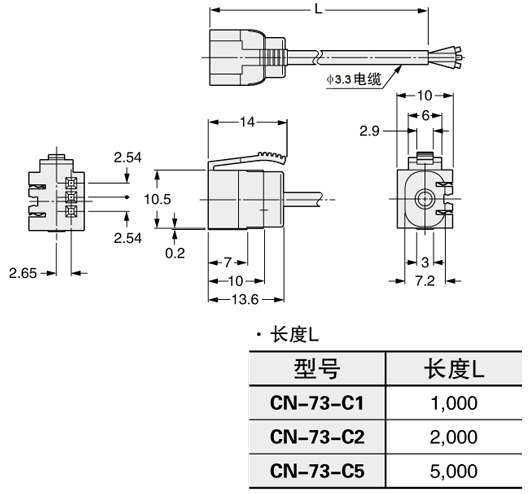

CN-73-C□

母电缆(另售)

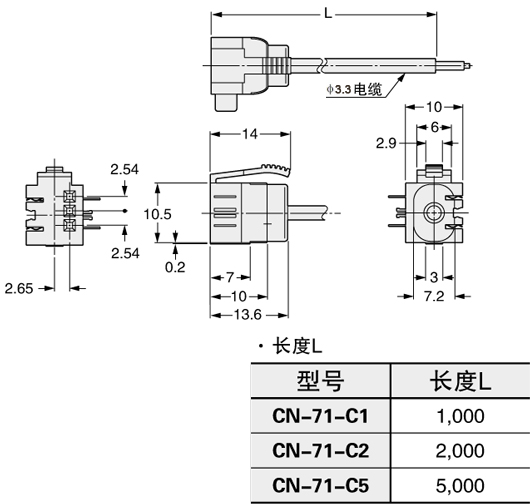

CN-71-C□

子电缆(另售)

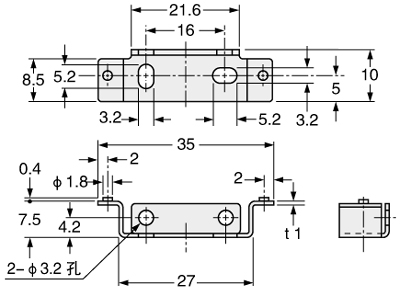

MS-DIN-2

放大器安装支架(另售)

材质： SPCC(光泽镀锌)

MS-DIN-E

尾盘(另售)

材质:聚碳酸酯

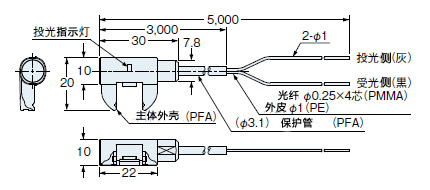

FD-F71

光纤
自由裁切

<FX-AT4 附带>

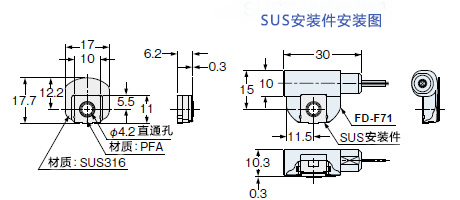

SUS安装件(MS-FD-F7-1)

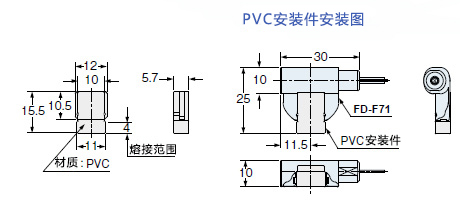

PVC安装件(MS-FD-F7-2)

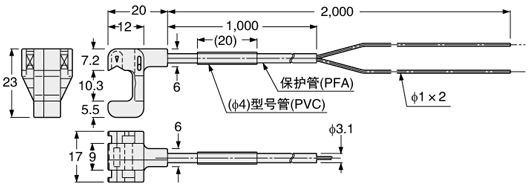

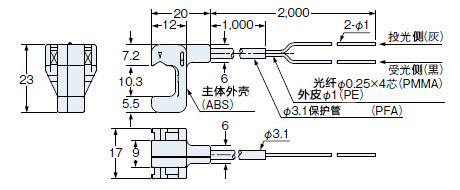

FT-F93

自由裁切

<FX-AT4 附带>

生产终止

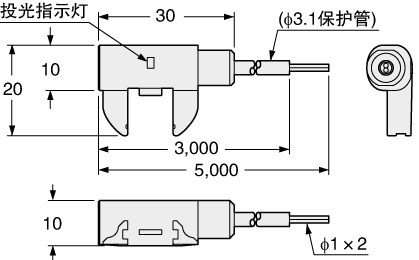

FD-F705

自由裁切

<FX-AT4 附带>

FT-F902

自由裁切

<FX-AT4 附带>

可选件

品名	型号	内容
放大器安装支架	MS-DIN-2	放大器专用的安装支架。
光纤放大器保护封条	FX-MB1	2个交流窗用密封垫和1个连接器用封条：10套交流窗用密封垫：防止从一个放大器上传输信号造成的动作异常及对另一个放大器的影响。连接器用封条：带有单单触式电缆针,防止任何金属等的接触。

放大器安装支架

MS-DIN-2

光纤放大器保护封条

FX-MB1

回路・连接

NPN输出型

FX-301-F7
FX-301-F

输入・输出电路图

(注1) :	单触式电缆的子电缆不配备+V(褐色)和0V(蓝色)。
(注2) :	连接5台以上时，最大电流为50mA。
(注3) :	请勿将多个放大器串联(AND)使用。

符号･･･	D : 电源逆接保护用二极管 Z_D: 电涌电压吸收用齐纳二极管 Tr: NPN输出晶体管

连接图

(注1) :	单触式电缆的子电缆不配备褐色导线和蓝色导线。

端子排列图

PNP输出型

FX-301P-F7
FX-301P-F

输入・输出电路图

(注1) :	单触式电缆的子电缆不配备+V(褐色)和0V(蓝色)。
(注2) :	连接5台以上时，最大电流为50mA。
(注3) :	请勿将多个放大器串联(AND)使用。

符号･･･	D : 电源逆接保护用二极管 Z_D: 电涌电压吸收用齐纳二极管 Tr: PNP输出晶体管

连接图

(注1) :	单触式电缆的子电缆不配备褐色导线和蓝色导线。

端子排列图

使用注意事项

请勿将本产品作为保障人身安全的检测装置使用。
欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

各部名称与功能

[1]工作状态指示灯(橙色)…	输出ON时亮起。

[2]FX-301-F7:自动追踪功能指示灯(绿色)…	自动追踪功能ON时亮起。

FX-301-F:机型指示灯(绿色)…	设定为液面检测(F9模式)时亮起。

[3MODE指示灯…:	RUN(绿色)：常规检测状态时亮起。 TEACH(黄色)：个别教导模式时亮起。 ALL(黄色)：整体教导模式时亮起。 ADJ(黄色)：使用基准值微调模式/使用灵敏度切换功能时亮起。 DISP(黄色)使用数字显示设定模式/定时器功能时亮起（仅限FX-301-F） OUT（黄色）：使用强制输出模式/NO/NC使用切换功能时亮起。
