FX-100 数字光纤传感器

所属类型：	光纤传感器
品牌：	松下
产地：	苏州
状态：	在产
特点：	使用方便的2个数字画面有效节省空间宽9mm的细长规格提高长期稳定性易于设置的快速代码输入功能

以低成本实现出色的操作性与功能性

UL/C-UL 、CE 已取得。
CE : EMC指令
UL : Listing认证

特点

使用方便的2个数字画面

备有2个数字画面，可以同时确认基准值、入光量，以及进行各种设定时，发挥极强的操作性。

使用市售连接器削减加工准备时间＆维护型号

使用市售连接器，因此可大幅削减购买传感器后的连接器加工费和加工的准备时间。可使数字压力传感器DP-100系列、微型光电传感器PM-64系列和连接器零部件通用。

有效节省空间宽9mm的细长规格

宽度为9mm的细长规格。比现有光纤传感器更薄。单台使用时差异不大，但使用多台时差异就会非常显著。

提高长期稳定性

投光元件采用“4元素发光二极体”。可确保长期稳定的投光量。

利用明确的操作体系实现简单操作

采用上市以来颇受好评的数字压力传感器DP-100的操作体系。根据设定内容的级别明确分为“RUN模式”、“SET模式”、“PRO模式”3种，设定操作简单明了。

易于设置的快速代码输入功能 [RUN模式]

只需输入事先设定的“代码(数字)”便可设定传感器。即使错误地变更了设定，只需输入代码即可立即恢复正常。使用电话时也能通过“代码(数字)”顺利确认。对于海外客户也可轻松进行技术支持。

用ON/OFF按钮进行简单教导 [SET模式]

只需在希望检测的位置或状态下按下ON按钮，在其他情况下按下OFF按钮，即可进行教导设定。可节省判断入光时ON与遮光时ON间区别的时间。

■没有工件也可进行教导。
　限定教导功能

通过对无工件状态(入光量稳定的状态)进行教导，可设定“基准值”。方便有背景物体时的检测及微小物体的检测。
此外，可通过外部输入进行教导。

消除入光量显示的偏差 GETA功能 [PRO模式]

即使进行相同的检测，各个光纤放大器的数字化数值也存在偏差。虽然检测本身没有问题，也会使作业人员有所担心。通过GETA功能，可修正为任意值，因此可消除显示上的偏差，轻松制作作业步骤书等。

节省维护工时，装备基准值追踪周期设定功能 [PRO模式]

为追踪长期的环境变化(灰尘等)引起的投光量变化，可按照任意周期确认入光量，并自动对基准值进行重新设定。从而有助于减少维护工时。

稳定检测微小物体、透明体的投光量可调节功能 [SET模式]

近距离检测、检测透明物体或小型物体等情况下，受光水平达到饱和时，可减少传感器的投光量，以实现稳定检测。使用该项功能，对于以往需改变光纤及设定距离才能进行的检测，也可轻松进行设定。此外，以往只可按1个等级设定减光量，如今则可进行3个等级＋自动设定的4类设定。 (从2007年12月生产的部分起。)

可进行防止相互干扰＆设定中确认的投光闪光 [SET模式]

标准型FX-101□、长距离型 FX-102□可防相互干扰的最多台数分别为3台、4台。设定防干扰时投光会闪光，因此设定的光纤一目了然。另外，不必像以前那样贴近安装放大器，即使放大器之间有距离也能发挥其功能。

可从外部对传感器进行设定 [PRO模式]

投光停止、限定教导/全自动教导/2点教导、ECO及入光量测试可通过外部输入进行设定。此外，可存储需教导的基准值。(注1) (注1)：基于2007年12月生产的产品，在入光量测试及基准值的存储2处有调整。

数字显示反转设定功能 [PRO模式]

可使数字显示的方向根据放大器的安装方向进行反转。

检测余量一目了然的基准值余量设定功能 [PRO模式]

可根据数字显示屏的闪烁确认相对于当前入光量的基准值余量。

减少工时、人为错误设定复制功能 [PRO模式]

通过将光纤传感器逐台安装到主光纤传感器上，可通过数据通信复制主传感器的设定内容。对多个光纤传感器进行相同设定时，可防止设定错误导致的故障，在变更装置的设计时，只需对作业指示书进行少许变更即可。

没有配件也可自由安装

安装DIN导轨时，可通过本体侧面的通孔进行直装。直装时，只设置1台或安装至运转部上时，可准确进行安装而不偏移。

备有标准型、长距离型产品

备有反应时间及检测距离不同的标准型和长距离型2种产品。可根据用途选择使用。

可节省消耗电量

设定后，约20秒内不进行键操作时，数字显示屏将熄灭，消耗电量将被控制在约600mW以下。 (亮灯时720mW以下)

种类

放大器

种类		型号	投光元件	输出
标准型	电缆套件 (注1)	FX-101-CC2	红色LED	NPN开路集电极晶体管
	电缆套件 (注1)	FX-101P-CC2		PNP开路集电极晶体管
		FX-101(注2)		NPN开路集电极晶体管
		FX-101P(注2)		PNP开路集电极晶体管
长检测距离型	电缆套件 (注1)	FX-102-CC2		NPN开路集电极晶体管
	电缆套件 (注1)	FX-102P-CC2		PNP开路集电极晶体管
		FX-102(注2)		NPN开路集电极晶体管
		FX-102P(注2)		PNP开路集电极晶体管

(注1):	附带带连接器电缆，长2m(CN-14A-C2)。
(注2):	请务必使用另售的带连接器电缆CN-14A(-R)-C□、连接器CN-14A、或日本压接端子制造株式会社生产的连接器(触头：SPHD-001T-P0.5、外壳：PAP-04V-S)

附件

CN-14A-C2(带连接器电缆，长2m) ※仅电缆套件型附带

FC-FX-1(保护套) ※从2011年7月生产开始附带

规格

种类		标准型		长检测距离型
种类		电缆套件		电缆套件
型号	NPN输出	FX-101-CC2	FX-101	FX-102-CC2	FX-102
型号	PNP输出	FX-101P-CC2	FX-101P	FX-102P-CC2	FX-102P
符合的标准及认证		CE标志（EMC指令、RoHS指令）、UL/c-UL目录认定
电源电压		12～24V DC±10％　脉动P-P10％以下
消耗功率		通常时：720mW以下(电源电压24V时，消耗电流30mA以下) ECO模式时：600mW以下(电源电压24V时，消耗电流25mA以下)
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：1.5V以下(流入电流为100mA时) < PNP输出型> PNP开路集电极晶体管・最大源电流：100mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：1.5V以下(源电流为100mA时)
	输出动作	可用SET模式切换入光时ON/非入光时ON
	短路保护	配备
外部输入		<NPN输出型> NPN无触点输入・信号条件 High：+8V〜+V DC或断开 Low：0〜+2V DC(源电流0.5mA以下) ・输入阻抗：约10kΩ <PNP输出型> PNP无触点输入・信号条件 High：+4V〜+V DC(流入电流0.5～3mA) Low：0〜+0.6V DC或断开・输入阻抗：约10kΩ
反应时间		投光频率0：250μs以下(出厂状态) 投光频率1：450μs以下投光频率2：500μs以下投光频率3：600μs以下		投光频率1：2.5ms以下(出厂状态) 投光频率2：2.8ms以下投光频率3：3.2ms以下投光频率4：5.0ms以下
灵敏度设定方法		2点教导/限定教导/全自动教导
工作状态指示灯		橙色LED(输出ON时亮起)
数值显示		4位(绿色)+4位(红色)LCD显示
设定灵敏度微调功能		配备
定时器功能		接通延迟定时器/断开延迟定时器　可调节有效或无效 [定时器时间：1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms]
投光量可调节功能		3个等级＋自动设定(从2007年12月生产的部分起)
防干扰功能		装备　投光频率切换式(注2) (投光频率1、2、3中的功能)		装备　光频率切换式(注2) (投光频率1、2、3、4中的功能)
环境性能	使用环境温度	-10〜+55℃(4〜7台贴近安装时：-10〜+50℃、8〜16台贴近安装时：-10〜+45℃) (注意不可结露、结冰) 存储时：-20〜+70℃
	使用环境湿度	35～85%RH、存储时：35～85%RH
	使用环境照明度	白炽灯：受光面照明度3,000Rx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间(注3)
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基DC250V的高阻表(注3)
	耐振动	频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	加速度98m/s2(约10G)　X,Y和Z方向各5次
投光元件(调制式)		红色LED(投光波峰波长：643nm)
材质		外壳保护罩：聚碳酸酯，按键开关：聚碳酸酯光纤锁杆：PBT
连接方式		连接器连接式(注4)
配线长度		0.3mm²以上的电缆全长可延长至100m
质量		本体重量：约15g 包装重量：约75g	本体重量：约15g 包装重量：约35g	本体重量：约15g 包装重量：约75g	本体重量：约15g 包装重量：约35g
附件		FC-FX-1 (保护罩)：1个(注5) CN-14A-C2 (带连接器电缆，长2m)：1根	FC-FX-1 (保护罩)：1个(注5)	FC-FX-1 (保护罩)：1个(注5) CN-14A-C2 (带连接器电缆，长22m)：1根	FC-FX-1 (保护罩)：1(注5)

(注1):	无指定时的测量条件为使用环境温度＝+23℃。
(注2):	使用防干扰功能时，请将想防干扰的两个放大器的投光频率相互设定成不同的值。但是，请注意FX-101(P)/FX-101(P)-CC2的投光频率0(出厂状态)不能起动防干扰功能。
(注3):	耐电压和绝缘电阻值仅适用于放大器单件。
(注4):	型号名末尾没有“-CC2”的机型不附带连接器电缆(CN-14A-C2)。请务必使用另售的带连接器电缆CN-14A(-R)-C□、连接器CN-14A或日本压接端子制造株式会社生产的连接器(触头：SPHD-001T-P0.5、外壳：PAP-04V-S)。
(注5):	2011年7月以后生产的产品，附带保护罩。

尺寸图

单位mm

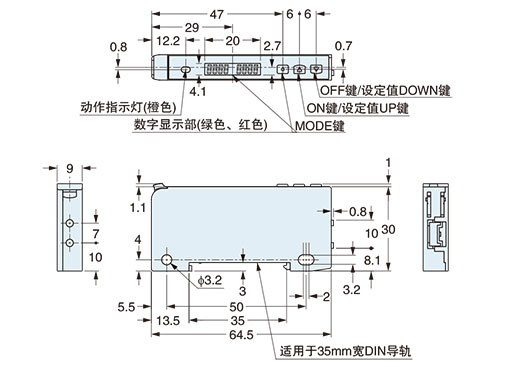

FX-101□
FX-102□

放大器

(注1)：2007年12月生产的产品，前面部分的形状有改变。

(注2)：从2011年7月生产的产品附带保护罩。

旧产品的形状(2007年11月以前生产的产品)

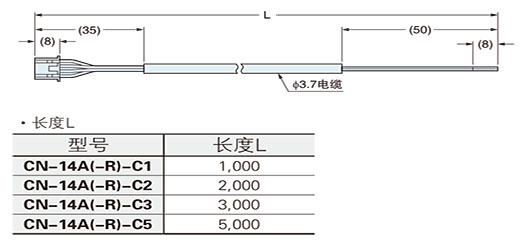

CN-14A-C□
CN-14A-R-C□

带连接器电缆(另售)

CN-14A-C2附带于FX-101(P)-CC2/FX-102(P)-CC2

MS-DIN-4

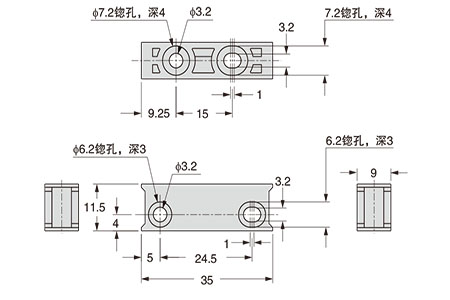

放大器安装支架(另售)

材质：PBT

MS-DIN-E

尾盘(另售)

材质:聚碳酸酯

可选件

品名	型号	内容
带连接器电缆	CN-14A-C1	长1m	0.2mm² 4芯橡皮电缆，一端带连接器。电缆外径：ø3.7mm
	CN-14A-C2(注1)	长2m
	CN-14A-C3	长3m
	CN-14A-C5	长5m
带连接器电缆 (耐弯曲型)	CN-14A-R-C1	长1m	0.2mm² 4芯橡皮电缆，一端带连接器。电缆外径：ø3.7mm
	CN-14A-R-C2	长2m
	CN-14A-R-C3	长3m
	CN-14A-R-C5	长5m
连接器	CN-14A	10个外壳、40个触头为1套
放大器安装支架	MS-DIN-4	放大器专用的安装支架。
尾盘	MS-DIN-E	在DIN导轨上移动放大器时，请从两端夹紧放大器，并将其固定。

(注1)：电缆套件型(FX-10□-CC2)附带。

放大器安装支架

MS-DIN-4

带连接器电缆

CN-14A(-R)-C□

连接器

CN-14A

连接器推荐产品指南

日本压接端子制造株式会社生产　触头：SPHD-001T-P0.5、外壳：PAP-04V-S
注意事项：有关推荐产品的详情，请向制造商咨询。

压接工具推荐产品指南

日本压接端子制造株式会社生产　型号：YC-610R
注意：有关推荐产品的详情，请向制造商咨询。

其它

关于其它可选件、详细请参考「光纤可选件」和「光纤用透镜」各页面。

>>光纤可选件
商品信息页面

>>透过型光纤用透镜
商品信息页面

>>反射型光纤用透镜
商品信息页面

回路・连接

NPN输出型

FX-10□(-CC2)

输入・输出电路图

符号･･･	D : 电源逆接保护用二极管 Z_D: 电涌电压吸收用齐纳二极管 Tr : NPN输出晶体管

※1

端子排列图

端子No.	名称
1	+V
2	输出
3	外部输入
4	0 V

PNP输出型

FX-10□P(-CC2)

输入・输出电路图

符号･･･	D : 电源逆接保护用二极管 Z_D: 电涌电压吸收用齐纳二极管 Tr : PNP输出晶体管

※1

端子排列图

端子No.	名称
1	+V
2	输出
3	外部输入
4	0 V

使用注意事项

请勿将本产品作为保障人身安全的检测装置使用。
欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

和FX-300/FX-410系列并用

FX-100系列没有使用FX-300/FX-410系列中采用的横向连接型连接器。由于无法通过带连接器的电缆进行横向连接，故敬请注意。另外，也没有装备光通信功能。因此，不能防止和FX-300/FX-410系列的干扰等。和FX-300/FX-410系列并排使用时，请按照机型集中设置。

安装

<使用DIN导轨时>

放大器的安装方法

[1]	将安装部后部嵌入35mm宽的DIN 导轨。
[2]	将安装部后部朝35mm宽DIN导轨压紧的同时，将放大器前部嵌入35mm宽的DIN导轨。

放大器的拆卸方法

[1]	手拿放大器，将其向前推。
[2]	提起放大器前端，即可拆卸。

(注1):	如果没有向前推放大器就提起前端的话，安装部分后端的挂钩可能会折损，敬请注意。

<使用螺丝时>

使用螺丝进行安装时，请使用M3带垫圈螺丝，并将紧固扭矩设为0.5N·m以下。

配线

请务必在切断电源的状态下进行配线作业。
外加超过额定范围的电压或直接连接在交流电源上，可能导致损坏或烧毁事故，敬请注意。
负载短路或配线错误可能导致损坏或烧毁事故，敬请注意。
请避免与高压线和动力线并行配线，或使用同一配线管，否则会因电磁感应而导致误动作。
请确认电源的波动，以免电源输入超过额定范围。
使用市售的开关调节器时，请务必将电源的框架式接地(F.G.)端子接地。
在传感器安装部周围使用作为干扰发生源的设备(开关调节器、变频马达等)时，请务必将设备的框架式接地(F.G.)端子接地。
延长电缆时，可通过截面积为0.3mm2以上的电缆将全长延长至100m。不过，为避免干扰，请尽量缩短配线。

各部名称

SET模式

在RUN模式下按下MODE键2秒钟，切换至SET模式。

设定项目	出厂状态	内容
教导		2点教导、限定教导、全自动教导中的任意一种模式均可设定基准值。
输出动作设定	［非入光时ON］	可进行入光时ON或非入光时ON的设定。
定时器动作设定	［无定时器］	可进行无定时器、接通延迟定时器、断开延迟定时器的设定。
定时时间设定	［接通延迟定时器：10ms］［断开延迟定时器：10ms］	在定时器动作设定模式下设定为ON延迟定时器或OFF延迟定时器时，可设定定时器时间。设定为无定时器时不显示。
投光量可调节设置	※ 　［3级］	入光量达到饱和时，可进行投光量的减光设定。
投光频率设定	FX-101□ ［0（反应时间：250μs以下）］ FX-102□ ［1（反应时间：2.5ms以下）］	光纤并排使用时，通过设定为不同的投光频率，可以防止相互干涉。但是，当投光频率设定为0时，防干扰功能将无效。反应时间因投光频率而异。

※2007年11月以前生产的部分为

PRO模式

在RUN模式下按下MODE键4秒钟，切换至PRO模式。

设定项目	出厂状态	内　容
转移设定	［转移量15％］	可将限定教导和基准值追踪周期设定的转换量设定在0～80%的范围内。若要将当前的入光量直接设定为基准值，请选择0％。
外部输入设定	［投光停止］	可从投光停止、限定教导[＋]、限定教导[－]、全自动教导、ECO(注1)、2点教导、入光量测试中选择外部输入。入光量测试在外部输入的情况下，基准值和入光量为转移量的一半以下时，进行脉冲输出。例如，转移量为20％时，基准值为±10％。
基准值保存设定模式（注2）		外部输入时，保存通过限定教导或全自动教导、2点教导设定的基准值。
基准值追踪周期设定（注3）		入光量＞基准值时，根据入光量的变化使基准值按设定周期变化。追踪的转移量为转移设定模式下设定的转移量。但不保存基准值。
GETA功能设置（注4）（注5）		将每个放大器的当前入光量修正为目标值，可有效抑制误差。可以100为单位从0～2,000中选择入光量的补偿目标值。例如，当入光量为1,500时，若将目标值设为2,000，则入光量即为2,000。
ECO设定		可进行数字显示屏的点亮/熄灭的设定。 ECO设定置于ON后，显示屏在RUN模式下约20秒后熄灭。若要再次点亮显示屏，请按住3个按键中的任意一个2秒以上。
数字显示反转设定		可使数字显示发生反转。
基准值余量设定		可确认相对于当前入光量的基准值余量。没有余量时，可使数字显示屏闪烁。设定为：不起作用。设定为：绿色闪烁。设定为：红色闪烁。设定为：红绿闪烁。设定为####:外部输入时，在进行限定教导或2点教导时，如果基准入光量和教导后阈值的比率为200％以上或转换量的一半以下，则输出以100ms为单位ON/OFF。（注6）
设定复制		可将主机侧放大器的设定内容复制到子机侧放大器。详情请参阅｢设定复制功能｣。
复位		将全部设定恢复至出厂状态。
