GP-X 高速·高精度涡电流型数字位移传感器

所属类型：	数字位移传感器
品牌：	松下
产地：	日本
状态：	在产
特点：	高速取样25μs,高分解能0.02％F.S. 更多样化数据收集和处理的新选择

高速取样25μs
高分辨率0.02%F.S.
更多样化数据收集和处理的新选择

CE 、Korean KC 、UKCA 已取得。
Korean KC : 仅限GP-XC□(-P)

特点

检测物为不锈钢和铁时，直线性为±0.3%F.S.

实现±0.3%F.S.的直线性。适用于不锈钢和铁，因此可正确地进行测量，不受工件材质的影响。另外，各种材质( 不锈钢、铁、铝) 相应的特性已经输入控制器，因此能够方便地选择合适各种材质的设定。

达到了25μs(40,000次/秒)的超高取样速度

凭借25μs的超高取样速度，不会错过工件的高速位移。

达到了0.07%F.S./℃的稳定温度特性

通过将检测头和控制器合为一体，我们实现了0.07%F.S./℃。设备对于环境温度的变化具有较高的抵抗力，实现了稳定的微小位移的测量。

能以0.02%F.S.的分辨率进行高精度测量

凭借高分辨率0.02%F.S.，设备可以对微小位移进行高精度的测量。
特别是0.8mm检测用的检测头GP-X3SE，能判别0.32μm的超小位移。(64次的平均值)

IP67g的检测头品种繁多

从超小型φ3.8mm的圆柱型检测头到长距离检测用的φ22mm检测头，共备有6种机型。而且所有检测头都是IP67g(JEM)耐油型。即使在严酷的现场环境中，也能放心使用。

便于设置，可维护性优异的检测头

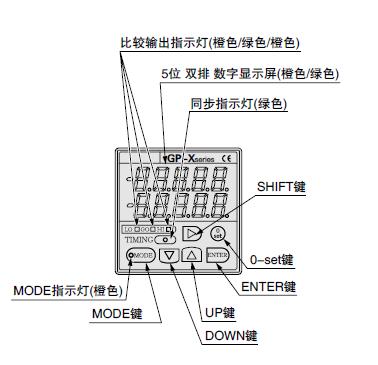

5位数字的双排两色显示屏提供极高的可视性

如果测量结果在设定范围内(GO)，就会以绿色数字显示在屏幕下排。如果超过了范围(HI、LO)，就会以橙色数字显示在屏幕上排。这种显示位置和颜色的改变可以准确地体现检测对象的瞬间变化。

数字输入显示使设定容易

在校验各种模式的设定项目时，可以通过双排数字显示进行数字化设定。甚至在检测时也可以校验主设定。

20kHz的高速数据输出

输出测量数据可在PLC快速处理。(取样周期：20kHz)

4种内存切换功能

测量时设定的数据可在4种内存中进行处理。此功能将使工件更换，多种产品检测或产品转变后的检测完成得很顺利。

备有4种测量模式

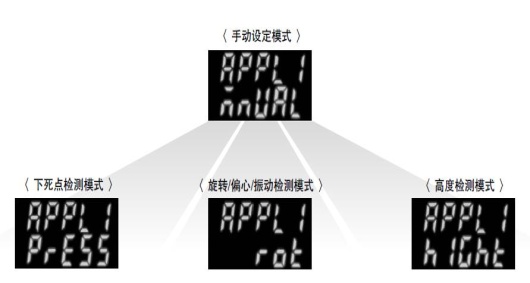

备有与广泛用途兼容的测量模式。因此，可轻松输入设定值。请选择最合适的模式以适应特定的用途。

防相互干扰功能

检测头可通过防干扰输出电缆连接多达8个控制器和转换振动定时来实现防干扰。即使同区域有许多检测头也能进行精确测量。

可装拆式端子座

装备了可装拆式欧洲端子座。在拆卸或进行维修组装时很方便。还具有防反插机构。

标配RS-232C通信连接器

可进行多种控制，如读取测量数据到PC上及控制器的各种设定输入和内存的调出。

可进行传感器间的数据连接

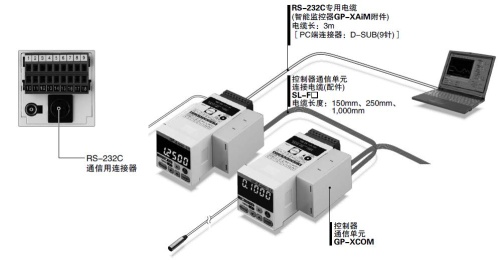

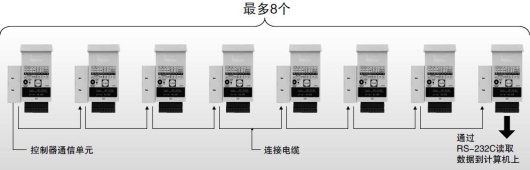

控制器通信单元GP-XCOM(配件)最多可连接8个控制器，且只需通过一根RS-232C电缆便可把每个控制器的设定/测量数据读取到PC上。

备有最适于收集和分析测量数据的智能监控器(GP-XAiM)(附带RS-232C专用电缆。)

备有方便的智能监控器，可以监控各种测量条件的设定、测量值的波形显示。以往只有用示波器才能实现的波形监控以及各种条件设定、功能设定的保存/上传，现在都可在计算机上简单实现。

可进行传感器数据比较和计算

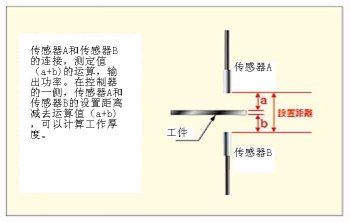

可对相互连接的2个控制器间的测量数据进行加减运算，并针对运算结果进行3值判定输出。配备计算功能，无需数字面板控制器。

用途

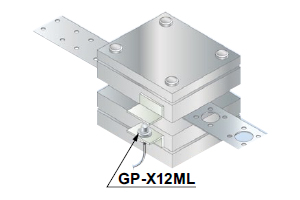

下死点检测

偏心测量

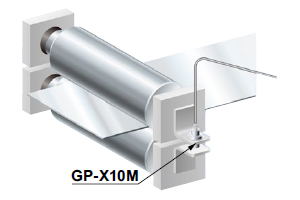

厚度测量

种类

种类	形状(mm)		检测距离	检测头 + 控制器套件型号 (检测头型号)	比较输出
种类	检测头	控制器	检测距离	检测头 + 控制器套件型号 (检测头型号)	比较输出
圆柱型检测头			0～0.8mm	GP-XC3SE (GP-X3SE)	NPN开路集电极晶体管
			0～0.8mm	GP-XC3SE-P (GP-X3SE)	PNP开路集电极晶体管
			0～1mm	GP-XC5SE (GP-X5SE)	NPN开路集电极晶体管
			0～1mm	GP-XC5SE-P (GP-X5SE)	PNP开路集电极晶体管
			0～2mm	GP-XC8S (GP-X8S)	NPN开路集电极晶体管
			0～2mm	GP-XC8S-P (GP-X8S)	PNP开路集电极晶体管
螺纹型检测头			0～2mm	GP-XC10M (GP-X10M)	NPN开路集电极晶体管
			0～2mm	GP-XC10M-P (GP-X10M)	PNP开路集电极晶体管
			0～5mm	GP-XC12ML (GP-X12ML)	NPN开路集电极晶体管
			0～5mm	GP-XC12ML-P (GP-X12ML)	PNP开路集电极晶体管
			0～10mm	GP-XC22KL (GP-X22KL)	NPN开路集电极晶体管
			0～10mm	GP-XC22KL-P (GP-X22KL)	PNP开路集电极晶体管

(注1)：	关于平面型(特别订购品)的详情，请向本公司咨询。型号：GP-XC14F 检测距离：0～3mm

规格

检测头

种类		圆柱型检测头			螺纹型检测头
		0.8mm 检测用	1mm 检测用	2mm 检测用	2mm 检测用	5mm 检测用	10mm 检测用
型号		GP- X3S (注2)	GP- X5S (注2)	GP- X8S	GP- X10M	GP- X12ML	GP- X22KL
适用标准		CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)
检测范围 (注3)		0〜0.8mm	0〜1mm	0〜2mm	0〜2mm	0〜5mm	0〜10mm
标准检测物体		SUS304/铁(SPCC) 60×60×t1mm
温度特性 (注4)		0.07%F.S./℃以下
环境性能	保护构造	IP67(IEC)、IP67g(JEM)、防浸型(JIS)
	使用环境温度	-10〜+55℃、存储时：-20〜+70℃
	使用环境湿度	35〜85%RH、存储时：35〜85%RH
	耐电压	AC250V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10～150Hz　双振幅0.75mm X,Y和Z方向各2小时
	耐冲击	加速度500m/s²(约50G) X,Y和Z方向各5次
材质	外壳	SUS303				黄铜(镀镍)
	电缆防护套	-	PP
	检测部	ABS	PAR	ABS		PA
电缆		带连接器高频同轴电缆，长3m(注5)
电缆延长		用另售电缆全长可延长至10m
重量(注6)		本体重量：约40g	本体重量：约40g	本体重量：约40g	本体重量：约50g	本体重量：约45g	本体重量：约80g
附件		-			螺母：2个、齿锁垫圈：1个

(注1)：无指定时的测量条件为使用环境温度＝＋20℃。
(注2)：请注意不符合日本贸易出口管理条例(出口条例)附表第1・2项(12)2的产品。
(注3)：检测范围是使用标准检测物体时的值。
(注4)：连接检测头和控制器时此值代表最大检测距离的20～60%。
(注5)：耐弯曲电缆型请向本公司咨询。
(注6)：螺纹型检测头的重量包括螺母与齿锁垫圈的重量。

关于产品出口

一套型号为GP-XC3S(-P)、GP-XC5S(-P)以及传感器GP-X3S、GP-X5S是符合进出口贸易管理条例(出口条例)附表第1 2项(12)2的规定。br />同时型号为GP-XC3S(-P)、GP-XC5S(-P)是控制器的内部程序应符合国外出口条例(出口条例)附表　2项(1)的规定。。
因而、本系列在向日本国外输出的时候、根据国外出口条例以及出口国外贸易法相关规定，必须得到日本经济大臣的认可。

控制器

种类		NPN输出	PNP输出
组件型号		GP-XC□	GP-XC□-P
适用标准及认证		CE标志(EMC指令、RoHS指令)(注5)、UKCA标志(EMC标准、RoHS标准)(注5)、韩国无线电标准(电波法KC)
电源电压		24V DC±10%　脉动P-P 10%以下
消耗电流		150mA以下
分辨率(注2)		0.02%F.S.(64次平均处理)
取样频率		40kHz(25μs)
直线性(注2)		±0.3%F.S.以内
温度特性(注3)		0.07%F.S./℃以下
模拟电压输出		输出电压：-5〜+5V(注4)、输出阻抗：約100Ω
	反应时间	75μs(最快)
比较输出 (HI、GO、LO)		NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(比较输出和0V之间) ・剩余电压：1.6V以下(流入电流为100mA时) 　　　　　　　0.4V以下(流入电流为16mA时)	PNP开路集电极晶体管・最大源电流：100mA ・外加电压：30V DC以下(比较输出和＋V之间) ・剩余电压：1.6V以下(源电流为100mA时) 　　　　　　　0.4V以下(源电流为16mA时)
	输出数	HI/GO/LO　3值输出
	输出动作	HI：当测量值＞上限设定值时为ON、GO：当上限设定值≥测量值≥下限设定值时为ON、LO：当下限设定值＞测量值时为ON
	短路保护	配备
外部输入		光电耦合器输入・输入电流：9mA以下・工作电压：ON电压17V以上(+24V和输入之间) 　　　　　　OFF电压4V以下(+24V和输入之间) ・输入阻抗：约5kΩ	光电耦合器输入・输入电流：9mA以下・工作电压：ON电压17V以上(0V和输入之间) 　　　　　　OFF电压4V以下(0V和输入之间) ・输入阻抗：约5kΩ
串行I/O		RS-232C
零设定设定方法		按钮设定/外部输入设定
指示灯	MODE	橙色LED(在模式状态时亮起)
	HI	橙色LED(当超过上限设定值时亮起)
	GO	緑色LED(当在上限值和下限值间时亮起)
	LO	橙色LED(当低于下限设定值时亮起)
	同步(TIMING)	緑色LED(通过外部或内部触发器同步时亮起)
上排数字显示屏		5位橙色LED(显示上限值和下限值以外的数值)
下排数字显示屏		5位緑色LED(显示上限值和下限值以内的数值)
耐环境性	使用环境温度	0〜+50℃(注意不可结露)、存储时：0〜+50℃
	使用环境湿度	35〜85%、存储时：35〜85%RH
	耐振动	频率10〜55Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	加速度100m/s²(約10G)　X,Y和Z方向各5次
材质		外壳：聚碳酸酯
重量		本体重量：约120g

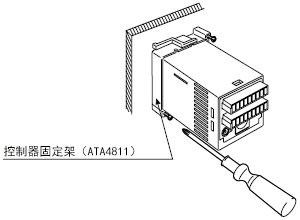

附件		ATA4811(控制器安装框)：1套

(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：此值是稳定+25℃时所得。GP-XC3SE、GP-XC5SE的分辨率是0.04%F.S.(平均处理64次)。
(注3)：连接检测头和控制器时此值代表最大检测距离的20～60%。
(注4)：0～5V为出厂设定。
(注5)：如果您的产品需要符合EMC指令（2014/30/EU）/EMC（2016/1091），请采取以下措施。
・控制器距离电源应小于10 m。
・连接到控制器的信号线应小于30 m。

BCD输出单元

型号	GP-XBCD
消耗电流	20mA以下
输出 (5位BCD、极性、VALID)	N通道MOSFET漏极开路・最大流入电流：50mA ・外加电压：30V DC以下(输出和GND之间) ・剩余电压：1V以下(流入电流为50mA时)
保持输入	无电压接点或NPN开路集电极晶体管输入・Low：0〜1V　・High：断开
材质	外壳：ABS
重量	本体重量：约30g
附件	安装支架(SUS304)：1个

(注1)：将BCD输出单元用单侧带连接器的GP-XBCC3电缆连接到控制设备上。(电缆长度3m，另售)。
(注2)：铁氧体线夹距离BCD输出单元用单侧带连接器的GP-XBCC3电缆连接器不超过10mm。

控制器通信单元

型号	GP-XCOM
消耗电流	5mA以下
材质	外壳：ABS
重量	本体重量：約20g
附件	安装支架(SUS304)：1个

(注1)：用另售的控制器通信单元连接电缆(SL-F□)连接各GP-XCOM。
若软件版本和控制器不兼容将不能进行通信。
(1.06或更早版本与2.00或更新版本)。
请正确配套使用。

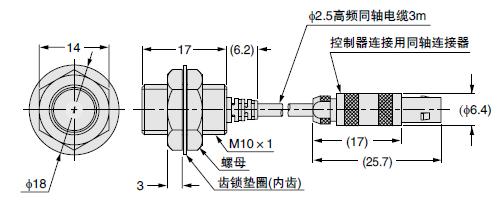

尺寸图

单位mm

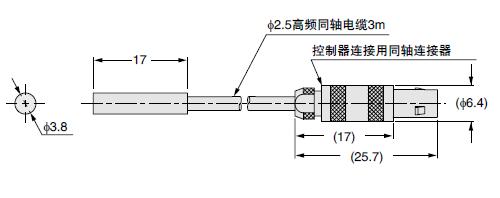

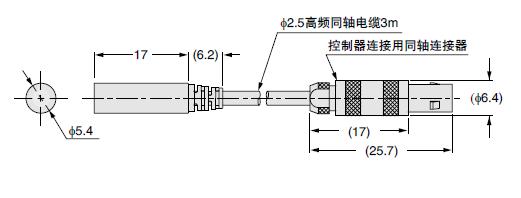

GP-X3S
GP-X3SE

检测头

GP-X5S
GP-X5SE

检测头

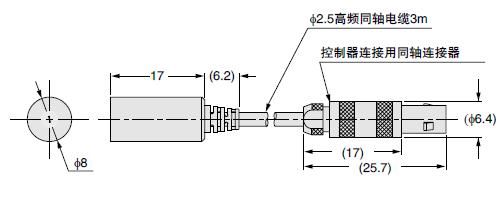

GP-X8S

检测头

GP-X10M

检测头

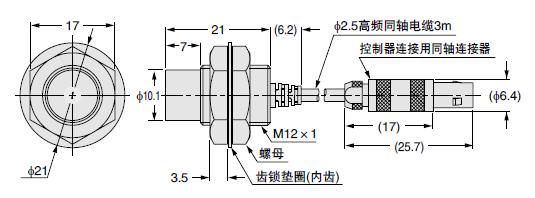

GP-X12ML

检测头

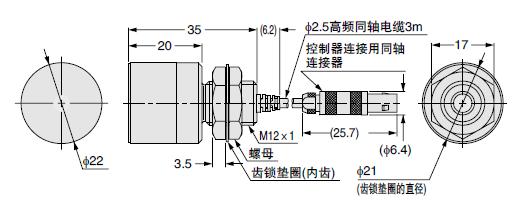

GP-X22KL

检测头

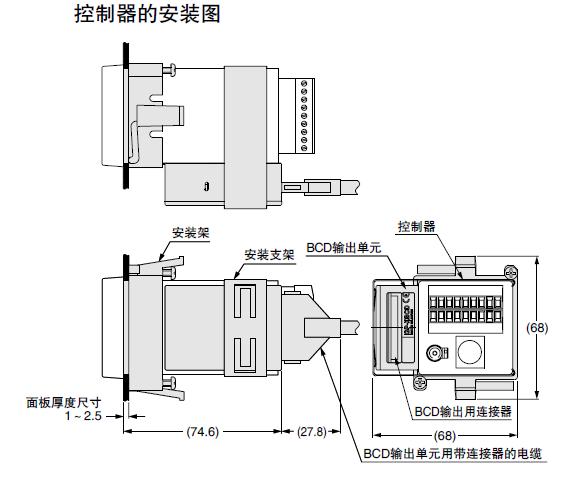

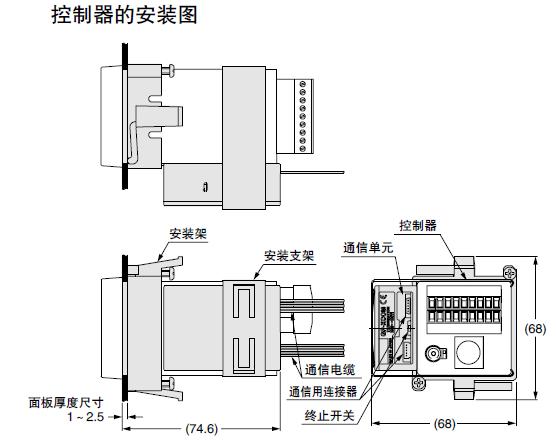

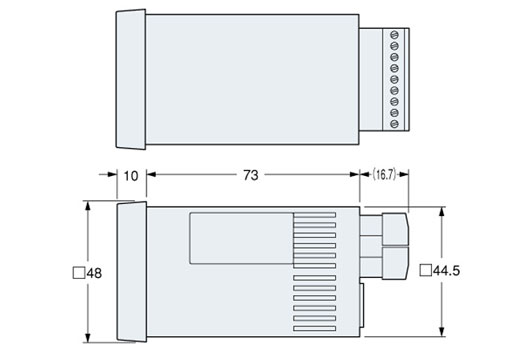

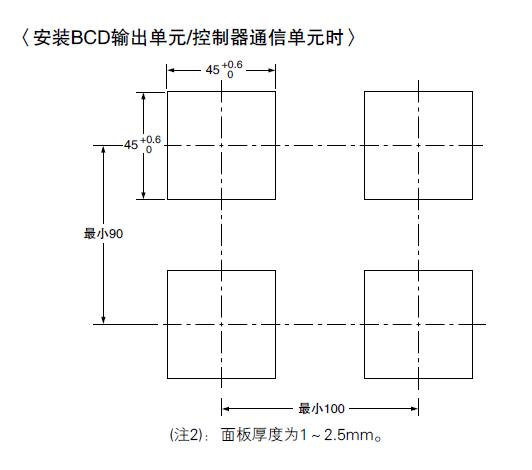

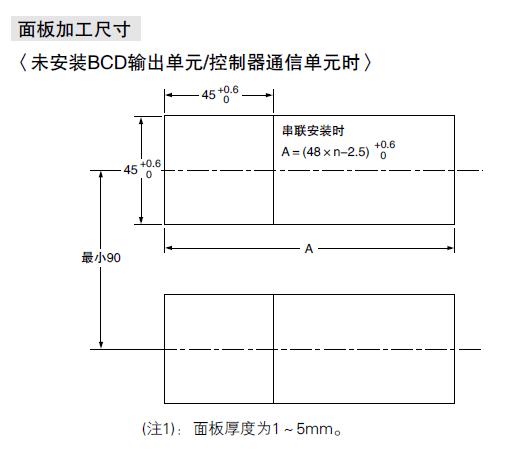

控制器

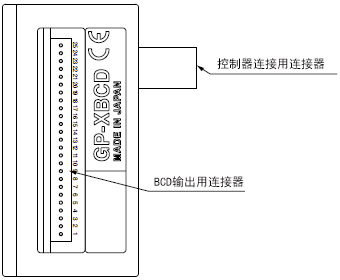

GP-XBCD

BCD输出单元（另售）

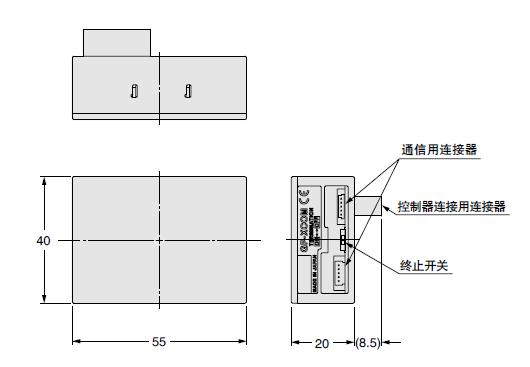

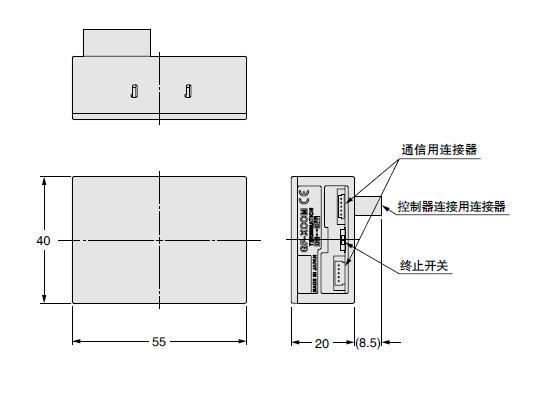

GP-XCOM

控制器通信单元（另售）

可选件

品名	型号	内容

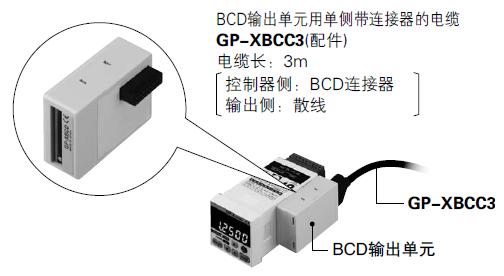

BCD 输出单元	GP-XBCD	此单元以BCD数据格式高速输出测量值。・取样频率：20kHz
BCD 输出单元用单侧带连接器电缆	GP-XBCC3	长3m	BCD数据输出单元电缆。・26芯单侧带连接器电缆
控制器通信单元	GP-XCOM	最多连接8个控制器。
控制器通信单元用连接电缆	SL-F150	长150mm	控制器通信单元连接电缆。按照电缆长度选择。
	SL-F250	长250mm
	SL-F1000	长1,000mm
检测头用延长电缆	GP-XCCJ7	长7m	此带连接器电缆用于检测头和控制器的延长部分。
检测头安装件	MS-SS3	GP-X3S用安装件
	MS-SS5	GP-X5S用安装件
	MS-SS8	GP-X8S用安装件

BCD输出单元
BCD输出单元用单侧带连接器电缆

GP-XBCD
GP-XBCC3

控制器通信单元
控制器通信单元连接电缆

GP-XCOM
SL-F□

检测头延长电缆

GP-XCCJ7

检测头安装件

MS-SS□

可轻松固定检测头。

生产终止(预定)品

以下是生产终止(预定)品。

生产终止品			推荐替代品
产品名称	订货产品号/型号	终止日期		订货产品号/型号	产品名称	备注
智能监控器	订货产品号： GP-XAiM 型号： GP-XAiM	2024年9月30日		订货产品号：- 型号：-	-	Free download from our company website (planned)

回路・连接

NPN输出型控制器

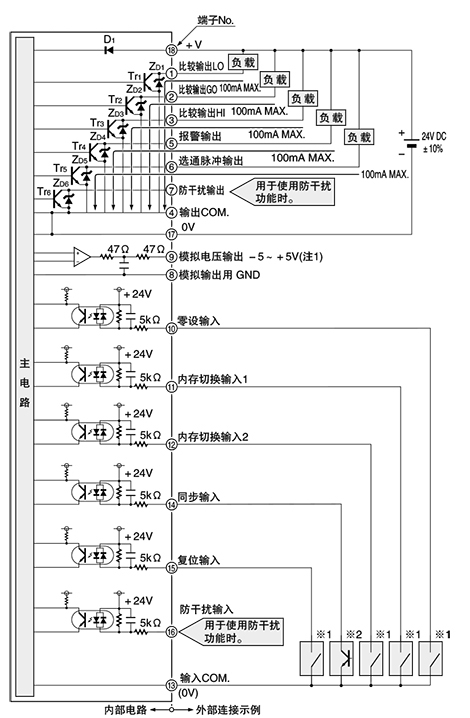

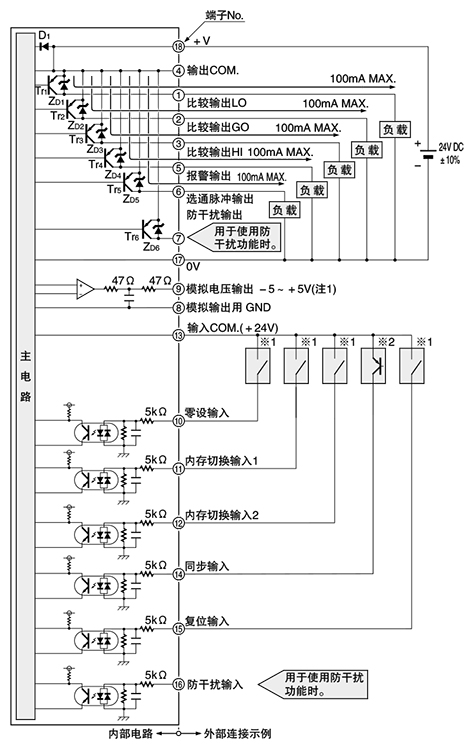

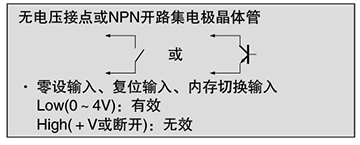

输入、输出电路图

(注1)：连接到模拟电压输出上的设备必须具有1MΩ以上的输入阻抗。

※ 1

※ 2

内存切换输入

内存No.	内存切换1	内存切换2
0	High	High
1	Low	High
2	High	Low
3	Low	Low

PNP输出型控制器

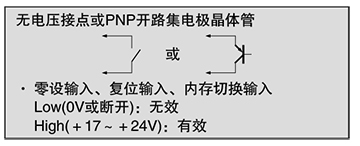

输入、输出电路图

(注1)：连接到模拟电压输出上的设备必须具有1MΩ以上的输入阻抗。

※ 1

※ 2

内存切换输入

内存No.	内存切换1	内存切换2
0	Low	Low
1	High	Low
2	Low	High
3	High	High

控制器共通

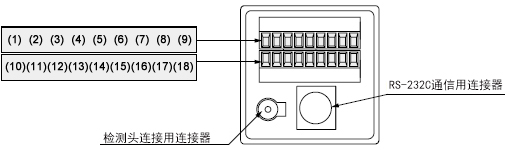

端子排列图

端子No.	名称
(1)	比较输出LO
(2)	比较输出GO
(3)	比较输出HI
(4)	输出COM.
(5)	警报输出
(6)	读取脉冲输出
(7)	防止干扰输出
(8)	模拟电压输出用GND
(9)	模拟电压输出

端子No.	名称
(10)	调零输入
(11)	内存切换输入1
(12)	内存切换输入2
(13)	输入COM.
(14)	时间输入
(15)	复位输入
(16)	防止干扰输入
(17)	0V
(18)	+V

BCD输出单元

连接器针配置图及电缆颜色

连接器端子No.	电缆		名称	内容
连接器端子No.	外表色	识别标志	名称	内容
(1)	橙色	红1个	A0	1×	测量值10⁰位	测量值的BCD输出
(2)	橙色	黑1个	B0	2×
(3)	灰色	红1个	C0	4×
(4)	灰色	黑1个	D0	8×
(5)	白	红1个	A1	1×	测量值10¹位
(6)	白色	黑1个	B1	2×
(7)	黄色	红1个	C1	4×
(8)	黄色	黑1个	D1	8×
(9)	粉色	红1个	A2	1×	测量值10²位
(10)	粉色	黑1个	B2	2×
(11)	橙色	红2个	C2	4×
(12)	橙色	黑2个	D2	8×
(13)	灰色	红2个	A3	1×	测量值10³位
(14)	灰色	黑2个	B3	2×
(15)	白色	红2个	C3	4×
(16)	白色	黑2个	D3	8×
(17)	黄色	红2个	A4	1×	测量值10⁴位
(18)	黄色	黑2个	B4	2×
(19)	粉色	红2个	C4	4×
(20)	粉色	黑2个	D4	8×
(21)	橙色	红3个	POLE	极性信号输出		High(OFF)：+、Low(ON)：-
(22)	色	黑3个	VALID	VALID输出		数据输出有效时，变为Low(ON)。
(23)	灰色	红3个	HOLD	保持输入		为保持从外部的数据输出。需保持Low(ON)。
(24)	灰色	黑3个	GND	接地		-
(25)	白色	红3个	GND	接地		-
-	白色	黑3个	-	无连接		无法使用。

(注1)：屏蔽线、在内部可连接0V。

使用注意事项

请勿将本产品作为保障人身安全的检测装置用螺母安装使用。
欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

・	为了符合默认规格的直线性，检测头和控制器进行了调整。
・	更换检测头时，输入检测头特性码并进行3点修正(校准)。
・	如果使用延长电缆，把控制器背部检测头电缆长度切换开关旋转到“3m＋7m”。然后再接通电源进行3点修正(校准)。

符合CE的使用条件

本产品是符合EMC指令和CE标志的产品。本产品适用的有关抗干扰的归并标准为EN 61000-6-2，为了符合该标准必须满足下列条件。

条件

连接控制器的电源线不能超过10m
连接控制器的信号线不能超过30m
铁氧体线夹距离B C D 输出单元用单侧带连接器的 GP-XBCC3电缆连接器不超过10mm。

相对于圆盘直径及圆柱直径的直线性特性

如果检测物体是圆盘或圆柱，直线性因检测物体的大小而异。如果检测物体比下表指定的尺寸大，可使用定标功能进行贴近安装时的零点调节和量程调节，以实现直线性规格(±0.3%F.S以内)。

<圆盘>

<圆柱>

检测头	圆盘直径φ（mm）	圆柱直径φ（mm）
GP-X3S(E)	6	16
GP-X5S(E)	8	16
GP-X8S	12	50
GP-X10M	12	50
GP-X12ML	25	55
GP-X22KL	30	165

检测头的安装

安装时的紧固扭矩请低于以下所给出的值。

用固定螺丝安装

请务必使用M3以下的带杯点的固定螺丝。

型号	A（mm）	紧固扭矩
GP-X3S(E)	4～16	0.10N・m以下
GP-X5S(E)	5～16	0.44N・m以下
GP-X8S	5～16	0.58N・m以下

用螺母安装

<GP-X10M>

<GP-X12ML>

<GP-X22KL>

型号	B（mm）	紧固扭矩
GP-X10M	7以上	9.8N・m以下
GP-X12ML	14以上	20N・m以下
GP-X22KL	20以上（注1）	20N・m以下

(注1):	无螺母。如果安装了螺母，规格为23.5mm以上。
(注2):	安装时请使螺母不突出于螺纹部分。

与周围金属的距离

由于检测头周围的金属可能会对检测结果产生影响，请注意以下事项。

<嵌入金属>

与金属的种类也有关，如果将检测头完全嵌入金属内，模拟输出可能会发生变化，因此须至少空开下表所示的间距。

检测头	C（mm）	D（mm）
GP-X3S(E)	φ10	3
GP-X5S(E)	φ10
GP-X8S	φ18
GP-X10M	φ14
GP-X12ML	φ50	14
GP-X22KL	φ50	20

防止相互干扰

并排使用多个检测头时，可能会无法满足规格，因此使用时请将防干扰功能设定为有效。
防干扰功能通过改变传感器振动可消除传感器间干扰。关于时间表等的详细说明，请另行向本公司咨询。
如果不使用防干扰功能，请至少隔开下图所示的间距。

<相对配置时>

<平行配置时>

检测头	E（mm）	F（mm）
GP-X3S(E)	15	9
GP-X5S(E)	30	11
GP-X8S	40	15
GP-X10M	40	15
GP-X12ML	170	50
GP-X22KL	200	200

检测距离

规格表中的检测距离是指使用标准检测物体[ 不锈钢(SUS304)铁，60×60×t1mm]时的距离。检测金属中的非标准物体时，请使用下表中的修正系数作为大致标准。使用前请先进行实际确认。

	GP-X3SE　　GP-X5SE　　GP-X8S GP-X10M　 GP-X12ML　GP-X22KL
SUS304、铁	1
铝	约0.5

检测头和控制器的连接

请在切断电源的情况下，将检测头连接到控制器上。

连接

拿着检测头外围环、插入控制器检测头连接用连接器直到听见"咔嚓"声。

拆卸

拆卸时、拿着连接器外围环笔直拔出。

传感器检测头电缆延长

使用传感器检测头用延长电缆时、在切断电源情况下把控制器背部检测头电缆长度切换开关旋转到“3m＋7m”。切换后再接通电源。

延长的同轴连接器、连接到0V电源。安装到金属板等时、请保持连接器与周围金属绝缘。

其他

本产品为在工业环境下使用为目的而开发／制造的产品。
请在接通电源后至少经过15分钟[GP-XC3SE(-P)、GP-XC5SE(-P)为20分钟]再使用本产品。因为刚接通电源时，电源电路尚未稳定，测量值可能会参差不齐。并且还须注意约2秒钟的净噪时间。
请勿在室外使用。
请勿在蒸气、灰尘等较多的场所使用。
请勿使产品和稀释剂等有机溶剂或水、油以及油脂直接接触。
