| 所属类型： | 可编程控制器 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 状 态： | 在产 |
| 特 点： | 参阅基本信息 |

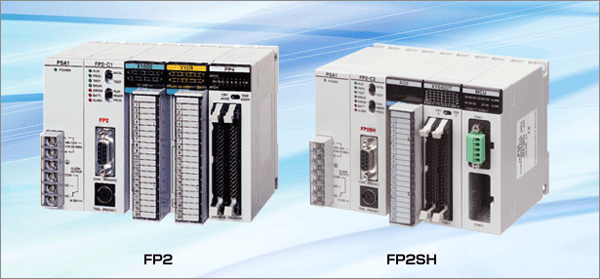

FP2：将中规模PLC的功能压缩到
袖珍本大小的机身中，最适合组装到装置上。
FP2SH：扫描时间1ms/20k步。实现了高速处理的高性能模式。
|

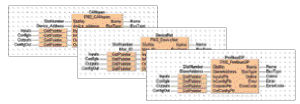

 | 注）在使用FNS单元，请使用编程软件Control FPWIN Pro Ver.5.24 以上的版本（包含左边的功能块库）来进行设定，编程。 在FPWIN GR上不能使用。 |

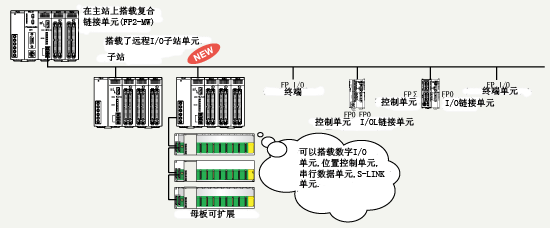

1.最适合于对多点I/O进行远程控制！1个主站最大可扩充至2048点。（不能搭载模拟I/O。） 2.位置控制,通用串行通信的远程控制!在子站单元所搭载的母板上可搭载数字I/0单元,位置控制单元以及通用串行通信单元。 |  |
系统构成 |
|---|
 |
1台2役！适用于网络链接的FP2SH！对应于开放网络链接的FL-NET、另外其他模式可对应FP2SH同类型的高速，大容量PLC的链接。 |  |
最大控制轴数112轴，充分应对大规模设备。
|  |
虽然保持了中规模PLC的功能，安装面积 却很小，有利于装置的小型化。
| ※ | 5模块型。 |
|---|
对母板配备了5，7，9，12，14模块，单元也是同宽的尺寸，因此可以选择经济实用 的单元。
可与操作指示面板和上位计算机进行连接，也可以用于使用调制解调器的 远程监控。
内置用于注释，日历时钟，扩展RAM和ROM运行的内存单元，可以追加最适合的选项。
与实数运算指令对应，可以简化数据处理等程序。
以同业界最高级别的运算速度实现了超高速处理。缩短了节拍时间，实现了装置的 高速化。
| ※ | 5模块型。 |
|---|
具有足够的程序容量，根据机种，可以选择60k型或120k型。
配备了小PC卡，可用于程序备份或用作扩充数据内存。可对大量数据进行处理。
在FP2中预先内置了选项功能。
| ※ | I/O单元和高功能单元与FP2系列通用。 |
|---|
|
|
|
| 品名 | 运算 速度 | 内置 RAM | 选项内存 | 其他 | 订货 产品号 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 扩展 RAM | ROM | IC 卡 | 日历 时钟 | 注释内存 | |||||
| FP2 | 标准型 | 0.35μs～ | 16k 步 ※1 | ○ （另售） | ○ （另售） | × | ○ ※2 | ○ ※3 | AFP2211 |
| 带64点 输入 | AFP2212 | ||||||||
| 带S-LINK | AFP2214 | ||||||||
| FP2SH | 60k 标准型 | 0.03μs～ | 60k 步 | × | ○ （另售） | × | ○ | ○ （内置） | AFP2231 |
| 60k型 带IC卡 I/F | 60k 步 | × | ○ （内置） | ○ （另售） | － | ○ （内置） | AFP2235 | ||
| 120k型 带IC卡 I/F | 120k 步 | × | ○ （内置） | ○ （另售） | － | ○ （内置） | AFP2255 | ||
| ※1 | 在FP2 CPU单元上,利用选项内存的扩展RAM可扩展到32步。 |
|---|---|
| ※2 | 为在FP2 CPU单元使用日历时钟，带日历时钟的选项内存是必需的。 |
| ※3 | 为使FP2 CPU单元容纳的注释功能，带注释内存的选件内存是必需的。 |
| 项目 | 规格概略 | ||||
|---|---|---|---|---|---|
| FP2 | FP2SH | ||||
| 电源・输入/输出 | 电源 | 100-120V AC/ 200-240V AC/ 100-240V AC/ 24V DC（单元不同） | |||
| 输入 | 12-24V DC/ 24V DC±公共端（单元不同） | ||||
| 输出 | 晶体管输出（NPN）：0.1A～0.5A （单元不同） 电器输出：2A～5A（单元不同） | ||||
| 功能 | 控制I/O点数 | 最多768点 | |||
| 扩展时 I/O点数 | 扩展时：最多1600点 使用远程I/O时：最多2048点 | 扩展时：最多1600点 使用远程I/O时:最多8192点 | |||
| 运算速度 | 基本指令： 0.35μs～/步 | 基本指令： 0.03μs～/步 | |||
| 程序容量 | 内置RAM（带有选件） | ||||
| 程序容量 | 16k步 | 60k步/120k步（C3P） | |||
| 指令 | 基本指令 | 96种 | 95种 | ||
| 高级指令 | 428种 | 434种 | |||
| 运算 内存 | 内部 继电器 | 4048点 | 14192点 | ||
| 定时器/ 计数器 | 1024点 | 3072点 | |||
| 数据 寄存器 | 6000字 | 10240字 | |||
| 特殊功能 | 通道间绝缘复合输入 | - | |||
| 中断输入 | - | ||||
| 模拟量输入/输出 | 使用模拟量输入/输出单元时：输入 8点/单元、 输出 4点/单元 | ||||
| 输入量程 | - | ||||
| 高速计数 | 使用4ch时 x 最大200kHz（脉冲输入输出单元） | ||||
| 脉冲输出 | 4ch使用时 x 1Hz～100kHz（脉冲输入输出单元） 4ch使用时 x 最大4MHz（位置控制单元多功能型） | ||||
| 对应数据通信 | RS232C、RS485、RS422 | ||||
| 对应数据链接 | S-Link、MEWNET-F、 EWNET-W、MEWNET-W2 PLC间连接、计算机链接、调制解调器、Ethernet | ||||
| 其他功能 | 运行中改写程序、固定时间扫描,密码,浮点运算、PID运算、日历时钟（追加日历功能的选项后可使用） | 运行中改写程序、固定时间扫描,密码、浮点运算,PID运算、内置日历时钟 | |||
| ※ | CPU单元及电源单元都以一模块型表示构成时的状况。 |
|---|
|
| 类型 | 使用16点I/O时 | 使用64点I/O时 |
|---|---|---|
| 5模块 | 最多48点 | 最多192点 |
| 7模块 | 最多80点 | 最多320点 |
| 9模块 | 最多112点 | 最多448点 |
| 12模块 | 最多160点 | 最多640点 |
| 14模块 | 最多192点 | 最多768点 |
|
| 母板的组合 | 可使用的模块数 | I/O点数 | |
|---|---|---|---|
| 7模块 | 7模块 | 11 | 176点←以16点I/O构成 704点←以64点I/O构成 |
| 7模块 | 9模块 | 13 | 208点←以16点I/O构成 832点←以64点I/O构成 |
| 9模块 | 9模块 | 15 | 240点←以16点I/O构成 960点←以64点I/O构成 |
| 7模块 | 12模块 | 16 | 256点←以16点I/O构成 1024点←以64点I/O构成 |
| 7模块 | 14模块 | 18 | 288点←以16点I/O构成 1152点←以64点I/O构成 |
| 9模块 | 12模块 | ||
| 9模块 | 14模块 | 20 | 320点←以16点I/O构成 1280点←以64点I/O构成 |
| 12模块 | 12模块 | 21 | 336点←以16点I/O构成 1344点←以64点I/O构成 |
| 12模块 | 14模块 | 23 | 368点←以16点I/O构成 1472点←以64点I/O构成 |
| 14模块 | 14模块 | 25 | 400点←1以16点I/O构成 1600点←以64点I/O构成 |
| ※1 | 无顺序的限制。 |
|---|---|
| ※2 | 5模块型的母板不可用于扩展。 |
14模块的板上装备了64点I/O单元的装置进行组合时、可控制的最多点数如下所示。
|
| ※ | 表示CPU单元和电源单元在1模块尺寸时的情况。 |
|---|
| CPU单元的种类 | 扩展时 | 使用远程I/O时 |
|---|---|---|
| FP2 | 最多1600点 | 最多2048点 |
| FP2SH | 最多1600点 | 最多2048点 |
