系列详情

LS-500 数字激光传感器

所属类型：	激光传感器
品牌：	松下
产地：	日本
状态：	在产
特点：	参阅基本信息

业内小型^※ 激光传感器检测头
LASER CLASS 1

透过型
M6检测头ON型
LS-H101

透过型
方形侧面ON型
LS-H102

同轴反射型
LS-H201

同轴回归反射型
LS-H901

放大器
LS-501
LS-501-C2

CE 、FDA 已取得。
CE : EMC指令

※根据2023年1月本公司对放大器分离型激光传感器检测头展开的调查。

特点

采用SUS机身。
安装时、维护时，即使碰到也不易损坏。
[透过型M6检测头ON型LS-H101]

采用1点M6固定
便于安装的构造。

检测距离实现了1m
(放大器的反应时间STD模式下)

检测距离实现了1m
[透过型方型侧面ON型 LS-H102]

检测距离实现了1m
(放大器的反应时间STD模式下)
实现了可对应450mm晶片的检测距离。

简单定位
观察映射在光轴调整屏幕上的红色光点，同时可一目了然地确认最佳的受光位置。

2点固定
与放大器内置、超小型激光传感器EX-L200透过型的形状相同。
可用作EX-L200的数字显示型。
弯曲点也实现了与EX-L200相同的品质。

(同轴反射，与以往产品相比，消减约60&的尺寸)
[同轴反射型 LS-H201]

W8×H23×D18mm的厚度、高度、进深，尺寸加以缩减后的最小形状。

同轴结构
将直线度较高的激光设计为同轴结构，从而在更狭窄的空间内也可稳定地进行检测，同时还便于安装。

配备有便于观察的工作状态指示灯
可全方位进行辨认。

实现长距离小光点
最大检测距离为300mm(放大器的反应时间STD模式下)，实现了ø2mm

除采用同轴结构外，还将光源配置在检测头的中央，因此设计变得更加简单。
[同轴回归反射型 LS-H901]

业内较小^※・较薄
W8×H23(指示灯部分除外)×D18mm的进深，尺寸缩减后的形状。

※根据2013年5月本公司对放大器分离型激光传感器检测头展开的调查。

检测距离实现了10mm～1m
(放大器的反应时间STD模式下)
对应近距离检测。

反应时间快^※60μs [放大器 LS-500]

追求与光纤传感器之间的亲和性

操作、菜单显示、形状均与FX-500相同。提高与光纤传感器之间的亲和性。

检测光轴的偏差
配备有双输出(自诊断输出)

能检测灰尘等污渍所引起的光量下降，并输出为警报。可将输出2设定为自诊断输出。对输出1的阈值进行教导后，输出2即进行联动，将任意设定的阈值余量转换后，进行设定。

长期、稳定地进行检测

配备有阈值追随功能。长期、稳定地进行检测，有助于削减维护工时。对于长期性环境变化(灰尘等)所引起的光量变化，会进行追随，因此可在任意周期确认入光量，并自动重设阈值。

逻辑运算

只有激光传感器可进行三种逻辑运算(AND、OR、XOR)。无需专用控制器，省配线，还可削减成本。还可与FX-500组合使用。

数据库

可将放大器的8种设定条件保存到本体的存储器。可保存、下载设定条件，因此对于多品种的制造现场，可减少品种更换的作业。

※根据2014年9月本公司对放大器分离型激光传感器检测头展开的调查。

支持网络通信

利用开放式总线对应通信单元SC-GU3系列，可与开放式网络CC-Link / DeviceNet / EtherCAT连接。可使用PLC、计算机等实施监控及各种设定。

※CC-Link是三菱电机株式会社的注册商标。DeviceNetTM是ODVA (Open DeviceNet Vender Association, Inc.)的注册商标。EtherCAT®是Beckhoff Automation GmbH的注册商标。

用途

透过型 M6顶端检测型

检测晶片的有无

引线框架的定位

判别工件的方向

透过型方形侧面的检测

检测晶片的倾斜

检测IC的共面度

检测模具内的残留物

同轴反射型

穿透工作台检测工件的有无

检测盖帽内有无填塞物

检测螺孔/螺丝的有无

同轴型回归反射型

检测胶带的有无

检测DVD、基板等的上限

检测瓶的有无

种类

检测头

种类		型号
透过型	圆柱形	LS-H101
透过型	方形	LS-H102
同轴反射型		LS-H201
同轴回归反射型		LS-H901

5m电缆长度型

备有5m电缆长度型(标准：2m)。请在型号末尾加注“-C5”进行订购。详细请参考型号一览表。

无反射镜型

LS-H901中备有不附带反射镜(RF-330)的型号。
请在型号末尾加注“-Y”进行订购。
详细请参考型号一览表。

型号一览表

种类		标准型型号	5m电缆长度型	无反射镜型
种类		标准型型号	型号	型号
透过型	圆柱形	LS-H101	LS-H101-C5	-
透过型	方形	LS-H102	LS-H102-C5	-
同轴反射型		LS-H201	LS-H201-C5	-
同轴回归反射型		LS-H901	LS-H901-C5	LS-H901-Y

放大器

种类	型号	输出	连接方式
连接器型	LS-501	NPN开路集电极晶体管双输出	使用另售的单触式电缆
连接器型	LS-501P	PNP开路集电极晶体管双输出	使用另售的单触式电缆
电缆型 (带外部输入)	LS-501-C2	NPN开路集电极晶体管双输出	附带2m橡皮电缆(6芯) 电缆外径：ø4mm
电缆型 (带外部输入)	LS-501P-C2	PNP开路集电极晶体管双输出	附带2m橡皮电缆(6芯) 电缆外径：ø4mm

单触式电缆

连接器型放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

种类	型号	内容
母电缆 (4芯)	CN-74-C1	长1m	0.15mm² 4芯橡皮电缆，一端带连接器。电缆外径：ø3mm
	CN-74-C2	长2m
	CN-74-C5	长5m
子电缆 (2芯)	CN-72-C1	长1m	0.15mm² 4芯橡皮电缆，一端带连接器。电缆外径：ø3mm 母电缆上最多可连接15根
	CN-72-C2	长2m
	CN-72-C5	长5m

连接器

种类	形状	型号	内容	备注
放大器连接用连接器		CN-EP4	检测头所附带的连接器。连接器发生损坏时，可用做备用。	[5个1套]

尾盘

放大器本体不附带尾盘。连接时请务必另行购买尾盘。

形状	型号	内容	备注
	MS-DIN-E	连接放大器或在DIN导轨上移动放大器时，请从两端夹紧放大器，并将其固定。连接时请务必使用。	[2个1套]

附件

MS-LS-1(检测头安装支架)
LS-H201□／LS-H901□用

材质:SUS304
附带2个带垫圈的M2螺丝(SUS)(长12mm)

RF-330(反射镜)

MS-EXL2-2(透过型用安装板)

材质：SUS304

规格

种类		透过型		同轴反射型	同轴回归反射型
种类		圆柱型	小型	同轴反射型	同轴回归反射型
型号		LS-H101	LS-H102	LS-H201	LS-H901
适用放大器		LS-501(P)、 LS-501(P)-C2
检测距离	H-SP	1m	1m	150mm	0.01～1m
	FAST	1m	1m	200mm	0.01～1m
	STD	1m	1m	300mm	0.01～1m
	LONG	1m	1m	450mm	0.01～1.5m
	U-LG	1m	1m	600mm	0.01～2m
	HYPR	1m	1m	750mm	0.01～2.5m
光点大小		约φ5mm以下 (距离1m时)	约φ5mm以下 (距离1m时)	约φ2mm以下 (距离300mm时)	约φ6mm以下 (距离1m时)
检测物体		不透明体、半透明体、透明体(注3)
工作状态指示灯		橙色LED(放大器输出ON时亮起)
环境性能	保护构造	IP40(IEC)	IP67(IEC)	IP40(IEC)	IP40(IEC)
	使用环境温度	-10～+55℃(注意不可结露、结冰)、保存时:-20～+70℃
	使用环境湿度	35～85%RH、保存时:35～85%RH
	使用环境照明度	白炽灯：受光面照明度3,000ℓx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	20MΩ以上，基于DC250V的高阻表所有电源连接端子与外壳之间
	耐振动	频率10～500Hz　双振幅1.5mm　X,Y和Z方向各2小时(不通电)
	耐冲击	加速度100m/s²（约10G）　X,Y和Z方向各3次(不通电)
投光元件	种类	红色半导体激光
	投光波峰波长	660nm	660nm	660nm	660nm
	激光级别	1级(JIS／IEC／FDA)
	最大输出	2mW	2mW	2mW	1mW
材质		本体外壳：SUS303 罩：聚碳酸酯	本体外壳：PBT 罩：丙烯	本体外壳：PBT、表示罩：聚碳酸酯、投・受光面：玻璃
电缆		0.09mm² 双芯屏蔽电缆，长2m		0.15mm² 双芯平行双线屏蔽电缆，长2m
重量		本体重量：约50g 包装重量：约75g	本体重量：约50g 包装重量：约70g	本体重量：约50g 包装重量：约80g	本体重量：约50g 包装重量：约85g
附件		M6螺母4个、齿锁垫圈(内)2个	MS-EXL2-2(安装板)：2个	MS-LS-1(安装支架)：1个	MS-LS-1(安装支架)：1个 RF-330(反射镜)：1个

(注1):	无指定时的测量条件为使用环境温度=+23℃。
(注2):	依据第50号激光通告(2007.6.24)，以FDA标准(21 CFR 1040.10或1040.11)为准。
(注3):	请勿必事先对实机检测确认后，再使用。
(注4):	透过型与同轴反射型的检测距离是指相对于白色无光泽纸(□100mm)的数值。
(注5):	同轴型回归反射型的检测距离是指相对于反射镜RF-330的数值。检测距离表示反射镜的可设范围。亦可在0.01m以下的距离检测物体。同轴型回归反射型在近距离检测理论上的镜面体或光线容易扩散的物体时，可能会因发生偏光的光线不稳定而导致无法检测。 [措施] 利用放大器的受光灵敏度功能降低受光灵敏度值。变更反应时间。使检测头远离检测物体。受光量因反射镜的表面状态而异。对于组合放大器LS-500系列，设定基准值时，请选择留有充足余量的基准值。
(注6):	依据FDA标准的Laser Notice No.50 (2007.6.24)规定，以FDA规则(21 CFR 1040.10及1040.11)为准。
(注7):	电缆不可延长。

种类		连接器型	电缆型
型号	NPN输出	LS-501	LS-501-C2
型号	PNP输出	LS-501P	LS-501P-C2
电源电压		12～24V DC ⁺¹⁰_-15% 脉动P-P10%以下
消耗电流		通常工作时：1,200mW以下(电源电压24V时消耗电流50mA以下、电缆型的监控电流输出除外) ECO模式下时：980mW以下(电源电压24V时消耗电流40mA以下、电缆型的监控电流输出除外)
输出(输出1、输出2)		<NPN输出型> NPN开路集电极晶体管・最大流入电流：50mA(注2) ・外加电压：30V DC以下(输出-0V之间) ・剩余电压：2V以下(最大流入电流条件下) <PNP输出型> PNP开路集电极晶体管・最大源电流：50mA(注2) ・外加电压：30V DC以下(输出-+V之间) ・剩余电压：2V以下(最大源电流时)
	输出动作	入光时ON／非入光时ON　切换式
	短路保护	配备
检测输出设定	输出1	通常模式／微分模式／应差模式／窗口对比模式　切换式
检测输出设定	输出2	通常模式／微分模式／应差模式／自我诊断输出模式　切换式	通常模式／微分模式／应差模式／自我诊断输出模式／电应输出模式输出　切换式
反应时间		H-SP：60μs以下、FAST：150μs以下、STD：250μs以下、LONG：500μs以下、U-LG：5ms以下、HYPR：24ms以下　切换式
监控电流输出		-	输出电流：约4～20mA(H-SP、FAST、STD：0～4,000表示时) 反应时间：2ms以下零点：4mA±1%F.S.以内跨距：16mA±5%F.S.以内直线性：±3%F.S.以内负载电阻：0～250Ω
外部输入		<NPN输出型> NPN无触点输入・信号条件 High：+8V～+V DC或开路、Low：0～+2V DC(源电流0.5mA以下) ・输入阻抗：约10kΩ <PNP输出型> PNP无触点输入・信号条件 High：+4V～+V DC(流入电流3.0mA以下)、Low：0～+0.6V DC或开路・输入阻抗：约10kΩ
外部输入功能		投光停止／教导(全自动，限定，2点)／逻辑运算／复制功能的锁定／显示调整／数据库加载／数据库保存　切换式
工作状态指示灯		橙色LED(输出1、输出2　ON时亮起)
激光投光指示灯		緑色LED(激光投光时亮起)
输出选择指示灯		黄色LED(输出选择时亮起)
数字显示		数字显示数字显示 8位7段(绿色LED4位+红色LED4位)　模式下表示(黄色LED)：L/D・CUST・PRO
入光量显示范围		H-SP／FAST／STD：0～4,000、LONG／U-LG／HYPR：0～9,999
灵敏度设定方法		2点教导/限定教导/全自动教导/手动调节
逻辑运算		检测输出1与运算对象之间：无效／and／or／xor　切换式运算对象：检测输出2／紧贴上位放大器(检测输出1)／外部输入　切换式
定时器功能		<输出1> 断开延迟定时器/接通延迟定时器/单触式定时器/接通·断开延迟定时器/接通延迟·单触式定时器有效/无效切换式　定时器时间可变
定时器功能		<输出2> 断开延迟定时器/接通延迟定时器/单触式定时器有效/ 无效切换式　定时器时间可变
	定时器时间	定时器范围“ms”：约0.5ms、约1～9,999ms、约1ms为单位定时器范围“sec”：约0.5s、约1～32s、约1s为单位定时器范围“1／10ms”：约0.05ms、约0.1～999.9ms、约0.1ms为单位　各输出分别设定
防干扰功能		配备(注3)
环境性能	使用环境温度	-10～+55℃［4～7台紧贴安装时：-10～+50℃、8～16台紧贴安装时(电缆型为8～12台)：-10～+45℃］ (注意不可结露、结冰)、保存时:-20～+70℃
	使用环境湿度	35～85%RH、保存时:35～85%RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	20MΩ以上，基于DC250V的高阻表　所有电源连接端子与外壳之间
	耐振动	频率10～150Hz　双振幅0.75mm(最大10G)　X,Y和Z方向各2小时(不通电)
	耐冲击	耐久98m/s²(约10G)　XYZ各方向5次(不通电)
材质		本体外壳：聚碳酸酯、罩：聚碳酸酯、开关：聚甲醛
保护构造		IP40(IEC)
电缆		-	0.2mm² 6芯橡胶绝缘电缆，长2m
电缆延长		0.3mm² 以上的电缆全长可延长至100m
重量		本体重量：约15g、包装重量：约55g	本体重量：约75g、包装重量：约110g
附件		FX-MB1(放大器保护封条)：1套

(注1):	无指定时的测量条件为使用环境温度=+23℃。
(注2):	串联连接5台以上时为25mA。但，延长电缆除外。
(注3):	可紧贴安装台数：H-SP：0台／FAST：2台／STD、LONG、U-LG、HYPR：4台。

尺寸图

单位mm

LS-H101□

检测头

(注1):投光器上未装备。

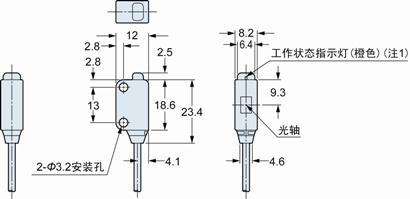

LS-H102□

检测头

(注1):投光器上未装备。

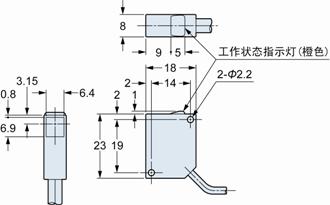

LS-H201□
LS-H901□

检测头

RF-330反射镜(LS-H901□附带)的尺寸图请点击这里

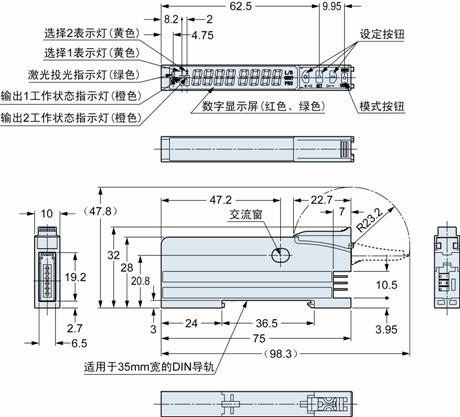

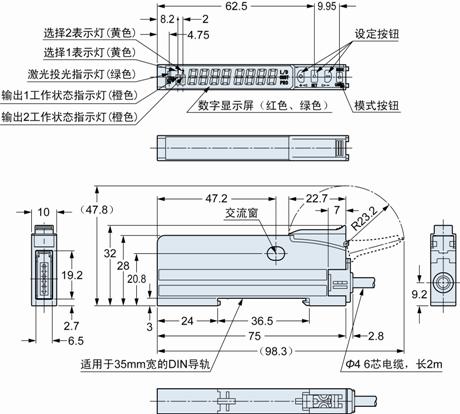

LS-501
LS-501P

放大器

LS-501-C2
LS-501P-C2

放大器

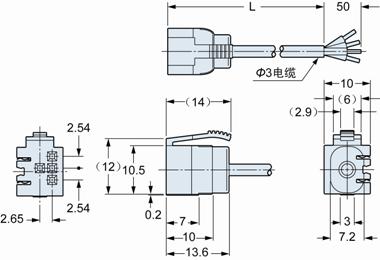

CN-74-C1
CN-74-C2
CN-74-C5

母电缆(另售)

・长度

型号	长度(mm)
CN-74-C1	1,000
CN-74-C2	2,000
CN-74-C5	5,000

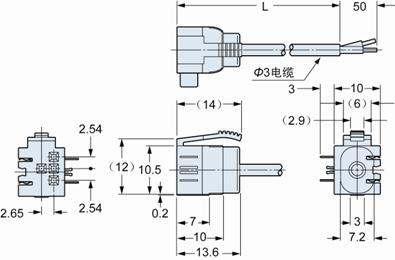

CN-72-C1
CN-72-C2
CN-72-C5

子电缆(另售)

・长度

型号	长度(mm)
CN-72-C1	1,000
CN-72-C2	2,000
CN-72-C5	5,000

MS-DIN-E

尾盘(另售)

材质：聚碳酸酯

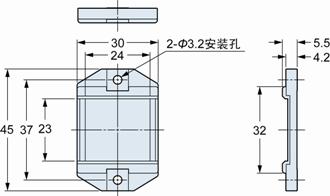

RF-330

反射镜(LS-H901□附带)

材质：丙烯(反射镜)、ABS(基座)

RF-310

反射镜(另售)

材质：丙烯(反射镜)、ABS(基座)

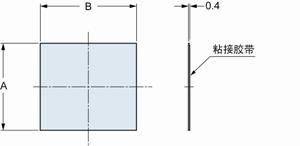

RF-33
RF-31

反射镜(另售)

型号	A	B
RF-33	25.2	27.8
RF-31	9.2	9.2

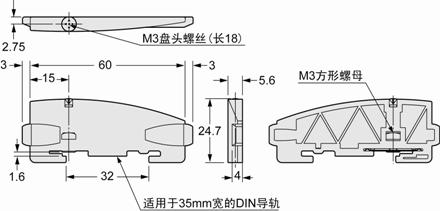

MS-DIN-2

放大器安装支架(另售)

材质:SPCC(光泽镀锌)

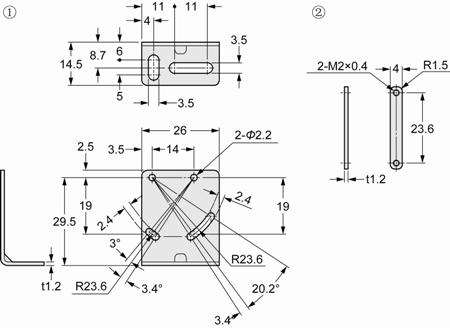

MS-LS-1

检测头安装支架

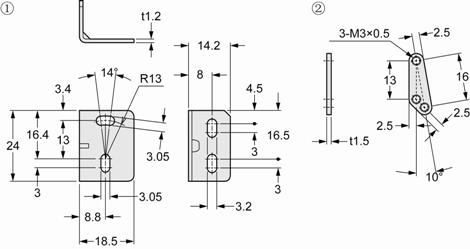

MS-EXL2-1

检测头安装支架(另售)
立式安装支架

材质：SUS304
附带2个带垫圈的M3螺丝(长14mm)(SUS304)

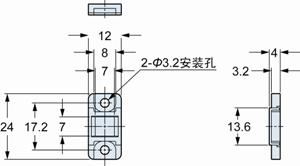

MS-EXL2-2

安装板(LS-H102□附带)



材质：SUS304 (注1)：不附带螺丝。请另行准备。

安装图图示为安装在投光器上时的情况。

※不使用安装板时，可能会发生光轴偏差。

MS-EXL2-5

检测头安装支架(另售)
倒装式安装支架

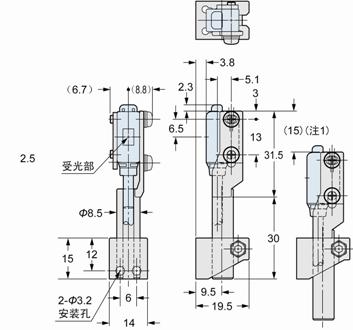

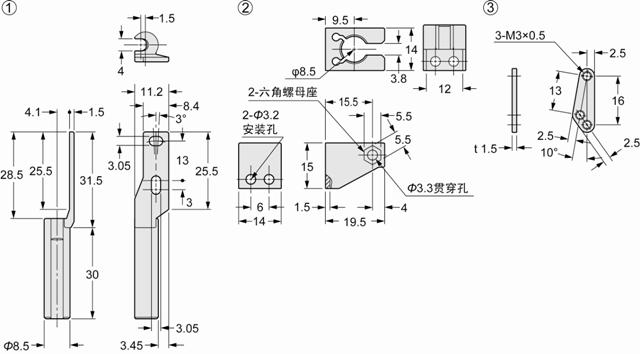

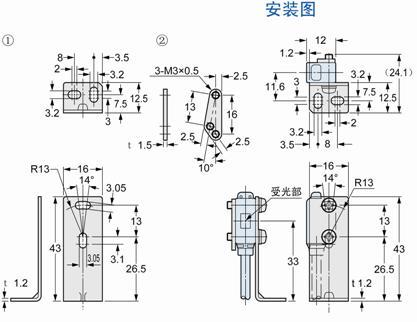

MS-EXL2-4

检测头安装支架(另售)
自由调节安装支架

安装图
图示为安装在透过型受光器上时的情况。

(注1):可动部分的调整范围。

可选件

品名	型号	内容
检测头安装支架	MS-EXL2-1	LS-H102□（方形侧面检测用用）立式安装支架
	MS-EXL2-4	LS-H102□（方形侧面检测用用）自由调节安装支架
	MS-EXL2-5	LS-H102□（方形侧面检测用用）倒装式安装支架
放大器安装支架	MS-DIN-2	放大器专用支架。
放大器保护封条	FX-MB1	2个交流窗用密封垫和1个连接器用封条：10套通交流窗用密封垫：防止从一个放大器上传输信号造成的动作异常及对另一个放大器的影响。连接器用封条：带有单触式电缆针，防止任何金属等的接触。
反射镜	RF-310	用于同轴型回归反射型。是小型规格的反射镜。	检测距离：0.01～1m
反射带	RF-31	用于同轴回归反射型。规格：9.2×9.2×t0.4mm	检测距离：0.01～1m
反射带	RF-33	用于同轴回归反射型。规格：25.2×27.8×t0.4mm	检测距离与RF-330相同。

检测头安装支架

MS-EXL2-1

材质：SUS304 附带2个带垫圈的M3螺丝(SUS304)(长14mm)

MS-EXL2-4

材质：锌压铸件附带2个带垫圈的M3螺丝(SUS)(长14mm)、附带1个M3内六角螺栓(SUS)(长10mm)、附带1个M3六角螺母(SUS)

MS-EXL2-5

材质：SUS304 附带2个带垫圈的M3螺丝(SUS)(长14mm)

放大器安装支架

・MS-DIN-2

附带2个带垫圈的M3螺丝(长14mm)

反射镜

・RF-310

反射带

・RF-33

・RF-31

放大器保护封条

・FX-MB1

回路・连接

NPN输出型

输入、输出电路图

(注1):	单触式电缆的子电缆不配备+V(褐色)和0V(蓝色)导线。电源来自母电缆的连接器。

※1

符号･･･	D1、D2、D3、D4：电源逆接保护用二极管
	ZD1、ZD2：电涌电压吸收用齐纳二极管
	Tr1、Tr 2：NPN输出晶体管

连接图

(注1):	单触式电缆的子电缆不配备+V(褐色)和0V(蓝色)导线。电源来自母电缆的连接器。
(注2):	单触式电缆未配备灰色或粉色导线。

连接器型端子排列图

※放大器连接器(CN-EP4)针排列图

端子No.	导线颜色
1	紫色
2	白色
3	屏蔽
4	屏蔽
5	黑色
6	粉色

PNP输出型

输入、输出电路图

(注1):	单触式电缆的子电缆不配备+V(褐色)和0V(蓝色)导线。电源来自母电缆的连接器。

※1

符号･･･	D1、D2、D3、D4：电源逆接保护用二极管
	ZD1、ZD2：电涌电压吸收用齐纳二极管
	Tr1、Tr 2：PNP输出晶体管

连接图

(注1):	单触式电缆的子电缆不配备+V(褐色)和0V(蓝色)导线。电源来自母电缆的连接器。
(注2):	单触式电缆未配备灰色或粉色导线。

连接器型端子排列图

※放大器连接器(CN-EP4)针排列图

端子No.	导线颜色
1	紫色
2	白色
3	屏蔽
4	屏蔽
5	黑色
6	粉色

使用注意事项

・	本网站是您选择产品时的指南，使用时请务必阅读附带的使用说明书。

请勿将本产品作为保护人身安全的检测装置使用。
欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

激光的相关注意事项

本产品目录是您选择产品时的指南，使用时请务必阅读附带的使用说明书。
请勿将本产品作为保护人身安全的检测装置使用。

依据FDA标准的Laser Notice No.50 (2007.6.24)规定，以FDA规则(21 CFR 1040.10及1040.11)为准。

激光产品的安全标准

激光的能量密度较高，可能会对眼睛、皮肤等造成伤害。因此，在IEC和JIS等标准中，对安全性进行了分级，规定了相应的管理方法等。LS-H□为1级激光产品。

遵照JIS C 6802(IEC 60825-1)进行分级

级　别	概　要
1级	这是在可进行合理预测的运行条件下确保安全的激光。

关于激光安全措施

为了安全使用激光产品，我们遵照JIS C 6802(IEC 60825-1)，对“激光产品安全标准”做出了明确的规定。使用前，请先确认具体内容。

各部分的名称(放大器)

安装

放大器
<放大器的安装方法>

(1)	将安装部后部嵌入35mm宽的DIN导轨。
(2)	将安装部后部朝35mm宽DIN导轨压紧的同时，将放大器前部嵌入35mm宽的DIN导轨。

<放大器的拆卸方>

(1)	手拿放大器，将其向前推。
(2)	提起放大器前端，即可拆卸。

(注1):	如果没有向前推放大器就提起前端时，安装部分后端的挂钩可能会折损，敬请注意。

<检测头的安装>

(1)	将检测头连接器部从插入口插入，听到直到“卡嗒”一声。
(2)	再在连接器上装上外罩。

检测头:LS-H101□

紧固扭矩应为0.98N･m以下。

检测头:LS-H102□

安装本产品时，请使用右图的安装板MS-EXL2-2(附带)。
M3螺钉紧固扭矩应为0.5N・m以下。

安装本产品时，如使用专用的传感器安装支架MS-EXL2-1(另售)，根据传感器安装支架的安装方向，需要使用安装板MS-EXL2-2(附带)。请按照下图所示方法进行安装。

<无需安装板>

<需要安装板>

LS-H201□、LS-H901□

紧固扭矩应为 0.5N･m以下。
从水平方向或垂直方向安装检测头时，请如下图①所示，同样按水平方向或垂直方向安装反射镜。
如果从水平方向或垂直方向安装检测头，而将反射镜倾斜安装(如下图②所示)，会使反射量降低，从而导致检测不稳定。

正确的安装方法(图①)
从水平方向或垂直方向安装检测头，反射镜也相应按水平方向或垂直方向安装时

错误的安装方法(图②)
从水平方向或垂直方向安装检测头，将反射镜倾斜安装时

配线

请务必在切断电源的状态下进行配线作业和连接作业。
请确认电源的波动，以免电源输入超过额定范围。
外加超过额定范围的电压或直接连接在交流电源上，可能导致损坏或烧毁事故，敬请注意。
使用市售的开关调节器时，请务必将电源的框架式接地(F.G.)端子接地。
在传感器安装部周围使用作为干扰发生源的设备(开关调节器、变频马达等)时，请务必将设备的框架式接地(F.G.)端子接地。
负载短路或配线错误可能导致损坏或烧毁事故，敬请注意。
请避免与高压线和动力线并行配线，或使用同一配线管。否则会因电磁感应而导致误动作。
直流电源请务必使用绝缘变压器。使用自动变压器(自耦变压器) 时，有时会损坏本体和电源。
请务必在连接器型LS-501(P)中使用另行出售的单触式电缆。此外，延长电缆时，可通过截面积为0.3mm2以上的电缆将全长延长至100m。不过，为避免干扰，请尽量缩短配线。设定电源电压时，请考虑到线缆导通电阻所引起的压降。
另外，扩展的情况下，5~8台时：最长50m，9~16台时：最长20m。
