系列详情

LS-400 数字激光传感器

所属类型：	激光传感器
品牌：	松下
产地：	日本
状态：	在产
特点：	参阅基本信息

高精度激光检测，更贴近检测物体，使用更方便！

UL/C-UL 、CE 、Korean S Mark 、FDA 、UKCA 已取得。
UL/C-UL : Recognition认证(LS-403 除外) [LS-401(P)(-C2) 符合UL标准，感应头符合 C-UL 标准。]
FDA : 仅限LS-H□F□
韩国S标志 : 仅一部分型号

特点

准备了可对应各类应用程序的6种激光感应头

行业标准安装间距

检测头的安装间距为25.4mm，和小型光电传感器CX-400 Ver.2系列具有相同的行业标准。更换小型光电传感器为激光传感器时，亦可原封不动地使用安装支架。

简单易行的光点调整 [长检测距离光点反射型 / 长检测距离线性反射型]

在检测头的背面安装有光点调节器，因此可在观察光点的同时进行简单调整。另外，由于需要使用螺丝刀进行调整，因此可避免维修时的手动误操作。

配备FDA / JIS / IEC级别1型产品系列 [LS-H91(F)-A、LS-H21(F)-A]

级别1型，光点可视。可很轻易地对准光轴。

备有光轴微调支架 [MS-CX-11]

即使在安装传感器后，也可在上下、左右方向进行各4°的微调。可实现双向(纵向、横向)安装。

设定简单·双重显示

双面分别搭载大型4位数字显示。能够在确认当前入光量(红色显示)的同时，方便地设定最佳基准值(绿色显示)。

2个开关，操作简便

操作开关仅有大型MODE按钮和大型突出开关2个。

省配线、省空间

采用ONE SHOT电缆可节省配线(连接器型)。
能够减少转接端子座的接点数量和工时，有助于节省空间。另外，LS-400系列的传感器可与数字光纤传感器FX-500/FX-300系列等连接器型传感器横向连接。

注意事项：通信方式等因放大器的不同而不同，连接各放大器时，请确认各放大器的使用说明书后再进行使用。

保养及预防维护更方便、带上位通信功能的新型产品闪亮登场！ [LS-403]

支持网络通信
利用开放式总线对应通信单元SC-GU3系列，可与开放式网络CC-Link / DeviceNet / EtherCAT连接。可使用PLC、机实施监控及各种设定。

※	CC-Link是三菱电机株式会社的注册商标。 DeviceNet™是、ODVA(Open DeviceNet Vender Association, Inc.)的注册商标。 EtherCAT®是、Beckhoff Automation GmbH的注册商标。
※	关于SC-GU3系列，详细请参考SC-GU3系列页面。

节省维护工时装备基准值追踪周期设定功能
为追踪长期的环境变化(灰尘等)引起的投光量变化，可按照任意周期确认入光量，并自动对基准值进行重新设定。
从而有助于减少维护工时。

MODE NAVI 定制功能

从应答时间、M.G.S.功能、数据库负载、投光停止功能、D-CODE中选择您经常使用的功能，只需将其收入到CUSTOM模式中，即可简单完成变更设置。

确实感应微小差异（M.G.S.功能）

近距离感应时，和检测到透明体·微小物体时，可以调节感应器的受光灵敏度，从3个分档（U-LG时为4个分档）中选择最佳设定。
并且，即使改变受光灵敏度，传感器的应答时间也不会发生变化。

可进行外部输入的电缆型

电缆型LS-401-C2装备（5芯）外部输入线。建议进行装置外部教导和停止激光投光时使用，或作为单体使用激光感应器时。

最多可密集安装4个感应头

通过自动干涉防止功能，最多可防止4个感应头的干涉。

装备投光停止功能

当不希望激光光点进入图像处理机器的视野时，可通过外部输入发出的投光停止信号，停止激光放射。

设定状态一目了然（D-CODE）

用8位编码表示放大器的设定状态。方便进行远距离的作业指示和后续跟进。

用途

检测形状复杂的工件

可在线性状的检测区域中，更加稳定地检测形状复杂的工件。

检测卷材的余量

由于是光点直径约φ1mm(检测距离1m)的同轴型回归反射型，因此可对卷材的余量进行高精度的检测。

检测电子零部件的pin脚

由于可根据工件调整光点形状，因此从较远的地点检测小型工件时，亦可轻易地进行设定。

种类

检测头

种类			型号	适用标准	检测距离
同轴型回归反射型		级别 2	LS-H92 (注1)	JIS/IEC/GB	U-LG : 0.2～30m(注4) STD : 0.2～20m(注4) FAST : 0.2～10m(注4) H-SP : 0.2～10m(注4)
			LS-H92F (注2)	FDA/IEC/JIS
			LS-H91 (注1)	JIS/IEC/GB	U-LG : 0.1～7m(注4) STD : 0.1～5m(注4) FAST : 0.1～3m(注4) H-SP : 0.1～3m(注4)
			LS-H91F (注2)	FDA/IEC/JIS
		级别 1	LS-H91-A (注1)	JIS/IEC/GB	U-LG : 0.1～5m(注4) STD : 0.1～3m(注4) FAST : 0.1～1m(注4) H-SP : 0.1～1m(注4)
		级别 1	LS-H91F-A (注2)	FDA/IEC/JIS
扩散反射型	长检测距离光点反射型	级别 2	LS-H21 (注1)	JIS/IEC/GB	U-LG : 30～1,000mm STD : 30～500mm FAST : 30～300mm H-SP : 30～300mm
		级别 2	LS-H21F (注2)	FDA/IEC/JIS
		级别 1	LS-H21-A (注1)	JIS/IEC/GB	U-LG : 30～500mm STD : 30～250mm FAST : 30～150mm H-SP : 30～150mm
		级别 1	LS-H21F-A (注2)	FDA/IEC/JIS
	长检测距离线性反射型	级别 2	LS-H22 (注1)(注3)	JIS/IEC/GB	U-LG : 30～1,000mm STD : 30～500mm FAST : 30～300mm H-SP : 30～300mm
	长检测距离线性反射型	级别 2	LS-H22F (注2)(注3)	FDA/IEC/JIS

注意	：	由于需根据不同的安装方法选择不同的安装支架，因此本检测头不附带安装支架。请另行订购检测头安装支架。

(注1)：	已取得韩国S标志的认证。
(注2)：	依据FDA标准的Laser Notice No.50 (2007.6.24)规定，以FDA规则(21 CFR 1040.10及1040.11)为准。
(注3)：	LS-H22(F)是长检测距离光点反射型LS-H21(F)和线性反射用透镜附件LS-MR1的成套型号。实际的产品型号为LS-H21(F)。
(注4)：	检测距离为相对于反射镜RF-330[LS-H92(F)为RF-230]的数值。另外，检测距离表示反射镜的可设范围。亦可在0.1m[LS-H92(F)为0.2m]以下的距离检测物体。当靠近检测头的地方存在白纸、镜面体时，可能出现投光的反射入光的现象，敬请注意。此时，请利用放大器本体的M.G.S.功能变更反应时间和受光灵敏度后再使用。

5m电缆长度型

备有5m电缆长度型(标准：2m)。请在型号末尾加注“-C5”进行订购。
LS-H91-C5、LS-H91-A-C5、LS-H21-C5、LS-H22-C5

标准型	5m电缆长度型
LS-H91	LS-H91-C5
LS-H91-A	LS-H91-A-C5
LS-H21	LS-H21-C5
LS-H22	LS-H22-C5

无反射镜型

LS-H91(F)、LS-H91(F)-A以及LS-H92(F)中备有不附带反射镜(RF-330或RF-230)的型号。
请在型号末尾加注“-Y”进行订购。
LS-H92-Y、LS-H92F-Y、LS-H91-Y、LS-H91F-Y、LS-H91-A-Y、LS-H91F-A-Y

标准型	无反射镜型
LS-H92	LS-H92-Y
LS-H92F	LS-H92F-Y
LS-H91	LS-H91-Y
LS-H91F	LS-H91F-Y
LS-H91-A	LS-H91-A-Y
LS-H91F-A	LS-H91F-A-Y

放大器

种类		型号	输出	连接方式
连接器型		LS-401 (注1)	NPN开路集电极晶体管双输出	使用另售的ONE SHOT电缆(4芯)
连接器型		LS-401P	PNP开路集电极晶体管双输出
	带上位通信功能 (注2)	LS-403	NPN开路集电极晶体管双输出
电缆型 (带外部输入)		LS-401-C2 (注1)	NPN开路集电极晶体管双输出	附带2m橡皮电缆(5芯)
电缆型 (带外部输入)		LS-401P-C2	PNP开路集电极晶体管双输出	附带2m橡皮电缆(5芯)

(注1)：	已取得韩国S标志的认证。
(注2)：	进行上位通信时，另行需要开放网络对应通信单元SC-GU3系列。

单触式电缆

连接器型放大器本体不附带单触式电缆。请务必另行购买单触式电缆。

种类	型号	内容
母电缆 (4芯)	CN-74-C1	长1m	0.2mm² 4芯片橡皮电缆，一端带连接器电缆外径：ø3.3mm
	CN-74-C2	长2m
	CN-74-C5	长5m
子电缆 (2芯)	CN-72-C1	长1m	0.2mm² 2芯片橡皮电缆，一端带连接器电缆外径：ø3.3mm 最多可在母电缆连接15个
	CN-72-C2	长2m
	CN-72-C5	长5m

(注):	从2013年3月开始生产的产品，单触式电缆的材质将更改为适应UL认证的材质(难燃性VW-1)。・導体公称断面積：0.15mm²→0.2mm² ・铠装外径：ø3.0mm→ø3.3mm

尾盘

放大器本体不附带尾盘。连接时请务必另行购买尾盘。

形状	型号	内容
	MS-DIN-E	连接放大器或在DIN导轨上移动放大器时，请从两端夹紧放大器，并将其固定。连接时请务必使用。

附件

RF-330(反射镜)

CN-EP1(放大器连接器) (注1)

(注1)：检测头上标准装配1个连接器。

LS-MR1(用于线性反射的透镜附件)

RF-230(反射镜)

(注1) ：LS-H92(F)专用。

规格

种类		同轴型回归反射型
		级别2		级别1
型号	JIS/IEC/GB 适合类型	LS-H92	LS-H91	LS-H91-A
	FDA/IEC/JIS 适合类型(注2)	LS-H92F	LS-H91F	LS-H91F-A
适合放大器		LS-401(P)、LS-401(P)-C2、LS-403
检测距离	LONG	0.2〜30m (注3)	0.1〜7m (注3)	0.1〜5m (注3)
	STD	0.2〜20m (注3)	0.1〜5m (注3)	0.1〜3m (注3)
	FAST	0.2〜10m (注3)	0.1〜3m (注3)	0.1〜1m (注3)
	H-SP
工作状态指示灯		橙色LED(放大器输出ON时亮起)
激光投光指示灯		绿色LED(激光投光时亮起)
光点调节器		-
环境性能	保护构造	IP40(IEC)
	使用环境温度	－10～＋55℃(注意不可结露、结冰)，存储时：－20～＋70℃
	使用环境湿度	35～85％RH，存储时：35～85％RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10～500Hz 双振幅1.5mm(MAX.10G) X,Y和Z方向各2小时
	耐冲击	加速度100m/s²(约10G)　X,Y和Z方向各3次
投光元件	JIS/IEC/GB 适用类型	红色半导体激光 2级(JIS/IEC/GB) 最大输出：3mW 投光波峰波长：655nm		红色半导体激光 2级(JIS/IEC/GB) 最大输出：1mW 投光波峰波长：655nm
	FDA/IEC/JIS 适用类型 (注2)	红色半导体激光 2级(FDA/IEC/JIS) 最大输出：3mW 投光波峰波长：655nm		红色半导体激光 2级(FDA/IEC/JIS) 最大输出：1mW 投光波峰波长：655nm
材质		外壳：PBT(安装部：PEI)、透镜罩：丙烯
电缆		0.1mm² 单芯平行双线屏蔽电缆，长2m(带放大器连接器)(注4)
重量		本体重量：约30g 包装重量：约40g	本体重量：约30g 包装重量：约45g
附件		RF-230(反射镜)：1个警告标签：1套(根据标准要求，同时随附日语、英语和汉语各一张。)	RF-230(反射镜)：1个警告标签：1套(根据标准要求，同时随附日语、英语和汉语各一张。)	RF-230(反射镜)：1个说明标签：1套(根据标准要求，同时随附日语、汉语各一张。)

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：依据FDA标准的Laser Notice No.50 (2007.6.24)规定，以FDA规则(21 CFR 1040.10及1040.11)为准。
(注3)：检测距离为相对于反射镜RF-330[LS-H92(F)为RF-230]的数值。另外，检测距离表示反射镜的可设范围。亦可在0.1m[LS-H92(F)为0.2m]以下的距离检测物体。
同轴型回归反射型在近距离检测理论上的镜面体或光线容易扩散的物体时，可能会因发生偏光的光线不稳定而导致无法检测。
此时请采取以下措施。
措施
·利用放大器的M.G.S.功能降低受光灵敏度值。
·变更反应时间。
·使检测头远离检测物体。
(注4)：电缆不可延长。

种类		扩散反射型
		长检测距离光点反射型		长检测距离线性反射型
		级别2	级别1
型号	JIS/IEC/GB 适用类型	LS-H21	LS-H21-A	LS-H22 (注3)
	FDA/IEC/JIS 适用类型 (注2)	LS-H21F	LS-H21F-A	LS-H22F (注3)
适用放大器		LS-401(P)、LS-401(P)-C2、LS-403
检测距离	LONG	30〜1,000mm	30〜500mm	30〜1,000mm
	STD	30〜500mm	30〜250mm	30〜500mm
	FAST	30〜300mm	30〜150mm	30〜300mm
	H-SP
工作状态指示灯		橙色LED(放大器输出ON时亮起)
激光透光指示灯		绿色LED(激光投光时亮起)
光电调节器		配备多圈调节器
环境性能	保护构造	IP40(IEC)
	使用环境温度	－10～＋55℃(注意不可结露、结冰)，存储时：－20～＋70℃
	使用环境湿度	35～85％RH，存储时：35～85％RH
	使用环境照明度	白炽灯：受光面照明度3,000lx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10～500Hz 双振幅1.5mm(MAX.10G) X,Y和Z方向各2小时
	耐冲击	加速度100m/s²(约10G)　X,Y和Z方向各3次
投光元件	JIS/IEC/GB 适用类型	红色半导体激光 2级(JIS/IEC/GB) 最大输出：3mW 投光波峰波长：655nm	红色半导体激光 1级(JIS/IEC/GB) 最大输出：1mW 投光波峰波长：655nm	红色半导体激光 2级(JIS/IEC/GB) 最大输出：3mW 投光波峰波长：655nm
	FDA/IEC/JIS 适用类型 (注2)	红色半导体激光 2级(JIS/IEC/GB) 最大输出：3mW 投光波峰波长：655nm	红色半导体激光 1级(JIS/IEC/GB) 最大输出：1mW 投光波峰波长：655nm	红色半导体激光 2级(JIS/IEC/GB) 最大输出：3mW 投光波峰波长：655nm
材质		外壳：PBT(安装部：PEI)、透镜罩：丙烯
电缆		0.1mm² 单芯平行双线屏蔽电缆，长2m(带放大器连接器)(注4)
重量		本体重量：约30g 包装重量：约40g		本体重量：约35g 包装重量：约45g
附件		警告标签：1套 (根据标准要求，同时随附日语、英语和汉语各一张。)	说明标签：1套 (根据标准要求，同时随附日语、汉语各一张。)	LS-MR1(线性反射用透镜附件) ：1个警告标签：1套(根据标准要求，同时随附日语、英语和汉语各一张。)

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：依据FDA标准的Laser Notice No.50 (2007.6.24)规定，以FDA规则(21 CFR 1040.10及1040.11)为准。
(注3)：LS-H22(F)是长检测距离光点反射型LS-H21(F)和线性反射用透镜附件LS-MR1的成套型号。实际的产品型号为LS-H21(F)。
(注4)：电缆不可延长。

种类		连接器型		电缆型
			带上位通信功能
型号	NPN输出	LS-401	LS-403	LS-401-C2
	PNP输出	LS-401P	-	LS-401P-C2
电源电压		12～24V DC±10％　脉动P-P10％以下
功耗		通常工作时：950mW以下(电源电压24V时，消耗电流40mA以下)，ECO模式下：780mW以下(电源电压24V时，消耗电流33mA以下)
输出 (输出1、输出2)		<NPN输出型> NPN开路集电极晶体管・最大流入电流：100mA(LS-403为50mA)(注2) ・·外加电压：30V DC以下(输出和0V之间) ・剩余电压：1.5V以下[流入电流为100mA(LS-403为50mA)(注2)] <PNP输出型> PNP开路集电极晶体管・最大源电流：100mA(注2) ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：1.5V以下[源电流为100mA(注2)]
	输出动作	可用突出开关选择入光时ON/非入光时ON短
	短路保护	配备
反应时间		80μs以下(H-SP)、150μs以下(FAST)、500μs以下(STD)、4ms以下(U-LG)　可用突出开关选择
外部输入 (投光停止全自动教导/限定教导)		-		<NPN输出型> NPN无触点输入・信号条件：High … +5V～+V或断开　　　　　 Low … 0～+2V(源电流0.5mA以下) ・输入阻抗：约10kΩ <PNP输出型> PNP无触点输入・信号条件：High … ＋4V～＋V(流入电流3mA以下) 　　　　　　Low … 0～＋0.6V或断开・输入阻抗：约10kΩ
工作状态指示灯		橙色LED(输出1、2 ON时亮起)
激光投光指示灯		绿色LED(激光投光时亮起)
Select指示灯		黄色LED(选择输出1、2时亮起)
MODE指示灯		RUN ：绿色LED、TEACH·L/D·TIMER·CUST·PRO ：黄色LED
数字显示		4位(绿色)+4位(红色) LED显示
灵敏度设定方法		通常模式：2点教导/限定教导/全自动教导/手动调节窗口对比模式：教导(1点、2点、3点)/手动调节应差模式：教导(1点、2点、3点)/手动调节微分模式：LS-401□为5步设定，LS-403为8步设定
设定灵敏度微调功能		配备
定时器功能		配备有可变接通延迟定时器/断开延迟定时器/ONE SHOT定时器　有效/无效切换式
	定时器时间	约1〜9,999ms	约0.5ms、1〜9,999ms	约1〜9,999ms
自动防干扰功能		装备[最多可贴近安装4台检测头(但是LS-401□在H-SP模式下无效，LS-403在H-SP模式下最多可安装2台检测头)]
环境性能	使用环境温度	-10～＋55℃(4～7台贴近安装时：-10～+50℃、8～16台贴近安装时：-10～＋45℃)(注意不可结露、结冰)、存储时：-20～＋70℃
	使用环境湿度	35～85％RH，存储时：35～85％RH
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击	加速度98m/s²(约10G)　X,Y和Z方向各5次
材质		本体外壳：耐热ABS，外罩：聚碳酸酯，按钮开关：丙烯，突出开关：ABS
电缆		- (注4)		0.15mm² 5芯橡皮电缆，长2m
电缆延长		0.3mm² 以上的电缆全长可延长至100m
重量		本体重量：约15g，包装重量：约20g		本体重量：约65g，包装重量：约75g

(注1)：无指定时的测量条件为使用环境温度=+23℃。
(注2)：串联连接5～8个LS-401(P)时为50mA，串联连接9～16个时为25mA。
(注3)：串联连接5～16个LS-403时为25mA。
(注4)：连接器型不附带电缆。请务必另行购买ONE SHOT电缆。
将LS-403连接至CC-Link对应通信单元SC-GU2-C时，请购买无线连接器。
母电缆(4芯)：CN-74-C1(电缆长1m)、CN-74-C2(电缆长2m)、CN-74-C5(电缆长5m)
子电缆(2芯)：CN-72-C1(电缆长1m)、CN-72-C2(电缆长2m)、CN-72-C5(电缆长5m)
无线连接器：CN-70

尺寸图

单位mm

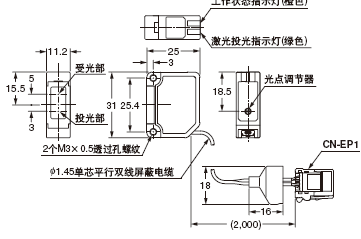

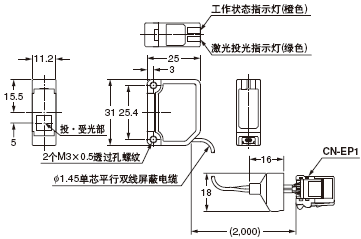

LS-H91(-A)
LS-H91F(-A)

检测头

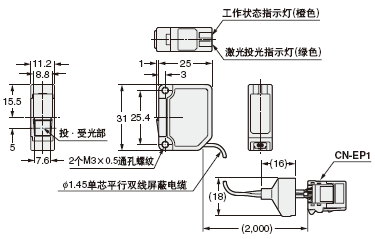

LS-H92
LS-H92F

检测头

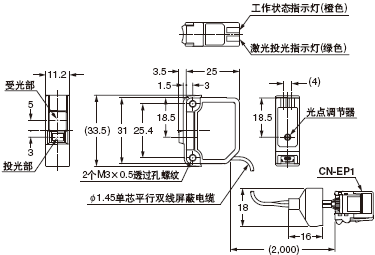

LS-H21(-A)
LS-H21F(-A)

检测头

LS-H22
LS-H22F

检测头

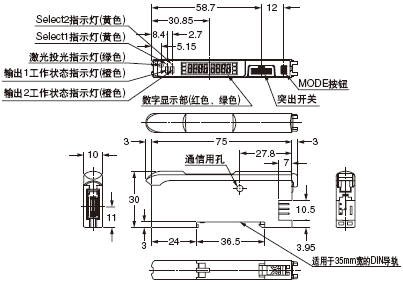

LS-401
LS-401P
LS-403

放大器

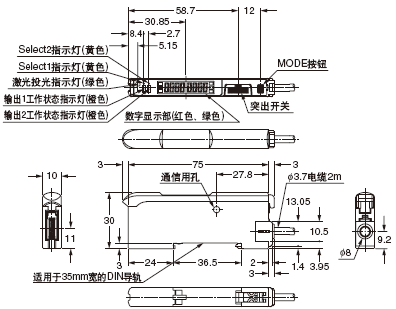

LS-401-C2
LS-401P-C2

放大器

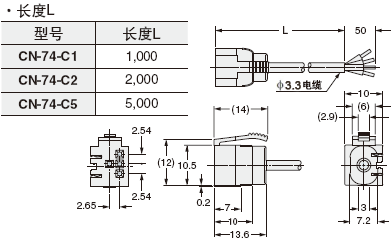

CN-74-C1
CN-74-C2
CN-74-C5

母电缆(另售)

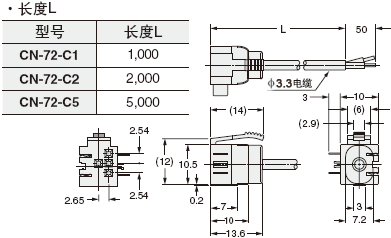

CN-72-C1
CN-72-C2
CN-72-C5

子电缆(另售)

MS-DIN-E

尾盘(另售)

材质:聚碳酸酯

RF-230

反射镜[LS-H92(F)上附带]

材质：丙烯(反射镜)
ABS(基座)

RF-330

反射镜(LS-H91上附带)

材质：丙烯(反射镜)
ABS(基座)

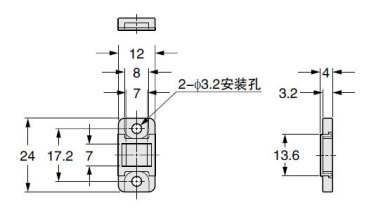

RF-310

反射带(另售)

材质：丙烯(反射镜)
ABS(基座)

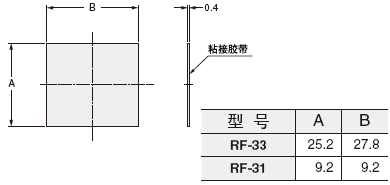

RF-33
RF-31

反射带(另售)

材质：丙烯

MS-DIN-2

放大器安装支架(另售)

材质：SPCC(光泽镀锌)

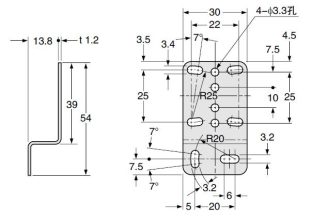

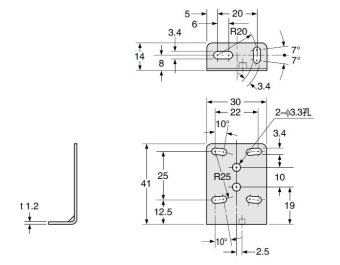

MS-CX-1

检测头安装支架(另售)

材质：SUS304
附带2个带垫圈的M3螺丝(长12mm)

MS-CX-2

检测头安装支架(另售)

材质：SUS304
附带2个带垫圈的M3螺丝(长12mm)

MS-CX-3

检测头安装支架(另售)

材质：SUS304
附带2个带垫圈的M3螺丝(长12mm)

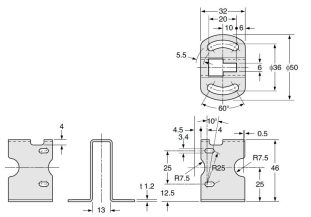

MS-CX-4

检测头安装支架(另售)

材质：SUS304
附带2个带垫圈的M3螺丝(长12mm)

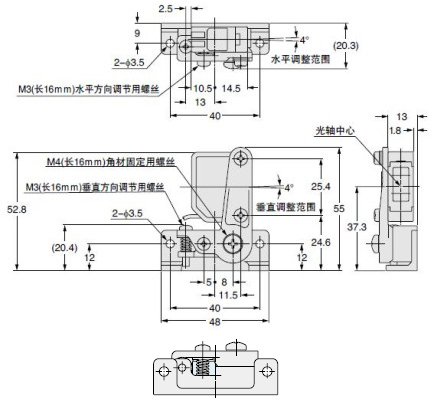

MS-CX-11

光轴微调支架(另售)

材质：锌压铸件
附带2个带垫圈的M3螺丝(长14mm)。

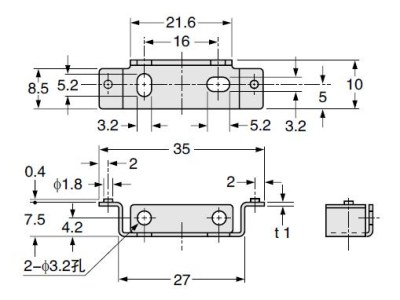

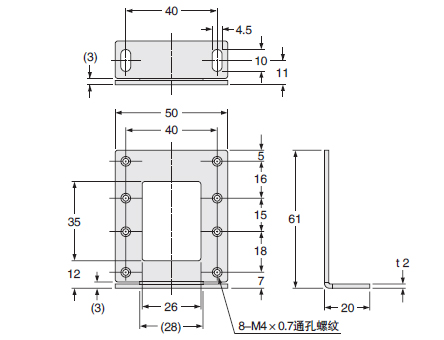

MS-RF23

RF-230用反射镜[LS-H92(F)上附带]

安装图

材质：SPCC(光泽镀锌)
附带2个带垫圈的M4螺丝（长10mm）

可选件

品名	型号	内容
检测头安装支架	MS-CX-1	立式安装支架
	MS-CX-2	横向安装支架可进行平面安装，不会因支架高度带来不便。
	MS-CX-3	倒装式安装支架
	MS-CX-4	保护性安装支架保护传感器免受因冲撞而引起的光轴偏差的影响。
光軸微调支架	MS-CX-11	是在安装了检测头之后，可对光轴进行微调的安装支架。调整角度：上下・左右　各4° 安装方向：纵向、横向均可
通用传感器安装支架 (注1)	MS-AJ1	水平安装型		基本装配
	MS-AJ2	垂直安装型		基本装配
	MS-AJ1-A	水平安装型		侧壁装配
	MS-AJ2-A	垂直安装型		侧壁装配
放大器安装支架	MS-DIN-2	放大器专用的安装支架。
反射镜安装支架	MS-RF23	是用于RF-230的安装支架。
放大器保护封条	FX-MB1	2个交流窗用密封垫和1个连接器用封条：10套交流窗用密封垫：防止从一个放大器上传输信号造成的动作异常及对另一个放大器的影响。连接器用封条：带有ONE SHOT电缆针，防止任何金属等的接触。
反射镜	RF-310	用于同轴型回归反射型。是小型规格的反射镜。		检测距离(U-LG) ・LS-H91(F)：　0.1～7m ・LS-H91(F)-A：　0.1～5m
反射带	RF-33	用于同轴型回归反射型。规格：25.2×27.8×t0.4mm
反射带	RF-31	用于同轴型回归反射型。规格：9.2×9.2×t0.4mm
数据库通道切换单元 (注2)	FX-CH	NPN输入型	可通过外部信号，一举切换最多16台激光传感器的数据库通道。
数据库通道切换单元 (注2)	FX-CH-P	PNP输入型	可通过外部信号，一举切换最多16台激光传感器的数据库通道。

(注1)：	关于通用传感器安装支架的具体内容，请参考MS-AJ系列页面。
(注2)：	关于数据库通道切换单元详细内容，请参考FX-CH页面。

检测头安装支架

MS-CX-1

附带2个带垫圈的M3螺丝(长12mm)

MS-CX-2

附带2个带垫圈的M3螺丝(长12mm)

MS-CX-3

附带2个带垫圈的M3螺丝(长12mm)

MS-CX-4

附带2个带垫圈的M3螺丝(长12mm)

光轴微调支架

MS-CX-11

附带2个带垫圈的M3螺丝(长14mm)

放大器安装支架

MS-DIN-2

放大器保护封条

FX-MB1

反射镜安装支架

MS-RF23

数据库通道切换单元

FX-CH(-P)

通用传感器安装支架

MS-AJ1

MS-AJ1-A

通过能够进行水平方向调整的曲臂，可从生产线上方进行检测。

MS-AJ2

MS-AJ2-A

通过能够进行水平方向调整的曲臂，可从生产线上方进行检测

反射镜

RF-310

反射带

RF-33

RF-31

回路・连接

NPN输出型

输入、输出电路图

(注1):	ONE SHOT电缆的子电缆不配备+V(褐色)和0V(蓝色)。电源来自母电缆的连接器。
(注2):	连接器型未装备外部输入。
(注3):	LS-401(-C2)最大100mA。但是，串联连接5～8个LS-401时最大为50mA，串联连接9～16个时最大为25mA。
(注4):	LS-403最大50mA。但是，串联连接5～16个LS-403时最大为25mA。

※1

连接图

(注1):	ONE SHOT电缆的子电缆不配备褐色导线和蓝色导线。电源来自母电缆的连接器。
(注2):	ONE SHOT电缆未装备粉红色导线。

连接器型端子排列图

※放大器连接器(CN-EP1)针排列图

端子No.	连接电缆
(1)	导体芯线：褐色	电缆颜色：灰色
(2)	屏蔽电线	电缆颜色：灰色
(3)	导体芯线：黄色	电缆颜色：黑色
(4)	屏蔽电线	电缆颜色：黑色

PNP输出型

输入、输出电路图

(注1):	ONE SHOT电缆的子电缆不配备+V(褐色)和0V(蓝色)。电源来自母电缆的连接器。
(注2):	连接器型未装备外部输入。
(注3):	串联连接5～8个LS-401P时最大为50mA，串联连接9～16个时最大为25mA。

※1

连接图

(注1):	ONE SHOT电缆的子电缆不配备褐色导线和蓝色导线。电源来自母电缆的连接器。
(注2):	ONE SHOT电缆未装备粉红色导线。

连接器型端子排列图

※放大器连接器(CN-EP1)针排列图

端子No.	连接电缆
(1)	导体芯线：褐色	电缆颜色：灰色
(2)	屏蔽电线	电缆颜色：灰色
(3)	导体芯线：黄色	电缆颜色：黑色
(4)	屏蔽电线	电缆颜色：黑色

使用注意事项

・	本网站是您选择产品时的指南，使用时请务必阅读附带的使用说明书。

请勿将本产品作为保障人身安全的检测装置使用。
欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

激光的相关注意事项

本产品为符合JIS/IEC/GB标准及FDA(21 CFR1040.10)标准的2级(LS-H□-A为1级)激光产品。该产品存在一定危险，请勿直视激光或通过透镜等观察光学系统进行观察。
本产品粘贴有以下内容的标签。
请依据标签内容妥善处理。
JIS/IEC/GB 2级型

(本产品粘贴有符合各标准的汉语、英语和日语警告标签或成套随附。)
FDA 1级型

(本产品粘贴有符合各标准的汉语、英语和日语说明标签或成套随附。)

※依据FDA标准的Laser Notice No.50 (2007.6.24)规定，以FDA规则(21 CFR 1040.10及1040.11)为准。

激光产品的安全标准

激光的能量密度较高，可能会对眼睛、皮肤等造成伤害。因此，在IEC和JIS等标准中，对安全性进行了分级，规定了相应的管理方法等。LS-H□(F)为2级激光产品，LS-H□(F)-A为1级激光产品。

遵照JIS C 6802(IEC 60825-1)进行分级

级　别	概　要
1级	这是在可进行合理预测的运行条件下确保安全的激光。
2级	这是可借助眨眼等表示厌恶的反应以保护眼睛的激光。它能够投射出可视光束，波长范围为400nm～700nm。

关于激光安全措施

为了安全使用激光产品，我们遵照JIS C 6802(IEC 60825-1)，对“激光产品安全标准”做出了明确的规定。使用前，请先确认具体内容。

各部分的名称(放大器)

关于光点调节器[仅LS-H21□、LS-H22□]

LS-H21□、LS-H22□中，配备有可调节光点形状的调节器。

光点调节器	内容
	请在欲检测的距离范围内左右旋转光点调节器，调节光点形状。但是，如旋转时用力过度，会导致调节器损坏。敬请注意。

安装

放大器

<放大器的安装方法>

(1)	将安装部后部嵌入35mm宽的DIN导轨。
(2)	将安装部后部朝35mm宽DIN导轨压紧的同时，将放大器前部嵌入35mm宽的DIN导轨。

<放大器的拆卸方法>

(1)	手拿放大器，将其向前推。
(2)	提起放大器前端，即可拆卸。

(注1)：	如果没有向前推放大器就提起前端的话，安装部分后端的挂钩可能会折损，敬请注意。

<检测头的安装>

(1)	将检测头连接器部从插入口插入，直到听到“卡嗒”一声。
(2)	再在连接器上装上外罩。

检测头

紧固扭矩应为0.5N·m以下。

从水平方向或垂直方向安装检测头时，请如下图①所示，同样按水平方向或垂直方向安装反射镜。
如果从水平方向或垂直方向安装检测头，而将反射镜倾斜安装(如下图②所示)，会使反射量降低，从而导致检测不稳定。

正确的安装方法(图①)
从水平方向或垂直方向安装检测头，反射镜也相应按水平方向或垂直方向安装时

错误的安装方法(图②)
从水平方向或垂直方向安装检测头，将反射镜倾斜安装时

用于线性反射的透镜附件(LS-MR1)

安装在长检测距离线性反射型LS-H22□上的线性反射用透镜附件LS-MR1可拆卸。
如果将LS-MR1拆下使用，可具有与长检测距离光点反射型LS-H21□同等的性能。另外，还可将另售的LS-MR1安装在LS-H21□上，从而可使其具有与LS-H22□同等的性能。
请勿使灰尘、污垢、水、油和油脂等粘附于透镜部。
请勿在LS-MR1上反向施加过度外力。否则可能导致损坏。

拆卸方法

(1)	将螺丝刀插入检测头上部的固定凹槽中。
(2)	在(1)的状态下使螺丝刀倾斜，拆下LS-MR1。

安装方法

(1)	LS-MR1的固定用挂钩上部与下部大小各异。确认后，将 LS-MR1上下部的固定用挂钩插入检测头的上下固定凹槽中。
(2)	安装后，请确认LS-MR1切实固定在检测头上。

配线

请务必在切断电源的状态下进行配线作业和连接作业。
请确认电源的波动，以免电源输入超过额定范围。
外加超过额定范围的电压或直接连接在交流电源上，可能导致损坏或烧毁事故，敬请注意。
使用市售的开关调节器时，请务必将电源的框架式接地（F.G）端子接地。
在传感器安装部周围使用作为干扰发生源的设备（开关调节器、变频马达等）时，请务必将设备的框架式接地（F.G）端子接地。
负载短路或配线错误可能导致损坏或烧毁事故，敬请注意。
请避免与高压线和动力线并行配线，或使用同一配线管。否则会因电磁感应而导致误动作。
直流电源请务必使用绝缘变压器。使用自动变压器(自耦变压器)时，有时会损坏本体和电源。
请务必在连接器型LS-401(P)/LS-403中使用另行出售的 ONE SHOT电缆。此外，延长电缆时，0.3mm²以上的电缆将全长延长至100m。不过，为避免干扰，请尽量缩短配线。
