系列详情

SC-GU3 对应开放网络通信单元

所属类型：省配线系统
品       牌：松下
产       地：日本
状       态：在产
特       点：参阅基本信息

使用SC-GU3系列可简单地进行设置，利用网络可实现各种远程操作。

对应开放网络的通信单元 SC-GU3
CE Marking

CE 已取得。
CE : EMC指令

2020年5月　SC-GU3-03版本升级。

详情请参阅「使用注意事项」。
>>SC-GU3-03的版本辨识方法

特点

高可靠性 可远程监控工作效率高 提高维护效率缩短施工时间 可实现省配线·省空间

追踪性

掌握、存储装置调试时传感器的设定状态后，可及早解决用户使用该装置的过程中发生的故障。

追踪性

设备的远程监控

设备流水线发生故障时，可通过网络确认传感器的设定状态。因此，可将现场作业人员的工时降到最低。

设备的远程监控

种类

通信单元

品名形状型号内容
对应CC-Link IE Field
通信单元		SC-GU3-04该通信单元可简单地将传感器放大器(NPN输出型)的输出信息转换为CC-Link IE Field的通信信息。
对应CC-Link
通信单元		SC-GU3-01该通信单元可简单地将传感器放大器(NPN输出型)的输出信息转换为CC-Link的通信信息。
对应EtherCAT
通信单元		SC-GU3-03该通信单元可简单地将传感器放大器(NPN输出型)的输出信息转换为EtherCAT的通信信息。

其他

品名形状型号内容
终端单元SC-GU3-EU使用终端单元，可对支持光通信的传感器放大器的设定内容进行变更、确认，还可监控动作情况等。
连结单元SC-71将数字光纤传感器FX-500/550/410/300/311系列、数字激光传感器LS-500/400系列、数字压力传感器DPS-400系列、SC-E1、SC-A01、SC-A02等连结到SC-GU3-0□时所使用的连结单元。
对应e-CON
1ch输入扩展单元		 SC-E1 可以连接NPN输出型或直流双线式传感器等市售设备(注1)。带电源指示灯以及输入信号指示灯(1ch)。与SC-GU3系列组合使用时，请与SC-71组合使用。
对应e-CON
8ch输入扩展单元		 SC-E81 可以连接NPN输出型设备8台。
附带电源指示灯及输入信号指示灯(8ch)。
对应e-CON
8ch输入扩展单元		 SC-E82 可以连接NPN输出型设备8台。
带电源指示灯。(无输入信号指示灯)
模拟电压
输入单元
(1～5 V)		SC-A01可以连接NPN输出型设备或模拟电压输出型设备。与SC-GU3系列组合使用时，请与SC-71组合使用。
模拟电流
输入单元
(4～20 mA)		SC-A02可以连接NPN输出型设备或模拟电流输出型设备。与SC-GU3系列组合使用时，请与SC-71组合使用。
尾盘 MS-DIN-E 在DIN导轨上连接SC-GU3-0□、传感器放大器、模拟输入单元、SC-GU3-EU、扩展单元等后，从两侧夹入并固定。
请务必使用。
(注1):以下为能够连接直流双线式输入设备的条件。
・OFF时泄漏电流在1mA以下，ON时补偿电压在3V以下
・负荷电流范围中包括5mA～8mA

系统构成

使用光通信，或混合使用不支持光通信的机型时，请将不支持光通信的机型连接在SC-GU3-EU的后端。
包含FX-500系列和LS-501系列在内时最多可连接12台，其他传感器放大器最多可连接16台。

系统构成

生产终止(预定)品

以下是生产终止(预定)品。

生产终止品推荐替代品
订货产品号/型号终止日期 订货产品号/型号产品名称备注
订货产品号： SC-GU3-02
型号： SC-GU3-02 		2024年9月30日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。

规格

  • 对应CC-Link的通信单元
  • 对应DeviceNet的通信单元
  • 对应EtherCAT的通信单元
  • 终端单元
  • 连结单元
  • 对应e-CON 1ch输入扩展单元
  • 对应e-CON 8ch输入扩展单元
  • 对应e-CON 8ch输入扩展单元(无输入信号指示灯)
  • 模拟电压输入单元/模拟电流输入单元

对应CC-Link通信单元 SC-GU3-01

项目SC-GU3-01
适用标准EMC指令、RoHS指令
适用传感器放大器可连接连接单元SC-71(另售)NPN输出型的传感器放大器
连接台数1台SC-GU3-01最多可连接16台(FX-500/LS-500系列为最多12台)
电源电压24V DC +10/-15% 脉动P-P10%以下
消耗电流120mA以下(连结传感器放大器除外)
允许通过电流省配线连接器2A(注1)、电源用连接器6A(注2)
通信方式CC-Link Ver.1.10
占用站数1站/4站　切换式
通信速度156kbps625kbps2.5Mbps5Mbps10Mbps
总延长距离1,200m600m200m150100m
通信电缆指定电缆(带屏蔽的双绞电缆)(注3)
站号设定1～64(0及65以上报错)
远程站分类远程设备站
使用环境温度-10～+55℃(但应无凝露和结冰)
连接台数4～7台：-10～+50℃、
连接台数8～16台：-10～+45℃
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质本体外壳：聚碳酸酯
重量本体重量：约80g、包装重量：约120g
(注1):请注意应避免使所连结的传感器放大器等的消耗电流合计超过容许通过电流。
(注2):向其他机器供电时，请设置在容许通过电流以下。
(注3):请使用CC-Link协会认定的专用电缆。

对应DeviceNet的通信单元

项目SC-GU3-02
适用标准EMC指令、RoHS指令
适用传感器放大器可连接连接单元SC-71(另售)NPN输出型的传感器放大器
连接台数1台SC-GU3-02最多可连接16台(FX-500/LS-500系列为最多12台)
电源电压11～25V DC 脉动P-P10%以下
消耗电流80mA以下(24V時)(连结传感器放大器除外)
允许通过电流省配线连接器 2A(注1)
通信方式基于DeviceNet
通信速度500kbps250kbps125kbps
总延长距离100m(粗电缆)250m(粗电缆)500m(粗电缆)
100m(细电缆)100m(细电缆)100m(细电缆)
通信电缆基于DeviceNet的规格(注2)
站号设定0～63(64以上报错)
对应功能I/O通信(Poll)、Explicit消息通信
使用环境温度-10～+55℃(但应无凝露和结冰)
(连接台数4～7台：-10～+50℃、
连接台数8～16台：-10～+45℃)
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质本体外壳：聚碳酸酯
重量本体重量：约75g、包装重量：约120g

(注1)：请注意应避免使所连结的传感器放大器等的消耗电流合计超过容许通过电流。
(注2)：请使用符合DeviceNet规格的DeviceNet专用电缆。
(注3)：EDS文件请点击此处下载。

对应EtherCAT的通信单元

品名对应EtherCAT的通信单元
型号SC-GU3-03
适用标准EMC指令、RoHS指令
适用传感器放大器可连接连接单元SC-71(另售)NPN输出型的传感器放大器
连接台数1台SC-GU3-03最多可连接16台(FX-500/LS-500系列为最多12台)
电源电压24V DC　10% 脉动P-P10%以下
消耗电流100mA以下 (连结传感器放大器除外)
允许通过电流省配线连接器 2A (注1)
标准规格IEEE802.3u
通信速度100Mbps
通信电缆等级5e
节点之间的距离100m
通信端口RJ45×2
EtherCAT通信规格过程数据通信、邮箱通信
使用环境温度-10～+55℃ (但应无凝露和结冰)
(连接台数4～7台时：-10～+50℃、连接台数8～16台时：-10～+45℃)
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质本体外壳：聚碳酸酯
重量本体重量：约75g、包装重量：约120g

EtherCAT是德国BECKHOFF公司的商标。
(注1)：敬请注意连结传感器放大器等的消耗电流的合计请勿超过允许通过电流。
(注2)：XML文件请点击此处下载。

终端单元

项目SC-GU3-EU
连接台数1台通信单元可连接1台
电源电压11～25V DC 脉动P-P10%以下
消耗电流25mA以下
电源指示灯绿色LED(通电时亮灯)
使用环境温度-10～+55℃(但应无凝露和结冰)
(放大器连接台数4～7台：-10～+50℃、
放大器连接台数8～16台：-10～+45℃)
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质本体外壳：聚碳酸酯
重量本体重量：约20g、包装重量：约20g

连接单元

项目SC-71
连接台数1台通信单元最多可连接16台
使用环境温度-10～+55℃(但应无凝露和结冰)
(放大器连接台数4～7台：-10～+50℃、
放大器连接台数8～16台：-10～+45℃)
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质本体外壳：聚碳酸酯、金属板：铝
重量本体重量：约10g、包装重量：约25g

对应e-CON 1ch输入扩展单元

型号SC-E1
电源电压12～24V DC±10%
消耗电流20mA以下(所有指示灯亮起时)(注1)
信号点数输入1点
输入可连接的设备：NPN开路集电极晶体管输出型[输入1]或
　　　　　　 直流2线式输出型[输入2]的传感器（注2）、开关等的设备
输入设备用供电电流：100mA以下
输入阻抗：[输入1]约17kΩ [输入2]约3.2kΩ
输出NPN开路集电极晶体管输出
　・最大流入电流：50mA　・外加电压：30V DC以下(输出-0V间)
　・剩余电压：1.5V以下(流入电流为50mA)
电源指示灯绿色LED(通电时亮起)
输入指示灯绿色LED(输入时点灯)
使用环境温度-10～+55℃(注意不可结露、结冰)
(放大器连接台数4～7台时：-10～+50℃
放大器连接台数8～16台时：-10～+45℃)
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质外壳部：难燃PBT　连接器部：聚酯纤维
重量本体重量：约15g、梱包重量：约40g
附件连接器(e-CON)：1个

(注1):不包括所连接的输入机器的消耗电流以及输入电流。
(注2):以下为能够连接直流双线式输入设备的条件。
·OFF时泄漏电流在1mA以下，ON时补偿电压在3V以下
·负荷电流范围中包括5mA～8mA

对应e-CON 8ch输入扩展单元

型号SC-E81
电源电压12～24V DC±10%
消耗电流60mA以下(所有指示灯亮起时)(注1)
信号点数输入8点(注2)
输入可连接的设备：NPN开路集电极晶体管输出型的传感器、开关等的设备
输入设备用供电电流：800mA以下(8点合计值)
输入阻抗：约17kΩ
输出NPN开路集电极晶体管输出
　・最大流入电流：50mA
　・外加电压：30V DC以下(输出-0V间)
　・剩余电压：1.5V以下(流入电流为50mA)
电源指示灯绿色LED(通电时亮起)
输入指示灯绿色LED(8个)(各通道输入时亮起)
使用环境温度-10～+55℃(注意不可结露、结冰)
(放大器连接台数4～7台时：-10～+50℃
放大器连接台数8～9台时：-10～+45℃)
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质外壳部：聚碳酸酯 连接器部：聚酯纤维
重量本体重量：约40g、梱包重量：约85g

(注1)：不包括所连接的输入机器的消耗电流以及输入电流。
(注2)：与所连接的机器的台数无关，占用8个通道的信号。

对应e-CON 8ch输入扩展单元(无输入信号指示灯)

型号SC-E82
电源电压5～24V DC±10%
消耗电流7mA以下
信号点数8点（注1）
输入

可连接的设备：NPN开路集电极晶体管输出型的传感器、开关等的设备（注2）

输入设备用供电电流：800mA以下(8点合计值)

电源指示灯绿色LED(通电时亮起)
使用环境温度-10～+55℃(注意不可结露、结冰)
(放大器连接台数4～7台时：-10～+50℃
放大器连接台数8～9台时：-10～+45℃)
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH
材质外壳部：聚碳酸酯 连接器部：聚酯纤维
重量本体重量：约40g、梱包重量：约85g

(注1):与所连接的机器的台数无关，占用8个通道的信号。
(注2):与SC-MIL组合使用的情况下，对于包括直流2线式传感器在内的市售机器，还可用作输出。

模拟电压输入单元
模拟电流输入单元

品名模拟电压输入单元模拟电流输入单元
型号SC-A01SC-A02
电源电压12～24V DC±10% 脉动P-P 10%以下12～24V DC±10% 脉动P-P 10%以下
消耗电流25mA以下(指示灯全点灯、外加24V时)(注1)25mA以下(指示灯全点灯、外加24V时)(注1)
模拟输入[电压] 1～5V DC(输入阻抗：约200kΩ)[电流] 4～20mA DC(输入阻抗：约250kΩ)
通信数据 (注2)模拟←→ 通信数据
・通信数据：0～4,000digits(1～5V范围内)
・零点：0digit　0.5%F.S.以内
・跨距：4,000digits　0.5%F.S.以内
・直线性：　0.5%F.S.以内		模拟←→ 通信数据
・通信数据：0～4,000digits(4～20mA范围内)
・零点：0digit　0.5%F.S.以内
・跨距：4,000digits　0.5%F.S.以内
・直线性：0.5%F.S.以内
输入可连接的设备：NPN开路集电极晶体管输出型
输入设备用供电电流：100mA以下
输入阻抗：约17kΩ
工作电压：ON电压17V以上(输入-+V间、24V时)
　　　　　OFF电压4V以下(输入-+V间、24V时)		可连接的设备：NPN开路集电极晶体管输出型
输入设备用供电电流：100mA以下
输入阻抗：约17kΩ
工作电压：ON电压17V以上(输入-+V间、24V时)
　　　　　OFF电压4V以下(输入-+V间、24V时)
输出NPN开路集电极晶体管
最大流入电流：50mA以下(单元在5台以上扩展时为25mA)
　・外加电压：30V DC以下(输出-0V间)
　・剩余电压：1.5V以下(流入电流为50mA)		NPN开路集电极晶体管
最大流入电流：50mA以下(单元在5台以上扩展时为25mA)
　・外加电压：30V DC以下(输出-0V间)
　・剩余电压：1.5V以下(流入电流为50mA)
电源指示灯绿色LED(通电时亮起)绿色LED(通电时亮起)
输入指示灯绿色LED(输入时点灯)绿色LED(输入时点灯)
使用环境温度-10～+55℃(注意不可结露、结冰)
(放大器连接台数4～7台时：-10～+50℃
放大器连接台数8～16台时：-10～+45℃)
保存时：-20～+70℃		-10～+55℃(注意不可结露、结冰)
(放大器连接台数4～7台时：-10～+50℃
放大器连接台数8～16台时：-10～+45℃)
保存时：-20～+70℃
使用环境湿度35～85%RH、保存时：35～85%RH35～85%RH、保存时：35～85%RH
材质外壳部：难燃PBT　连接器部：聚酯纤维外壳部：难燃PBT　连接器部：聚酯纤维
重量本体重量：约15g、梱包重量：约40g本体重量：约15g、梱包重量：约40g
附件连接器(e-CON)：1个连接器(e-CON)：1个

(注1):不包括所连接的输入机器的消耗电流以及输入电流
(注2):通信数据与输入电压之间的关系如右图所示。

尺寸图

  • 单位mm

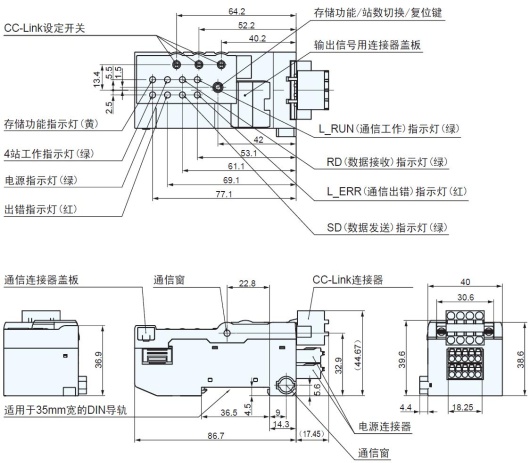

SC-GU3-01

对应CC-Link的通信单元

SC-GU3-01

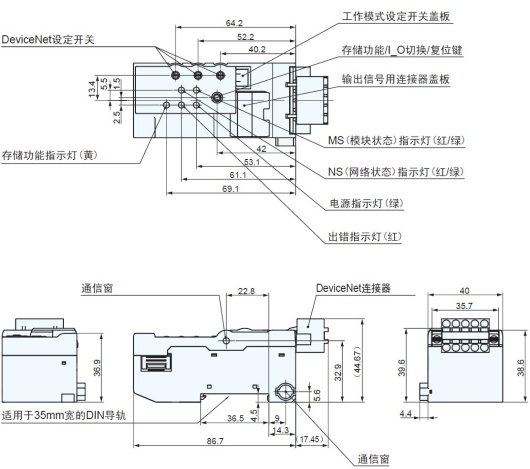

SC-GU3-02

对应DeviceNet的通信单元

SC-GU3-02

SC-GU3-03

对应EtherCAT通信单元

SC-GU3-03

当取下动作模式设定开关罩・输出信号用连接器罩时

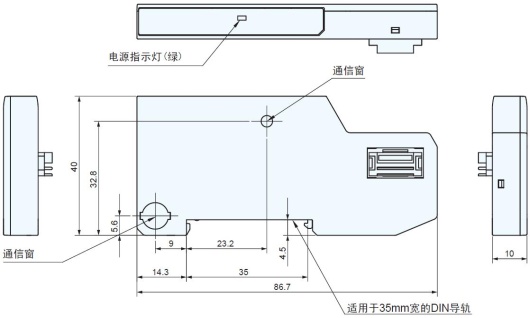

SC-GU3-EU

终端单元

SC-GU3-EU

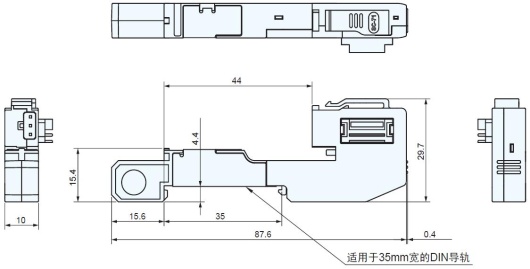

SC-71

连结单元

SC-71

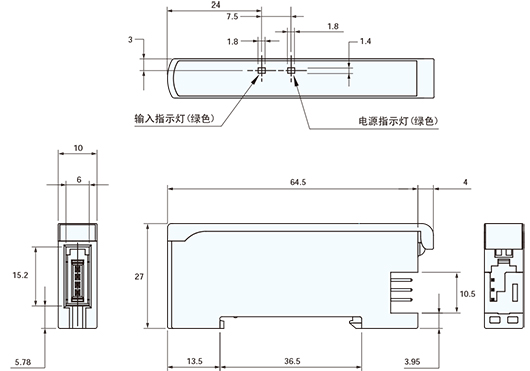

SC-E1

对应e-CON 1ch输入扩展单元

SC-E1

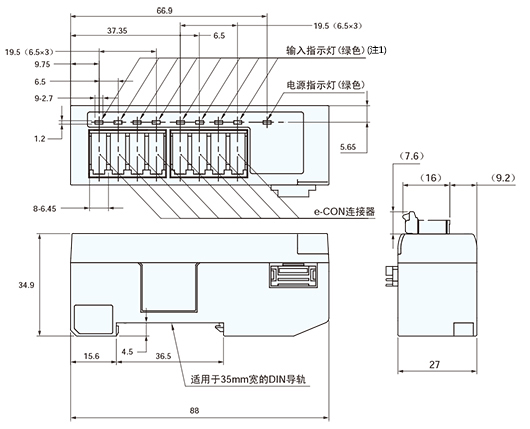

SC-E81
SC-E82

对应e-CON 8ch输入扩展单元

SC-E81, SC-E82
(注1) :SC-E82没有输入指示灯。

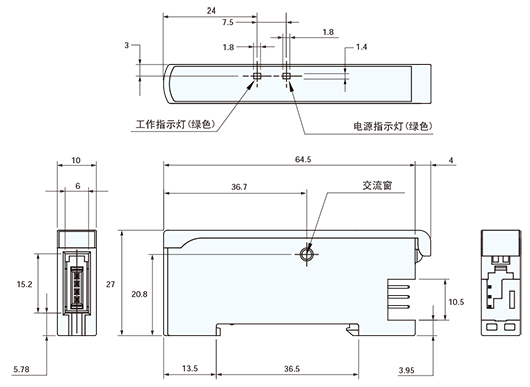

SC-A01
SC-A02

模拟输入单元

SC-A01, SC-A02

MS-DIN-E

尾盘(另售)

MS-DIN-E
材质:聚碳酸酯

可选件

SC-GU3-□用

品名形状型式名内容
单侧带连接器的线缆 CN-M20-C2 读取并行输出信号时所使用的带连接器的电缆。

生产终止(预定)品

以下是生产终止(预定)品。

生产终止品推荐替代品
产品名称订货产品号/型号终止日期 订货产品号/型号产品名称备注
计算机软件 订货产品号： SC-PC1
型号： SC-PC1 		2024年9月30日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。

使用注意事项

  • 请勿将本产品作为保障人身安全的检测装置使用。
  • 欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI 以及IEC 等各国有关人身安全保障的法律和标准的产品。

SC-GU3-03的版本辨识方法

伴随着SC-GU3-03的版本升级、铭板设计发生如下变更。

外观的变更点对应状况
LS-500系列EtherCAT标准(ETG5001.1)的
Modular Device Profile标准
2014年7月以前出货的产品
SC-GU3-03后无字符
××
2014年8月开始出货的产品
SC-GU3-03后面有「:」(冒号)
○×
2020年5月开始生产的产品(注)
SC-GU3-03后面有「V2」
○○
(注):2020年5月以后生产的SC-GU3-03，请使用EtherCAT 标准的 Modular Device Profile(MDP)标准(ETG.5001.1)的ESI文件。
无法使用2020年4月以前生产的SC-GU3-03。
请从网下下载ESI。
※请先注册松下「控制机器Web会员」，方可下载。

>>请点击下载2020年5月以后生产的产品所对应ESI文件。 在新窗口中打开
>>请点击下载2020年4月以前生产的产品所对应ESI文件。 在新窗口中打开

SC-GU3-01的版本辨识方法

伴随着SC-GU3-01的版本升级、铭板设计发生如下变更。

外观的变更点对应情况
iQSSLS-500系列
2012年11月以前生产的产品
SC-GU3-01后无字符
××
2012年12月以后生产的产品
SC-GU3-01后面有「.」(点)
○×
2014年2月以后出货的产品
SC-GU3-01后面有「:」(冒号)
○○

关于SC-GU3-02的版本辨识方法

伴随着SC-GU3-02的版本升级，以下的铭板发生变更。

外观的变更点对应状况
LS-500系列
2014年4月以前出货的产品
SC-GU3-02后无字符
×
2014年5月以后出货的产品
SC-GU3-02后面有「:」(冒号)
○
