系列详情

SC-HG1 数字位移传感器用通信单元

所属类型：	省配线系统
品牌：	松下
产地：	日本
状态：	在产
特点：	高精度高精度测量值直接转发

高精度测量值直接转发
HG-T, HG-S用通信单元全新上市！

EtherCAT通信单元
SC-HG1-ETC

CC-Link通信单元
SC-HG1-C

RS-485通信单元
SC-HG1-485

CE 已取得。

2019年12月新搭载自主监控功能！

EtherCAT适用通信单元 SC-HG1-ETC : 自发售开始对应
适用CC-Link IE Field的通信单元 SC-HG1-CEF : 2019年12月以后出货的产品
CC-Link对应通信单元 SC-HG1-C : 2019年12月以后生产的产品
适用RS-485的通信单元 SC-HG1-485 : 2019年11月18日以后生产的产品

特点

与EtherCAT的高速通信直接连接[SC-HG1-ETC]

可进行透过型数字位移传感器HG-T和接触式数字位移传感器HG-S系列的各种数值数据获取和设定变更。

将数字位移传感器HG-T／HG-S系列连接到EtherCAT通信！
可进行各种设定值的批量变更。
还支持控制器内部的BANK切换。
无需程序即可获取高精度的测量数据。

※	在FP7 运动控制单元上连接EtherCAT 适用通信单元SC-HG1-ETC时，请在第1站上连接AC伺服电机MINAS A6B系列。
※	EtherCAT®为注册商标，是德国Beckhoff Automation GmbH授权的专利技术。

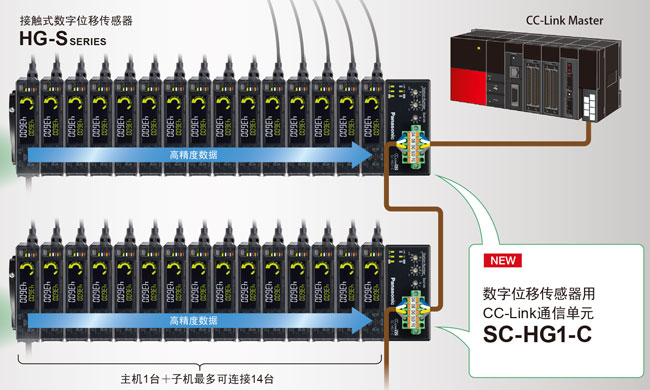

向CC-Link Master
直接转发0.1μm级别的高精度测量值 [SC-HG1-C]

直接连接到CC-Link
无需编写程序即可以实现高精度数据的发送
内部设定也可以通过CC-Link统一变更

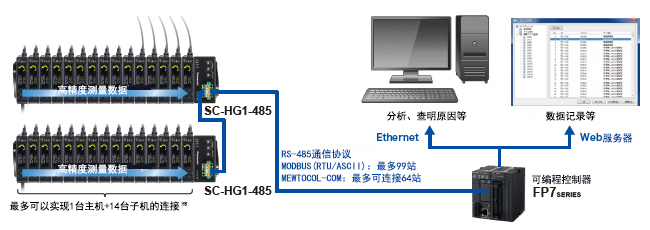

将高精度测量结果作为可追溯性数据加以使用 [SC-HG1-485]

不只是多处测量结果，包括设定状态也可以在数字数据的状态下批量传输。通过检查履历的管理和数据分析，在确定问题原因等方面尽显威力。

※连接数字位移传感器用通信单元时，针对1台主机，最多可以连接14台子机。

USB通信用工具软件
HG-T Configuration Tool

「USB通信用工具软件HG-T Configuration Tool」搭配「适用USB的通信单元SC-HG1-USB」或「适用RS-485的通信单元SC-HG1-485」一起使用，可以确认和变更HG-T系列的现状值和设定的内容。
关于「HG-T Configuration Tool」请参阅 "透过型数字位移传感器 HG-T 软件页面"。
>>透过型数字位移传感器 HG-T 软件页面

用途

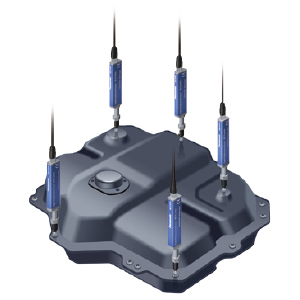

汽车零部件的尺寸测量

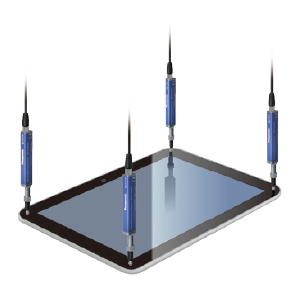

触摸屏表面的平面度测量

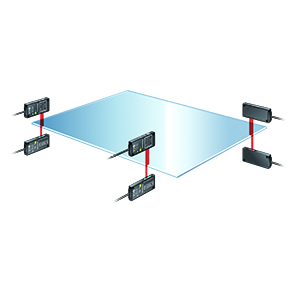

玻璃基板定位

利用判断等级功能，即使是透明物体也可以稳定地测量。

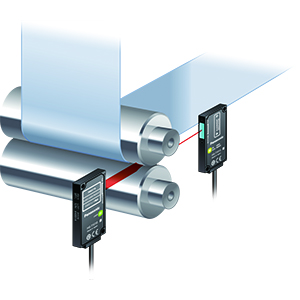

辊缝检测

测量滚筒的间隙，以稳定工件的品质。易于安装的紧凑型机头。

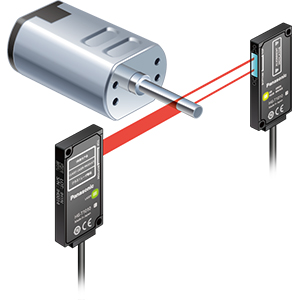

测量轴径

测量轴的直径。通过独特的头部结构和算法，实现不受金属二次反射影响检测稳定。

电机轴偏心度的测量

通过使用中心位置检测模式并测量到轴中心位置的距离，可以测量偏心率。

种类

品名	型号	内容
EtherCAT对应通信单元	SC-HG1-ETC	可直接向EtherCAT Master传输高精度测量值。・通信协议：EtherCAT ・遵照标准：IEEE802.3u(100BASE-TX) ・HG-T／HG-S系列控制器连接台数：1台SC-HG1-ETC最多连接15台 (主机1台、子机14台)
CC-Link 对应通信单元	SC-HG1-C	CC-Link Master可直接传输到高精度测量值。・通信方式 CC-Link Ver. 1.10 / Ver. 2.00(切换式) ・占有站数 Ver. 1.10：4站、Ver. 2.00：2站 / 4站(切换式) ・连接台数控制器：1台SC-HG1-C最多可连接15台(主机1台、子机14台)控制器
RS-485对应通信单元	SC-HG1-485	RS-485通信可直接传输到高精度测量值。・通信协议 MODBUS(RTU/ASCII)/ MEWTOCOL-COM ・连接台数上位(RS-485) : MODBUS(RTU/ASCII)设定时站数99台以下、MEWTOCOL-COM设定时站数64台以下控制器: 1台SC-HG1-485最多可连接15台(主机1台、子机14台)控制器

规格

数字位移传感器用EtherCAT通信单元

种类		EtherCAT对应通信单元
型号		SC-HG1-ETC
适用标准		CE标志(EMC指令、RoHS指令)
适用控制器		HG-SC□、HG-TC□
控制器最多连接台数		1台SC-HG1-ETC最多可连接15台(主机1台、子机14台)
电源电压(注2)		24V DC±10%　含脉动0.5V(P-P)
消耗电流		100mA以下
通信协议		EtherCAT
遵照标准		IEEE802.3u(100BASE-TX)
通信速度		100Mbps(100BASE-TX)
通信连接器		RJ-45×2
节点间距离		100m以下
对应功能		对应过程数据对象通信(循环通信) 邮箱通信(信息通信)CoE Explicit Device ID Station Alias
污损度		2
使用标高(注3)		2,000m以下
环境性能	使用环境温度	-10～+45℃(注意不可结露、结冰)、存储时：-20～+60℃
	使用环境湿度	35～85%RH、存储时：35～85%RH
	耐电压	AC1000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10～150Hz　双振幅0.75mm(10～58Hz)、加速度49m/s²(58～150Hz)　X,Y和Z方向各2小时
	耐冲击	加速度98m/s²(约10G)　X,Y和Z方向各5次
接地方式		外壳：浮动
材质		本体外壳：聚碳酸酯
通信电缆		类别5e(推荐带屏蔽双扭绞电缆)
重量		本体重量：约90g、包装重量：约150g

(注1):	无指定时的测量条件为使用环境温度=+20℃。
(注2):	电源由连接的控制器・主机进行供给。
(注3):	请勿在海拔0m的大气压以上的加压环境下使用或存储。

数字位移传感器用CC-Link通信单元

种类		CC-Link对应通信单元
型号		SC-HG1-C
适用标准		CE标志(EMC指令(注2)、RoHS指令)
适用控制器		HG-SC□、HG-TC□
控制器最多连接台数		1台SC-HG1-C最多可连接15台(主机1台、子机14台)
电源电压(注3)		24V DC±10%　包含脉冲0.5V(P-P)
消耗电流		80mA以下
通信方式		CC-Link Ver. 1.10 / Ver. 2.00　切换式
远程站分类		远程设备站
占有站数		Ver. 1.10：4站、Ver. 2.00：2站 / 4站　切换式
站号设定		1～64(0和65以上错误)
通信速度		10Mbps	5Mbps	2.5Mbps	625kbps	156kbps
最大传输距离		100m	160m	400m	900m	1,200m
污损度		2
使用海拔		2,000m以下(注4)
耐环境性	使用环境温度	-10～+45℃(应无结露和结冰)、保存时：-20～+60℃
	使用环境湿度	35～85%RH、保存时：35～85%RH
	保护构造	IP40(IEC)
	耐电压	AC1,000V 1分钟　充电部整体・外壳之间
	绝缘电阻	DC250V兆欧20MΩ以上　充电部整体・外壳之间
	耐振动	耐久10～150Hz　复振幅0.75mm　XYZ各方向2小时
	耐冲击	耐久98m/s²(约10G)　XYZ各方向5次
材质		外壳：聚碳酸酯
通信电缆		指定电缆(带屏蔽双绞线)(注5)
重量		本体重量：约80g、包装重量：约130g

(注1):	无指定测量条件下使用环境温度=+20℃。
(注2):	如果需要将本公司的产品组装到您的产品上，符合EMC指令，请参照《PLC用户使用手册[三菱电机（株）社发行]》将本产品安装到导电性的BOX内。
(注3):	电源由连接的控制器・主机提供。
(注4):	请勿在海拔0m大气压以上的加压环境中使用或保存。
(注5):	请使用CC-Link协会认定的专用电缆。

数字位移传感器用RS-485用通信单元

种类		RS-485对应用通信单元
型号		SC-HG1-485
适用标准		CE标志(EMC指令、RoHS指令)
适用控制器		HG-SC□、HG-TC□
电源电压 (注2)		24V DC±10%　脉动P-P 10%以下(在电源电压范围内)
消耗电流		40mA以下
通信方式		双线式半双工方式
同步方式		开始停止同步方式
通信协议		MODBUS(RTU/ASCII) / MEWTOCOL-COM
通信速度		1.2kbps / 2.4kbps / 4.8kbps / 9.6kbps / 19.2kbps / 38.4kbps / 57.6kbps / 115.2kbps
电气特性		参照EIA RS-485
连接台数	上位(RS-485)	MODBUS(RTU/ASCII)设定时站数：99台以下 / MEWTOCOL-COM设定时站数：64台以下
连接台数	控制器	1台SC-HG1-485最多可连接15台（主机1台，子机14台）
停止位长度		1位/2位
奇偶校验		EVEN(偶数) / ODD(奇数) / NONE(无)
数字位长度		8(RTU)位 / 7(ASCII)位
污损度		2
使用海拔		2,000m以下(注3)
耐环境性	保护结构	IP40(IEC)
	使用环境温度	-10～+45℃(应无结露和结冰)、保存时：-20～+60℃
	使用环境湿度	35～85%RH、保存时：35～85%RH
	耐电压	AC 1,000V 1分钟　充电部整体・外壳之间
	绝缘电阻	DC250V兆欧20MΩ以上　充电部整体・外壳之间
	耐振动	耐久10～150Hz　复振幅0.75mm（10〜58Hz）最⼤加速度49m/s²（58〜150Hz）　XYZ各方向2小时
	耐冲击	耐久98m/s²(約10G)　XYZ各方向5次
材质		外壳：树脂板
总延长距离		通信线缆：SC-HG1-485(终端)-PLC间1,200m以内
重量		本体重量：约75g、包装重量：约120g

(注1):	无指定测量条件下使用环境温度=＋20℃。
(注2):	电源由连接的控制器・主机提供。
(注3):	请勿在海拔0m大气压以上的加压环境中使用或保存。

尺寸图

单位mm

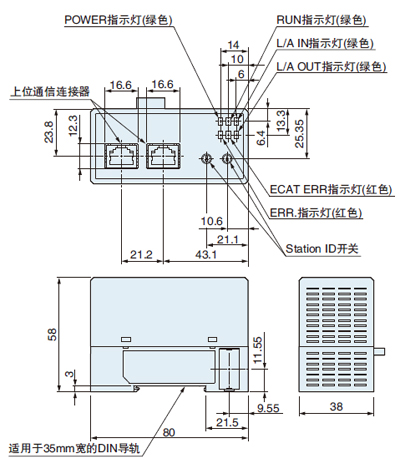

SC-HG1-ETC

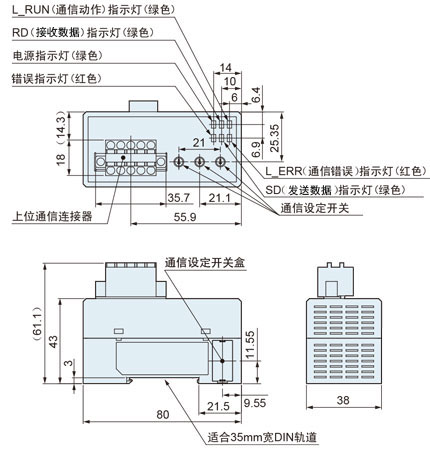

SC-HG1-C

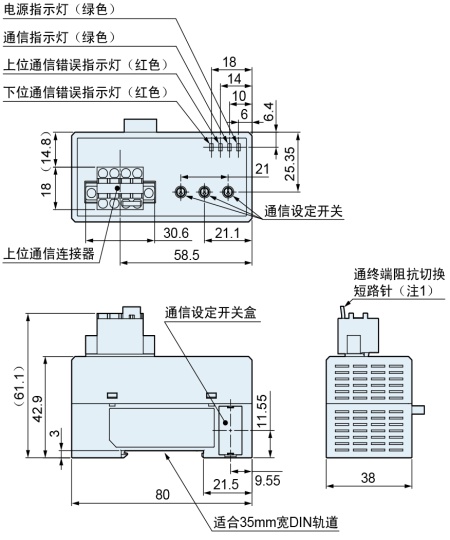

SC-HG1-485

(注1):	工厂出货状态下，终端阻抗切换短路针未安装到产品上。请务必在最终端产品中安装附属终端阻抗切换短路针之后再行使用。最终端以外的产品请务必将终端阻抗切换短路针之后再行使用。
