| 所属类型： | 省配线系统 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 状 态： | 在产 |
| 特 点： | FX-501/502/301/305、LS-501/403、DPS-401/402、SC-A01/A02/T1JA用 |
推出全新的传感器“管理与设定”方案
|
 |
CE
已取得。
CE : EMC指令
对应通信机种大幅增加!详细请查阅规格页面。
 (注1)：经由SC-GU1-485对PLC等输出信号时使用。直接向PLC输出信号时，请使用ONE TOUCH电缆[子电缆](CN-72-C□、CN-71-C□)。 | 分散于装置内外的数字传感器[FX-501（P）、FX-502（P）、FX-301（P）/305（P）、LS-501（P）/403]以及模拟输入单元(SC-A01/A02、SC-T1JA)的设定和入光量确认，也可通过远程使用SC-GU1-485一次性完成，因此，提高了装置的运行管理、调试以及维护时的操作性。 |
使用RS-485通信，实现了可与各公司PLC等连接的高通用性。可导入现有系统而无需变更PLC。 |  |
通过最快57.6kbps的高速通信，可瞬间确认数字传感器的入光量、输出状态等。
|
可实现最多16台传感器的横向连接。(包含FX-500/LS-500系列的情况下，最多12台。)可集中供给电源，从而节省配线、节省施工。还可利用省配线连接器向PLC集中输出信号。[直接向PLC输出信号时，请使用ONE TOUCH电缆[子电缆](CN-72-C□、CN-71-C□。]
|
|
通过PLC、计算机，可对分散的数字传感器(FX-501/502/301/305、LS-501/403、DPS-401/402)及模拟输入单元(SC-A01/A02、SC-T1JA)进行集中管理与设定。
|
|
| 种类 | 型号 | 内容 |
|---|---|---|
| 主单元 | SC-GU1-485 | 利用RS-485通信，通过PLC、计算机，可对分散的数字传感器[(FX-501(P)/502(P)、FX-301(P)/305(P)、LS-501(P)/403]以及模拟输入单元（SC-A01/A02、SC-T1JA）进行集中管理与设定。 一个单元最多可连接16台数字传感器/模拟输入单元。（注1） |
(注1) : 包含FX-501(P)/502(P)、LS-501(P)系列的情况下，最多12台。
通信单元不附带尾盘。请务必另行购买。
| 形状 | 型号 | 内容 |
|---|---|---|
 | MS-DIN-E | S在DIN导轨上连接SC-GU1-485和数字传感器后，从两侧夹入尾盘进行固定。请务必使用。 |
|
| 种类 | 主单元 | |
| 型号 | SC-GU1-485 | |
| 适用数字传感器/ 适用模拟输入单元 | FX-501(P)、FX-502(P)、FX-301(P)(注2)、FX-305(P)、LS-501(P)、LS-403、DPS-401(P)、 DPS-402(P)、SC-A01、SC-A02、SC-T1JA | |
| 连接台数 | 1台SC-GU1-485最多可连接16台数字传感器 （注3） | |

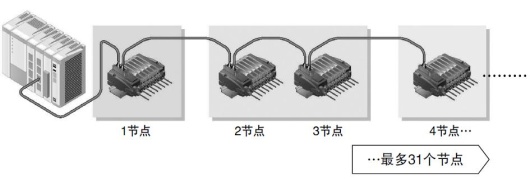

| 节点数 | 最多31个节点数 | |
| 电源电压 | 24V DC±10% 脉动P-P10%以下 | |
| 消耗电流 | 45mA以下(SC-GU1-EU在10mA以下) | |
| 通信方式 | 双线式半双工方式 | |
| 通信速度 | 57,600bps/38,400bps/19,200bps/9,600bps 可用DIP开关进行选择 | |
| 同步方式 | 起止同步方式 | |
| 电气特性 | 依照EIA RS-485 | |
| 总延长距离 | 通信电缆：SC-GU1-485(终端)-PLC间100m以下 电源电缆：10m以下 | |

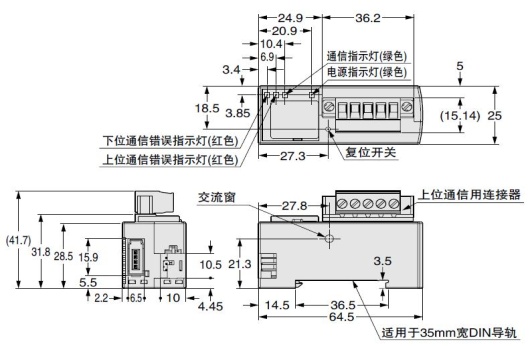

| 指 示 灯 | 电源(POWER) | 绿色LED(通电时亮起) |
| 通信( C O M M ) | 緑色LED(通信時点灯) | |
| 上位通信错误 (C.Err) | 红色LED(PLC-主机之间、主机-子机之间的通信异常或指令出错时闪烁。) | |
| 下位通信错误 (S.Err) | 红色LED(主单元-数字传感器之间的通信异常时闪烁) | |
| 环 境 性 能 | 使用环境温度 | -10〜+55℃(数字传感器连接台数为4～7台时：-10〜+50℃、数字传感器连接台数为8～16台时：-10〜+45℃) (注意不可结露、结冰)、存储时：-20〜+70℃ |
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | |
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |
| 耐振动 | 频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时 | |
| 耐冲击 | 加速度98m/s2(约10G) X,Y和Z方向各5次 | |
| 材质 | 本体外壳：耐热ABS、连接器外罩：硅胶 | |
| 重量 | 本体重量：约35g(SC-GU1-EU约10g)、包装重量：约120g | |

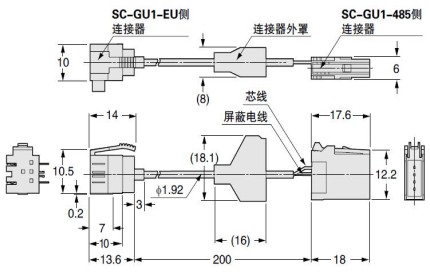

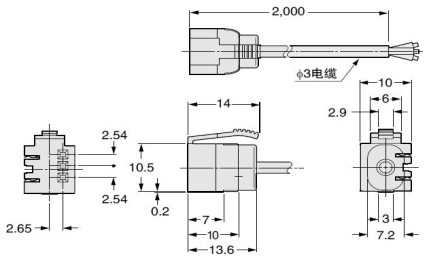

| 附件 | SC-GU1-EU(终端单元)：1台 CN-73-C2[ONE SHOT电缆(电缆长2m)]：1根 SC-GU1-CC02[连接电缆(电缆长0.2m)]：1根 | |
(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：对应产品为升级后的FX-301(P)。请勿使用升级前的FX-301(P)。
升级后的FX-301(P)仅单侧侧面印刷有“NAVI”字样。(参阅下图)
(注3)：包含FX-501（P）/502（P）、LS-501（P）系列的情况下，最多12台。
|
|
|
|
|

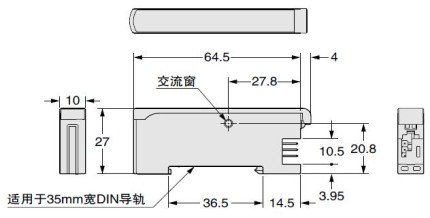

尾盘(另售)
|
| 品名 | 型号 | 内容 |
|---|---|---|
| 省配线连接器 | CN-701 | 经由SC-GU1-485对PLC等输出信号时使用。 |

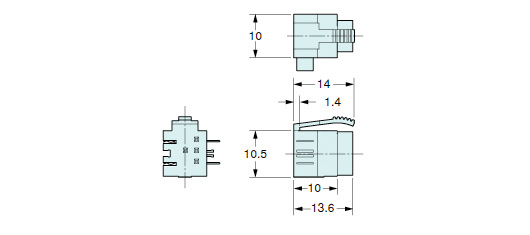

CN-701
|
