| 所属类型： | 线性传感器 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 状 态： | 在产 |
| 特 点： | LED式、高安全性和激光并存的高精度检测 |
LED线性传感器与激光传感器一样精确，但更安全
|
 |
CE
已取得。
CE : EMC指令
由于采用了安全的红色LED作为光源，对眼睛无害，所以无需遵从激光安全守则。 而且，由于红色LED光源的测定光点容易看见，使物体定位简单。

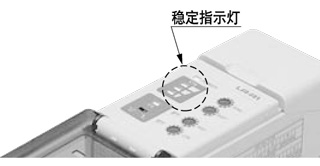

使用光轴调整标签(附件)。使光轴对齐简单。而且在放大器上的3级稳定指示灯指示入光水平，一目了然。 |  |
除了1～5V的模拟输出还装备了两个比较输出(HIGH，LOW)。
外部输入可以控制比较输出的同步性和持久有效性。(有微分同步或期间同步可供选择)
投光器与受光器比放大器内置型(LA-510)更小。因此可以安装在自动装配机器等的狭小空间内。 |  |

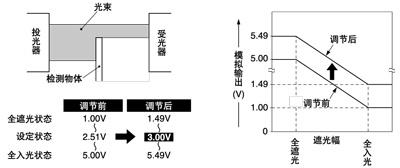

模拟输出除了装备有幅度调整功能外，还有使模拟电压可在±0.5V范围内进行转换的移位调整功能。 |  |
|
| 种类 | 形状 | 检测距离 | 检测宽度 | 最小检测物体 | 型号(注1) |
|---|---|---|---|---|---|
| 薄型 |  | 300mm | 5mm | φ0.05mm不透明体 | LA-305 |
| (注1)： | 产品铭牌上的型号名称为"P"的为投光器，"C"为受光器。 (例)LA-305的投光器为LA-305P、LA-305的受光器为LA-305D |
|---|
| 种类 | 形状 | 型号 | 输出 |
|---|---|---|---|
| NPN输出型 |  | LA-A1 | NPN开路集电极晶体管 (比较输出) 模拟电压 ・输出电压：1～5V |
| (注)： | 请配套使用检测头和放大器。 |
|---|
|
以下产品是生产终止品。
| ※ | 推荐替代品不能保证与生产终止品的规格相一致。 使用时，请确认相应的样本资料、详细规格等。 |
|---|
| 生产终止品 | 推荐替代品 | ||||
|---|---|---|---|---|---|
| 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| 订货产品号： LA-310
型号： LA-310 | 2008年12月28日 |  | 订货产品号：- 型号：- | 超小型激光线性传感器 HL-T1 | 根据使用条件不同，推荐替代产品的订货产品也会有所不同。
|
| 订货产品号： LA-A1P
型号： LA-A1P | 2017年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 种类 | 超薄型 | |
| 型号 | LA-305 | |
| 适用放大器 | LA-A1、LA-A1P | |
| 检测宽度 | 5mm | |
| 检测距离 | 300mm | |
| 最小检测物体 | φ0.05mm不透明体 | |
| 重复精度 | 垂直于检测轴： 0.01mm以下 | |
| 温度特性 | 0.2% F.S./℃以下 | |
| 环 境 性 能 | 使用环境温度 | 0〜+40℃(注意不可结露)、存储时：-20〜+70℃ |
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | |
| 使用环境照度 | 白炽灯： 受光面照度10,000lx以下 | |
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |
| 耐振动 | 频率10〜150Hz 双向振幅0.75mm XYZ各方向2小时 | |
| 耐冲击 | 加速度500m/s2(约50G) XYZ各方向3次 | |
| 投光元件 | 红色LED (投光波峰波长：650nm、调制式) | |
| 材质 | 本体外壳：耐热ABS、 罩：耐热ABS、 前罩：玻璃 | |
| 电缆 | 0.18mm2 3芯合成橡皮电缆，长2m | |
| 电缆延长 | 0.18mm2以上的电缆线延长至10m，用于投光器和受光器(屏蔽电线必须由屏蔽电线延长) | |
| 本体重量 | 投・受光器各约70g | |
| 附件 | MS-LA3-2(检测头安装支架)：2套适用于投光器和受光器光轴调整封条：2个 | |
(注1)：无指定时的测量条件为使用环境温度+20℃。
| 种类 | NPN输出 | ||
| 型号 | LA-A1 | ||
| 适用检测头 | LA-305 | ||
| 电源电压 | 12〜24V DC±10% 脉动P-P10%以下 | ||
| 消耗电流 | 120mA以下(含检测头) | ||
| 比较输出 (HIGH、LOW) | NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(比较输出和0V之间) ・剩余电压：1.5V以下(流入电流为100mA时) 0.5V以下(流入电流为16mA时) | ||
| 反应时间 | 0.5ms以下 | ||
| 输出动作 | HIGH输出：入光量等于或低于HIGH(过暗)水平时ON LOW输出：入光量等于或高于LOW(次暗)水平时ON | ||
| 短路保护 | 配备 | ||
| 模拟输出 | 模拟电压 ・输出电压：1V(全遮光时)〜5V(全入光时) ・输出阻抗：75Ω | ||
| 通过速率 | 8V/ms以上 | ||
| 温度特性 | 0.05% F.S./℃以下 | ||
| 外部同期功能 | 装备 (可在微分同步或期间同步之间切换选择) | ||
| 指 示 灯 | 电源 | 绿色LED(通电时亮起) | |
| 稳定入光 | 绿色LED×3(根据受光数量，分3级亮起) | ||
| 动作 | 橙色LED×2(HIGH/LOW各比较输出ON时亮起) | ||
| 外部同期 | 绿色LED(比较输出有效时点灯) | ||
| 调 节 功 能 | 幅度 | 15回转调节器，为模拟输出电压设定幅度 | |
| 移位 | 15回转调节器，为模拟输出电压设定偏距 | ||
| HIGH(过暗)水平 | 15回转调节器，设定HIGH输出基准值(过暗时)水平 | ||
| LOW(次暗)水平 | 15回转调节器，设定LOW输出基准值(次暗时)水平 | ||
| 环 境 性 能 | 使用环境温度 | 0〜+50℃(注意不可结露)、存储时：-20〜+70℃ | |
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | ||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||
| 耐振动 | 频率10〜150Hz 双向振幅0.75mm XYZ各方向2小时 | ||
| 耐冲击 | 加速度500m/s2(约50G) XYZ各方向3次 | ||
| 材质 | 外壳：耐热ABS、端子罩：耐热ABS、 显示罩：聚碳酸酯 | ||
| 电缆 | 0.22mm2(屏蔽电线0.15mm2) 7芯橡皮电缆，长2m | ||
| 电缆延长(注2) | 0.22mm2以上的电缆全长可延长至50m (屏蔽电线延长用0.15mm2以上屏蔽电线) | ||
| 重量 | 本体重量：约200g | ||
| 附件 | 调整螺丝刀：1本 | ||
(注1)：无指定时的测量条件为使用环境温度+20℃。
(注2)：这是一款符合EMC指令适用品。此产品在免疫力方面的标准符合EN 61000-6-2，同时下列条件也符合此标准。
・连接放大器的电源线应在10m以下。
・连接放大器的信号线应在30m以下。
| 种类 | 放大器 PNP输出 | |
|---|---|---|
| 型号 | LA-A1P | |
| 适用检测头 | LA-305 | |
| 电源电压 | 12～24V DC±10% 脉动P-P10%以下 | |
| 消耗电流 | 120mA以下(含检测头) | |
| 比较输出 (HIGH、LOW) | PNP开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(比较输出和0V之间) ・剩余电压： 1.5V以下(流入电流为100mA时) 0.5V以下(流出电流为16mA时) | |
| 反应时间 | 0.5ms以下 | |
| 输出动作 | HIGH输出：入光量等于或低于HIGH(过暗)水平时ON LOW输出：入光量等于或高于LOW(次暗)水平时ON | |
| 短路保护 | 配备 | |
| 模拟输出 | 模拟电压 ・输出电压：1V(全遮光时)～5V(全入光时) ・输出阻抗：75Ω | |
| 通过速率 | 8V/ms以上 | |
| 温度特性 | 0.05% F.S./℃以下 | |
| 外部同期功能 | 装备 (可在微分同步或期间同步之间切换选择) | |
| 指 示 灯 | 电源 | 绿色LED(通电时亮起) |
| 稳定入光 | 绿色LED×3(根据受光数量，分3级亮起) | |
| 动作 | 橙色LED×2(HIGH/LOW各比较输出ON时亮起) | |
| 外部同期输入 | 绿色LED(比较输出有效时点灯) | |
| 调 节 功 能 | 幅度 | 15回转调节器，为模拟输出电压设定幅度 |
| 移位 | 15回转调节器，为模拟输出电压设定偏距 | |
| HIGH(过暗)水平 | 15回转调节器，设定HIGH输出基准值(过暗时)水平 | |
| LOW(次暗)水平 | 15回转调节器，设定LOW输出基准值(次暗时)水平 | |
| 环 境 性 能 | 使用环境温度 | 0〜+50℃(注意不可结露)、存储时：-20〜+70℃ |
| 使用环境湿度 | 35〜85%RH、存储时：35〜85%RH | |
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |
| 耐振动 | 频率10〜150Hz 双向振幅0.75mm XYZ各方向2小时 | |
| 耐冲击 | 加速度500m/s2(约50G) XYZ各方向3次 | |
| 材质 | 外壳：耐热ABS、端子罩：耐热ABS 显示罩：聚碳酸酯 | |
| 电缆 | 0.22mm2(屏蔽电线0.15mm2) 7芯橡皮电缆，长2m | |
| 电缆延长(注2) | 0.22mm2以上的电缆全长可延长至50m (屏蔽电线延长用0.15mm2以上屏蔽电线) | |
| 重量 | 本体重量：约200g | |
| 附件 | 调整螺丝刀：1本 | |
(注1)：无指定时的测量条件为使用环境温度+20℃。 (注2)：这是一款符合EMC指令适用品。此产品在免疫力方面的标准符合EN 61000-6-2，同时下列条件也符合此标准。 ・连接放大器的电源线应在10m以下。 ・连接放大器的信号线应在30m以下。
| 种类 | 检测头 长距离型 | |
|---|---|---|
| 型号 | LA-310 | |
| 适用放大器 | LA-A1、LA-A1P | |
| 检测宽度 | 10mm | |
| 检测距离 | 500mm | |
| 最小检测物体 | ø0.1mm不透明体 | |
| 重复精度 | 垂直于检测轴： 0.01mm以下 | |
| 温度特性 | 0.1% F.S./℃以下 | |
| 指示灯 | 红色LED(通电时亮起) | |
| 环 境 性 能 | 使用环境温度 | 0～+40℃(注意不可结露)、存储时：-20～+70℃ |
| 使用环境湿度 | 35～85%RH、存储时：35～85%RH | |
| 使用环境照度 | 白炽灯： 受光面照度10,000lx以下 | |
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | |
| 耐振动 | 频率10〜150Hz 双向振幅0.75mm XYZ各方向2小时 | |
| 耐冲击 | 加速度500m/s2(约50G) XYZ各方向3次 | |
| 投光元件 | 赤色LED (投光波峰波长：650nm、调制式) | |
| 材质 | 本体外壳：镀锌模、罩：铝合金 | |
| 电缆 | 0.22mm2 3芯合成橡皮电缆，长2m | |
| 电缆延长 | 0.22mm2以上的电缆线延长至10m，用于投光器和受光器(屏蔽电线必须由屏蔽电线延长) | |
| 本体重量 | 投光器：约110g、受光器：约100g | |
| 附件 | MS-LA3-2(检测头安装支架)：2套适用于投光器和受光器光轴调整封条：2个 | |
(注1)：无指定时的测量条件为使用环境温度+20℃。
|
|

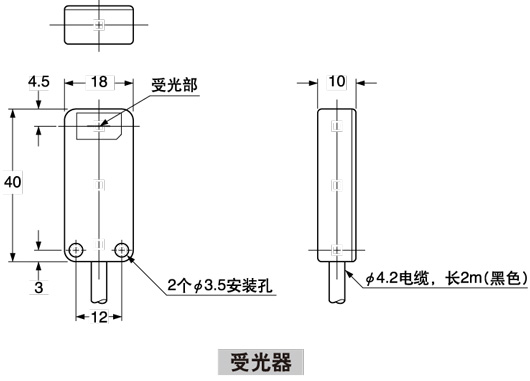

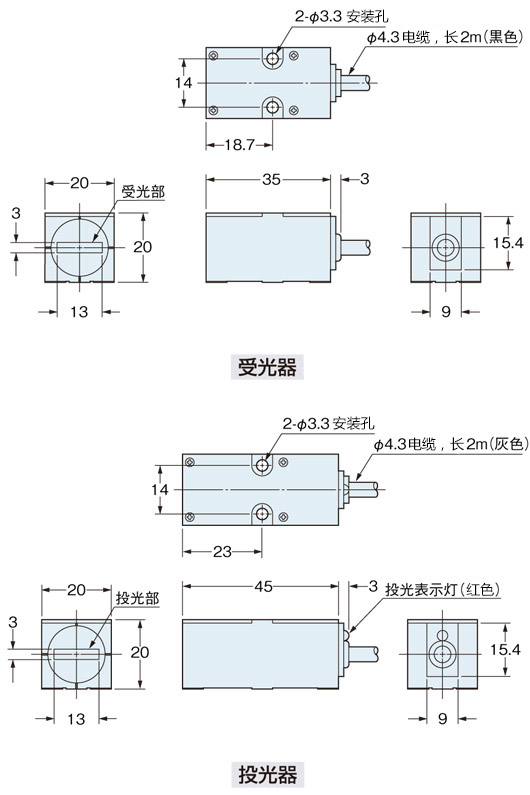

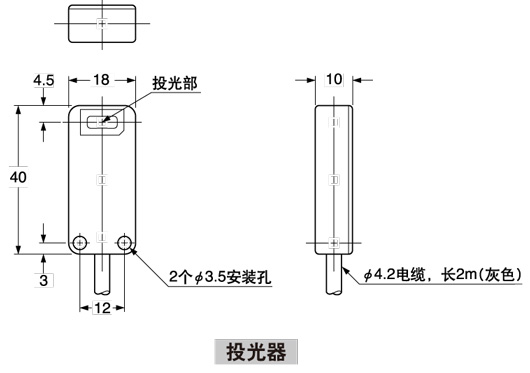

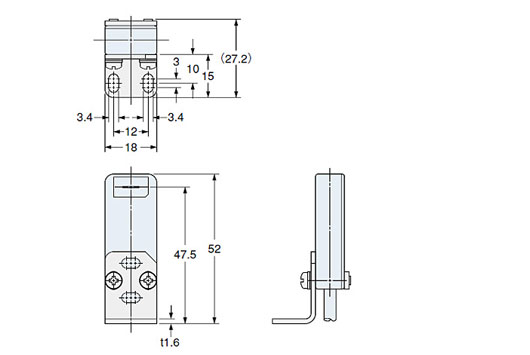

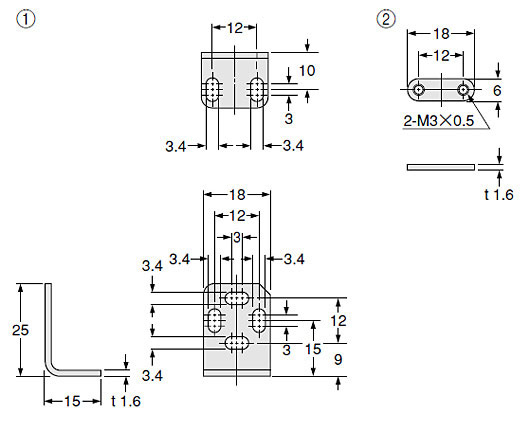

LA-305用检测头安装支架(LA-305附带)
|
安装图
|

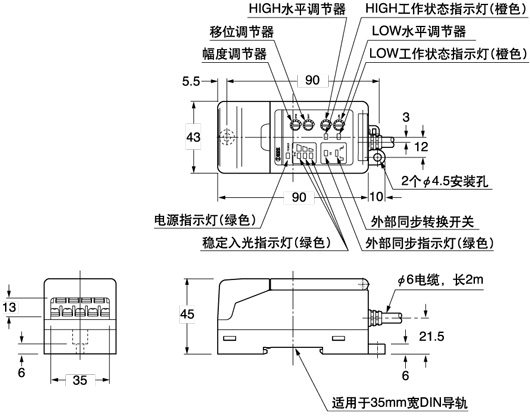

放大器
|
检测头
|

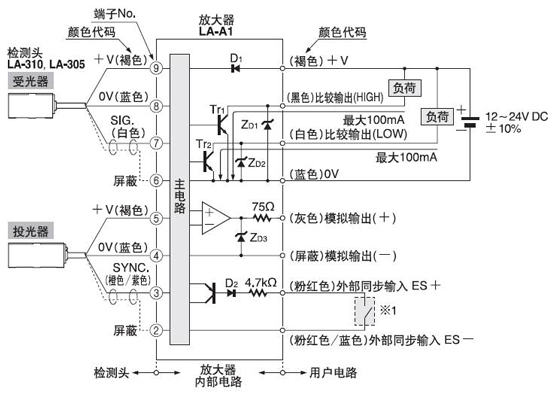

NPN输出型
|

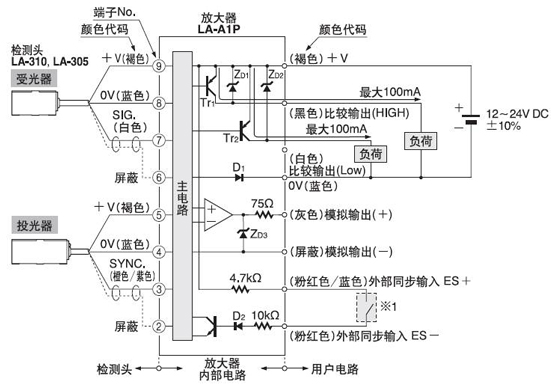

| 符号… | D1：反相电流极性保护二极管 D2：输入保护二极管 ZD1、ZD2、ZD3：电涌吸收齐纳二极管 Tr1、Tr2：NPN输出晶体管 |
|---|
|

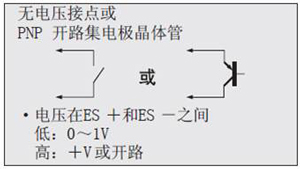

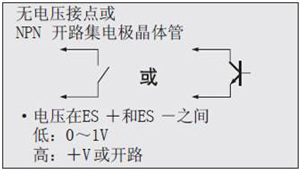

| （注1）： | 当外部同步输入的ES＋（粉红色）和ES－（粉红/蓝色）连接时，通过外部同步转换开关时，HIGH/LOW 比较输出可以在转换模式下开启。不使用外部同步功能时，将外部同步转换开关置于"期间同步"侧，使外部同步输入始终短接。 |
|---|---|
| （注2）： | 使用模拟输出（灰）时，选择带1MΩ以上输入电阻的设备，并把模拟输出的屏蔽电线连接到0V（通常输入）。 |
| （注3）： | 将所有未使用电线都单独绝缘，以免错误接触。 |
PNP输出型
|
| 符号… | D1：反向电源极性保护二极管 D2：输入保护二极管 ZD1、ZD2、ZD3：电涌吸收齐纳二极管 Tr1、Tr2：PNP输出晶体管 |
|---|
|
| （注1）： | 当外部同步输入的ES＋（粉红色）和ES－（粉红/蓝色）连接时，通过外部同步转换开关时，HIGH/LOW 比较输出可以在转换模式下开启。不使用外部同步功能时，将外部同步转换开关置于"期间同步"侧，使外部同步输入始终短接。 |
|---|---|
| （注2）： | 使用模拟输出（灰）时，选择带1MΩ以上输入电阻的设备，并把模拟输出的屏蔽电线连接到0V（通常输入）。 |
| （注3）： | 将所有未使用电线都单独绝缘，以免错误接触。 |
