| 所属类型： | 触摸屏 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 状 态： | 在产 |
| 特 点： | 设备的显示器加上Web技术。连接网络看得到数据可远程确认 |

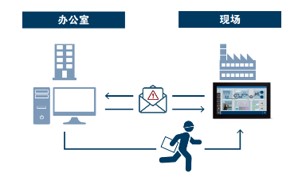

设备的显示器加上Web技术
|
 |  |  |  |
UL
、CE
、Korean KC
、UKCA
已取得。
UL : 不包括一部分型号
CE : 不包括一部分型号
Korean KC : 不包括一部分型号
UKCA : 不包括一部分型号
|
|
| |||||||||

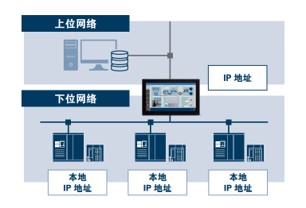

支持各种通信协议，从下位的控制系统到上位的信息系统无需程序即可连接，可用作网关。
|

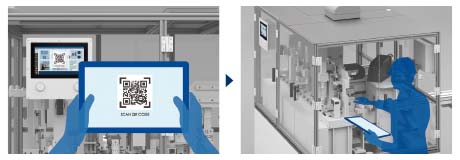

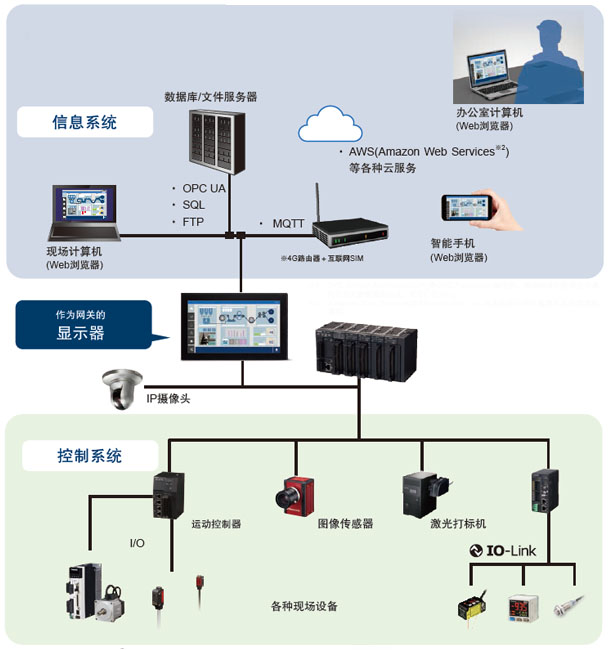

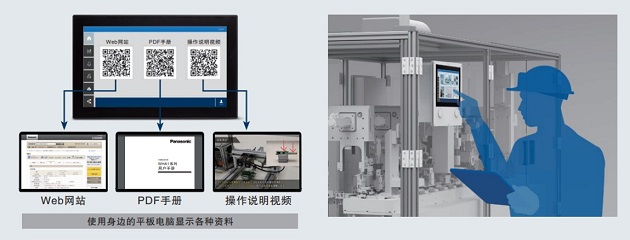

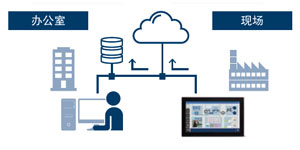

与各种上位系统的连接
支持OPC UA客户端/服务器、MQTT、SQL等、无需程序即可连接数据库、文件服务器及各种云服务等上位系统。设备上将WH系列用作网关，可用于遵循OPC UA※12标准的高安全性数据通信及使用各种云服务的数据分析等。
无需程序即可连接多厂商PLC

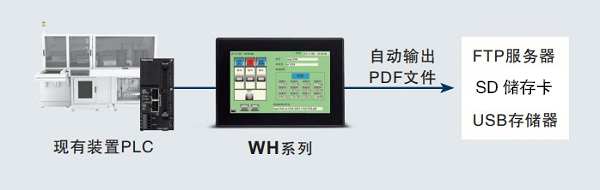

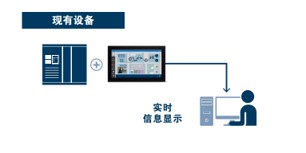

支持多家公司PLC的通信协议。除了新安装的设备外，旧设备也只需替换设备的显示器，即可根据远程设备的运行状况实现现场设备状态的可视化。
同时连接不同的通信协议
高功能型最多可连接8种不同的通信协议(AWHA1C050最多为4种)，标准型最多可连接4种不同的通信协议。此外，无需程序即可在多个机型的PLC之间传输数据。
| ※1: | OPC Unified Architecture(UA)是OPC Foundation制定的、国际标准化的安全可靠的开放式数据通信标准，即IEC 62541。 |
|---|---|
| ※2: | Amazon Web Services是Amazon.com, Inc.及其关联公司在美国及其它国家的商标。 |
Ethernet端口 配备3端口※。

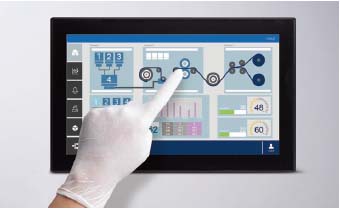

以静电容量方式支持手势操作的大型高端型号。
※ AWHA1C050はEthernet端口 配备2端口
|
|
|
融合多项功能的电阻膜式 中型宽屏 标准型号
|
|
|
|
|
|
|
|
|
|
| 内容 | 订货产品号 | ||||||
|---|---|---|---|---|---|---|---|
| 面板尺寸 | 触摸开关 | 电源电压 | 通信功能 | USB | SD | ||
| Ethernet | 串行 | ||||||
| 4.3英寸 宽屏TFT | 电阻膜方式 | 24V DC | 1端口 | 1端口 RS-232C / RS-422 / RS-485 (注) | 1端口 | - | AWHS1R043 |
| 7英寸 宽屏TFT | AWHS1R070 | ||||||
| 10.1英寸 宽屏TFT | AWHS1R101 | ||||||
| (注): | 可在软件上切换 |
|---|
| 内容 | 订货产品号 | ||||||
|---|---|---|---|---|---|---|---|
| 面板尺寸 | 触摸开关 | 电源电压 | 通信功能 | USB | SD | ||
| Ethernet | 串行 | ||||||
| 5英寸 宽屏TFT | 静电容量方式 | 24V DC | 2端口 | 1端口 RS-232C / RS-422 / RS-485 (注) | 1端口 | 1插槽 | AWHA1C050 |
| 7英寸 宽屏TFT | 3端口 | 2端口 | AWHA1C070 | ||||
| 10.1英寸 宽屏TFT | AWHA1C101 | ||||||
| 15.6英寸 宽屏 TFT | AWHA1C156 | ||||||
| 21.5英寸 宽屏 TFT | AWHA1C215 | ||||||
| (注): | 可在软件上切换 |
|---|
| 品名 | 详细 | 备注 |
|---|---|---|
| xAscender Studio | 可编程显示器WH系列的画面设定工具 | 可从本公司Web网站免费下载“xAscender Suite”。(需要注册控 制设备会员。)“xAscender Suite”包含“xAscender Studio”及“xAscender Client”。 |
| xAscender Client | 可编程显示器WH系列的远程监控工具 |
| (注1): | WH系列不能使用可编程显示器GT系列用软件“Terminal GTWIN”。 另外，WH系列不能使用本公司IP地址检索工具“Confi gurator WD”进行检索。 |
|---|
| 种类 | 标准型号 | ||
|---|---|---|---|
| 4.3英寸 | 7英寸 | 10.1英寸 | |
| 订货产品号 | AWHS1R043 | AWHS1R070 | AWHS1R101 |
| 适用标准及认证 | CE标志（EMC指令、RoHS指令）、UKCA标志（EMC规则、RoHS规则）、UL/c-UL列名认证、韩国电波法 | ||
| 额定电压 | 24V DC | ||
| 动作电压范围 | 10～32V DC | ||
| 消耗电流(+24V DC) | 0.25A以下 | 0.3A以下 | 0.38A以下 |
| 使用环境温度 | 0 ～+50℃(注1)、存储时：-20～+70℃ | ||
| 使用环境湿度 | 5～85％RH(+25℃。但不得结露、结冰。存储时也一样) | ||
| 耐振动 | 5～9Hz 单幅值3.5mm 9～150Hz 加速度 9.8m/s2(1G) | ||
| 耐冲击 | 490m/s2(50G) 11ms X、Y、Z 方向 各3次 | ||
| 保护构造 | 前面板：IP66(初始値)(注2)、背面：IP20 | ||
| 污损度 | 2 | ||
| 主体重量 | 约0.4kg | 约0.6kg | 约1kg |
| (注1): | 垂直安装条件下。 |
|---|---|
| (注2): | IP66仅在以下场合保证。 ・从平面到开孔的最大偏差：≤ 0.5mm ・安装装置的框体厚度：1.5mm～6mm ・适用衬垫的最大表面粗糙度：≤ 120μm 另外，请紧固各固定螺钉直至紧固扭矩 0.75N・m(高级型为1.3N・m)或挡边角接触到面板。 |
| 种类 | 高级型号 | ||||
|---|---|---|---|---|---|
| 5英寸 | 7英寸 | 10.1英寸 | 15.6英寸 | 21.5英寸 | |
| 订货产品号 | AWHA1C050 | AWHA1C070 | AWHA1C101 | AWHA1C156 | AWHA1C215 |
| 适用标准及认证 | CE标志（EMC指令、RoHS指令）、UKCA标志（EMC规则、RoHS规则）、UL/c-UL列名认证、韩国电波法 | ||||
| 额定电压 | 24V DC | ||||
| 动作电压范围 | 10～32V DC(注1) | ||||
| 消耗电流(+24V DC) | 0.6A以下 | 0.7A以下 | 1A以下 | 1.2A以下 | 1.7A以下 |
| 使用环境温度 | -20 ～+50℃(注2)、存储时：-20～+70℃ | ||||
| 使用环境湿度 | 5～85％RH(+25℃。但不得结露、结冰。存储时也一样) | ||||
| 耐振动 | 5～9Hz 单幅值3.5mm 9～150Hz 加速度 9.8m/s2(1G) | ||||
| 耐冲击 | 490m/s2(50G) 11ms X、Y、Z 方向 各3次 | ||||
| 保护构造 | 前面板：IP66 (初始值)(注3)、背面：IP20 | ||||
| 污损度 | 2 | ||||
| 主体重量 | 约1kg | 约1.3kg | 约2.5kg | 约4.1kg | 约6.1kg |
| (注1): | 10ms短时故障时可维持动作的电压容许范围限制为20.4～32V DC。 * 不包含外部设备的连接。 |
|---|---|
| (注2): | 垂直安装条件下。 |
| (注3): | IP66仅在以下场合保证。 ・从平面到开孔的最大偏差：≤ 0.5mm ・安装装置的框体厚度：1.5mm ～6mm ・适用衬垫的最大表面粗糙度：≤ 120μm 另外，请紧固各固定螺钉直至紧固扭矩0.75N·m(高级型为1.3N·m)或挡边角接触到面板。 |
| 种类 | 标准型号 | 高级型号 |
|---|---|---|
| 可显示的字体种类 | 固定字体、True Type 字体、Windows(注1)中安装的字体(注2) | |
| 可登录页数(注3) | 1,000 页(Max.) | |
| 可指定画面数 | 页面：1,000 对话框：50 模板：50 | |
| 小部件的种类 | 基本(文本、数值)、按钮、仪表、开关、指示灯、多媒体、图标、自定义等 | |
| 主要功能 | 趋势、报告、报警、调度器、数据库、数据传输、配方、键盘、Web服务器等 | |
| 穿越功能 | 通过将计算机链接至WH系列的LAN端口，将PLC连接至串行端口，无需直接连接计算机和PLC即可进行PLC程序的调试(注4) | |
| (注1): | Windows是美国Microsoft Corporation在美国及其它国家的注册商标。 |
|---|---|
| (注2): | 增加字体时需要许可证(使用承诺)。 |
| (注3): | 可登录画面数因登录内容不同而发生变化。 |
| (注4): | 支持的PLC仅限本公司FP系列。 |
| 种类 | 标准型号 | |||
|---|---|---|---|---|
| 4.3英寸 | 7英寸 | 10.1英寸 | ||
| 订货产品号 | AWHS1R043 | AWHS1R070 | AWHS1R101 | |
| 显示部 | 显示设备 | 4.3英寸宽屏TFT | 7英寸宽屏TFT | 10.1英寸宽屏TFT |
| 分辨率 | 480×272、 WQVGA | 800×480、 WVGA | 1,024×600 WSVGA | |
| 有效显示尺寸 | 96.4×55.2mm | 155.5×88mm | 224.3×126.8mm | |
| 显示颜色 | 65,536 色 | |||
| 背光灯 | 白色LED | |||
| 背光灯亮度 (初始) | 200cd/m2(typ.) | |||
| 调光功能 | 有(主机菜单画面、可在xAscender Studio中设定) ※背光灯亮度略有偏差 | |||
| 背光灯寿命 | 20,000h以上(注2) | |||
| 触摸开关 | 触摸开关方式 | 模拟电阻膜方式 | ||
| 操作力 | 1.5N以下 | |||
| 寿命 | 100万次以上(注3) | |||
| 存储器区域 | RAM | 512MB | ||
| FlashROM | 4GB | |||
| 项目存储器 | 240MB | |||
| 用户存储器 | 512MB | |||
| 时钟功能/ 备份功能 | 时钟功能 | 有 | ||
| 时钟精度 | ±100ppm以下(+25℃)(注4) | |||
| 备份范围 | 备份时钟 | |||
| 备份功能/ 备份期间 | 电容器方式 / 2日(+25℃)(注5) | |||
| 其他 | 蜂鸣器功能 | |||
| (注1): | 液晶面板可能会发生亮点(常亮的点)或黑点(不亮的点)，在某些条件下会发生亮度不均和偏差，以及产生残影(在未配置图形和部件等的位置出现影子的现象)。这些并非产品的不良或故障，而是液晶面板的基本特性，敬请了解。 |
|---|---|
| (注2): | 在+25℃的环境下，亮度减至初始一半(50％)时所用的时间。 |
| (注3): | 老化可能会导致接触位置发生偏移。接触位置偏移较大时，请进行调整。 |
| (注4): | 主机时钟精度的月差约为±260秒±260秒(＋25℃)。对于时钟误差会造成问题的系统，请定期校准时间。 |
| (注5): | 充满电需要连续通电2天以上。未充满电时，时钟的备份期间可能无法满足规格值，敬请注意。 |
| 种类 | 高级型号 | |||||
|---|---|---|---|---|---|---|
| 5英寸 | 7英寸 | 10.1英寸 | 15.6英寸 | 21.5英寸 | ||
| 订货产品号 | AWHA1C050 | AWHA1C070 | AWHA1C101 | AWHA1C156 | AWHA1C215 | |
| 显示部 | 显示设备 | 5.0英寸宽屏TFT | 7.0英寸宽屏TFT | 10.1英寸宽屏TFT | 15.6英寸宽屏TFT | 21.5英寸宽屏TFT |
| 分辨率 | 800×480、 WVGA | 800×480、 WVGA | 1,280×800、 WXGA | 1,366×768、 HD | 1,920×1,080、 Full HD | |
| 有效显示尺寸 | 109×65.8mm | 152.6×91.6mm | 217.9×136.6mm | 345.5×195mm | 478×269.5mm | |
| 显示颜色 | 65,536 色 | 1,677万色 | ||||
| 背光灯 | 白色LED | |||||
| 背光灯亮度 (初始) | 300cd/m2(typ.) | 500cd/m2(typ.) | 400cd/m2(typ.) | 300cd/m2(typ.) | ||
| 调光功能 | 有(主机菜单画面、可在xAscender Studio中设定) ※背光灯亮度略有偏差 | |||||
| 背光灯寿命 | 40,000h以上(注2) | |||||
| 触摸开关 | 触摸开关方式 | 静电容量方式 | ||||
| 操作力 | - | |||||
| 寿命 | - | |||||
| 存储器区域 | RAM | 512MB | 1GB | 1GB | 2GB | 2GB |
| FlashROM | 4GB | 4GB | 4GB | 8GB | 8GB | |
| 项目存储器 | 240MB | |||||
| 用户存储器 | 512MB | |||||
| 时钟功能/ 备份功能 | 时钟功能 | 有 | ||||
| 时钟精度 | ±100ppm以下(+25℃)(注3) | |||||
| 备份范围 | 备份时钟 | |||||
| 备份功能/ 备份期间 | 锂电池(二次电池) 3个月(+25℃)(注5) | |||||
| 其他 | 蜂鸣器功能 | |||||
| (注1): | 液晶面板可能会发生亮点(常亮的点)或黑点(不亮的点)，在某些条件下会发生亮度不均和偏差，以及产生残影(在未配置图形和部件等的位置出现影子的现象)。这些并非产品的不良或故障，而是液晶面板的基本特性，敬请了解。 |
|---|---|
| (注2): | 在+25℃的环境下，亮度减至初始一半(50％)时所用的时间。 |
| (注3): | 主机时钟精度的月差约为±260秒±260秒(＋25℃)。对于时钟误差会造成问题的系统，请定期校准时间。 |
| (注4): | 充满电需要连续通电2天以上。未充满电时，时钟的备份期间可能无法满足规格值，敬请注意。 |
Ethernet端口通信规格
| 种类 | 标准型号 | ||
|---|---|---|---|
| 4.3英寸 | 7英寸 | 10.1英寸 | |
| 订货产品号 | AWHS1R043 | AWHS1R070 | AWHS1R101 |
| 通信端口数 | 1端口 | ||
| 通信接口 | 100BASE-TX / 10BASE-T | ||
| 速率 | 100Mbps / 10Mbps 自动协调(注2) | ||
| 连接器形状 | RJ-45(注3) | ||
| 电缆总长 | 100m(500m使用中继器时)(注4) | ||
| 通信电缆 | UTP(类别5以上) | ||
| Web客户端同时连接数 | 最多4 | ||
| 通信方式 | 全双工/半双工 | ||
| 通信协议 | TCP/IP、UDP/IP | ||
| DNS | 支持域名服务器 | ||
| DHCP | 支持自动获取IP地址 | ||
| FTP服务器 / 客户端 | 服务器功能：文件传输 客户端功能：数据及文件传输 | ||
| HTTP服务器 / 客户端 | 服务器功能：客户Web 客户端功能：Web 浏览器 | ||
| SNTP | 支持时间调整功能 | ||
| (注1): | Ethernet 是 FUJIFILM Business Innovation 株式会社及美国施乐公司的注册商标。 |
|---|---|
| (注2): | 通过自动协调功能自动切换速度。 |
| (注3): | 操作时请注意防止连接器的金属部承受过大的静电。 |
| (注4): | 最大规格为100m，部分使用环境下需要采取安装铁氧体磁芯等抗干扰措施。 此外，建议将集线器设置在控制面板附近，并在10m内进行使用。 |
| 种类 | 高级型号 | ||||
|---|---|---|---|---|---|
| 5英寸 | 7英寸 | 10.1英寸 | 15.6英寸 | 21.5英寸 | |
| 订货产品号 | AWHA1C050 | AWHA1C070 | AWHA1C101 | AWHA1C156 | AWHA1C215 |
| 通信端口数 | 2端口 | 3端口 | |||
| 通信接口 | 100BASE-TX / 10BASE-T | ||||
| 速率 | 100Mbps / 10Mbps 自动协调(注2) | ||||
| 连接器形状 | RJ-45(注3) | ||||
| 电缆总长 | 100m(500m使用中继器时)(注4) | ||||
| 通信电缆 | UTP(类别5以上) | ||||
| Web客户端同时连接数 | 最多4 | ||||
| 通信方式 | 全双工/半双工 | ||||
| 通信协议 | TCP/IP、UDP/IP | ||||
| DNS | 支持域名服务器 | ||||
| DHCP | 支持自动获取IP地址 | ||||
| FTP服务器 / 客户端 | 服务器功能：文件传输 客户端功能：数据及文件传输 | ||||
| HTTP服务器 / 客户端 | 服务器功能：客户Web 客户端功能：Web 浏览器 | ||||
| SNTP | 支持时间调整功能 | ||||
| (注1): | Ethernet 是 FUJIFILM Business Innovation 株式会社及美国施乐公司的注册商标。 |
|---|---|
| (注2): | 通过自动协调功能自动切换速度。 |
| (注3): | 操作时请注意防止连接器的金属部承受过大的静电。 |
| (注4): | 最大规格为100m，部分使用环境下需要采取安装铁氧体磁芯等抗干扰措施。 此外，建议将集线器设置在控制面板附近，并在10m内进行使用。 |
串行端口通信规格(标准型号・高级型号通用)
| 种类 | RS-232C | RS-422 / RS-485 | |
|---|---|---|---|
| 通信标准 | 遵循RS-232C(非绝缘) | 遵循RS-422 / RS-485(非绝缘) | |
| 通信端口数 | 1端口 *可通过xAscender Studio切换 | ||
| 与外部设备 通信的条件 | 传输速度 | 1200、2400、4800、9600、19200、38400、57600、115200 bit/s(注1) | |
| 数据长度 | 7bit / 8bit | ||
| 奇偶校验 | 无 / 奇数 / 偶数 | ||
| 停止位 | 1bit / 2bit | ||
| 传输距离(总长度) | 最大15m(高级型号为最大15m) (传输速度：19200bps) | 最大500m (传输速度：115.2kbps) | |
| 终端电阻 | - | 无(注2) | |
| 连接器 | D-Sub9针(注3)(高级型号为附带连接器) | ||
| (注1): | 通信条件取决于连接的PLC等从站设备的通信条件。连接具有RS-485接口的市售设备时，请根据实际使用的设备进行确认。另外，连接台数、传输距离、通信速度可随着所连接设备和传输线路而改变。 |
|---|---|
| (注2): | 连接到终端时，建议在通信线路间连接120Ω、1/2W以上的终端电阻。 |
| (注3): | 请使用市售的D-sub9针公插。 |
USB端口规格
| 种类 | 标准型号 | ||
|---|---|---|---|
| 4.3英寸 | 7英寸 | 10.1英寸 | |
| 订货产品号 | AWHS1R043 | AWHS1R070 | AWHS1R101 |
| 端口数 | 1端口 | ||
| USB规格 | USB主机 | ||
| 电气规格 | 遵循USB2.0 | ||
| 连接器形状 | USB Type A(注1) | ||
| 最大通信速度 | 480Mbps(High Speed模式) | ||
| 供电能力 | 500mA Max. | ||
| (注1): | 操作时请注意防止连接器的金属部承受过大的静电。 |
|---|---|
| (注2): | 请将外部存储器格式化为 FAT 或 FAT32 格式。最大文件数因格式化的格式而异。(最大支持32GB容量。) ・FAT32：最大65,535个文件 ・FAT：最大512个文件 |
| 种类 | 高级型号 | ||||
|---|---|---|---|---|---|
| 5英寸 | 7英寸 | 10.1英寸 | 15.6英寸 | 21.5英寸 | |
| 订货产品号 | AWHA1C050 | AWHA1C070 | AWHA1C101 | AWHA1C156 | AWHA1C215 |
| 端口数 | 1端口 | 2端口 | |||
| USB规格 | USB主机 | ||||
| 电气规格 | 遵循USB2.0 | ||||
| 连接器形状 | USB Type A(注1) | ||||
| 通信最大速度 | 480Mbps(High Speed模式) | ||||
| 供电能力 | 500mA Max. | ||||
| (注1): | 操作时请注意防止连接器的金属部承受过大的静电。 |
|---|---|
| (注2): | 请将外部存储器格式化为FAT或FAT32格式。最大文件数因格式化的格式而异。(最大支持32GB容量。) ・FAT32：最多65,535个文件 ・FAT：最多512个文件 |
SD存储卡规格
标准型号不支持SD存储卡。
| 种类 | 高级型号 | ||||
|---|---|---|---|---|---|
| 5英寸 | 7英寸 | 10.1英寸 | 15.6英寸 | 21.5英寸 | |
| 订货产品号 | AWHA1C050 | AWHA1C070 | AWHA1C101 | AWHA1C156 | AWHA1C215 |
| 支持媒介 | SD存储卡、SDHC存储卡(注1) | ||||
| 支持格式化 标准 | 遵循SD标准(注2) (请使用SD存储卡用格式化软件进行格式化) | ||||
| (注1): | 请使用工业用或商用SD存储卡(SLC型)。使用SD存储卡前，请先确认使用温度范围。 |
|---|---|
| (注2): | 请将外部存储器格式化为FAT或FAT32格式。最大文件数因格式化的格式而异。(最大支持32GB容量。) ・FAT32：最多65,535个文件 ・FAT：最多512个文件 |

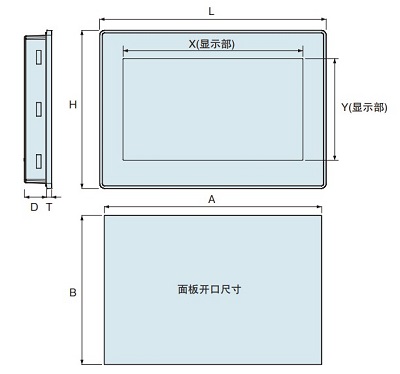

标准型号
|
| 型号 | A | B | L | H | X | Y | D | T |
|---|---|---|---|---|---|---|---|---|
| AWHS1R043 | 136 | 96 | 147 | 107 | 96.4 | 55.2 | 29 | 5 |
| AWHS1R070 | 176 | 136 | 187 | 147 | 155.5 | 88 | 29 | 5 |
| AWHS1R101 | 271 | 186 | 282 | 197 | 224.3 | 126.8 | 28 | 6 |
公差(T除外)：±1mm
T公差：± 0.5mm
标准型号
|

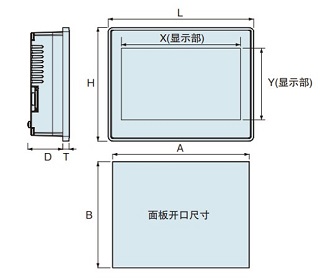

高级型号
|
| 型号 | A | B | L | H | X | Y | D | T |
|---|---|---|---|---|---|---|---|---|
| AWHA1C070 | 176 | 136 | 187 | 147 | 152.6 | 91.6 | 45 | 8 |
| AWHA1C101 | 271 | 186 | 282 | 197 | 217.9 | 136.6 | 52 | 8 |
| AWHA1C156 | 411 | 256 | 422 | 267 | 345.5 | 195 | 56 | 8 |
| AWHA1C215 | 541 | 336 | 552 | 347 | 478 | 269.5 | 56 | 8 |
公差(T除外)：±1mm
T公差：± 0.5mm
使用产品时，可能会受到下述侵害。
| (1) | 信息经由本产品泄露或流出 |
|---|---|
| (2) | 第三方恶意地非法操作本产品 |
| (3) | 第三方恶意地妨碍或停止本产品 |
为了防止这种侵害，请客户充分采取对策。
