| 所属类型： | 触摸屏 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 状 态： | 在产 |
| 特 点： | 触摸屏的入门机型。拥有3个级别的白色背光灯更简便！更降低成本！ |
更简便！触摸屏的入门机型
|
 |  |  |  |
UL/C-UL
、CE
、Korean KC
、UKCA
已取得。
UL : Listing认证, 不包括一部分型号
CE : 不包括一部分型号
Korean KC : 不包括一部分型号
UKCA : 不包括一部分型号
|
 | ● 在小型机身上采用最大级别的宽屏液晶 |
 | ● 可自由地配置显示与按钮的布局，提高了操作性 |

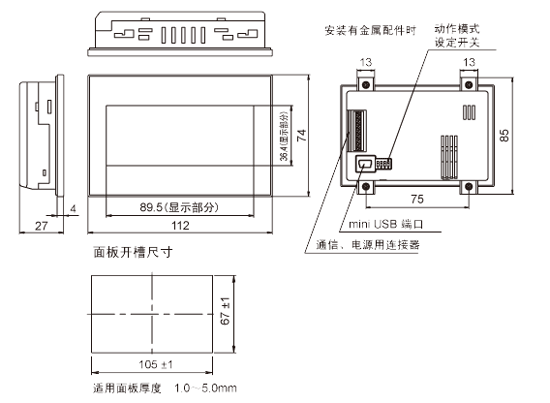

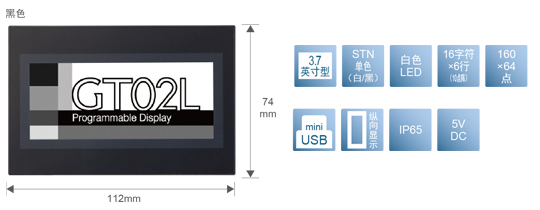

在H74×W112mm的小型机身上配备有大型的3.7英寸型液晶。采用模拟触摸方式，在显示部分没有影响视线的点和线。
还可对应USB电缆的穿越功能，可对PLC和GT同时进行调试。
|
能以1点为单位移动最小的8×8点开关。另外，还可将喜好的字体显示为想要的大小(10～64点)。
 | GT系列可通过模拟触摸方式，以1点为单位进行部品、文字配置，采用Windows®字体，可使用丰富的文字尺寸(10～240点)自由地设计画面。 |
 | 显示图表时，柱状图最多可显示8个，还可同时显示曲线图。 |
 | 由于可实现纵向显示，因此可安装在较为狭窄的空间内。提高了系统设计的自由度，还可实现小型化。另外，还对应无安装场所的窄长型装置。 |
 | 画面下部区域可滚动显示最大64个文字(全角)的信息(128种)。 |
使用该按键可实现设置多个数值、变更画面等多个操作。
※FP7除外
五大便利功能，进一步提高GT与本公司FP系列PLC之间的亲和性
| [1] | 设备监控(可对FP系列所拥有的设备写入值进行显示和变更。备有三种模式。) (1)Easy Monitor：想要轻松监控时可使用该模式。指定1种设备后，可连续进行显示、变更。 (2)Entry Monitor：想要一次性查看多种设备时可使用该模式。对于想要显示的设备，可逐个进行登录、变更。 (3)Forced On/Off：想要强制性地使输出ON/OFF时可使用该模式。对于想要控制输出的设备，可逐个进行设定。 |
|---|---|
| [2] | 系统寄存器监控(可对系统寄存器的数值进行显示和变更) 可指定系统寄存器的No.，显示数值或者变更数值。 |
| [3] | 共用存储器监控(可显示共用存储器的数值) 插槽No.、数据库No.：可指定地址，显示数值。不能变更数值。 |
| [4] | 报错监控(可显示FP系列所发生的报错) 可显示自诊断的结果、错误代码和错误标志，还可清除报错。 |
| [5] | 密码设定(为保护FP系列程序的读取和写入，可设定密码) 利用FP系列的密码保护功能，可登录或者清除密码。 |
|
|
|
使用密码保护、操作安全功能，可保护本体的数据资产，并能通过密码来管理操作权限。
密码保护功能
利用密码限制本体画面数据的上传，保护本体的数据资产。
操作安全功能
操作人员(最多64人)可分别设定密码，还可按照部品设定最多16级的显示、操作权限。通过本体可修改登录用户名和密码。

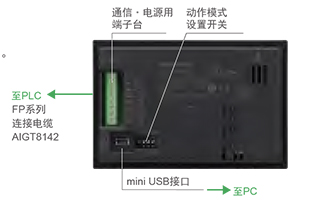

使用GT与本公司的PLC FP系列进行通信的同时，可传输GT画面数据，并进行PLC的调试。
 | 以往需要制作各个语种的画面，但使用显示语言切换功能，即可按照各个部品同时登录多种语言( 最多16种) 。 |
 | 可根据PLC状态和画面No.来修改PLC的数据，或者使位置ON/OFF。 |
※画面里的显示器是代表机种。
以下是生产终止(预定)品。
| 生产终止品 | 推荐替代品 | ||||
|---|---|---|---|---|---|
| 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| 订货产品号： AIG02LQ02D
型号： AIG02LQ02D | 2025年9月30日 |  | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 订货产品号： AIG02LQ04D
型号： AIG02LQ04D | 2025年9月30日 | | 订货产品号：- 型号：- | - | 非常抱歉无推荐替代品。 |
| 生产终止品 | 推荐替代品 | |||||
|---|---|---|---|---|---|---|
| 产品名称 | 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| - | 订货产品号： AIGT8000V2
型号： AIGT8000V2 | 2024年9月30日 | | 订货产品号：
-
型号： - | - | - |
| - | 订货产品号： AIGT8000V2R
型号： AIGT8000V2R | 2024年9月30日 | | 订货产品号：
-
型号： - | - | - |
| - | 订货产品号： AIGT8001V2
型号： AIGT8001V2 | 2024年9月30日 | | 订货产品号：
-
型号： - | - | - |
| - | 订货产品号： AIGT8001V2R
型号： AIGT8001V2R | 2024年9月30日 | | 订货产品号：
-
型号： - | - | - |
【注意】
下列可选件将继续销售。
| 品名 | 屏幕尺寸 | 订货产品号 | |
|---|---|---|---|
| Terminal GTWIN Ver.3 ※2 | 日语版 | Terminal GTWIN CD-ROM | AIGSGT7JP |
| 英语版 | Terminal GTWIN CD-ROM | AIGSGT7EN | |
| ※1) | Terminal GTWIN 由Ver.1升级到Ver.2。 |
|---|---|
| ※2) | GT703/GT704/GT707以外以往的GT系列、不支持某些功能。 |
| 通信方式 | 连接电缆 | PLC |
|---|---|---|
| RS-232C |  订货产品号 : AIGT8142 PLC连接电缆(2m)微型DIN5屏蔽线(4根)＋屏蔽线 | 本公司FP系列 (FP7/FP0H/FP-XH除外)※1 |
| RS-422/RS-485 |  订货产品号 : AIGT8152 PLC连接电缆(2m)微型DIN8屏蔽线(6根)＋屏蔽线 | 三菱电机制造 FX系列 |
| ※ | 本电缆用于连接GT系列(5V DC)，由PLC供电使用。 |
|---|
| ※1 | 连接FP7/FP0H/FP-XH系列，请使用市售的散线电缆。 |
|---|
| 项目 | 规格 | ||||
|---|---|---|---|---|---|
| 适用标准 | CE标志(EMC指令、RoHS指令)(部分机型除外)、UKCA标志(EMC标准、RoHS标准)(部分机型除外) | ||||
| 额定电源 | 5 V DC ±10% | ||||
| 消耗功率 | 1W 以下 | ||||
| 电源部绝缘方式 | - | ||||
| 使用环境温度 | 0 ～ +50 ℃ | ||||
| 使用环境湿度 | 20 ～ 85 %RH (在25℃下，应无结露) | ||||
| 耐环境性 | IP65(初始状态下) 仅面板前面防尘、防水(控制柜接触面使用防水垫圈)※1 | ||||
| 重量 | 约150 g | ||||
| 显示部分 | 点阵数 | 160(横)×64(纵)dot | |||
| 有效显示尺寸(mm) | 88.0(横)×35.2(纵)mm | ||||
| 背光灯方式 | LED 背光灯 白色 | ||||
| 触摸开关方式 | 模拟电阻膜式触摸开关 | ||||
| 可登录的画面数量 | 80画面※2 | ||||
※1 重新安装的情况下，请更换防水垫圈。
※2 可登录的画面数量因登录内容而异。
※3 除了Windows ®7/ Windows ®8以外，不对应64bit版。Windows是美国微软有限公司在美国及其他国家的注册商标或者商标。
|
【注意】
下列可选件将继续销售。
|
|
|
|
