系列详情

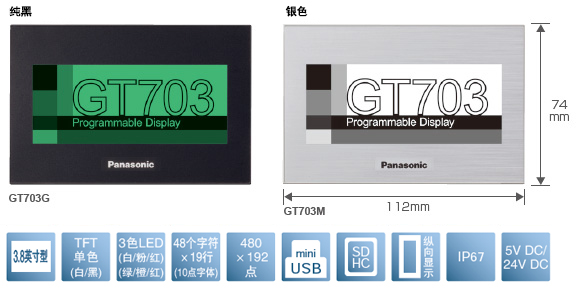

GT703 系列

所属类型：	触摸屏
品牌：	松下
产地：	日本
状态：	在产
特点：	3.8型以高画质实现差异化！以操作性实现差异化！占绝对优势的高画质480×192点64阶调

差异、分明。

UL/C-UL 、CE 、Korean KC 、UKCA 已取得。
UL : 不包括一部分型号
CE : 不包括一部分型号
Korean KC : 不包括一部分型号
UKCA : 不包括一部分型号

特点

●本页的液晶画面是嵌入合成的。
●GT系列的正面保护片为另售。

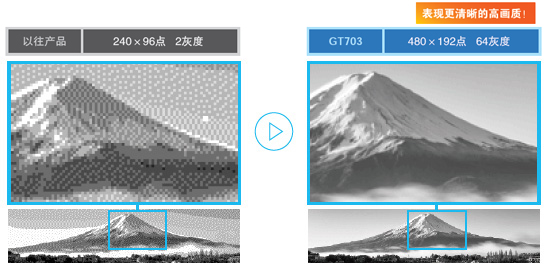

利用业界高水准的清晰画质，美化客户的装置。

分辨率是以往机型的4倍。占绝对优势的高画质，让人不由自主的想去碰触它。

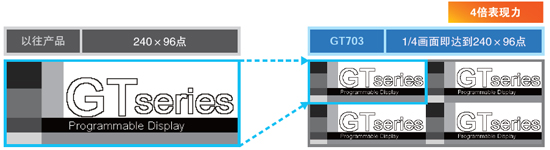

4倍表现力，易于使用。
减少显示层别，提高用户体验。

以前只能分页显示的项目现在可以在1个画面中显示。

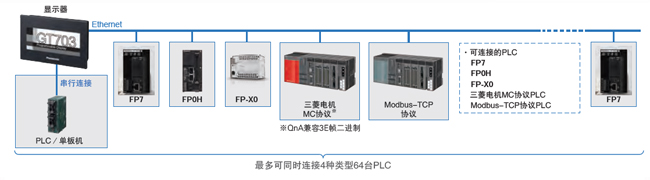

通过Ethernet最多可连接64台PLC(松下·其他公司)

不仅可对应本公司的PLC、还支持三菱电机(株)的MC协议、Modbus-TCP协议。
与COM.端口(串行通信)组合使用，最多可连接4种协议、64台PLC。

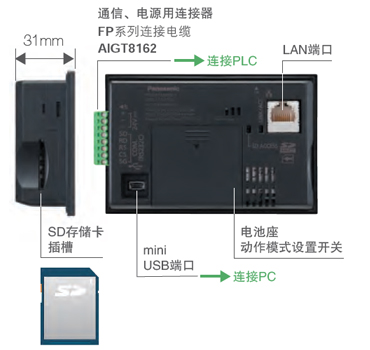

可通过Ethernet编辑画面。支持编程口。

可通过Ethernet编辑多台显示器和PLC
配备Ethernet端口，不仅可通过GTWIN传输画面数据、更新固件，还可以穿越显示器利用FPWIN对本公司的 [FP系列] PLC的程序进行编辑。

可使用FTP(S)服务器功能^※轻松获取SD内存卡的信息。

※支持SSL/TLS。
多台设备的信息IoT化
可在1台上位PC上通过Ethernet收集SD存储卡的信息。

简单确认PLC的接线和动作！

在装置内置等用途中PLC自身安装在难以看到的位置时，也可通过显示器查看PLC的输入输出状态。
GTWIN中已登录的模板(部件库)，只需拖放即可轻松确认接线和动作。

※备有FP0R的模板。
※自定义内容也可以保存到部件库。

利用设备监控功能，无需PC即可掌握PLC的状况。

无需使用计算机(FPWIN GR／FPWIN GR7)，可直接通过显示器来确认PLC的设备状态。可通过系统菜单轻松查看设备监控的画面，无需另外制作。

※FP7除外。

无电池数据备份

不需要更换电池，减轻了装置的维护负担。同时，为了节电可安心地切断装置的电源。

项目	无电池	有电池
设备保持(注1)	○	○
日历时钟动作	-	○

(注1) :	可显示的PLC设备最多为24字。

唯有松下可提供的
SD解决方案

通过SD连接、通过SD扩展
小型触摸屏的品质也得到了显著的提高，如今，美观的显示与易读的文字等已成为了理所当然的事。
我们认为，今后的发展重点在于计算机与其他机器协作时，“如何使操作更加简便？”以及“能够实现哪些便利的操作？” 于是，我们推出了松下电SUNX的可编程显示器。
使用SD存储卡进行数据传输、保存数据并开拓新的用途……
为您提供与时俱进的GT系列。

无需计算机即可传输PLC程序

使用SD/SDHC存储卡不仅可更改GT画面程序，还可更改PLC的梯形程序图。
仅使用SD/SDHC存储卡，“任何人都能简单地”修改程序。

※除FP7/FP0H外本公司FP系列

读取SD卡数据的功能

对于配备有SD存储卡插槽的GT，可通过USB连接，将插入到本体的SD存储卡所保存的记录数据等读取到计算机。

需要在计算机上安装GT_SD_Reader软件。安装Terminal GTWIN（Ver.2.E1～）的同时，会自动安装该软件。
GT本体的固件版本也必须对应本功能。所使用的固件版本不对应该功能时，请从本公司的网站下载，并进行升级。

使用SD记录功能可“简单地实现可视化”

可自动收集电力监控表的电力值等，并当场显示为图表，便于尽快解决问题

可使用GT本体将电力值等数据收集到SD/SDHC存储卡内，并将记录数据显示为图表。
无需使用计算机来显示，也无需使用数据记录仪来收集数据，可简单地实现“可视化”。
显示图表时，柱状图最多可显示8个，还可同时显示曲线图。
记录数据保存用的触发条件有三种选择。
(1)指定时间 (2)按照一定的周期(1秒～24小时) (3)指定条件
由于使用SD/SDHC存储卡，因此可保存容量较大的数据，还可随身携带。

SD配方功能

生产多品种时，通过计算机最多可简单设定64个品种、4,096设备的配方数据。
可将编制好的配方数据保存到SD/SDHC存储卡内，并将指定数据写入PLC或从PLC中读出。

通过SD来保存报警记录

可将GT内部存储器所保存的报警记录存储到SD卡内，因此可通过计算机来管理故障情况，使管理变得更简单。

采用3色LED背景灯，设备的状态一目了然。

黑白型号采用3色LED背景灯来显示设备状态。例如，正常运行是绿色，操作中是橙色，异常情况是红色，通过这样的区分一眼就可以把握机械的作业状态。

※：GT03M-E、GT32M-E、GT32M-R、GT02L除外。

提高了画面设计的自由度!

GT系列可通过模拟触摸方式，以1点为单位进行部品、文字配置，采用Windows®字体，可使用丰富的文字尺寸(10～240点)自由地设计画面。
※最大尺寸因机型而异。

图表功能

显示图表时，柱状图最多可显示8个，还可同时显示曲线图。

狭窄的场所中可纵向显示

由于可实现纵向显示，因此可安装在较为狭窄的空间内。提高了系统设计的自由度，还可实现小型化。另外，还对应无安装场所的窄长型装置。

滚动显示功能

画面下部区域可滚动显示最大64个文字(全角)的信息(128种)。

多功能按键

使用该按键可实现设置多个数值、变更画面等多个操作。

配备FP监控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

※FP7除外
五大便利功能，进一步提高GT与本公司FP系列PLC之间的亲和性

[1]	设备监控(可对FP系列所拥有的设备写入值进行显示和变更。备有三种模式。) (1)Easy Monitor：想要轻松监控时可使用该模式。指定1种设备后，可连续进行显示、变更。 (2)Entry Monitor：想要一次性查看多种设备时可使用该模式。对于想要显示的设备，可逐个进行登录、变更。 (3)Forced On/Off：想要强制性地使输出ON/OFF时可使用该模式。对于想要控制输出的设备，可逐个进行设定。
[2]	系统寄存器监控(可对系统寄存器的数值进行显示和变更) 可指定系统寄存器的No.，显示数值或者变更数值。
[3]	共用存储器监控(可显示共用存储器的数值) 插槽No.、数据库No.：可指定地址，显示数值。不能变更数值。
[4]	报错监控(可显示FP系列所发生的报错) 可显示自诊断的结果、错误代码和错误标志，还可清除报错。
[5]	密码设定(为保护FP系列程序的读取和写入，可设定密码) 利用FP系列的密码保护功能，可登录或者清除密码。

可连接多台本公司的FP系列PLC与GT(RS485型)

GT链接功能
无需使用通信程序，本公司的1台PLC上最多可连接32台GT。即使是在搬运线等较远的场所，也可执行同样的画面操作，另外，还可减少PLC的安装台数，从而削减生产工序的成本。

※1　伴随连接台数的增加，反应速度变慢。请在实际机器上确认。
※2　与1:1连接时相比，反应时间会相对的变长。
如获得充分的性能，请在系统设计时进行评价。

可连接多台PLC的功能
1台GT上最多可连接31台PLC。可使用1台GT来集中监控多条生产线的进度，或执行操作。

※1　不可用于PLC间的数据链接。
※2　与1:1连接时相比，反应时间会相对的变长。
如获得充分的性能，请在系统设计时进行评价。

通过密码进行管理，加强安全性

使用密码保护、操作安全功能，可保护本体的数据资产，并能通过密码来管理操作权限。
密码保护功能
利用密码限制本体画面数据的上传，保护本体的数据资产。
操作安全功能
操作人员(最多64人)可分别设定密码，还可按照部品设定最多16级的显示、操作权限。通过本体可修改登录用户名和密码。

利用穿越功能提高现场的工作效率

使用GT与本公司的PLC FP系列进行通信的同时，可传输GT画面数据，并进行PLC的调试。

简单地切换语言

以往需要制作各个语种的画面，但使用显示语言切换功能，即可按照各个部品同时登录多种语言( 最多16种) 。
Microsoft® Excel®简单地编辑字符串，并进行导入。

设备写入

可根据PLC状态和画面No.来修改PLC的数据，或者使位置ON/OFF。
另外，还可执行设备之间的四则运算。

※画面里的显示器是代表机种。

种类

品名	内容					订货产品号
品名	液晶	电源	通信端口	前面面板颜色	SD卡内存卡槽	订货产品号
GT703M 纯黑银色	TFT 黑白 LCD (背光灯 : 白／粉／红)	5V DC	RS232C	纯黑	○	AIG703WMN1B5
			RS422/RS485	纯黑		AIG703WMNMB5
			RS232C	银色		AIG703WMN1S5
			RS422/RS485	银色		AIG703WMNMS5
		24V DC	RS232C	纯黑		AIG703WMN1B2
			RS422/RS485	纯黑		AIG703WMNMB2
			RS232C	银色		AIG703WMN1S2
			RS422/RS485	银色		AIG703WMNMS2
GT703G 纯黑银色	TFT 黑白 LCD (背光灯 : 绿／橙／红)	5V DC	RS232C	纯黑	○	AIG703WGN1B5
			RS422/RS485	纯黑		AIG703WGNMB5
			RS232C	银色		AIG703WGN1S5
			RS422/RS485	银色		AIG703WGNMS5
		24V DC	RS232C	纯黑		AIG703WGN1B2
			RS422/RS485	纯黑		AIG703WGNMB2
			RS232C	银色		AIG703WGN1S2
			RS422/RS485	银色		AIG703WGNMS2

品名	屏幕尺寸		订货产品号
Terminal GTWIN Ver.3 ^※1	日语版	Terminal GTWIN CD-ROM	AIGSGT7JP
Terminal GTWIN Ver.3 ^※1	英语版	Terminal GTWIN CD-ROM	AIGSGT7EN

※1)	GT703/GT704/GT707以外以往的GT系列、不支持某些功能。

电缆

※额定电源电压5V DC型，PLC(CPU单位))的TOOL无法从端口电源供给。

■24V DC

通信方式	连接电缆	PLC
RS232C	订货产品号 : AIGT8162 PLC连接电缆(2m) 微型DIN5端子ー散线(3根)＋屏蔽线还备有AIGT8165(5m) 。	本公司FP系列 (FP7/FP0H/FP-XH除外) ^※1
RS422/RS485	订货产品号 : AIGT8175 PLC连接电缆(5m) 微型DIN8端子ー散线(4根)＋屏蔽线	三菱电机(株)制造 FX系列
RS232C	订货产品号 : AIP81842 PLC连接电缆(2m) D-SUB9端子ー散线(6根)	FP2/FP2SH COM端口、 D-SUB9端子例电脑通信单元

※1	连接FP7/FP0H/FP-XH系列，请使用市售的散线电缆。

生产终止(预定)品

以下是生产终止(预定)品。

生产终止品			推荐替代品
产品名称	订货产品号/型号	终止日期		订货产品号/型号	产品名称	备注
PLC连接电缆	订货产品号： AIGT8160 型号： AIGT8160	2024年9月30日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

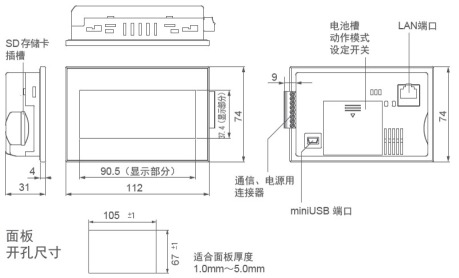

规格

项目		GT703M				GT703G
项目		5V、 RS-232C	5V、 RS-422 /RS-485	24V、 RS-232C	24V、 RS-422 /RS-485	5V、 RS-232C	5V、 RS-422 /RS-485	24V、 RS-232C	24V、 RS-422 /RS-485
使用标准		CE标志（EMC指令、RoHS指令）（部分机型除外）、UKCA标志（EMC标准、RoHS标准）（部分机型除外）
额定电源		5V DC		24 V DC		5V DC		24 V DC
动作电压范围		4.5～5.5V DC		21.6～26.4 V DC		4.5～5.5V DC		21.6～26.4 V DC
功耗		2W以下^※1		2.4W 以下		2W以下^※1		2.4W 以下
电源部绝缘方式		变压器绝缘
使用环境温度		0～+50 ℃
使用环境湿度		20～85 %RH(+25℃时)、应无结露
保存环境温度		−20～＋60℃
保存环境湿度		10～85%RH(＋25℃时)、应无结露
耐振动		5 ～ 8.4Hz 单幅值3.5mm 8.4～150Hz 加速度 9.8m/s² X､Y､ZZ各方向10次扫描(1倍频程/min.)
耐冲击		147m/s² X､Y､Z 各方向3次
耐重叠干扰		1,000V［ P-P］以上脉宽50ns、1μs电源端子之间(根据噪声模拟法)
耐环境性		IP67(初始状态下)^※2^※3
主题重量		约180g
表示部	显示装置	TFT单色LCD
	点数	480(W)×192(H)点
	表示色	2色(黒/白、64灰度)
	有效显示尺寸	88.5(W)×35.4(H)mm
	背光灯方式	3色LED(白／粉／红)				3色LED(绿／橙／红)
功能	可显示的字体种类	固定(GTWIN)：1 /4 角(8×8)、半角(16×8)、全角(16×16)可纵横各1、2、4、8、16倍显示 True Type(GTWIN)：10 ～ 19点　Windows®：10～240点
	可显示的字符种类	日语、英语、简体中文、繁体中文、韩语、德语、意大利语、西班牙语、法语、土耳其语、俄罗斯语、越南语
	可显示的图形	直线、连续直线、矩形、圆、圆弧、曲线、扇形、多角形、填充、位图
	可登录画面数^※4	约250
	可指定画面No.	基本画面：No.0～3FF、键盘画面：No.0～7、登录画面：No.0～F
	部件功能	指示灯、开关、数据、条形图、时钟、键盘、折线图、报警列表、报警记录
	其他功能	配方功能、滚动显示功能、设备写入功能、PLC多站连接功能、FP监控功能、显示语言切换功能 GT链接功能、操作安全功能、数据记录功能、SD配方功能
	时钟功能	本体内置时钟(还可参照PLC时钟进行显示) ※请另行购买备份电池［AFPX-BATT(GT707：AFPABAT001)。
	背光灯亮度调整	可通过菜单画面、GTWIN本体环境设定、PLC进行设定(背光灯亮度略有偏差。)
	对比度调整	无需调整对比度
	蜂鸣器	配备
	自动通信设定	对象设备无响应的情况下，自动更改通信速度
	穿越功能	在计算机与PLC之间插入GT后，无需直接连接计算机与PLC即可进行调试
	画面生成	使用专用软件适用OS ：Windows®Vista/7/8/8.1/10^※5
触摸开关分辨率		自由布局(最小8点)
触摸开关操作力		0.8N 以下
触摸开关寿命		100万次以上(＋25℃时)
COM.端口	通信标准	符合RS-232C	符合RS-422/ RS-485	符合RS-232C	符合RS-422/ RS-485	符合RS-232C	符合RS-422/ RS-485	符合RS-232C	符合RS-422/ RS-485
	与外部设备的通信条件	传输速度 9,600bps ・ 19,200bps ・ 38,400bps ・ 57,600bps ・ 115,200bps 数据位7bit ・ 8bit/无奇偶校验・奇数・偶数/停止位1bit
	协议	支持本公司FP系列／支持通用串行通信／支持Modbus RTU模式(主站／从站)/ 其他公司的PLC(厂家、机型请参照各公司PLC对应表。)
	连接器	连接器端子台(8针)
Ethernet端口	接口	100BASE-TX / 10BASE-T
	通信速度	100Mbps、10Mbps 自动协调^※6
	协议	本公司专用协议支持本公司FP系列／支持Modbus-TCP／支持其他公司PLC(三菱电机MC协议)
	连接器	模块插口(RJ-45)
画面数据传输用接口	通信标准	USB2.0
	协议	本公司专用协议
	连接器	USB Mini B
用户存储器	存储器	F-ROM
用户存储器	容量	16Mbyte
存储器备份	存储器	SRAM
存储器备份	备份电池	-

※1 :	无法通过PLC(CPU单元)的TOOL端口供电。
※2 :	安装面板时与前面部分有关的防护结构。但不保证在所有用户环境下都能使用。
※3 :	重新安装的情况下，请更换防水垫圈。
※4 :	可登录的画面数因登录内容而异。
※5 :	除Windows®7 ⁄ 8 ⁄ 8.1 ⁄ 10以外，不支持其他64bit版本。Windows是美国Microsoft Corporation在美国及其它国家的注册商标或商标。
※6 :	通过自动协调功能自动切换速度。
