系列详情

CY-100 圆柱形光电传感器

所属类型：	圆柱形光电传感器
品牌：	松下
产地：	苏州
停产日期：	2023年07月14日
特点：	参阅基本信息

产品种类齐全

推荐替代产品

生产终止品
订货产品号/型号	终止日期	订货产品号/型号	产品名称	备注
订货产品号：CY-111A 型号：CY-111A	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111A-P 型号：CY-111A-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111A-P-Z 型号：CY-111A-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111A-Z 型号：CY-111A-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111B 型号：CY-111B	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111B-P 型号：CY-111B-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111B-P-Z 型号：CY-111B-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111B-Z 型号：CY-111B-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111VA 型号：CY-111VA	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111VA-P 型号：CY-111VA-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111VA-P-Z 型号：CY-111VA-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111VA-Z 型号：CY-111VA-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111VB 型号：CY-111VB	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111VB-P 型号：CY-111VB-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111VB-P-Z 型号：CY-111VB-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-111VB-Z 型号：CY-111VB-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121A 型号：CY-121A	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121A-P 型号：CY-121A-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121A-P-Z 型号：CY-121A-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121A-Z 型号：CY-121A-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121B 型号：CY-121B	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121B-P 型号：CY-121B-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121B-P-Z 型号：CY-121B-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121B-Z 型号：CY-121B-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121VA 型号：CY-121VA	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121VA-P 型号：CY-121VA-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121VA-P-Z 型号：CY-121VA-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121VA-Z 型号：CY-121VA-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121VB 型号：CY-121VB	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121VB-P 型号：CY-121VB-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121VB-P-Z 型号：CY-121VB-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-121VB-Z 型号：CY-121VB-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122A 型号：CY-122A	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122A-P 型号：CY-122A-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122A-P-Z 型号：CY-122A-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122A-Z 型号：CY-122A-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122B 型号：CY-122B	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122B-P 型号：CY-122B-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122B-P-Z 型号：CY-122B-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122B-Z 型号：CY-122B-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122VA 型号：CY-122VA	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122VA-P 型号：CY-122VA-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122VA-P-Z 型号：CY-122VA-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122VA-Z 型号：CY-122VA-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122VB 型号：CY-122VB	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122VB-P 型号：CY-122VB-P	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122VB-P-Z 型号：CY-122VB-P-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-122VB-Z 型号：CY-122VB-Z	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191A-P-Y 型号：CY-191A-P-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191A-P-Z-Y 型号：CY-191A-P-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191A-Y 型号：CY-191A-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191A-Z-Y 型号：CY-191A-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191B-P-Y 型号：CY-191B-P-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191B-P-Z-Y 型号：CY-191B-P-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191B-Y 型号：CY-191B-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191B-Z-Y 型号：CY-191B-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191VA-P-Y 型号：CY-191VA-P-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191VA-P-Z-Y 型号：CY-191VA-P-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191VA-Y 型号：CY-191VA-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191VA-Z-Y 型号：CY-191VA-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191VB-P-Y 型号：CY-191VB-P-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191VB-P-Z-Y 型号：CY-191VB-P-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191VB-Y 型号：CY-191VB-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-191VB-Z-Y 型号：CY-191VB-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192A-P-Y 型号：CY-192A-P-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192A-P-Z-Y 型号：CY-192A-P-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192A-Y 型号：CY-192A-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192A-Z-Y 型号：CY-192A-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192B-P-Y 型号：CY-192B-P-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192B-P-Z-Y 型号：CY-192B-P-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192B-Y 型号：CY-192B-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192B-Z-Y 型号：CY-192B-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192VA-P-Y 型号：CY-192VA-P-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192VA-P-Z-Y 型号：CY-192VA-P-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192VA-Y 型号：CY-192VA-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192VA-Z-Y 型号：CY-192VA-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192VB-P-Y 型号：CY-192VB-P-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192VB-P-Z-Y 型号：CY-192VB-P-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192VB-Y 型号：CY-192VB-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：CY-192VB-Z-Y 型号：CY-192VB-Z-Y	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

配套产品・可选件的推荐替代产品

生产终止品
产品名称	订货产品号/型号	终止日期	订货产品号/型号	产品名称	备注

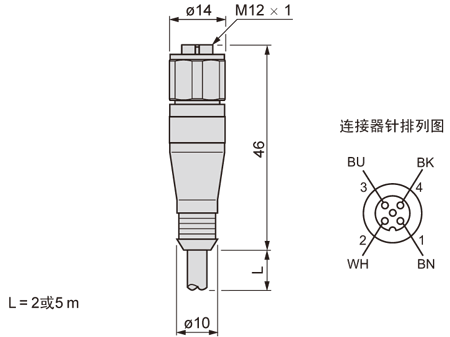

电缆	订货产品号： CN-24C-C2 型号： CN-24C-C2	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
电缆	订货产品号： CN-24C-C5 型号： CN-24C-C5	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

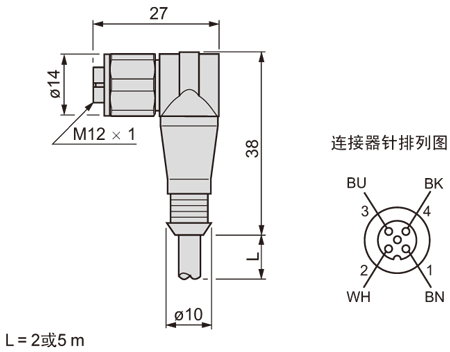

电缆	订货产品号： CN-24CL-C2 型号： CN-24CL-C2	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
电缆	订货产品号： CN-24CL-C5 型号： CN-24CL-C5	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

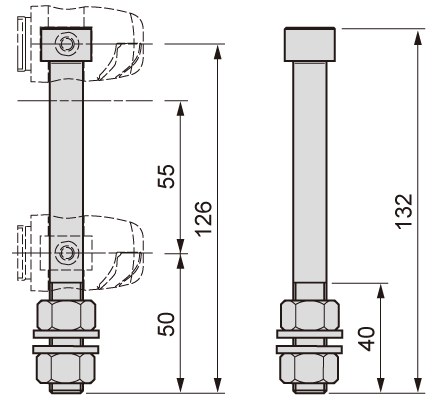

通用传感器安装支架	订货产品号： MS-AJ3 型号： MS-AJ3	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

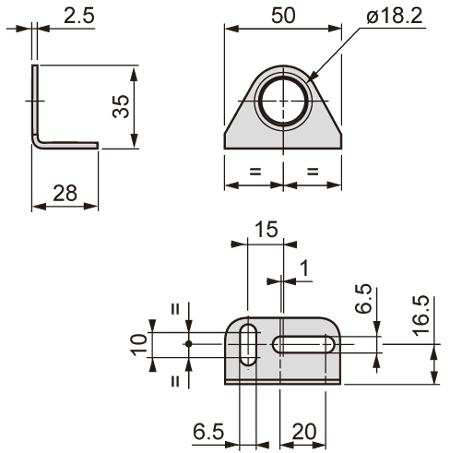

安装支架	订货产品号： MS-CY1-1 型号： MS-CY1-1	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

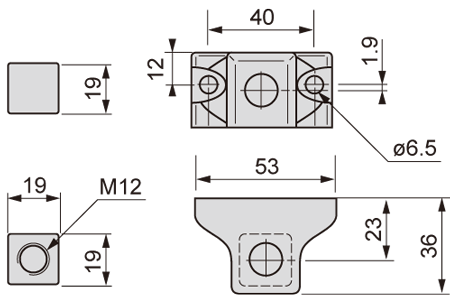

安装支架	订货产品号： MS-CY1-2 型号： MS-CY1-2	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
反光带	订货产品号： RF-40RL5 型号： RF-40RL5	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

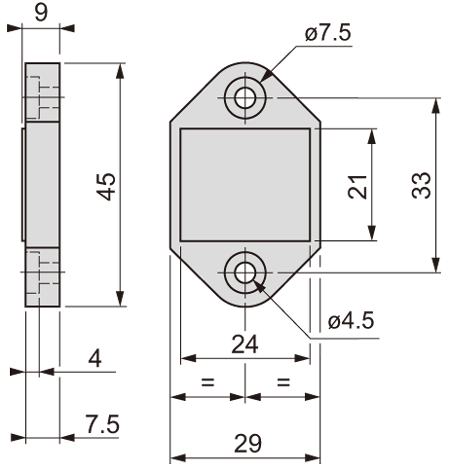

反射镜	订货产品号： RF-410 型号： RF-410	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

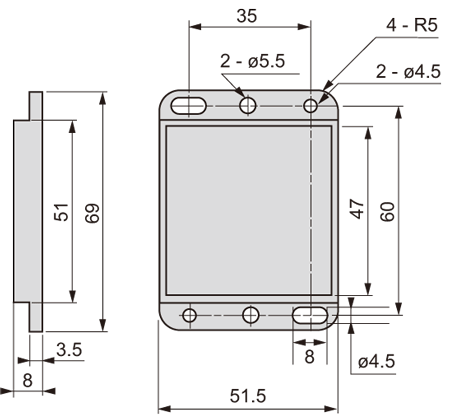

反射镜	订货产品号： RF-420 型号： RF-420	2023年7月14日	订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

规格

类型		透过型
类型		标准型	侧视型
型号	入光时ON	CY-111A□	CY-111VA□
型号	遮光时ON	CY-111B□	CY-111VB□
检测范围		15 m
检测物体		ø18 mm以上的不透明的物体(投光器与受光器之间的设定距离：15 m)
应差		-
电源电压		12～24 V DC±10 %，脉动(P-P)：10 %以下
消耗电流		投光器: 35 mA以下受光器: 35 mA以下
输出		<NPN 输出型> NPN开路集电极晶体管 • 最大流入电流: 100 mA • 外加电压: 24 V DC以下(输出和0 V之间) • 残余电压: 1.5 V以下 <PNP 输出型> PNP开路集电极晶体管 • 最大源电流：100 mA • 外加电压：24 V DC以下(输出和+V之间) • 残余电压: 1.5 V以下
	使用类别	DC-12或DC-13
	短路保护	配备
反应时间		1 ms以下
测试输入(发射中止)功能		配备
动作指示灯		黄色LED指示灯(输出ON时亮起) 透过型位于受光器上
电源指示灯		绿色LED(通电时亮起)，位于投光器上
污染度		3 (工业环境)
保护构造		IP67 (IEC)
使用环境温度		–25 ～ +55 °C (注意不可结露、结冰)，存储时：–40 ～ +70 °C
使用环境湿度		50 % RH (70 ℃时)
使用环境照明度		白炽灯：受光面的照度为5000 ℓx以下
EMC		EN 60947-5-2
耐电压		在所有连接的电源端子与外壳间接入交流电压500 V，持续1分钟
耐振动		在X、Y、Z各方向上可承受频率为10～55 Hz、振幅为0.5 mm的振动达1.5小时
耐冲击		在X、Y和Z各方向上可承受加速度为294 m/s²(约30 G)的冲击三次
投光元件		红外线LED(调制式)
	投光波峰波长	890 nm 0.04 mil
材质		外壳：PBT(聚对苯二甲酸乙二醇酯)，透镜：PMMA
电缆		0.44 mm² 3芯硬质橡胶绝缘电缆，长度为2 m
电缆延长		可用0.34 mm2或更粗的电缆延长到10 m(对于透过型，投光器和受光器电缆均可延长)。
净重 (注5)	2m电缆长度型	投光器/受光器: 约65g	投光器/受光器: 约70g
净重 (注5)	M12连接器型	投光器/受光器: 约15g	投光器/受光器: 约20g
附件		螺母:4个

类型		回归反射型
				带偏极滤光器
		标准型	侧视型	标准型	侧视型
型号	入光时ON	CY-192A□	CY-192VA□	CY-191A□	CY-191VA□
型号	遮光时ON	CY-192B□	CY-192VB□	CY-191B□	CY-191VB□
检测范围		4m (注2)		2m(注2)
检测物体		ø50 mm以上的不透明、半透明或者透明体(注2, 4)		ø50 mm以上的不透明、半透明、透明体或者镜面体(注2, 4)
应差		-
电源电压		12～24 V DC±10 %，脉动(P-P)：10 %以下
消耗电流		35 mA以下
输出		<NPN 输出型> NPN开路集电极晶体管 • 最大流入电流: 100 mA • 外加电压: 24 V DC以下(输出和0 V之间) • 残余电压: 1.5 V以下 <PNP 输出型> PNP开路集电极晶体管 • 最大源电流：100 mA • 外加电压：24 V DC以下(输出和+V之间) • 残余电压: 1.5 V以下
	使用类别	DC-12或DC-13
	短路保护	配备
反应时间		1 ms以下
测试输入(发射中止)功能		-
动作指示灯		黄色LED指示灯(输出ON时亮起) 透过型位于受光器上
电源指示灯		-
污染度		3 (工业环境)
保护构造		IP67 (IEC)
使用环境温度		–25 ～ +55 °C (注意不可结露、结冰)，存储时：–40 ～ +70 °C
使用环境湿度		50 % RH (70 ℃时)
使用环境照明度		白炽灯：受光面的照度为5000 ℓx以下
EMC		EN 60947-5-2
耐电压		在所有连接的电源端子与外壳间接入交流电压500 V，持续1分钟
耐振动		在X、Y、Z各方向上可承受频率为10～55 Hz、振幅为0.5 mm的振动达1.5小时
耐冲击		在X、Y和Z各方向上可承受加速度为294 m/s²(约30 G)的冲击三次
投光元件		红外线LED(调制式)		Red LED (modulated)
	投光波峰波长	875 nm 0.03 mil		665 nm 0.03 mil
材质		外壳：PBT(聚对苯二甲酸乙二醇酯)，透镜：PMMA
电缆		0.44 mm² 3芯硬质橡胶绝缘电缆，长度为2 m
电缆延长		可用0.34 mm2或更粗的电缆延长到10 m(对于透过型，投光器和受光器电缆均可延长)。
净重 (注5)	2m电缆长度型	约65g	约70g	约65g	约70g
净重 (注5)	M12连接器型	约15g	约20g	约15g	约20g
附件		螺母：2个

类型		扩散反射型
				带灵敏度调节器
		标准型	侧视型	标准型	侧视型
型号	入光时ON	CY-121A□	CY-121VA□	CY-122A□	CY-122VA□
型号	遮光时ON	CY-121B□	CY-121VB□	CY-122B□	CY-122VB□
检测范围		100 mm (注3)		600 mm (注3)
检测物体		不透明、半透明或透明体 (注4)
应差		检出距离的3 %～15 %(注3)
电源电压		12～24 V DC±10 %，脉动(P-P)：10 %以下
消耗电流		35 mA以下
输出		<NPN 输出型> NPN开路集电极晶体管 • 最大流入电流: 100 mA • 外加电压: 24 V DC以下(输出和0 V之间) • 残余电压: 1.5 V以下 <PNP 输出型> PNP开路集电极晶体管 • 最大源电流：100 mA • 外加电压：24 V DC以下(输出和+V之间) • 残余电压: 1.5 V以下
	使用类别	DC-12或DC-13
	短路保护	配备
反应时间		1 ms以下
测试输入(发射中止)功能		-
动作指示灯		黄色LED指示灯(输出ON时亮起) 透过型位于受光器上
电源指示灯		-
污染度		3 (工业环境)
保护构造		IP67 (IEC)
使用环境温度		–25 ～ +55 °C (注意不可结露、结冰)，存储时：–40 ～ +70 °C
使用环境湿度		50 % RH (70 ℃时)
使用环境照明度		白炽灯：受光面的照度为5000 ℓx以下
EMC		EN 60947-5-2
耐电压		在所有连接的电源端子与外壳间接入交流电压500 V，持续1分钟
耐振动		在X、Y、Z各方向上可承受频率为10～55 Hz、振幅为0.5 mm的振动达1.5小时
耐冲击		在X、Y和Z各方向上可承受加速度为294 m/s²(约30 G)的冲击三次
投光元件		红外线LED(调制式)
	投光波峰波长	875 nm 0.03 mil
材质		外壳：PBT(聚对苯二甲酸乙二醇酯)，透镜：PMMA
电缆		0.44 mm² 3芯硬质橡胶绝缘电缆，长度为2 m
电缆延长		可用0.34 mm2或更粗的电缆延长到10 m(对于透过型，投光器和受光器电缆均可延长)。
净重 (注5)	2m电缆长度型	约65g	约70g		约75g
净重 (注5)	M12连接器型	约15g	约20g		约25g
附件		螺母：2个

注:
1)未指明测量条件时，默认的测量温度条件为+23 °C。
2)回归反射型传感器的检测范围和检测物体适用于RF-420反射镜(选购)。
3)扩散反射型传感器的检测范围和应差适用于无光泽白画纸(200×200 mm)的检测物体。
4)在用来检测透明或半透明体之前，请先使用实际传感器确认检测效果。
5)该重量中包含螺母重量。

尺寸图

单位mm

CY-1□

传感器

	2m电缆长度		M12连接器型
	a	b	a	b
标准型 CY-111□/121□/192□	46	28	60	28
标准型 CY-191□	48	28	62	28
侧视型 CY-111V□/121V□/191V□/192V□	62	28	76	28
标准型 CY-122□	62	44	76	44
侧视型 CY-122V□	78	44	92	44
