EQ-30 距离設定反射型光电传感器[放大器内置]

所属类型：反射型光电传感器
品       牌：松下
产       地：苏州
状       态：在产
特       点：不易受颜色及材质变化的影响　距离设定反射型2m型

不易受颜色及材质变化的影响　距离设定反射型2m型

距离设定反射型光电传感器[放大器内置] EQ-30
CE Marking

CE 已取得。

特点

不易受颜色或背景物体的影响

EQ-30系列配备2段光电二极管，不易受检测物体颜色变化的影响，无论黑或白均可以几乎等同的距离进行检测。
设定距离后，存在的背景物体是检测不到的。
(但背景物体为镜面体时，则需改变传感器角度。)

不易受颜色或背景物体的影响

长检测距离：2m

EQ-30系列可进行2m的长距离检测。它适于多种用途，如对各种生产线上的运行物体进行检测及定位等。

长检测距离：2m

小型

检测距离达2m的距离设定反射型传感器，采用W20×H68×D40mm的小型规格，有效节省了空间。

小型

不受透镜污染影响

采用距离设定式，即使透镜表面因粉尘等而脏污，也几乎不会对检测范围产生任何影响。

不受透镜污染影响

带指示器的机械式2圈调节器

配备使用方便的机械式2圈调节器。
指示器使得调节器位置一目了然。

带指示器的机械式2圈调节器

适用于水洗

其保护构造达到IP67，所以可在沾水的场所使用。
注：请注意，如果传感器在工作时暴露在水中，它也许会检测水滴本身。

适用于水洗

备有连接器型

备有通过电缆式单触即可拆装的连接器型传感器。
若发生故障，只须片刻便可更换传感器。(但EQ-34W除外。)

备有连接器型

使用2段光电二极管的距离设定式工作原理

普通反射型传感器均检测反射光的光量变化，但使用2段光电二极管的反射型传感器则通过反射光的入光角度不同进行检测，因此输出会根据距离进行动作。由此，检测稳定，不易受颜色变化及背景物体的影响。

使用2段光电二极管的距离设定式工作原理

用途

检测运行着的硬纸板盒
检测运行着的硬纸板盒

种类

生产终止预定（2024年9月30日终止预定）

【终止订货产品号】
NPN输出型
PNP输出型
连接型
5m电缆长度型

详情请在生产终止预定一览确认

生产终止品

【终止订货产品号】
2输出型 EQ-34W, EQ-34W-C5

详情请在生产终止(预定)品一览确认

生产终止(预定)品一览

以下是生产终止(预定)品。

生产终止品推荐替代品
订货产品号/型号终止日期 订货产品号/型号产品名称备注
订货产品号： EQ-34
型号： EQ-34 		2024年9月30日 订货产品号： EQ-511
型号： EQ-511 		距离設定反射型光电传感器[放大器内置／多电压电源] EQ-500 When using the mounting bracket, please use MS-EQ5-01.
订货产品号： EQ-34-C5
型号： EQ-34-C5 		2024年9月30日 订货产品号： EQ-511
型号： EQ-511 		距离設定反射型光电传感器[放大器内置／多电压电源] EQ-500 When using the mounting bracket, please use MS-EQ5-01.
订货产品号： EQ-34-J
型号： EQ-34-J 		2024年9月30日 订货产品号： EQ-511
型号： EQ-511 		距离設定反射型光电传感器[放大器内置／多电压电源] EQ-500 When using the mounting bracket, please use MS-EQ5-01.
订货产品号： EQ-34-PN
型号： EQ-34-PN 		2024年9月30日 订货产品号： EQ-511
型号： EQ-511 		距离設定反射型光电传感器[放大器内置／多电压电源] EQ-500 When using the mounting bracket, please use MS-EQ5-01.
订货产品号： EQ-34-PN-J
型号： EQ-34-PN-J 		2024年9月30日 订货产品号： EQ-511
型号： EQ-511 		距离設定反射型光电传感器[放大器内置／多电压电源] EQ-500 When using the mounting bracket, please use MS-EQ5-01.
订货产品号： EQ-34W
型号： EQ-34W 		2017年9月30日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
订货产品号： EQ-34W-C5
型号： EQ-34W-C5 		2017年9月30日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。

【注意】
以下组合产品・可选件将继续销售。

连接电缆

种类型号内容
直线型 CN-24-C2 长2m0.34mm24芯
单侧带连接器
绝缘橡胶电缆
电缆外径：ø5mm
CN-24-C5 長5m

规格

种类NPN输出型PNP输出型
型号EQ-34EQ-34-PN
距离设定范围
(注2)		0.2〜2m
检测距离
(白色无光泽纸・
设定距离为2m时)		0.1〜2m
应差动作距离的10％以下(白色无光泽纸)
重复精度沿检测轴：10mm以下，垂直于检测轴：1mm以下(使用白色无光泽纸)
电源电压10〜30V DC 脉动P-P10%以下
消耗电流50mA以下55mA以下
输出NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：1V以下
(流入电流为100mA时)
　　　　　　　　0.4V以下(流入电流为16mA时)		PNP开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(出力-+V間)
・剩余电压：1V以下
(流入电流为100mA时)
　　　　　　　　0.4V以下
(流入电流为16mA时)
　输出动作可用切换开关选择检测时ON/非检测时ON
短路保护配备
反应时间2ms以下
工作状态指示灯红色LED(输出ON时亮起)
稳定指示灯绿色LED(稳定入光时、稳定非入光时亮起)
距离设定调节器配备带指示器的机械式2圈调节器
自动防干扰功能配备(注4)
环
境
性
能		保护构造IP67(IEC)、防渗漏型
使用环境温度-20〜+55℃(注意不可结露、结冰)，存储时：-25〜+70℃
使用环境湿度35〜85%RH、存储时：35〜85%RH
使用环境照明度白炽灯：受光面照明度3,000 lx以下
耐电压AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动频率10～55Hz 双振幅1.5mm(MAX.10G)　X,Y和Z方向各2小时
耐冲击频率500m/s2(约50G)　X,Y和Z方向各3次
投光元件红外线LED(投光波峰波长：880nm、调制式)
材质外壳：聚芳酯、聚对苯二甲酸乙二醇酯，透镜：聚芳酯
电缆0.3mm2 3芯(EQ-34W为4芯)橡皮电缆，长2m
电缆延长0.3mm2以上的电缆全长可延长至100m
重量本体重量：约150g，包装重量：约200g
附件调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：距离设定范围是指距离设定调节器可设定的最大检测距离范围。传感器可检测0.1m以外的物体。
但EQ-34W的近距离(次)侧检测距离从0.2m起。

(注3)：如下图所示，EQ-34W的近距离(次)侧距离设定范围L2根据远距离(主)侧设定距离L1而变化，敬请注意。

生产终止品

种类双输出型
型号EQ-34W
距离设定范围
(注2)		远距离(主)侧：0.2〜2m
近距离(次)侧：参考特性图(注3)
检测距离
(白色无光泽纸・
设定距离为2m时)		远距离(主)侧：0.1〜2m
近距离(次)侧：0.2〜2m
[调节器在近距离(次)侧 调整的最大距离]
应差动作距离的10％以下(白色无光泽纸)
重复精度沿检测轴：10mm以下，垂直于检测轴：1mm以下(使用白色无光泽纸)
电源电压10〜30V DC 脉动P-P10%以下
消耗电流90mA以下
输出<远距离(主)输出，近距离(次)输出>
NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出和0V之间)
(输出和0V之间)
・剩余电压：1V以下
(流入电流为100mA时)
0.4V以下
(流入电流为16mA时)
 输出动作可用切换开关选择检测时ON/非检测时ON
短路保护配备
反应时间2ms以下

工作状态指示灯

远距离(主)输出：红色LED
[远距离(主)输出ON时亮起]
近距离(次)输出：红色LED
[近距离(次) 输出ON时亮起]
稳定指示灯绿色LED(稳定入光时、稳定非入光时亮起)
距离设定调节器远距离(主)侧：
配备带指示器的机械式2圈调节器
近距离(次)侧：
持续可变调节器 配备
自动防干扰功能配备(注4)
环
境
性
能		保护构造IP67(IEC)、防渗漏型(JIS)
使用环境温度-20〜+55℃(注意不可结露、结冰)，存储时：-25〜+70℃;
使用环境湿度35〜85%RH、存储时：35〜85%RH
使用环境照明度白炽灯：受光面照明度3,000 lℓx以下
耐电压AC1,000V 1分钟　所有电源连接端子与外壳之间
绝缘电阻所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
耐振动频率10～55Hz 双振幅1.5mm(MAX.10G)　X,Y和Z方向各2小时
耐冲击频率500m/s2(约50G)　X,Y和Z方向各3次
投光元件红外线LED(投光波峰波长：880nm、调制式)
材质外壳：聚芳酯、聚对苯二甲酸乙二醇酯，透镜：聚芳酯
电缆0.3mm2 3芯(EQ-34W为4芯)橡皮电缆，长2m
电缆延长0.3mm20.3mm2以上的电缆全长可延长至100m
重量本体重量：约150g，包装重量：约200g
附件调整螺丝刀：1把

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：距离设定范围是指距离设定调节器可设定的最大检测距离范围。传感器可检测0.1m以外的物体。
但EQ-34W的近距离(次)侧检测距离从0.2m起。

(注3)：如下图所示，EQ-34W的近距离(次)侧距离设定范围L2根据远距离(主)侧设定距离L1而变化，敬请注意。
(注4): 有时检测会因设置状态和检测物体而不稳定。设置本产品后，请务必通过实际的检测物体确认动作。

尺寸图

  • 单位mm

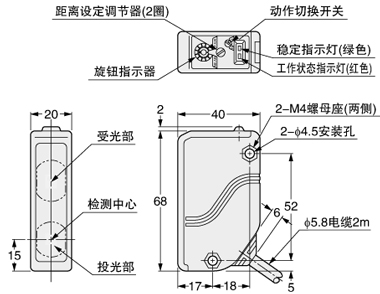

EQ-34
EQ-34-PN

传感器

EQ-34 EQ-34-PN

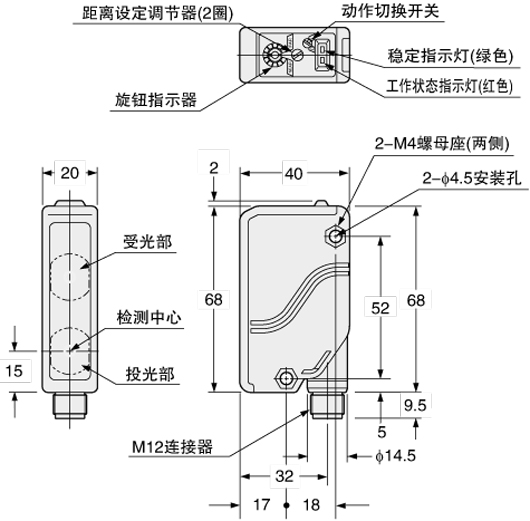

EQ-34-J
EQ-34-PN-J

传感器

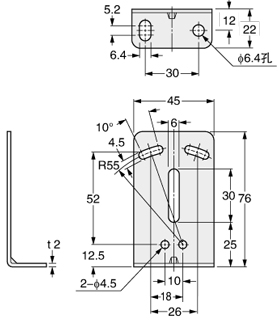

MS-EQ3-1

MS-EQ3-1

传感器安装支架(另售)

MS-EQ3-1
材质：SPCC
M4(长25mm)带垫圈螺丝2个、
M4螺母2个

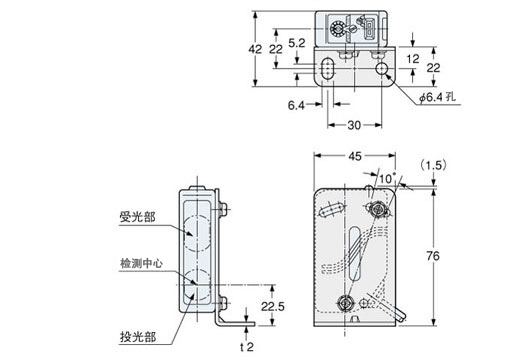

安装图
EQ-34的安装图。

MS-EQ3-1

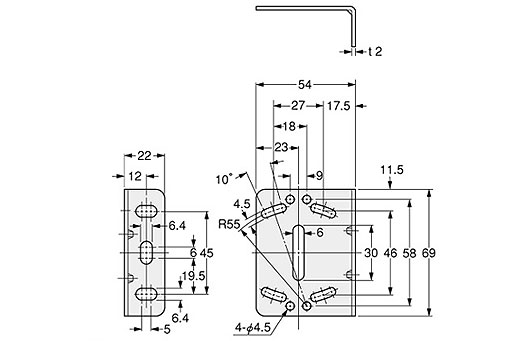

MS-EQ3-2

传感器安装支架(另售)

MS-EQ3-2
材质：SPCC
M4(长25mm)带垫圈螺丝2个、
M4螺母2个

安装图
EQ-34的安装图。

MS-EQ3-2

生产终止品

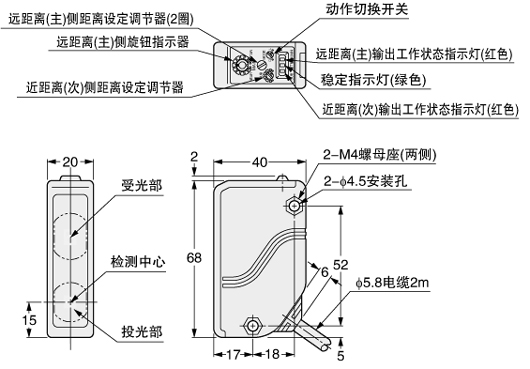

EQ-34W

传感器

EQ-34W

可选件

生产终止品推荐替代品
产品名称订货产品号/型号终止日期 订货产品号/型号产品名称备注
电缆 订货产品号： CN-24L-C2
型号： CN-24L-C2 		2024年9月30日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
电缆 订货产品号： CN-24L-C5
型号： CN-24L-C5 		2024年9月30日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
安装支架 订货产品号： MS-EQ3-1
型号： MS-EQ3-1 		2024年9月30日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。
安装支架 订货产品号： MS-EQ3-2
型号： MS-EQ3-2 		2024年9月30日 订货产品号：-
型号：- 		- 非常抱歉无推荐替代品。

回路・连接

NPN输出型

EQ-34

输入・输出电路图

NPN输出型 EQ-34 输入・输出电路图
符号･･･D : 电源逆接保护用二极管
ZD: 电涌电压吸收用齐纳二极管
Tr: NPN输出晶体管

连接图

NPN输出型 EQ-34 连接图

连接器针配置图(连接器型)

NPN输出型 EQ-34 连接器针配置图(连接器型)

PNP输出型

EQ-34-PN

输入・输出电路图

PNP输出型 EQ-34-PN 输入・输出电路图
記号･･･D : 电源逆接保护用二极管
ZD: 电涌电压吸收用齐纳二极管
Tr: PNP输出晶体管

连接图

PNP输出型 EQ-34-PN 连接图

连接器针配置图(连接器型)

PNP输出型 EQ-34-PN 连接器针配置图(连接器型)

生产终止品

双输出型

EQ-34W

输入・输出电路图

双输出型 EQ-34W 输入・输出电路图
符号･･･D: 电源逆接保护用二极管
ZD1, ZD2: 电涌电压吸收用齐纳二极管
Tr1, Tr2 : NPN输出晶体管

连接图

双输出型 EQ-34W 连接图

使用注意事项

  • 请勿将本产品作为保障人身安全的检测装置使用。
  • 欲进行以保障人身安全为目的的检测，请使用符合OSHA、ANSI以及IEC等各国有关人身安全保障的法律和标准的产品。

稳定指示灯

  • 由于EQ-30系列采用2段光电二极管作为受光元件，并根据检测物体的反射光入光角度不同来进行检测，因此输出和工作状态指示灯根据物体距离进行动作。
    另外，稳定指示灯显示入光量的余量，而非距离余量。 因此，亮起/熄灭的距离取决于检测物体的反射率，完全不与输出动作联动。由于检测会不稳定，请不要在稳定指示灯熄灭(不稳定入光状态)时使用传感器。

其它

  • 使用时，请避开电源接通时的过渡状态(50ms)。
  • 将连接电缆连接至连接器型时，紧固扭矩应在0.4N·m以下。

安装

  • 紧固扭矩应在0.8N·m以下。
  • 必须根据物体的运行方向来确定传感器的安装方向。
不要使传感器在这个方向检测物体，这样可能导致动作不稳定。
  • 当检测镜面体(铝或铜箔等)或类似镜面体(涂装面有光泽或涂层面等)时，有时会因角度的细微变化或检测物体表面的皱褶时而无法检测，敬请注意。
  • 当有镜面体放在传感器下方时，请使其略向上倾斜，以免传感器的动作异常。
  • 如果检测物体的背景中存在镜面体及类似镜面体的物体，背景物体角度的细微变化可能会引起动作异常。在这种情况下，请将传感器倾斜安装，并确认实际检测物体的动作。
  • 部分检测物体放在传感器近侧(0.1m以内)时，会存在不可检测区域，敬请注意。
