| 所属类型： | 激光位移传感器 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 状 态： | 在产 |
| 特 点： | 高速高精度多光源 |
|
本产品仅限中国地区销售
X轴扫描点数2048，是以往的两倍，扫描频率最高可达10kHz
HDR高动态模式，检测稳定性升级
|
可按照测量需求选择反射面，更加方便测量

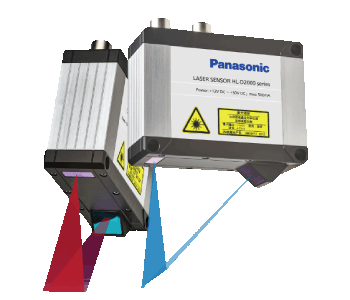

配备蓝光机型，可有效抑制二次反射干扰
2D模式测量项目全覆盖，包含隆起、凹陷、圆形等多种检测项目

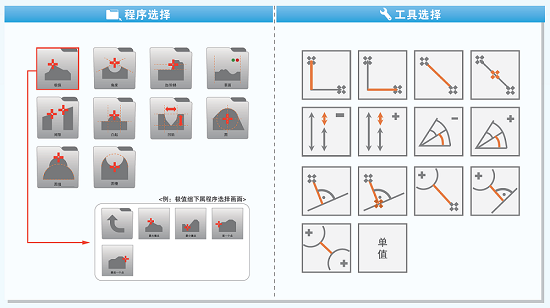

使用配套2D控制软件“HL-D2000 SMI” ，可以通过程序选择器进行10组测量程序的选择。在每个测量程序组下面，可进行详细测量程序的选择，如可在“极值”组下属选择测量最大值点、最小值点、第一个点或最后一个点。此外可选择不同的测定值运算进行按需组合，实现测量应用的多样化。
|
HL-D2000传感器具有集成轮廓分析功能，即使没有PC，也能结合保存的配
置进行工作。

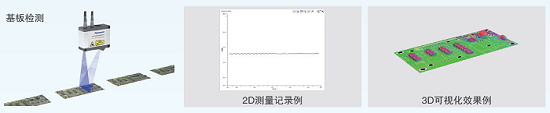

3D软件“HL-D2000 3D-View”可对通过2D测量系统记录的点数据进行三维可视化处理， 3D-View 以一种简单的方式经由以太网从2D测量系统传输轮廓数据，然后以三维方式显示这些数据。 此外，3D-View可导出和保存可视化数据，以便用于后续脱机分析。
|
|
|
|
|
|
|
| Z轴 测量中心距离 | 型号 | |
|---|---|---|
| 红色激光 | 蓝色激光 | |
| 85mm | HL-D2025 | HL-D2025-BL |
| 125mm | HL-D2050 | HL-D2050-BL |
| 270mm | HL-D2100 | HL-D2100-BL |
| 310mm | HL-D2200 | -- |
| 型号 (注1) | HL-D2025/ HL-D2025-BL | HL-D2050/ HL-D2050-BL | HL-D2100/ HL-D2100-BL | HL-D2200 | ||
|---|---|---|---|---|---|---|
| Z 轴 | 标准量程 | 量程起点 | 77.5mm | 105mm | 200mm | 200mm |
| 量程中心 | 85mm | 125mm | 270mm | 310mm | ||
| 量程终点 | 92.5mm | 145mm | 340mm | 420mm | ||
| 高度方向测量范围 | 15mm | 40mm | 140mm | 220mm | ||

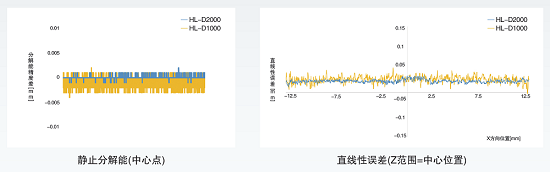

| 线性度 (2σ) | 红色激光 | ±0.08% F.S. | ±0.08% F.S. | ±0.06% F.S. | ±0.1% F.S. | |
| 蓝色激光 | ±0.06% F.S. | ±0.06% F.S. | ±0.05% F.S. | - | ||
| 基准分辨率 | 1.5μm | 3μm | 9μm | 26μm | ||
| X 轴 | 标准量程 | 量程起点 | 23mm | 43.3mm | 75.6mm | 130mm |
| 量程中心 | 25mm | 50mm | 100mm | 200mm | ||
| 量程终点 | 26.8mm | 56.5mm | 124.4mm | 270mm | ||
| X 轴分辨率 | 2,048 测量点/ 扫描线 | |||||
| 轮廓频率 | 高速型 | 最大10,000Hz | ||||
| 端口 | Ethernet GigE-Vision | 测量值输出 传感器控制 轮廓数据传输 | ||||

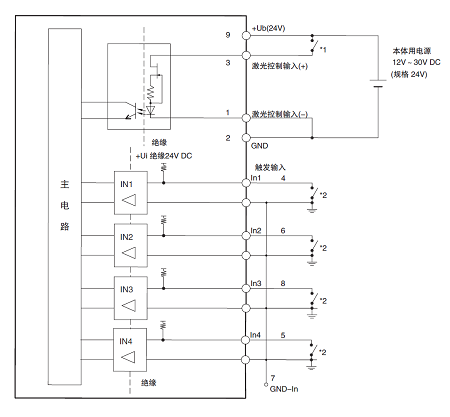

| 多功能端口 | 数字输入 | 模式切换 编码器(控制) 触发 | ||||
| RS-422(半双工) | 测量值输出 传感器控制 触发 同步 | |||||
| 测量值输出 | Ethernet(UDP/Modbus TCP) RS-422(ASCII/Modbus RTU) | |||||
| 显示(LED) | 1x 激光 ON/OFF, 1x 数据传输 ，1x 报错/状态 | |||||
| 光源 | 红色激光 | ≤ 10mW | ≤ 12mW | |||
| 激光等级2M 半导体激光 投光波峰波长658nm | ||||||
| 蓝色激光 | ≤ 10mW | - | ||||
| 激光等级2M 半导体激光 投光波峰波长405nm | - | |||||
| 激光关闭 | 可选 | 通过软件(激光模式) | ||||
| 激光线出光角度 | 23° | 28° | 30° | 45° | ||
| 允许的环境光(荧光灯) | 10,000ℓx | |||||
| 防护等级(传感器) | IP 67(IEC 标准) | |||||
| 使用环境温湿度 | 45℃ ·95%RH 以下 | |||||
| 振动 | 2g / 20Hz...500Hz / 双振幅1.5mm | |||||
| 冲击 | 加速度150m/s2 ( 约15G)，X，Y和Z方向各3次 | |||||
| 使用温度 | 0℃ ~ 45℃ (非结露) | |||||
| 存储温度 | -20℃ ~ 70℃ | |||||

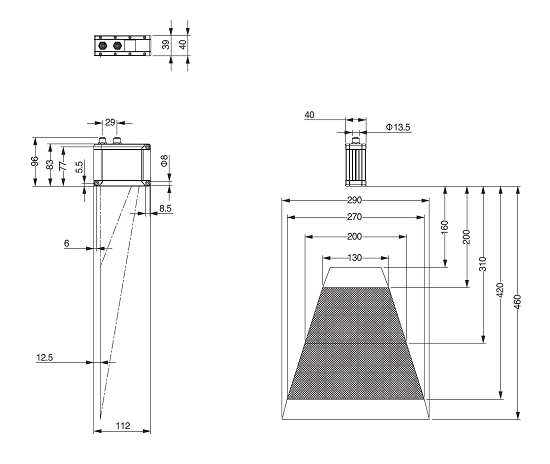

| 尺寸 | 96mm x112mm x40mm (注2) | |||||
| 检测头重量 | 415g(不带电缆线(注3)) | |||||
| 供电电源 | 12V DC ~ 30V DC，标准24V，max.500mA IEEE 802.3af class 2M | |||||
| (注1): | 型号名带-BL 为蓝色激光产品，不带-BL 为红色激光产品 |
|---|---|

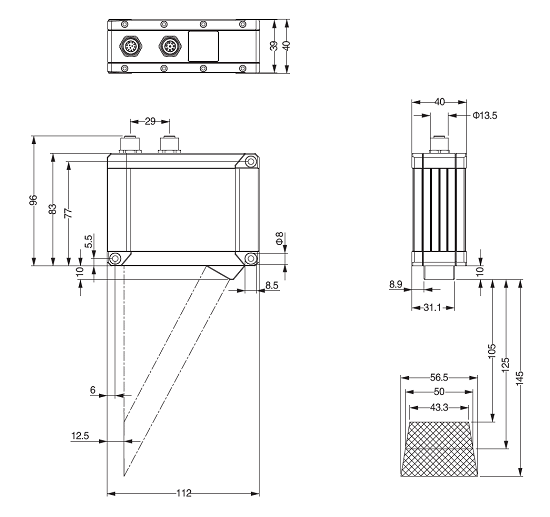

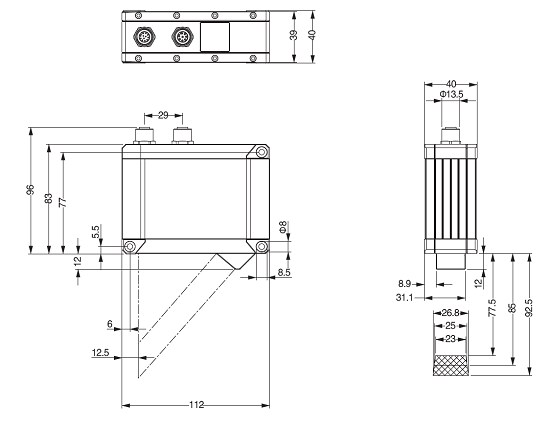

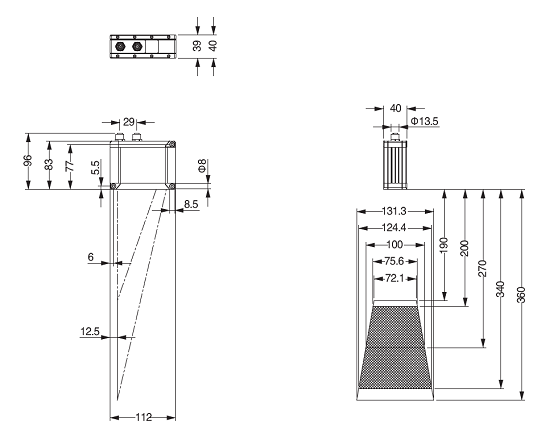

| (注2): | 25,50 系列机种具有12,10mm 的突出受光板，见尺寸图 |
| (注3): | 本系列产品用电缆线另售： |
| 品名 | 形状 | 型号 | 内容 | |
|---|---|---|---|---|
| 多功能电缆 |  | CN-HLD1-C2 | 长度2米 | 12芯带单侧连接器橡皮电缆 |
| CN-HLD1-C5 | 长度5米 | |||
| CN-HLD1-C10 | 长度10米 | |||
| 以太网连接电缆 |  | HL-D1ECCJ2 | 长度2米 | 两端带连接器橡皮电缆 |
| HL-D1ECCJ5 | 长度5米 | |||
| HL-D1ECCJ10 | 长度10米 | |||
|
|
|
|
|
|
