系列详情

TH40双重显示计时器

所属类型：	计时器
品牌：	松下
产地：	日本
停产日期：	2023年09月29日
特点：	参阅基本信息

1台同时实现累计时间和一定期间的时间测定。

银色面板	黑色面板

推荐替代产品

生产终止品		推荐替代品
订货产品号/型号	终止日期		订货产品号/型号	产品名称	备注
订货产品号：TH401 型号：TH401	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH401S 型号：TH401S	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH402 型号：TH402	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH402S 型号：TH402S	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH403 型号：TH403	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH403S 型号：TH403S	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH404 型号：TH404	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH404S 型号：TH404S	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH405 型号：TH405	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH405S 型号：TH405S	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH406 型号：TH406	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH406S 型号：TH406S	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH407 型号：TH407	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH407S 型号：TH407S	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH408 型号：TH408	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH408S 型号：TH408S	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH409 型号：TH409	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。
订货产品号：TH409S 型号：TH409S	2023年9月29日		订货产品号：- 型号：-	-	非常抱歉无推荐替代品。

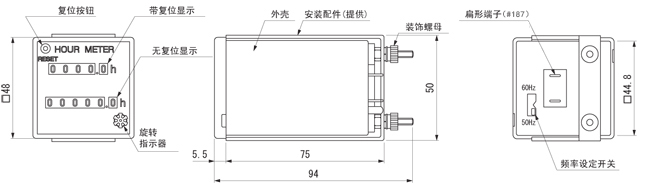

尺寸图

单位mm

公差±1.0

面板安装图

使用注意事项

安全注意事项

为防止事故、人员受伤，请务必遵守下列事项。

进行安装、运行、保养、检查之前，请务必认真阅读使用说明书以及下列使用注意事项，确保正确使用。
使用之前请认真掌握设备相关知识、安全注意以及其它所有注意事项。

[警告] 如果操作有误，将可能导致使用者死亡或重伤的危险状态
[注意] 如果操作有误，将可能导致使用者受伤或遭受物质性损失的危险状态

警告

请在本产品的外围采取恰当的安全措施，保证整个系统在本产品发生故障或因外部因素而出现异常时的安全。
请勿在可燃性气体环境中使用本产品。否则将可能引发爆炸。
请勿将本产品投入火中。否则将导致电池、电子部件等破裂。

注意

为防止产品异常发热、冒烟，使用时请针对产品的保证特性、性能的额定值保留一定余量。
请勿分解、改造。否则将导致本产品异常发热、冒烟。
通电时请勿触摸接线端子。否则将可能触电。
请在外围设置紧急停止、联锁回路。
电线、连接器等请可靠连接。否则将可能导致本产品异常发热、冒烟。
焊接时请保证焊接质量，焊接不可靠将导致本产品异常发热、冒烟。
产品内部不可有液体、可燃物、金属等异物进入。否则将导致本产品异常发热、冒烟。
不可在电源接通状态下进行施工(接线、拆卸等)。否则可能导致触电。

使用前

1.	确保您所在地区的电源（频率、电压）与主机上的显示相匹配。对于 50 / 60Hz 共享型，将 Hz 切换轴切换到您正在使用的频率侧。另外，请确保 Hz 开关轴牢固地安装在用户侧。
2.	不要用铅笔尖按复位按钮。折断的笔芯可能会进入内部并导致故障。 (TH23, TH24, TH40, TH50, TH64) 另外，请确保将重置按钮完全按下变为0.0h。
3.	请勿使用稀释剂等有机溶剂擦拭机身外壳或盖子。它可能会导致浑浊和裂缝。
4.	请勿在以下场所使用。・环境温度低于-10℃、高于+50℃的地方・高湿、灰尘和燃气多的地方・发生振动和冲击的地方・暴露在直射雨水或阳光下的地方，例如户外・大容量电磁开关、大电流电线附近

接线方法

・TH13、TH23、TH14、TH24、TH40、TH50、TH63、TH64

(注1)：	请接线至附属的平型接线端子，与本体的端子(#187)相连。此时，请务必使用附属的绝缘套管。

・TH70、TH8

(注1)：	导线请焊接后连接。

关于复位式计时器

复位的方法

按压按钮时如果力度不够，可能会出现异常显示，请予以注意。

CE标记对应相关

适用EN61010-1 / IEC61010-1时，请在以下条件下使用。

1)使用环境

污染度2、过电压范畴II
室内使用
使用温度范围/使用湿度范围：-10℃~+50℃/30%RH ~85%RH（20℃条件下无结露）
标高2000m以下

2) 请在输入部位设置符合EN60947-1或EN60947-3规格的制动器，必须保证在手较容易接触到的位置，并对该制动器是机器切断装置进行标示表示。

3) 外加电源应由符合EN/IEC规格要求的过电流保护装置（例如：T1A、AC250V缓动式熔断器）进行保护。
