| 所属类型： | 超声波传感器 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 停产日期： | 2023年06月30日 |
| 特 点： | 参阅基本信息 |
最适合透明薄膜、透明瓶的检测
|
| 生产终止品 | 推荐替代品 | ||||
|---|---|---|---|---|---|
| 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| 订货产品号：US-N300 型号：US-N300 |
2023年6月30日 |
|
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| 订货产品号：US-N300-C5 型号：US-N300-C5 |
2023年6月30日 |
|
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| 生产终止品 | 推荐替代品 | |||||
|---|---|---|---|---|---|---|
| 产品名称 | 订货产品号/型号 | 终止日期 | 订货产品号/型号 | 产品名称 | 备注 | |
| 安装支架 | 订货产品号： MS-N30
型号： MS-N30 |
2023年9月29日 |
|
订货产品号：- 型号：- |
- | 非常抱歉无推荐替代品。 |
| 种类 | 透过型 | |
| 型号 | US-N300 | |
| 检测距离 | 300mm | |
| 检测物体 | 20×20mm以上的透明体·半透明体·不透明体、10×10mm以上的孔 | |
| 电源电压 | 12～24V DC±10％ 脉动P-P10％以下 | |
| 消耗电流 | 发送器：35mA以下，接收器：35mA以下 | |
| 输出 | NPN通用晶体管 ・最大流入电流：100mA ・剩余电压：1V以下(流入电流为100mA时) | |
| 输出动作 | 通过控制输入的处理选择吸音时ON/隔音时ON | |
| 短路保护 | 配备 | |
| 反应时间 | 5ms以下 | |
| 工作状态指示灯 | 红色LED(输出ON时亮起) | |
| 灵敏度调节器 | 配备持续可变调节器 | |
| 发送频率 | 约220kHz | |
| 环 境 保 护 | 保护构造 | IP62(IEC)、防滴型 |
| 使用环境温度 | 0～＋50℃(注意不可结露、结冰)，存储时：－25～＋70℃ | |
| 使用环境湿度 | 35～85％RH，存储时：35～85％RH | |
| 耐电压 | AC1,500V 1分钟 所有电源连接端子与外壳之间 | |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表 | |
| 耐振动 | 频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时 | |
| 耐冲击 | 加速度100m/s2(约10G) X,Y和Z方向各3次 | |
| 材质 | 外壳： 聚碳酸酯 | |
| 电缆 | 0.2mm2 4芯(发送器：2芯)橡皮电缆，长2m | |
| 电缆延长 | 使用0.2mm2以上的电缆时，发送器和接收器的全长均可延长至100m | |
| 重量 | 本体重量：发送器 约80g、接收器 约85g | |
| 附件 | MS-N30(传感器安装支架)：发送器用、接收器用2个1套，调整螺丝刀：1把 | |
(注1)：无指定时的测量条件为使用环境温度＝+23℃。

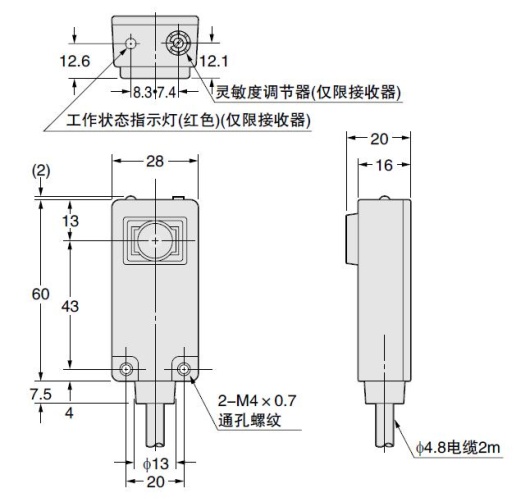

传感器
|

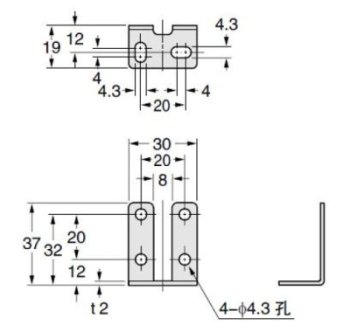

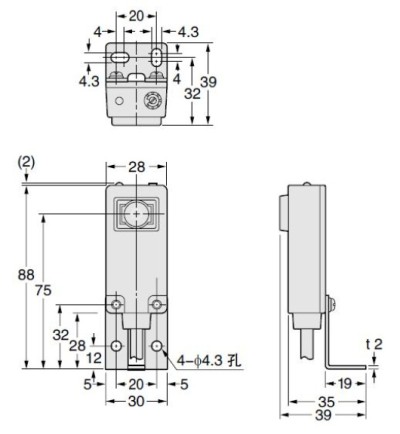

传感器安装支架(附带)
|
|
|
检测轴侧面物体的影响
|
背景物体的影响
|
|
|
W＝VT+A(m)
| W: | 最小检测物体宽度(m) |
|---|---|
| V: | 物体的流程速度(m/s) |
| T: | 传感器的应答时间＝0.005(s) |
| A: | 静止状态下的最小检测物体宽度＝0.02(m) |
(例) V＝10m/s的情况下
W＝10×0.005＋0.02＝0.07m
＝70mm
