| 所属类型： | 特殊用途传感器 |
| 品 牌： | 松下 |
| 产 地： | 日本 |
| 状 态： | 在产 |
| 特 点： | 参阅基本信息 |
可靠检测，不放过气泡和液体！
|
 |
CE
已取得。
轻松简单一键式！无需工具即可完成安装。
|
|
采用专用设计，因此不会妨碍流量，实现绝妙匹配。还能与英寸直径的软管共用。
|
|
采用光学检测原理，能以20 μs的高速响应，准确捕捉
到0.8mm的气隙。※。
最适用于分析工序的履历管理。
|
狭小空间内亦可轻松安装。
|
对装置的规格无要求，还可通过基板来供电。
由于内置放大器，因此安装后可立即使用。 并且，配备两种输出［有液体时ON/无液体时ON］。
|
|
| 种类 | 形状 | 适用软管 | 型号 | 输出 | 输出动作 |
|---|---|---|---|---|---|
| ø2mm 软管型 |  | 透明树脂软管(PFA材质) 外径：ø2mm±0.2mm 内径：ø1mm±0.2mm | BE-A201 | NPN晶体管 开路集电极2输出 | 有液体时ON/ 无液体时ON (配备两种输出) |
| BE-A201P | PNP晶体管 开路集电极2输出 | ||||
| ø3mm 软管型 |  | 透明树脂软管(PFA材质) 外径： ø3mm±0.2mm (ø1/8in±0.008in) 内径： ø2mm±0.2mm (ø1/16in±0.008in) | BE-A301 | NPN晶体管 开路集电极2输出 | |
| BE-A301P | PNP晶体管 开路集电极2输出 | ||||
| ø4mm 软管型 |  | 透明树脂软管（软质PVC材质） 外径： ø4mm±0.15mm (ø5/32in±0.006in) 内径： ø2.4mm±0.1mm (ø3/32in±0.004in) | BE-A401 | NPN晶体管 透明树脂软管（软质PVC材质） | |
| BE-A401P | PNP晶体管 开路集电极2输出 |
| 种类 | ø2mm软管型 | ø3mm软管型 | ø4mm软管型 | |
|---|---|---|---|---|
| 型号 | NPN输出 | BE-A201 | BE-A301 | BE-A401 |
| PNP输出 | BE-A201P | BE-A301P | BE-A401P | |
| 符合认证 | EMC认证、符合RoHS认证 | |||
| 可检测的气隙(注2) | 0.8mm以上 | |||
| 检测物体 | 液体(注3) | |||
| 适用管径 (注4) | 外径 | ø2mm±0.2mm | ø3mm±0.2mm (ø1/8in±0.008in) | ø4mm±0.15mm (ø5/32in±0.006in) |
| 内径 | ø1mm±0.2mm | ø2mm±0.2mm (ø1/16in±0.008in) | ø2.4mm±0.1mm (ø3/32in±0.004in) | |
| 使用软管种类(注4) | 透明树脂软管 (PFA材质) | 透明树脂软管 (PFA材质) | 透明树脂软管 (软质PVC材质) | |
| 电源电压 | 5～24V DC±10% 脉冲P-P10%以下 | |||
| 消耗电流 | 15mA以下 | |||
| 输出 (配备两种输出) | <NPN输出型> NPN晶体管・开路集电极 ・最大流入电流：50mA ・施加电压：30V DC以下(输出-0V) ・残留电压：2V以下(流入电流50mA)、1V以下(流入电流16mA) <PNP输出型> PNP晶体管･开路集电极 ・最大流出电流：50mA ・施加电压：30V DC以下(输出-+V) ・残留电圧：2V以下(流出电流50mA)、1V以下(流出电流16mA) | |||
| 输出动作 | 液有液体时ON／无液体时ON 配备两种输出 | |||
| 短路保护 | 配备 | |||
| 响应时间 (注5) | 检测气泡时 | 30μs以下 | 20μs以下 | |
| 检测液体时 | 80μs以下 | |||
| 工作指示灯 | 橙色LED(无液体时亮灯) | |||
| 保护回路 | 配备电源接反保护、输出接反保护 | |||
| 耐 环 境 性 | 保护构造 | IP40(IEC) | ||
| 使用环境温度(注6) | -25～+55℃(但是，应无凝露和结冰)、保存时：-30～+80℃ | |||
| 使用环境湿度 | 35～85%RH、保存时：35～85%RH | |||
| 使用环境照度 | 荧光灯光：光面照度1,000ℓx以下 | |||
| 耐电圧 | AC1,000V 1分钟 (整个充电部分·外壳之间)） | |||
| 绝缘电阻 | DC250V兆欧表20MΩ以上（整个充电部分·外壳之间） | |||
| 耐振动 | 耐久10Hz～150Hz 复振幅0.75mm或者最大加速度49ｍ/s2 XYZ各方向2小时 | |||
| 耐冲击 | 耐久100m/s2 XYZ各方向3次 | |||
| 投光元件 | 红外LED(发光波峰波长：855nm、非调制式) | |||
| 材质 | 外壳：PBT、软管固定部分:聚酰胺、指示灯:聚碳酸酯 | |||
| 电缆 | 0.09mm2 4芯橡胶软电缆1m | |||
| 电缆延长(注7) | 0.3mm2以上的电缆，全长最多可延长至100m | |||
| 安装力矩 | 0.5N・m以下 | |||
| 重量 | 本体重量：约15g、包装重量：约25g | |||
| (注1): | 如未指定测量条件，则表示使用环境温度＝＋23℃です。 |
|---|---|
| (注2): | 可检测的气隙是指整个软管内径所出现的气泡的宽度(图1)。 微小气泡或者水滴通过的情况下，无法正确地做出检测，因此敬请注意。(图2)。  |
| (注3): | 软管内壁附着有污渍和残留物等情况下，将会影响检测结果。请对软管定期进行维护。 |
| (注4): | 如使用适用对象外的软管以及表面不平滑的软管，则请务必事先利用实机确认检测效果。 |
| (注5): | 响应时间是指使用适用软管时的代表性示例。因所使用的软管的尺寸、透光度、表面状态等，响应时间会发生变动。 |
| (注6): | 对于要检测的液体的温度，也请控制在使用环境温度范围内。 |
| (注7): | 延长20m以上的情况下，请确认传感器端子电压是否在4.5V以上。 |

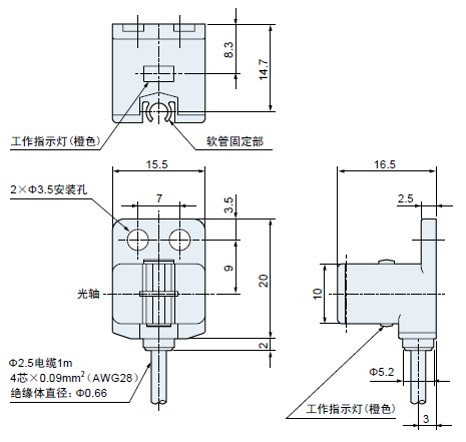

ø2mm软管型
|

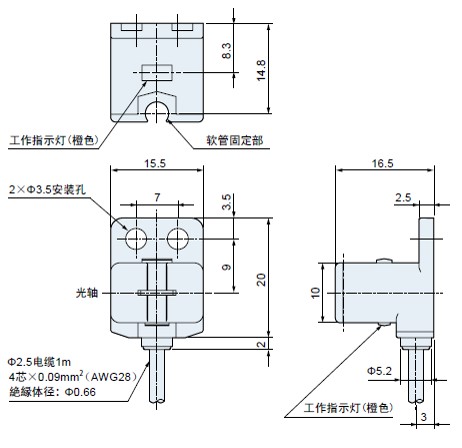

ø3mm软管型
|

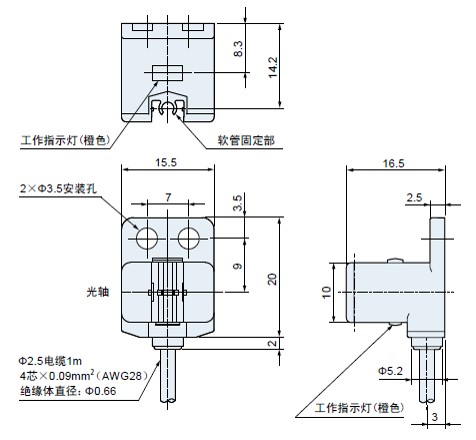

ø4mm软管型
|
