EX-F60/EX-F70 渗漏检测传感器[放大器内置]

备有5m电缆长度型(标准：2m/3m)。请在型号末尾加注"-C5"进行订购。
(例)EX-F61-PN的5m电缆长度型为“ EX-F61-PN-C5”

以下是生产终止品。

※ 无法保证推荐替代品的规格与停产产品一样。
使用时，请务必确认样本和详细规格。

生产终止品		推荐替代品
订货产品号/型号	终止日期		订货产品号/型号	产品名称	备注
订货产品号： EX-F71 型号： EX-F71	2023年9月29日		订货产品号： EX-F61 型号： EX-F61	渗漏检测传感器[放大器内置] EX-F70/EX-F60	SQ4-A21/22-N可与MS-SQ4-21/23组合使用。 >>安全漏液传感器 [Type4 PLe SIL3] SQ4
订货产品号： EX-F71-C5 型号： EX-F71-C5	2023年9月29日		订货产品号： EX-F61-C5 型号： EX-F61-C5	渗漏检测传感器[放大器内置] EX-F70/EX-F60	-
订货产品号： EX-F71-PN 型号： EX-F71-PN	2023年9月29日		订货产品号： EX-F61-PN 型号： EX-F61-PN	渗漏检测传感器[放大器内置] EX-F70/EX-F60	SQ4-A21/22-P可与MS-SQ4-21/23组合使用。 >>安全漏液传感器 [Type4 PLe SIL3] SQ4
订货产品号： EX-F71-PN-C5 型号： EX-F71-PN-C5	2023年9月29日		订货产品号： EX-F61-PN-C5 型号： EX-F61-PN-C5	渗漏检测传感器[放大器内置] EX-F70/EX-F60	-
订货产品号： EX-F72 型号： EX-F72	2023年9月29日		订货产品号： EX-F62 型号： EX-F62	渗漏检测传感器[放大器内置] EX-F70/EX-F60	SQ4-A21/22-N可与MS-SQ4-21/23组合使用。 >>安全漏液传感器 [Type4 PLe SIL3] SQ4
订货产品号： EX-F72-C5 型号： EX-F72-C5	2023年9月29日		订货产品号： EX-F62-C5 型号： EX-F62-C5	渗漏检测传感器[放大器内置] EX-F70/EX-F60	-
订货产品号： EX-F72-PN 型号： EX-F72-PN	2023年9月29日		订货产品号： EX-F62-PN 型号： EX-F62-PN	渗漏检测传感器[放大器内置] EX-F70/EX-F60	SQ4-A21/22-P可与MS-SQ4-21/23组合使用。 >>安全漏液传感器 [Type4 PLe SIL3] SQ4
订货产品号： EX-F72-PN-C5 型号： EX-F72-PN-C5	2023年9月29日		订货产品号： EX-F62-PN-C5 型号： EX-F62-PN-C5	渗漏检测传感器[放大器内置] EX-F70/EX-F60	-

(注1)： 无指定时的测量条件为使用环境温度＝+20℃。
(注2)： 有时无法稳定检测高粘度液体。
(注3)： Fluorinert^TM是美国3M公司的注册商标。
(注4)： 上述液体为代表示例。详情请咨询。
(注5)： 请将检测液体的温度控制在使用环境温度范围内。
(注6)： PVC安装件可能因检测物体的浓度等而无法使用。详情请咨询。
(注7)： 由于各传感器的灵敏度设定不同，因此EX-F71(-PN)的安装支架不能与EX-F72(-PN)的互换。

(注1)： 无指定时的测量条件为使用环境温度=+20℃。
(注2)： 无法连接PNP输出型的传感器(渗漏检测传感器、一般的传感器)。
(注3)： 将连接的渗漏检测传感器(NPN输出型)设置为检测1台设备的漏液检测和异常设置时，输出为OFF。

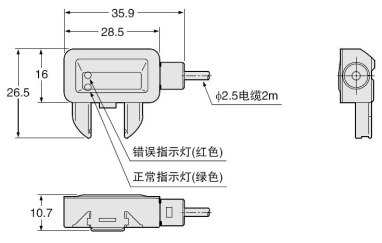

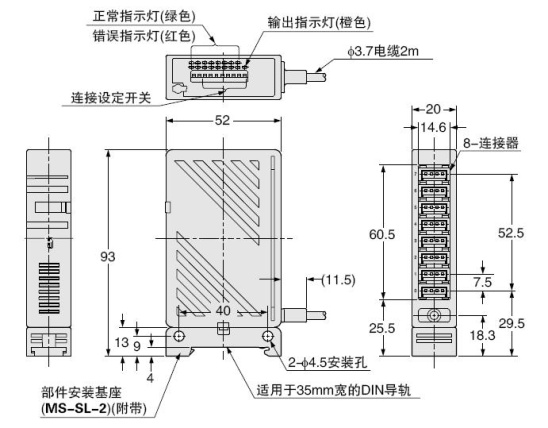

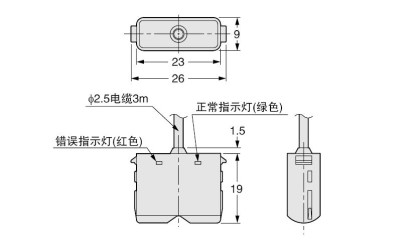

外形尺寸图

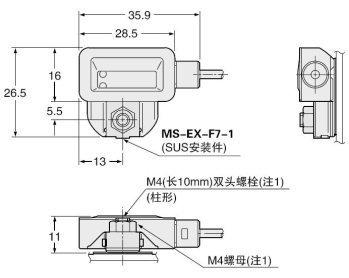

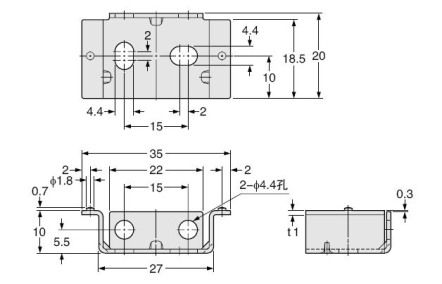

EX-F71(-PN)专用安装件安装图

(注1)： M4双头螺栓焊接于此部件中。 传感器不附带M4螺母。请另行准备。

EX-F72(-PN)专用安装件安装图

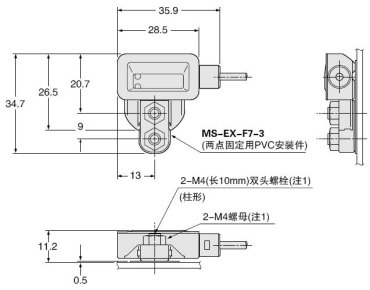

MS-F7-3/两点固定用

(注1)： M4双头螺栓焊接于此部件中。 传感器不附带M4螺母。请另行准备。

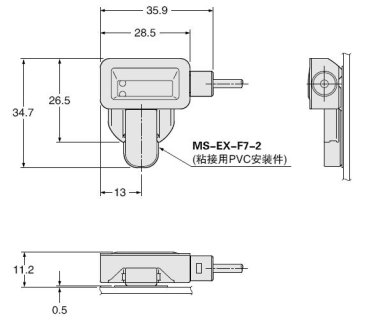

MS-EX-F7-2/粘接用

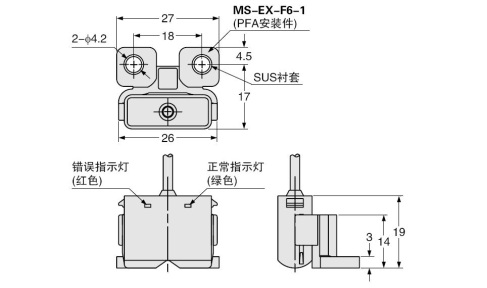

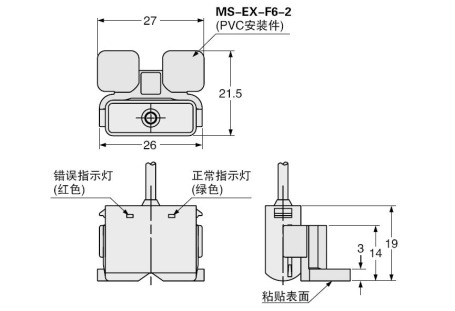

EX-F61(-PN)专用安装件安装图

渗漏检测传感器用简易省配线单元

SC-PK

NPN输出型

输入・输出电路图

连接图

EX-F7□

EX-F6□

PNP输出型

输入・输出电路图

连接图

EX-F7□-PN

EX-F6□-PN

EX-F71（-PN）

将焊接在用户装置上的M4双头螺栓(长10mm以上)插入SUS安装支架的 安装孔中，并用M4螺母拧紧(请另行准备)。紧固扭矩应在0.98N·m以下。 (注1): SUS板容易弯曲，使用时请注意。

EX-F72（-PN）

<使用两点固定用PVC安装件时> 将焊接在用户装置上的M4双头螺栓(长10mm以上)插入两点固定用PVC安装件的安装孔中，并用M4螺母拧紧(请另行准备)。 紧固扭矩应在0.49N·m以下。

<使用粘接用PVC安装件时>

• 将安装支架用胶布牢牢粘在安装表面。请注意如果胶布贴出安装支架底面外或厚达0.5mm以上时，检测头不能安装在支架上。

安装检测头至专用安装支架 将专用安装支架的突出部分匹配到检测头专用安装支架的凹部分中，滑进 直至听到卡嗒声。 安装时请确认使用的支架包含了用于消除人为错误(如忘记安装)的部件。如果没有使用此种支架，就不能进行稳定的检测。另外，由于各传感器的灵敏度设定不同，因此EX-F71（-PN）的安装支架不能与EX-F72（-PN）的互换。

EX-F61（-PN）

将焊接在用户装置上的M4双头螺栓(长10mm以上)插入PFA安装支架的安装孔中，并用M4螺母拧紧(请另行准备)。紧固扭矩应在0.98N·m以下。

EX-F62（-PN）

• 请注意如果有多余胶水残留在专用安装支架的底面上，可能会影响到检测能力。请使用PVC专用胶水。

安装检测头至专用安装支架

将检测头上的突出部分与专用安装支架上的凹部分对齐，滑进直至听到咔嗒声。

从专用安装支架上拆卸检测头 捏住传感器的突出部分并将其向上拉。 切勿拉电缆，因为这有可能拉断电缆。

• 安装部件时，确认使用了部件安装基座(MS-SL-2)附件。
  安装部件安装基座时，对准部件的凹槽插入基座，移动直至闭锁装置锁定。

• 部件安装基座备有两个安装位置，因此部件方向可变。安装基座至任一位置。

安装位置1

安装位置2

<当使用DIN导轨或安装支架(MS-DIN-3)(另售)时>

1 将部件安装基座的后部安装在一个35mm宽的DIN导轨或安装支架（MS-DIN-3）(另售)上。 2 将部件安装基座的前部安装到35mm宽的DIN导轨或安装支架（MS-DIN-3）(另售)上。

※ 拆卸时，将一字螺丝刀插入DIN导轨挡块中，向身前拉出。

<使用螺丝时> 使用螺丝进行安装时，请使用M4盘头螺丝，并将紧固扭矩设为0.8N·m以下。 但是，在侧面安装时，确认闭锁装置朝前。

• 确认在电源关闭的情况下连接或断开压接式插针连接器SL-CP1。

• 配线错误会导致故障。

• 压接式插针连接器SL-CP1的4号端子不使用。切勿错误连接4号端子。 另外，如果有不使用的电线，请将其绝缘。

内容 [1] ＋V [2] 0V [3] IN [4] 不连接

• 关于压接式插针连接器SL-CP1的压接方法，详情请参阅SL-CP1的使用说明书。

连接方法 将SL-CP1与电缆连接，并确实插进EX-FC1的连接器中直至其停止。 拆卸方法 拿住SL-CP1，然后从EX-FC1中水平拔出。 (注1): 不要拉曳电缆，这可能会导致电缆断线。

EX-FC1

各指示灯的工作矩阵

• 由于单元传感器连接的通道以及连接设定开关设定至“ON”侧，当电源接通时，错误指示灯(红色)亮起片刻。这并不是故障，是由传感器的特性造成的。
• 请将与连接渗漏检测传感器的连接器号相同的连接设定开关设定至“ON”侧。
• 如果正常指示灯(绿色)和错误指示灯(红色)同时亮起，则表明与连接渗漏检测传感器的连接器号相同的连接设定开关没有设定至“ON”侧。
  请务必将与连接渗漏检测传感器的连接器号相同的连接设定开关设定至“ON”侧。
• 如果仅错误指示灯(红色)亮起，则表明渗漏检测传感器检测到渗漏或连接设定开关设定在“ON”侧时没有连接渗漏检测传感器。如果连接设定开关设定在“ON”侧时没有连接渗漏检测传感器，将其设定在“OFF”侧。
• 如果渗漏检测传感器检测到渗漏或连接设定开关设定在“OFF”侧时，渗漏检测传感器没有正确安装到安装支架上，此时传感器判定输出为ON。设定时应注意。

所有型号

• 请务必在切断电源的状态下进行配线作业。
• 请确认电源的波动，以免电源输入超过额定范围。外加超过额定范围的电压或直接连接在交流电源上，可能导致损坏或烧毁事故，敬请注意。
• 使用市售的开关调节器时，请务必将电源的框架式接地(F.G.)端子接地。
• 在传感器安装部周围使用作为干扰发生源的设备(开关调节器、变频马达等)时，请务必将设备的框架式接地(F.G.)端子接地。
• 请避免与高压线和动力线并行配线，或使用同一配线管，否则会因电磁感应而导致误动作。
• 直流电源请务必使用绝缘变压器。使用自动变压器(自耦变压器)时，有时会损坏本体和电源。
• 使用电源发生电涌时，请将发生源与电涌吸收器连接，以吸收电涌。
• 延长电缆时，可通过截面积为0.3mm2以上的电缆将全长延长至50m(EX-FC1：10m以下)。
  不过，为避免干扰，请尽量缩短配线。
• 请勿对电缆引出部直接施压。
• 由于EX-FC1的输出没有装备短路保护电路。
  请勿直接连接电源或容性负载。

• 如果有气泡注入检测部件中，可能需一段时间检测才能稳定，或者检测甚至可能会不稳定。
  使用前请充分确认使用条件。
• 电源接通后的短时间(渗漏检测传感器：约30秒，EX-FC1：约0.5秒)内，请勿使用。
• 由于传感器使用的非调制式红外线LED，因此应充分注意外来光。
  切勿使检测部件直接暴露在外来光中。
• 请勿在蒸气、灰尘等较多的场所以及腐蚀性气体环境中使用。
• 请勿将EX-F7□（-PN）和EX-FC1与油、油脂或稀释剂等有机溶剂直接接触。
• 在产生静电的环境下使用传感器时，请使用金属渗漏盘并使其切实接地。
• 请勿在室外使用。
